DS 4 BKM BT S
5.991-141.0 (03/25)
Vispārīgas norādes
Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties saskaņā ar tām.
Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.
Drošības norādījumi
Riska pakāpes
BĪSTAMI
Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.
BRĪDINĀJUMS
Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.
UZMANĪBU
Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.
IEVĒRĪBAI
Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.
Drošības norādes
BĪSTAMI
Nosmakšanas draudi. Iepakojuma plēves uzglabājiet bērniem nepieejamā vietā.
BĪSTAMI
Ķīmisko apdegumu, saindēšanās un sprādziena risks. Nesajauciet ķīmiskos tīrīšanas līdzekļus. Izmantojot tīrīšanas līdzekļus, ievērojiet tīrīšanas līdzekļa ražotāja drošības datu lapu.
BRĪDINĀJUMS
Ierīci lietojiet tikai atbilstoši paredzētajam mērķim. Ņemiet vērā apkārtējos apstākļus un darba laikā uzmanieties no trešām personām, jo īpaši bērniem.
BRĪDINĀJUMS
Tīrīšanas līdzekļa radīts savainošanās risks. Ievērojiet tīrīšanas līdzekļa drošības norādes un, apejoties ar tīrīšanas līdzekļiem, valkājiet aizsargbrilles un cimdus.
BRĪDINĀJUMS
Tīrīšanas līdzekļus iepildiet tikai piemērotos traukos.
UZMANĪBU
Drošības ierīces ir paredzētas jūsu aizsardzībai. Nemainiet un neatvienojiet drošības ierīces.
UZMANĪBU
Vienmēr samontējiet ierīci saskaņā ar šo instrukciju.
UZMANĪBU
Pārliecinieties, ka visi komponenti ir cieši pieskrūvēti vai nofiksēti
UZMANĪBU
Izmantojiet tikai ražotāja ieteiktos tīrīšanas līdzekļus un ievērojiet tīrīšanas līdzekļu ražotāju lietošanas, utilizācijas instrukcijas un brīdinājumus.
Norādījum
Uzturiet ierīci tīru, lai nodrošinātu tās nevainojamu darbību.
Drošības ierīces
Iebūvētais pretplūsmas vārsts novērš tīrīšanas līdzekļa iesūkšanu atpakaļ ūdensapgādes tīklā.
Noteikumiem atbilstoša lietošana
Ierīce sajauc ūdeni un tīrīšanas līdzekli, veidojot tīrīšanas šķīdumu.
Sajaukšanas attiecību izvēlas, izmantojot maināmus sprauslu ieliktņus.
Ierīce ir paredzēta uzstādīšanai pie sienas virs tīrīšanas līdzekļa tvertnes.
Apkārtējās vides aizsardzība
Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.
Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.
Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH
Piederumi un rezerves daļas
Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.
Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.
Piegādes komplekts
Izsaiņojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

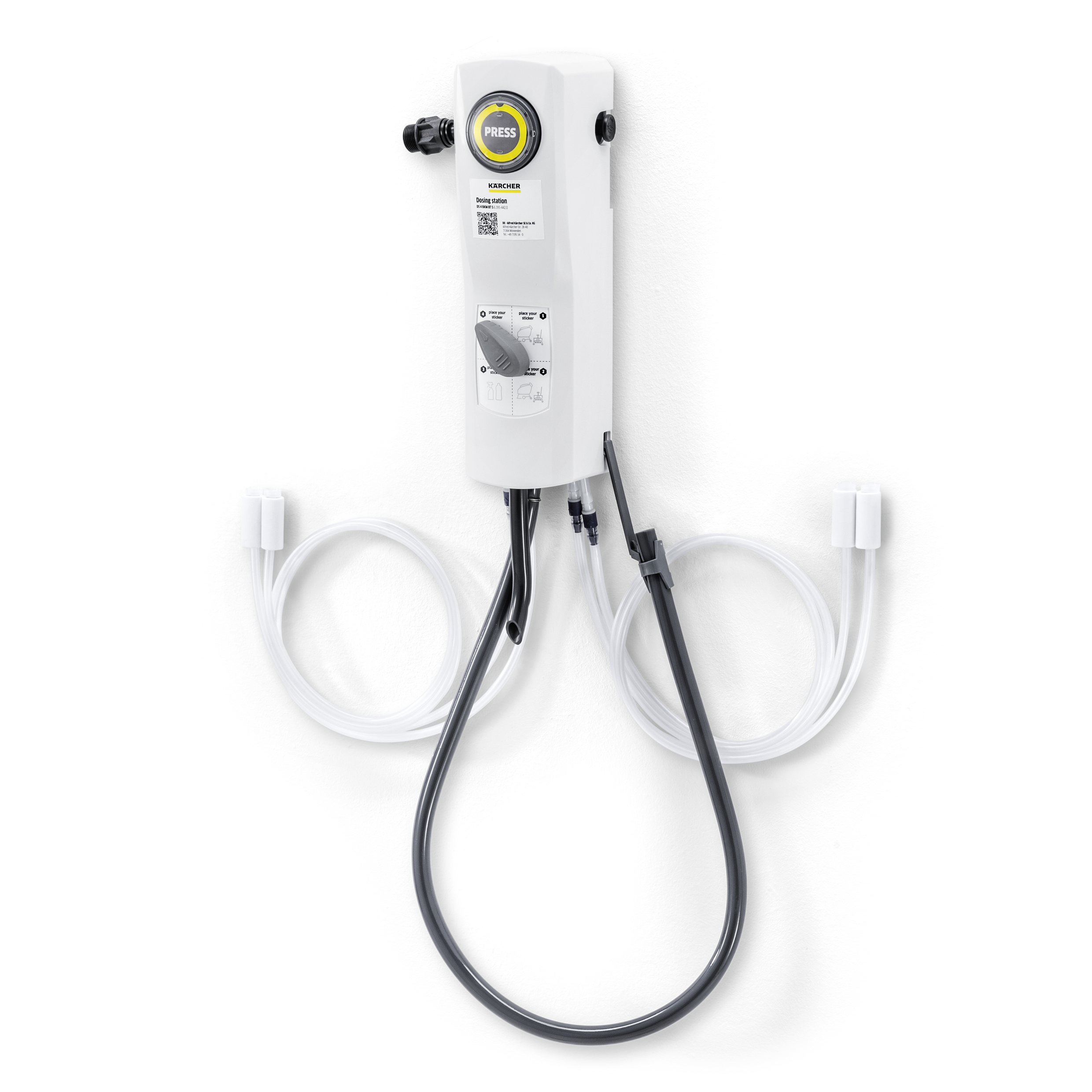

Ierīces pārskats
- Pārslēgšanas svira
- Apkopes atslēgas atvere
- Dozēšanas poga
- Korpusa priekšējā daļa
- Āķis
- Svars
- Tīrīšanas līdzekļa iesūkšanas šļūtene
- Tīrīšanas šķīduma šļūtene Spaiņa un mašīnas uzpilde
- Fiksators
- Stiprinājuma atveres augšā
- Stiprinājuma atveres apakšā
- Tīrīšanas līdzekļa ieplūde
- Sprauslas ieliktnis
- Fiksējošais gredzens
- Tīrīšanas līdzekļa iesūkšanas šļūtene
- Tīrīšanas šķīduma izvade Pudeles uzpilde
- Pārslēgšanas sviras ietvere
- Ūdens ieplūde
Sprauslu ieliktņi
Spaiņa / mašīnas uzpilde | Pudeles uzpilde | |||
|---|---|---|---|---|
Sprauslas krāsa | Ūdens / tīrīšanas līdzeklis | Tīrīšanas līdzeklis ūdenī | Ūdens / tīrīšanas līdzeklis | Tīrīšanas līdzeklis ūdenī |
Bez sprauslas | 4 | 20% | 5 | 16,7% |
Pelēka | 18:1 | 5,3% | 6:1 | 14,3% |
Melna | 18:1 | 5,3% | 7:1 | 12,5% |
Bēša | 20:1 | 4,8% | 7:1 | 12,5% |
Sarkana | 24:1 | 4% | 9:1 | 10,0% |
Balta | 29:1 | 3,3% | 10:1 | 9,1% |
Zila | 30:1 | 3,2% | 11:1 | 8,3% |
Gaiši brūna | 76:1 | 1,3% | 13:1 | 7,1% |
Zaļa | 76:1 | 1,3% | 21:1 | 4,5% |
Oranža | 80:1 | 1,2% | 22:1 | 4,3% |
Brūna | 94:1 | 1,1% | 28:1 | 3,4% |
Dzeltena | 132:1 | 0,8% | 39:1 | 2,5% |
Tirkīza | 152:1 | 0,7% | 45:1 | 2,2% |
Violeta | 249:1 | 0,4% | 63:1 | 1,6% |
Rozā | 722:1 | 0,1% | 144:1 | 0,7% |
Montāža

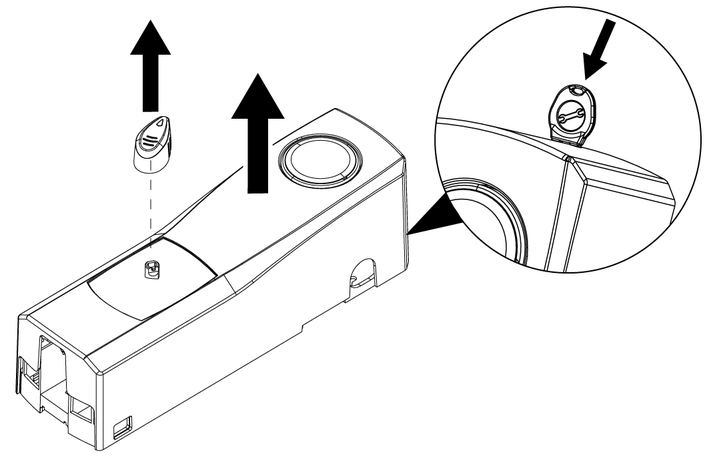

Noņemiet pārslēgšanas sviru.
Ievietojiet apkopes atslēgu, atbloķējiet un noņemiet pārsegu.
Uz sienas atzīmējiet montāžas plāksnes stiprinājuma urbumus.
Izveidojiet urbumus un ievietojiet dībeļus līdz atdurei.
Pieskrūvējiet montāžas plāksni.
Uzbīdiet dozēšanas staciju uz montāžas plāksnes.
Atzīmējiet apakšējos stiprinājuma urbumus caur korpusa aizmuguri.
Noņemiet dozēšanas staciju no montāžas plāksnes.
Izveidojiet urbumus un ievietojiet dībeļus līdz atdurei.
Uzbīdiet dozēšanas staciju atkal atpakaļ uz montāžas plāksnes un ieskrūvējiet apakšējās skrūves.
Ievietojiet sprauslas ieliktni.
Iekariet tīrīšanas līdzekļa iesūkšanas šļūteni ar pēdas pretvārstu tīrīšanas līdzekļa tvertnē.
Tīrīšanas līdzekļa iesūkšanas šļūtenes otru galu pievienojiet tīrīšanas līdzekļa ieplūdei.
Norādījum
Ja nepieciešams, saīsiniet tīrīšanas līdzekļa iesūkšanas šļūteni.
Uzstādiet pārsegu.
Uzstādiet pārslēgšanas sviru.
Tīrīšanas šķīduma šļūteni pievienojiet tīrīšanas šķīduma izvadei ar fiksējošo gredzenu uz augšu.
Norādījum
Nepārvietojiet fiksējošo gredzenu šļūtenē!
Piestipriniet āķi tīrīšanas šķīduma šļūtenes apakšējam galam.
Pievienojiet tīrīšanas līdzekļa pudeles uzpildes šļūteni tīrīšanas līdzekļa šķīduma izvadei.
Ūdens ieplūdes pieslēgšana
Pievienojiet ūdens ieplūdes šļūteni ūdens ieplūdei.
Norādījum
Šļūtenes iekšējais diametrs vismaz 13 mm, vītnes savienojums 3/4" un ūdens spiediens vismaz 0,175 MPa (1,75 bar).
Pievienojot šļūtenes ar brīvi nokarenu vada garumu, kas pārsniedz 50 cm, ieteicams izmantot šļūtenes apskavu (nav iekļauta piegādes komplektā).
Iestipriniet korpusa priekšējo daļu korpusa aizmugurējās daļas apakšā un nofiksējiet to augšpusē.
Atveriet ūdens ieplūdi.
Atgaisojiet ierīci, īsi nospiežot pogu.
Ekspluatācija
Ievietojiet tīrīšanas šķīduma šļūteni tīrīšanas ierīces tvertnē vai kādā traukā.
Iestatiet pārslēgšanas sviru uz vēlamo tīrīšanas līdzekli.
Nospiediet dozēšanas pogu.
Tīrīšanas līdzeklis tiek dozēts.
Nospiediet dozēšanas pogu.
Tīrīšanas līdzekļa dozēšana tiek pārtraukta.
Kopšana un apkope
Ierīces tīrīšana
Notīriet putekļus un netīrumus.
Noņemiet kaļķakmeni un citus nosēdumus.
Notīriet dozēšanas stacijas ārpusi ar mitru drānu.
Tīrīšanas intervāli
Norādījum
Ik pēc sešiem mēnešiem iztīriet filtrus (spiedpogu un ķimikāliju tvertni) un šļūtenes vārstu.
Palīdzība traucējumu gadījumā
Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.
Netiek dozēts tīrīšanas šķīdums.
Iemesls:
Noslēgta ūdens ieplūde.
Novēršana:
Atveriet ūdens ieplūdi.
Iemesls:
Netīrs siets ūdens pieslēguma vietā.
Novēršana:
Iztīriet sietu ūdens pieslēgumā.
Iemesls:
Pārāk augsts ūdens spiediens.
Novēršana:
Uzstādiet spiediena ierobežotāju ūdens ieplūdē. (maks. 0,6 MPa (6,0 bar))
Iemesls:
Ierīce nosprostota.
Novēršana:
Iztīriet un atkaļķojiet ierīci.
Tiek pievienots pārāk daudz tīrīšanas līdzekļa.
Iemesls:
Nav izmantots vai ir izmantots nepareizs sprauslas ieliktnis.
Novēršana:
Nomainiet sprauslas ieliktni.
Netiek pievienots tīrīšanas līdzeklis vai tiek pievienots pārāk maz.
Iemesls:
Tukša tīrīšanas līdzekļa tvertne.
Novēršana:
Papildiniet tīrīšanas līdzekli vai nomainiet tīrīšanas līdzekļa tvertni.
Iemesls:
Netīrs pēdas pretvārsta sietiņš.
Novēršana:
Iztīriet pēdas pretvārstu.
Iemesls:
Kaļķakmens nogulsnes ierīcē.
Novēršana:
Atkaļķojiet ierīci.
Iemesls:
Pārāk zems ūdens spiediens.
Novēršana:
Pārbaudiet ūdens spiedienu (min. 0,175 MPa (1,75 bar)).
Iemesls:
Vaļīga tīrīšanas šķīduma šļūtene.
Novēršana:
Tīrīšanas šķīduma šļūteni uzbīdiet tālāk uz turētāja.
Iemesls:
Netīrs siets ūdens pieslēguma vietā.
Novēršana:
Iztīriet sietu ūdens pieslēgumā.
Iemesls:
Tīrīšanas līdzekļa iesūkšanas šļūtene nav hermētiska.
Novēršana:
Pārbaudiet, vai tīrīšanas līdzekļa iesūkšanas šļūtene nav bojāta un cieši pieguļ.
Iemesls:
Izmantots bezkrāsains sprauslas ieliktnis.
Novēršana:
Nomainiet sprauslas ieliktni.
Tīrīšanas šķīduma dozēšana neapstājas.
Iemesls:
Pārāk augsts ūdens spiediens.
Novēršana:
Uzstādiet spiediena ierobežotāju ūdens ieplūdē. (maks. 0,42MPa (4,2 bar))
Iemesls:
Ierīces vārsts ir netīrs vai bojāts.
Novēršana:
Iztīriet vai nomainiet vārstu.
Putas tīrīšanas šķīdumā.
Iemesls:
Tīrīšanas līdzekļa iesūkšanas šļūtene nav hermētiska.
Novēršana:
Pārbaudiet, vai tīrīšanas līdzekļa iesūkšanas šļūtene nav bojāta un cieši pieguļ.
Garantija
Katrā valstī ir spēkā mūsu atbildīgā tirdzniecības uzņēmuma izdotie garantijas nosacījumi Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas centrā.
Papildu informācija ir atrodama: www.kaercher.com/dealersearch
Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama vietējās Kärcher tīmekļa vietnes servisa sadaļā "Lejupielādes".
Ūdens pieslēguma komplekts
John Guest spraudsavienotājs 15 mm un 3/4” ārējā vītne
Tehniskie dati
Temperatūras diapazons | |
|---|---|
Darba temperatūra (ūdens) | 1 - 23°C |
Uzglabāšanas temperatūra | 1 - 40°C |
