IVR-L 65/24-2 mit Zubehör
99908250 (01/25)
Általános utasítások
Az első használat előtt olvassa el a készülék használati útmutatóját és cselekedjen a használati útmutatóban említett utasítások szerint, illetve őrizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára.
Első üzembe helyezés előtt olvassa el az 5.956-249.0 sz. biztonsági utasításokat.
A használati utasítás és a biztonsági tanácsok be nem tartása a készülék károsodásához, valamint a kezelő és más személyek veszélyeztetéséhez vezethet.
A szállítás során keletkezett károk esetén azonnal értesítse a kereskedőt.
A rendeltetésszerű használat
FIGYELMEZTETÉS
Egészségre ártalmas por belélegzése
Egészségkárosodás
Ne használja a készüléket egészségre ártalmas porok elszívására.FIGYELEM
Rövidzárlat a túl magas nedvességtartalmú levegő miatt
A készülék károsodása
Csak beltéri helyiségben használja a készüléket.Használja a készüléket az alábbi munkálatok kivitelezésére:
Az olajtartalmú folyadékok, hűtő-kenőanyagok és forgácsok felszívására.
Gyúlékony folyadékok (55 °C feletti lobbanáspont) felszívására.
A nem robbanásveszélyes anyagok felszívására.
A porszemcsék és a durva szennyeződések felszívására.
A készülék ipari célokra, pl. raktárak és termelési területek tisztítására, is használható.
A készülék ipari tevékenységekre is használható, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben.
A készülék nem használható az alábbiakra:
Finom porszemcsék felszívására.
A gyúlékony folyadékok (a 67/548/EGK veszélyes anyagokról szóló irányelv szerint gyúlékony, enyhén gyúlékony, fokozottan gyúlékony) (55 °C lobbanáspont alatti), valamint gyúlékony porszemcsék és gyúlékony folyadékok keverékeinek felszívására
Minden egyéb használat nem rendeltetésszerű használatnak minősül.
Környezetvédelem
A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.
Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.
Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH
Tartozékok és pótalkatrészek
Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.
A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.
Szállított tartozékok
Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.
Biztonsági berendezések
Veszélyfokozat
VESZÉLY
Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.
FIGYELMEZTETÉS
Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.
VIGYÁZAT
Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.
FIGYELEM
Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.
Biztonsági tanácsok
FIGYELMEZTETÉS
A készülék nem alkalmas az egészségre ártalmas por felszívására.
FIGYELMEZTETÉS
Óvja a készüléket az esőtől. Ne tárolja a készüléket külső térben.
FIGYELMEZTETÉS
Minden üzembe helyezés előtt győződjön meg róla, hogy a potenciálkiegyenlítések (földelővezetékek) csatlakoztatva vannak.
VIGYÁZAT
Minden használat után kapcsolja ki a készüléket és húzza ki a hálózati dugaszt.
FIGYELEM
Csak beltéri helyiségben használja a készüléket.
FIGYELEM
Becsípődés veszélye! Viseljen kesztyűt a szívófej, a szűrőegység vagy a gyűjtőtartály felhelyezése vagy levétele során.
FIGYELEM
Károsodás veszélye! Soha ne szívjon szűrő nélkül vagy sérül szűrővel.
FIGYELEM
Viseljen védőkesztyűt a készülék kezelése során.
FIGYELEM
A készüléket csak lépésben mozgassa, meredek útvonalon szükség esetén két ember végezze a mozgatást.
FIGYELEM
Ügyeljen arra, hogy ne szivárogjon ki por a tartozékok cseréje során.
Magatartás vészhelyzetben
VESZÉLY
Sérülések és károsodás veszélye éghető anyagok beszívása, rövidzárlat vagy más elektromos hibák esetén
Egészségre ártalmas gázok belégzésének veszélye, áramütés veszélye, égési sérülések veszélye.
Vészhelyzetben kapcsolja ki a készüléket, és húzza ki a hálózati dugaszból.Elektromos csatlakozás
A készüléket csak olyan elektromos csatlakozóra szabad csatlakoztatni, melynek a kivitelezését egy elektroműszerész az IEC 60364 szerint végezte el. A csatlakoztatási értékeket lásdMűszaki adatok és a típustáblán. Hosszabbítókábel használata nem engedélyezett.
VESZÉLY
Áramütés veszélye
Életveszély
Ne károsítsa az elektromos csatlakozóvezetékeket pl. autóval történő ráhajtással, megtöréssel vagy megcsavarodással.Védje a kábeleket a hőtől, az olajtól és az élektől.Minden használat előtt ellenőrizze a készülék hálózati csatlakozó vezetékét. A készüléket ne helyezze üzembe sérült kábellel. A sérült kábelt elektrotechnikussal cseréltesse ki.A készülék szimbólumai
A megengedett maximális folyadékszint jelölése
Lásd a(z)A töltési szint kijelzőjének ellenőrzése fejezetet.
FIGYELEM
A készülék károsodásának veszélye
Kifolyó víz a maximális folyadékszint túllépése miatt.
Ürítse ki az eszközt, mielőtt az elérné a maximális folyadékszintet.A készülék leírása

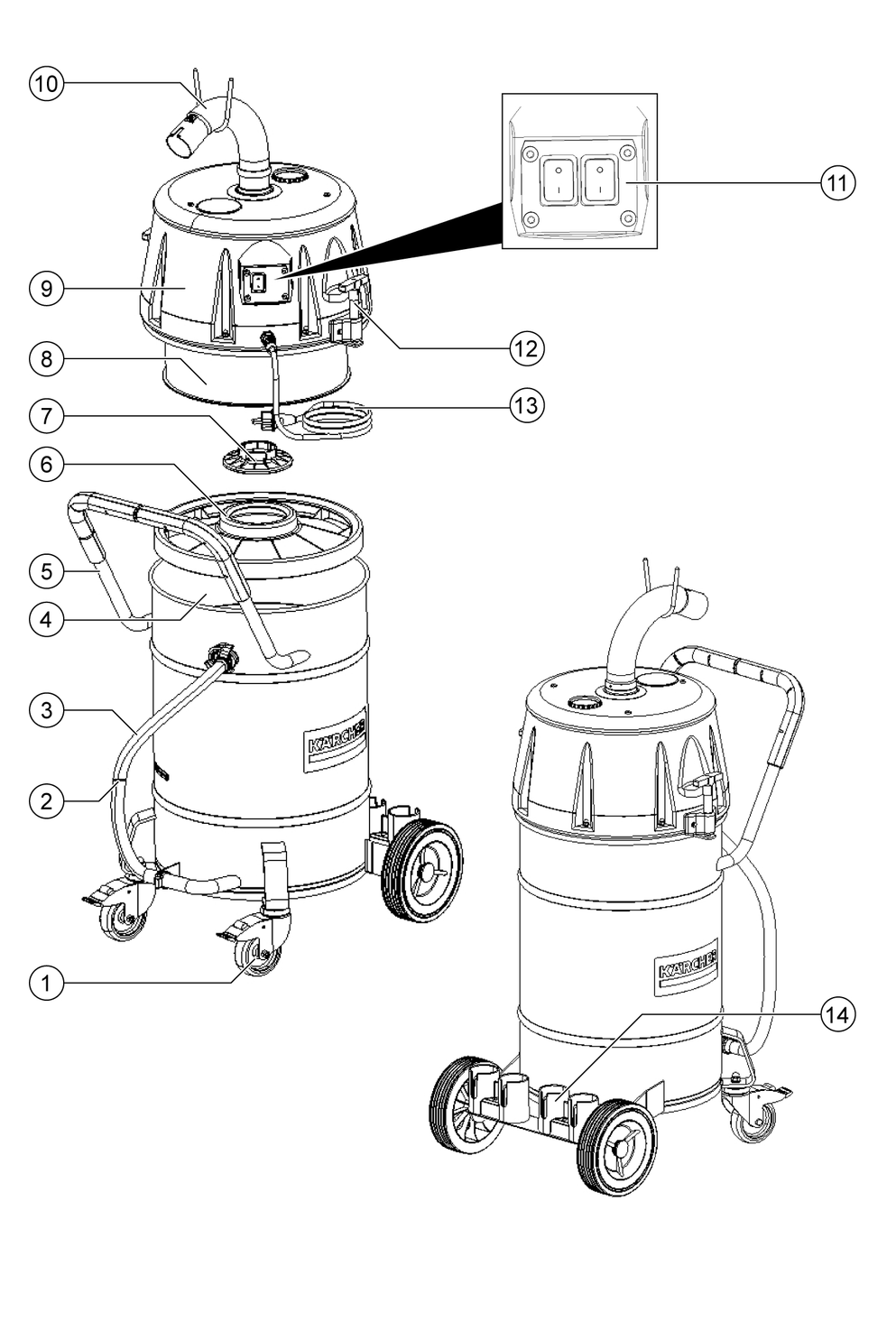

- Rögzítőfékkel rendelkező kormánygörgők
- Maximális töltési szint jelölése
- Leeresztő tömlő
- Folyadéktartály
- Tolókengyel
- Terelőlap
- Kisméretű ütközőlemez
- Szűrő
- Szívófej
- Szívótömlőcsatlakozás
- Készülékkapcsoló
- Szívófej retesz
- Hálózati kábel
- Tartozéktartó
Üzembe helyezés
Helyezze a készüléket a munkavégzési pozícióba.
Ha szükséges, a készüléket rögzítse a rögzítőfékkel.
Biztosítsa, hogy a szívófej előírásszerűen legyen felhelyezve.

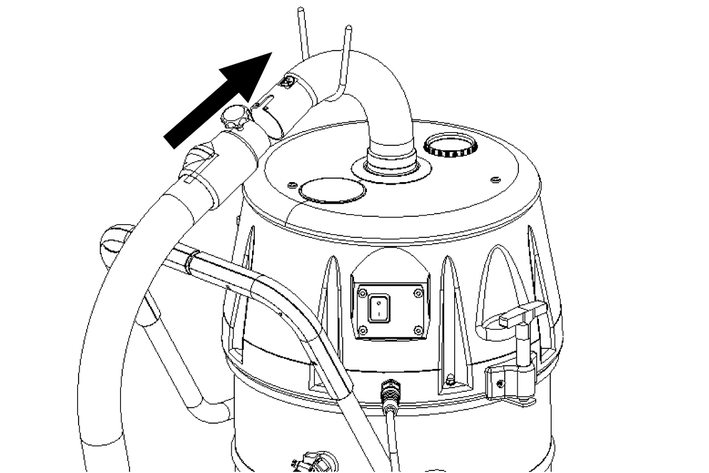

Dugja be a szívótömlőt a szívótömlő-csatlakozóba.
Dugja rá a kívánt tartozékot a szívótömlőre.
Az üzemeltetés
Csatlakoztassa a hálózati dugaszt a csatlakozóhoz.
Kapcsolja be a készüléket a készülékkapcsolóval.
Megjegyzés

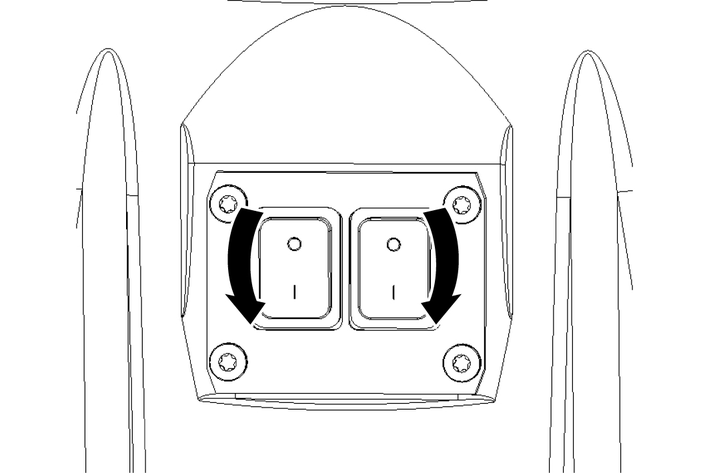

Működés egy motorral
A kétmotoros hajtóművek csak egy turbinával is üzemeltethetők.
Inicializálja a szívást.
Felszívási folyamat
Megjegyzés

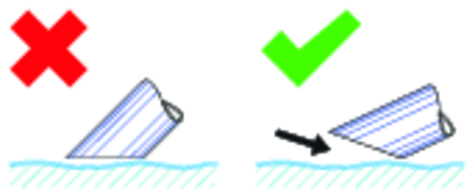

Folyadékok szívása esetén a tartozékot csak félig merítse be, hogy elegendő levegőt tudjon szállítani.
A töltési szint kijelzőjének ellenőrzése
Megjegyzés

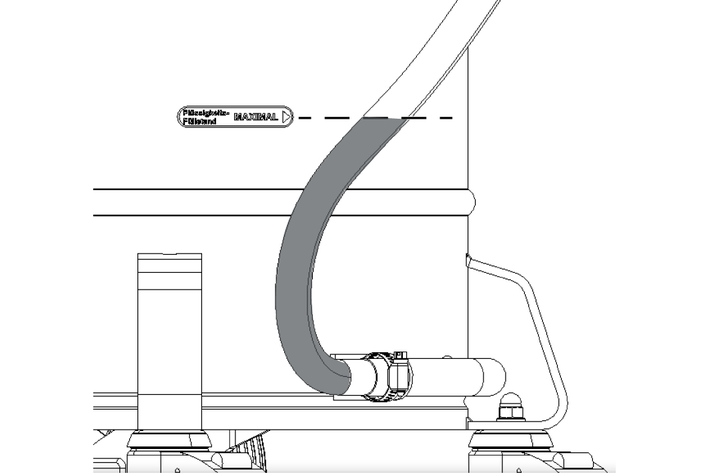

A leeresztő tömlőn található piros jelzés mutatja az engedélyezett maximális töltési szintet.
FIGYELEM
A készülék károsodásának veszélye
A folyadéktartály túlcsordulása néhány másodperc alatt történő feltöltés miatt.
Nagyobb folyadékmennyiségek felvétele során folyamatosan ellenőrizze a folyadéktartály töltési szintjét.Folyadéktartály ürítése
Kapcsolja ki a készüléket és válassza le az áramellátásról.
A készüléket mozdítsa a folyadékleeresztőhöz.
A folyadéktartály ürítése:

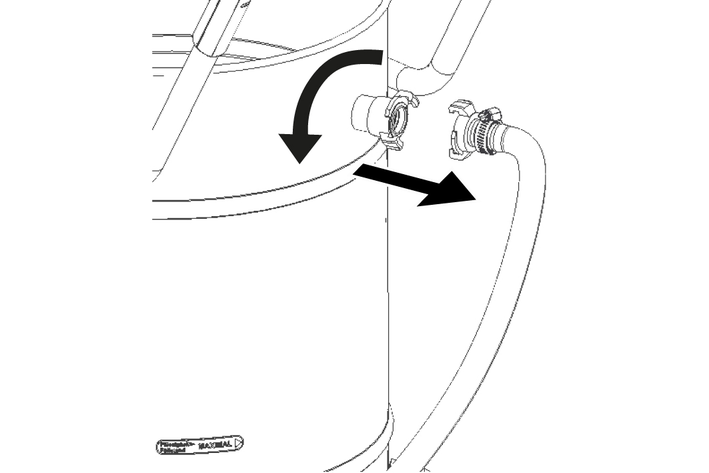

A leeresztő tömlőt válassza le a felső tömlőkuplungról.
A leeresztő tömlőt tartsa egy a megfelelő gyűjtőtartály fölé és eressze le a tartalmát.
A tartalmat ártalmatlanítsa vagy hasznosítsa újra a mindenkor érvényes törvényi előírásoknak megfelelően.
A folyadéktartály tisztítása
Megjegyzés
A vízalapú hűtő-kenőanyagok miatt bakteriális szennyeződés keletkezhet. A lerakódások eltávolítása során viseljen megfelelő védőruházatot.
Ürítse ki a tartályt.
Távolítsa el a tartályban található lerakódásokat.
A lerakódásokat a mindenkor érvényes törvényi előírások szerint ártalmatlanítsa.
Vegye le a szívófejet
Kapcsolja ki a készüléket és válassza le az áramellátásról.

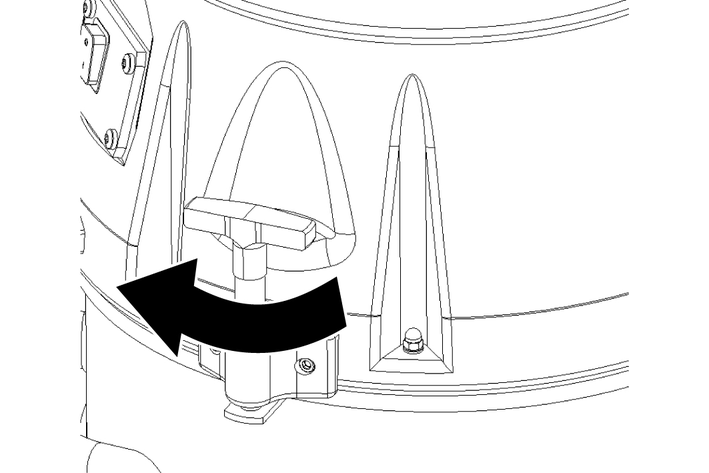

Nyissa ki a szívófej reteszelését.
Vegye le a szívófejet és tegye félre.
Az üzem befejezése
A készülék kikapcsolása a be- / kikapcsolóval
Ürítse le a folyadéktartályt és tisztítsa meg.
Szerelje le a tartozékot és szükség esetén tisztítsa és szárítsa meg.
Megjegyzés
Ürítse le a szívót minden használat után. A szívót nyitott tartállyal hagyja kiszáradni.
Szállítás
VIGYÁZAT
A súly figyelmen kívül hagyása
Sérülés és károsodás veszélye
Szállítás és tárolás közben vegye figyelembe a készülék súlyát.Járműben történő szállítás esetén a készüléket a mindenkor hatályos irányelvek szerint biztosítsa csúszás és felborulás ellen.
Raktározás
VIGYÁZAT
A súly figyelmen kívül hagyása
Sérülés és károsodás veszélye
Szállítás és tárolás közben vegye figyelembe a készülék súlyát.A készüléket csak belső helyiségben tárolja.
Ápolás és karbantartás
A készüléket és a tartozékot rendszeres időközönként a megfelelő folyadékkal öblítse át és hagyja megszáradni.
A szennyeződések elkerülése érdekében ne hagyjon folyadékot a készülékben.
Hosszabb üzemszünetek esetén nyissa ki a fedelet, hogy a maradék nedvesség elpárologhasson.
Károsodás esetén cserélje ki a szűrőt.
Szűrőcsere
Vegye le a szívófejet (lásd a következő fejezetetVegye le a szívófejetfejezetben).

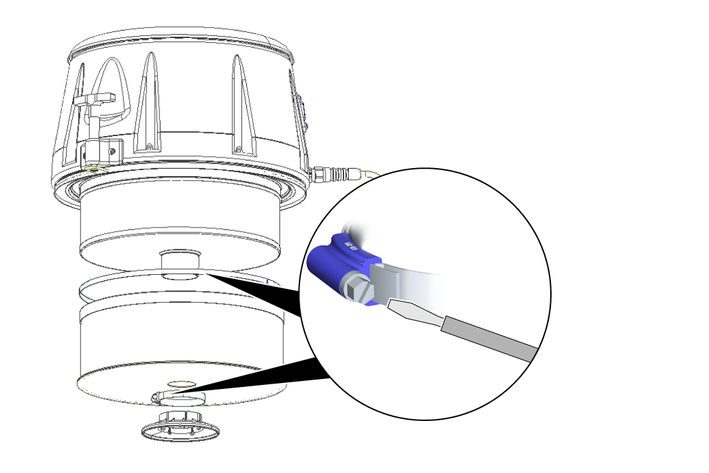

Lazítsa meg a feszítőgyűrűk csavarjait.
Vegye le a kis ütközőlemezt.
Vegye le a szűrőt és cserélje ki.
Helyezze be az új szűrőt.
A beszerelésnél ügyeljen a szűrő megfelelő behelyezésére.
Helyezze fel a feszítőgyűrűket és csavarozza be.
Segítség üzemzavarok esetén
VESZÉLY
Sérülésveszély
A készülék váratlan beindulásának veszélye és áramütés veszélye
A készüléken való minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.Az elektromos alkatrészeken végzett ellenőrzéseket és munkákat mindig szakemberrel végeztesse el.A motor (szívóturbina) nem indul be
Ok:
Nincs elektromos feszültség
Elhárítás:
Ellenőrizze a dugaszolóaljzatot és az áramellátás biztosítékát.
Ellenőrizze a hálózati kábelt és a készülék hálózati csatlakozóját.
A szívóerő csökken
Ok:
A fúvóka, a szívócső vagy a szívótömlő eltömődtek.
Elhárítás:
Ellenőrizze a fúvókát, a szívócsőt vagy a szívótömlőt és szükség esetén tisztítsa meg.
Ok:
A szűrő elszennyeződött.
Elhárítás:
Tisztítsa meg a szűrőt.
A folyadéktartály leürítése sokáig tart
Ok:
A leeresztő tömlő meghajlott vagy el van dugulva.
Elhárítás:
Ellenőrizze a leeresztő tömlőt és szükség esetén tisztítsa meg.
Ügyfélszolgálat
Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell megvizsgáltatni.
A motor (szívóturbina) nem indul be
Ok:
Nincs elektromos feszültség
Elhárítás:
Ellenőrizze a dugaszolóaljzatot és az áramellátás biztosítékát.
Ellenőrizze a hálózati kábelt és a készülék hálózati csatlakozóját.
A szívóerő csökken
Ok:
A fúvóka, a szívócső vagy a szívótömlő eltömődtek.
Elhárítás:
Ellenőrizze a fúvókát, a szívócsőt vagy a szívótömlőt és szükség esetén tisztítsa meg.
Ok:
A szűrő elszennyeződött.
Elhárítás:
Tisztítsa meg a szűrőt.
A folyadéktartály leürítése sokáig tart
Ok:
A leeresztő tömlő meghajlott vagy el van dugulva.
Elhárítás:
Ellenőrizze a leeresztő tömlőt és szükség esetén tisztítsa meg.
Garancia
Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.
További információk:www.kaercher.com/dealersearch
A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.
Műszaki adatok
Elektromos csatlakoztatás | |
Hálózati feszültség | 220-240 V |
Fázis | 1 ~ |
Hálózati frekvencia | 50-60 Hz |
Védettség | I |
Névleges teljesítmény | 2400 W |
Hálózati biztosíték (lassú kioldású) | 16 A |
Méretek és tömegek | |
Jellemző üzemi súly | 47 kg |
Hosszúság x szélesség x magasság | 718 x 526 x 1251 mm |
Környezeti feltételek | |
Környezeti hőmérséklet | +40 °C |
A készülék teljesítményadatai | |
Tartály tartalma | 65 l |
Levegőmennyiség | 2 x 74 l/s |
Vákuum | 23 (230) kPa (mbar) |
Szívótömlő névleges átmérője | DN50 |
Az EN 60335-2-69 szabvány alapján meghatározott értékek | |
Kéz-kar-vibrációs érték | < 2,5 m/s2 |
Bizonytalansági paraméter K | 0,2 m/s2 |
Zajszint LpA | 67 dB(A) |
Bizonytalansági paraméter KpA | 2 dB(A) |
Hálózati kábel | |
H07BQ-F hálózati kábel | 3 x 1,5 mm2 |
Alkatrészszám (EU) | 9.990-835.0 |
Kábelhossz | 10 m |
EU-megfelelőségi nyilatkozat
Kijelentjük, hogy az alább említett termék megfelel a felsorolt irányelvek és rendeletek vonatkozó rendelkezéseinek. A terméken végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.
Termék: Száraz porszívó
Termék: Nedves és száraz porszívó
Típus: 9.990-xxx
Irányelvek és rendeletek2006/42/EK (+2009/127/EK)
2014/30/EU
2011/65/EU
Alkalmazott harmonizált szabványokEN 55014-2: 2015
EN 55014-1: 2017 + A11: 2020
EN 60335-1
EN 60335-2-69
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
Név és címDokumentációs meghatalmazott:
A. Haag
Kärcher Industrial Vacuuming GmbH
Robert-Bosch-Straße 4-8
73550 Waldstetten (Németország)
Tel.: +49 7171 94888-0
Fax: +49 7171 94888-528
Waldstetten [Németország], 2024/09/01
Az alulírottak a vezetőség megbízásából és teljes körű meghatalmazásával járnak el.
Kärcher Industrial Vacuuming GmbH
Robert-Bosch-Straße 4-8
73550 Waldstetten (Németország)
Tel.: +49 7171 94888-0
Fax: +49 7171 94888-528
