Приложението KÄRCHER Home & Garden може да се използва за управление на интелигентни продукти Kärcher и за достъп до помощно съдържание:

• Информация за продукта и инструкции за работа

• Индивидуални настройки на устройството

• Статистика на използването

• Съвети и способи

• Онлайн магазин и много други

Сканирайте кода със смартфон, за да получите достъп до приложението Kärcher Home & Garden и допълнителна информация.

	1.679-561.0
	1.679-562.0

Преди първата употреба на уреда прочетете тази глава „Безопасност“ и това оригиналната инструкция. Процедирайте съответно. Запазете оригиналната инструкция за последващо използване или за следващия собственик.

• Освен указанията в ръководството за експлоатация, трябва да спазвате и общовалидните законови предписания за безопасност и избягване на злополуки.

• Поставените на уреда предупредителни табелки и табелки с указания дават важна информация за безопасната експлоатация.

Прекъсвачът на уреда предотвратява непреднамереното пускане в експлоатация на уреда.

Блокировката спира лоста на пистолета за работа под високо налягане и предотвратява непреднамереното стартиране на уреда.

Ако се освободи лостът на пистолета за работа под високо налягане, пневматичният прекъсвач изключва помпата и струята под високо налягане спира. Щом лостът се натисне, помпата се включва отново.

При твърде високо потребление на ток защитният прекъсвач на двигателя изключва уреда.

Използвайте уреда за почистване под високо налягане само в частно домакинство.

Уредът за почистване под високо налягане е предназначен за почистване на машини, автомобили, строителни конструкции, инструменти, фасади, тераси, градински уреди и т.н. с водна струя под високо налягане.

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло, които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Работи по почистване, при които се получават съдържащи масло отпадни води, напр. миене на двигатели, миене на каросерии, трябва да се извършват единствено на места за измиване с маслоуловители.

Работи с почистващи препарати трябва да се извършват само върху непропускащи течности работни повърхности с връзка към канализацията за мръсна вода. Не допускайте почистващи препарати да попадат във водни басейни или в почвата.

В някои страни вземането на вода от обществени водни басейни не е разрешено.

Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

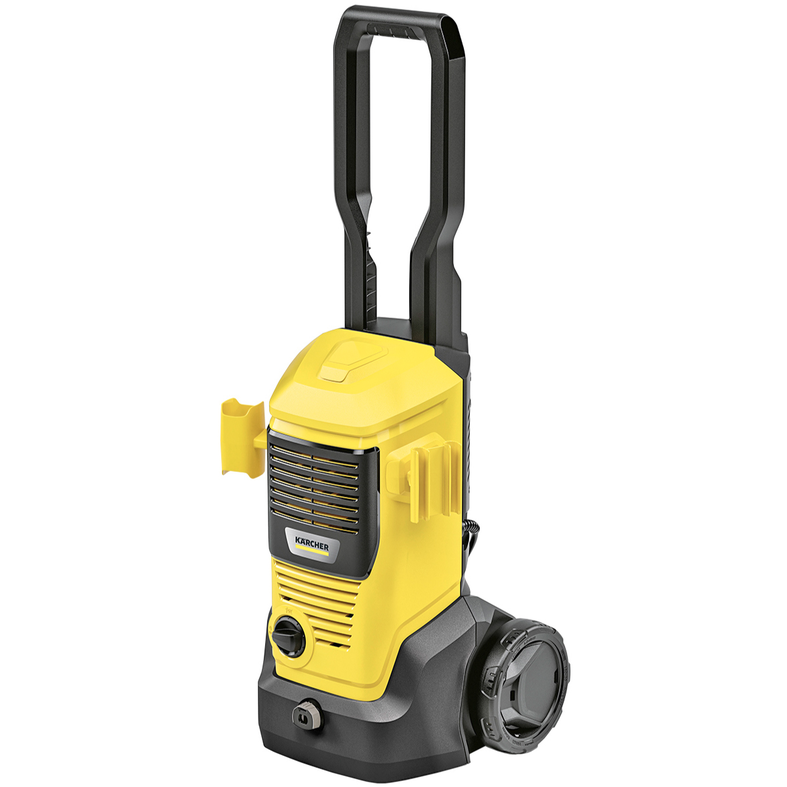

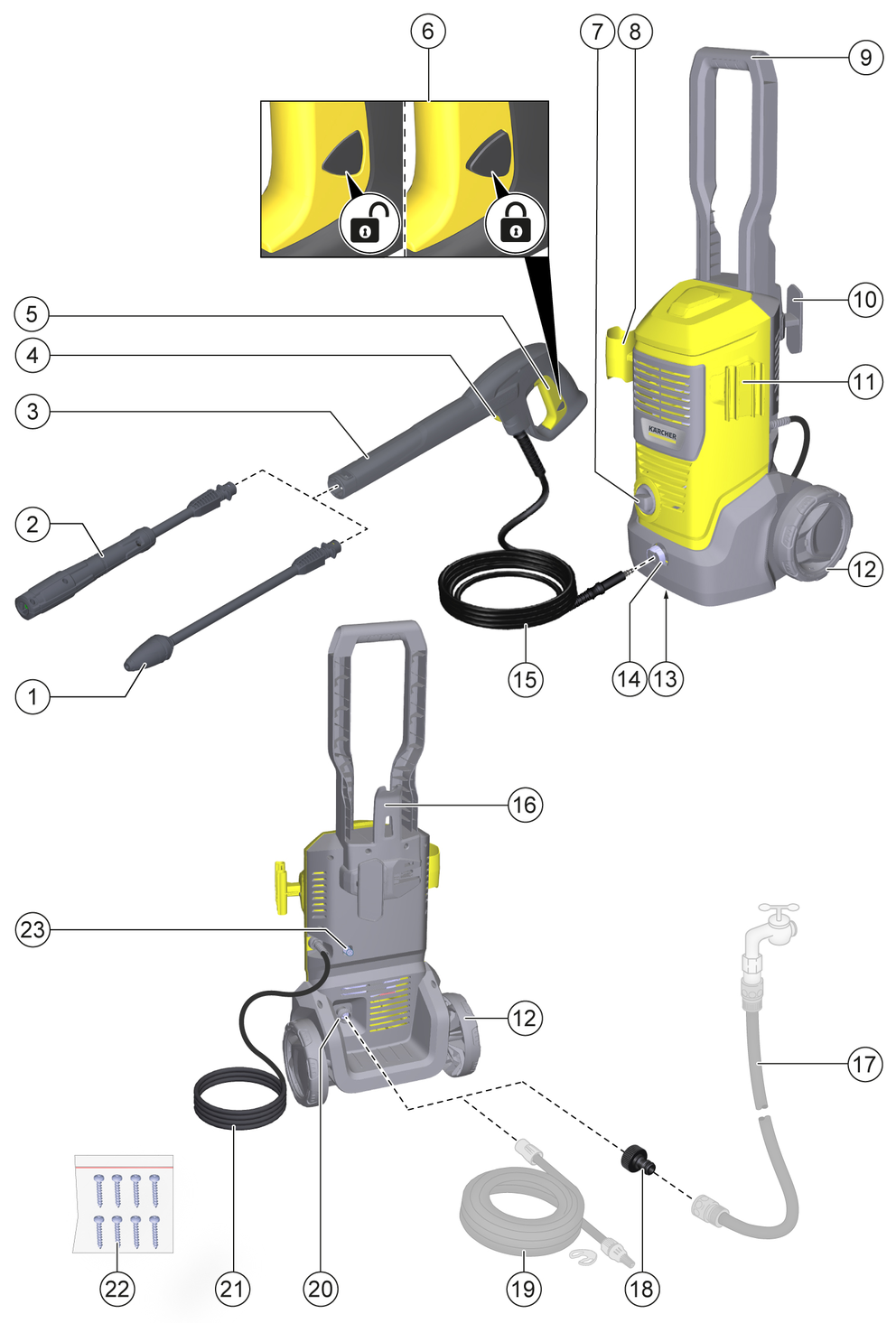

Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

---

1. Струйна тръба фреза за боклука упорити замърсявания
2. Струйна тръба Vario Power за най-обичайните работи по почистванеРаботното налягане може да се увеличава безстепенно от SOFT до HARD. За регулиране на работното налягане пуснете лоста на пистолета за ръчно пръскане и завъртете тръбата за разпръскване на желаното положение. Ако тръбата за разпръскване е завъртяна докрай в посока SOFT, може да се дозира почистващ препарат.
3. Пистолет за работа под високо налягане
4. Бутон за освобождаване
5. Лост на пистолета за работа под високо налягане
6. Блокировка на пистолета за работа под високо налягане
7. Прекъсвач на уреда “0/OFF” / “I/ON”
8. Съхраняване за пистолет с високо налягане
9. Дръжка за транспортиране
10. Съхранение на маркуча за високо налягане/мрежов проводник
11. Място за съхранение на тръби за разпръскване
12. Гума
13. Типова табелка
14. Скоба за свързване/откачане на маркуча с високо налягане
15. Маркуч за високо налягане
16. Държач за бутилка с почистващ препарат
17. *Градински маркуч (армиран, минимален диаметър 1/2 цола (13 мм), минимална дължина 7,5 м, с наличен в търговската мрежа бърз съединител)
18. Куплунг за извода за вода
19. **KÄRCHER Смукателен маркуч за водоснабдяване от открити резервоари
20. Извод за вода с вградена цедка
21. Мрежов захранващ кабел с щепсел
22. Винтове
23. Всмукателен маркуч за средство за почистване с филтър за препарат

* закупува се допълнително

** доставя се по избор

Преди пускането в експлоатация монтирайте отделните приложени части към уреда.

Пригответе доставените с уреда винтове и подходящата за тях отвертка.

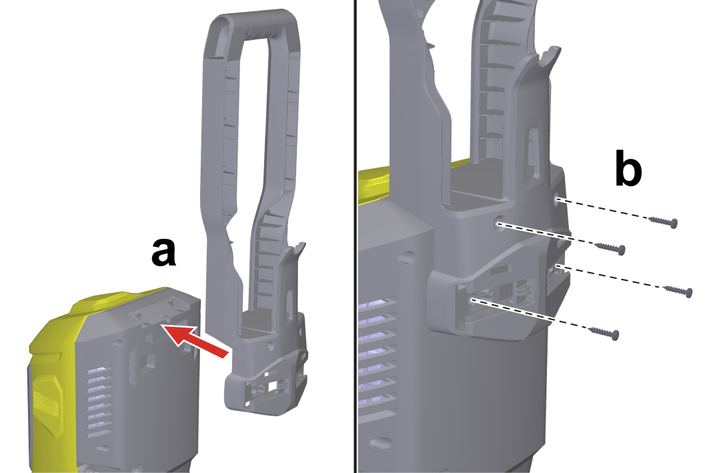

1. Монтиране на транспортната ръкохватка:

   1. Поставете транспортната ръкохватка на уреда.

   2. Фиксирайте транспортната ръкохватка с 4 винта.

   ---

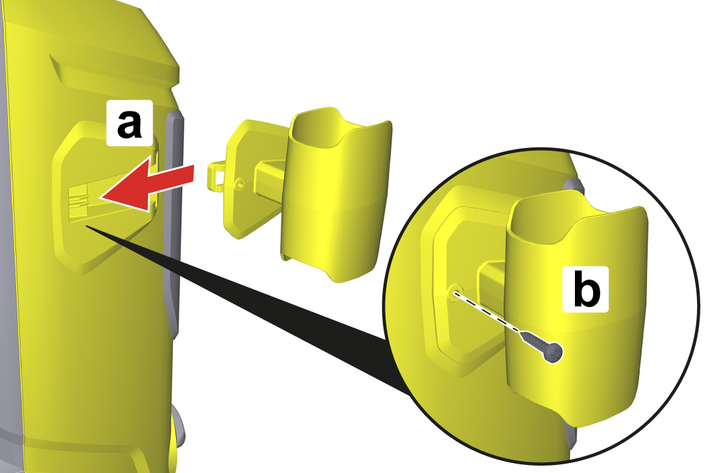

1. Монтиране на държач за пистолет с високо налягане:

   1. Плъзнете държача за пистолет с високо налягане в отвора на уреда.

   2. Задръжте държача за пистолет с високо налягане в крайна позиция и го фиксирайте с винт.

   ---

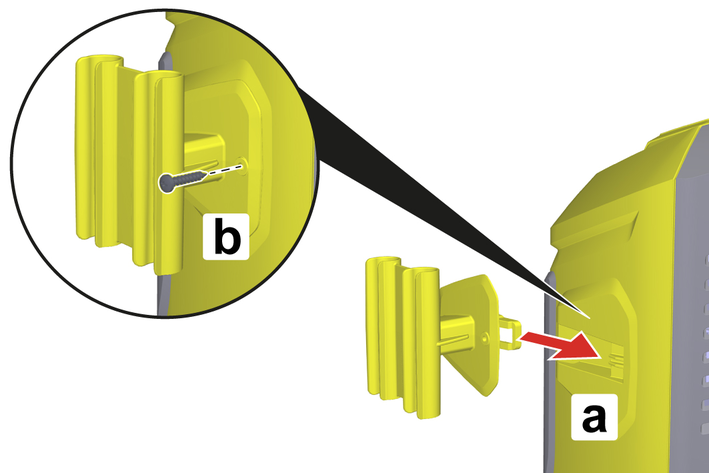

1. Монтиране на държач за струйни тръби:

   1. Плъзнете държача за струйни тръби в отвора на уреда.

   2. Задръжте държача за струйни тръби в крайна позиция и го фиксирайте с винт.

   ---

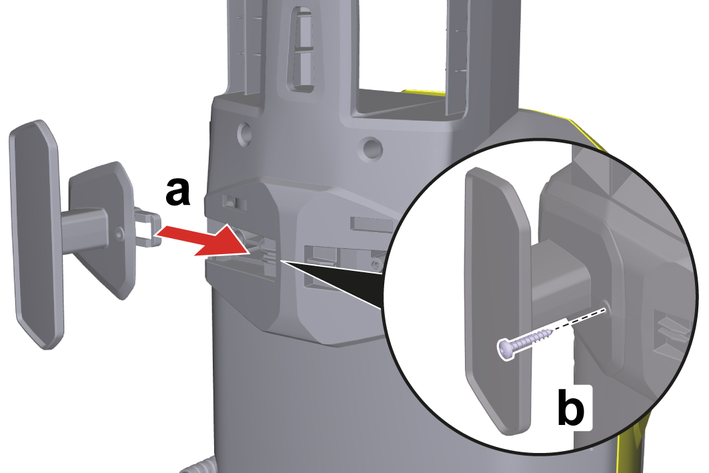

1. Монтиране на държач за маркуч за високо налягане/мрежов проводник:

   1. Плъзнете държача за маркуч за високо налягане/мрежов проводник в отвора на транспортната дръжка.

   2. Задръжте държача за маркуч за високо налягане/мрежов проводник в крайна позиция и го фиксирайте с винт.

   ---

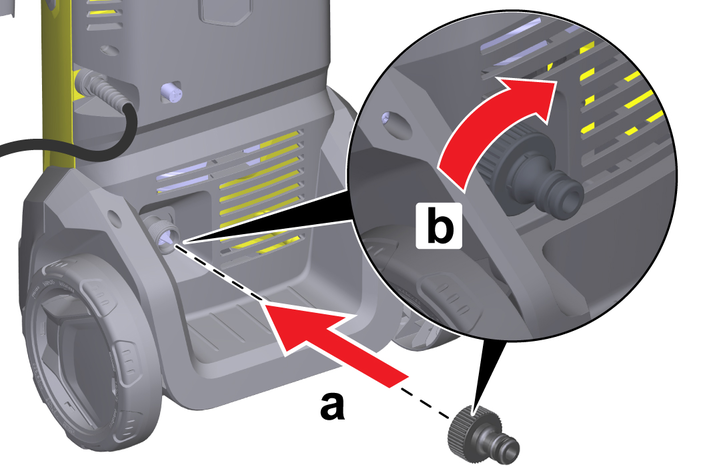

1. Завинтете куплунга за извода за вода на извода за вода на уреда.

   ---



1. Поставете уреда на хоризонтална равна повърхност.

2. ВНИМАНИЕ

   Опасност от повреда при работа с навит маркуч за високо налягане

   Увреждания на маркуча за работа под високо налягане

   Преди да започнете работа с уреда, развийте напълно маркуча за високо налягане и го разстелете без възли, примки или усуквания.

   Развийте напълно маркуча с високо налягане и го опънете без възли, примки и усуквания.

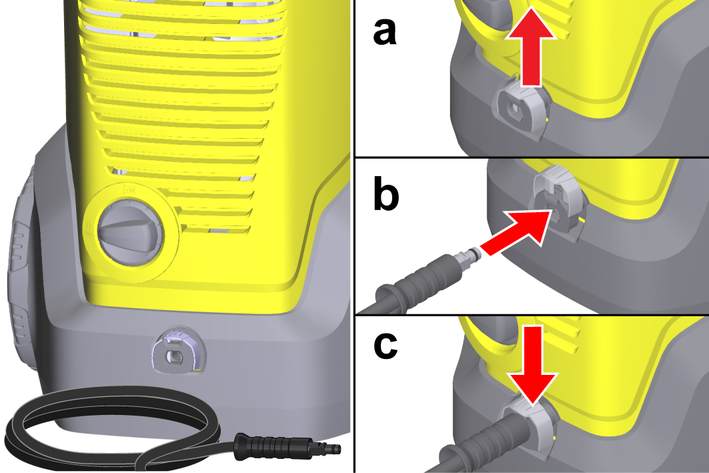

3. Свържете маркуча с високо налягане с уреда.

   1. Издърпайте нагоре скобата на съединителя.

   2. Пъхнете маркуча с високо налягане в съединителя.

   3. Натиснете надолу скобата на съединителя.

      ---

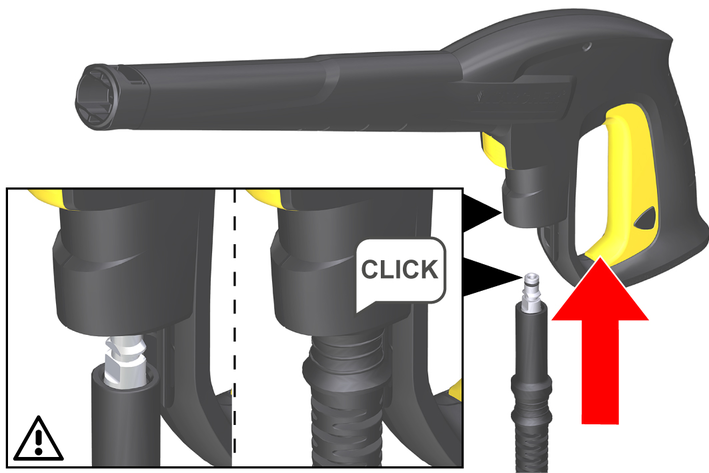

4. Пъхнете маркуча за работа под високо налягане в пистолета за работа под високо налягане, докато се чуе фиксирането му.

   ---



   Указание

   Следете за правилното центриране на нипела.

5. Проверете сигурната връзка, като дръпнете маркуча за работа под високо налягане.

6. Включете щепсела в контакт.

Присъединителни стойности - вж. Технически данни или типовата табелка.

Спазвайте предписанията на водоснабдителното предприятие.

1. Поставете градинския маркуч на куплунга за извода за вода.

   ---



2. Свържете градинския маркуч към водопровода.

3. Отворете напълно крана за водата.

Тази водоструйка е оборудвана със смукателен маркуч на KÄRCHER за засмукване на повърхностна вода, напр. от варели за дъждовна вода или малки езера (максимална смукателна височина вижте Технически данни).

1. Развийте съединителя от връзката за водата.

2. Напълнете смукателния маркуч с вода.

3. Завийте смукателния маркуч към водното съединение на уреда и го поставете във водоизточник ( напр. варел за дъждовна вода).

1. Включете уреда “I/ON”.

2. Деблокирайте лоста на пистолета за работа под високо налягане.

3. Натиснете лоста на пистолета за работа под високо налягане.

   Уредът се включва.

4. Оставете уреда да работи максимално 2 минути, докато водата започне да изтича без мехурчета от пистолета за работа под високо налягане.

5. Пуснете лоста на пистолета за работа под високо налягане.

6. Блокирайте лоста на пистолета за работа под високо налягане.

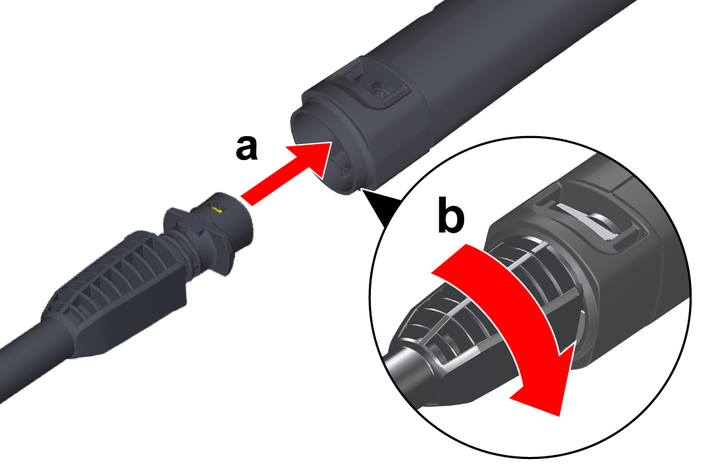

1. Пъхнете тръба за разпръскване в пистолета за работа под високо налягане и я фиксирайте със завъртане на 90°.

   ---



2. Включете уреда (“I/ON”).

3. Деблокирайте лоста на пистолета за работа под високо налягане.

4. Натиснете лоста на пистолета за работа под високо налягане.

   Уредът се включва.

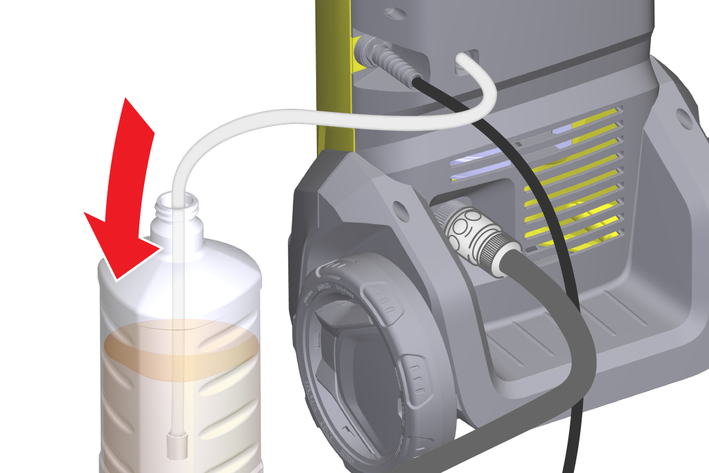

1. Издърпайте всмукателния маркуч за средството за почистване до желаната дължина от корпуса.

   ---



2. Закачете всмукателния маркуч за средството за почистване в резервоар с разтвор на средство за почистване.

3. Използвайте тръбата за разпръскване Vario Power.

4. Завъртете докрай струйната тръба в положение “SOFT”.

   По време на работата разтворът на почистващ препарат се смесва с водната струя.

1. Напръскайте икономично почистващия препарат върху сухата повърхност и оставете да подейства (не изсушавайте).

2. Отмийте разтворената мръсотия със струята под високо налягане.

1. Изплаквайте уреда ок. 30 секунди с чиста вода.

1. Пуснете лоста на пистолета за работа под високо налягане.

   Щом лостът се отпусне, уредът се изключва. Високото налягане в системата се запазва.

2. Блокирайте лоста на пистолета за работа под високо налягане.

   ---



3. При прекъсвания на работата за повече от 5 минути изключете уреда “0/OFF”.

1. Пуснете лоста на пистолета за работа под високо налягане.

2. Затворете крана за водата.

3. Натиснете лоста на пистолета за работа под високо налягане за 30 секунди.

   Останалото в системата налягане се освобождава.

4. Пуснете лоста на пистолета за работа под високо налягане.

5. Блокирайте лоста на пистолета за работа под високо налягане.

6. Изключете уреда “0/OFF”.

7. Отделете уреда от захранването с вода.

8. Извадете мрежовия щепсел от контакта.

1. Теглете уреда за дръжката за транспортиране.

1. Подсигурете уреда срещу изплъзване и преобръщане.

1. Паркирайте уреда на хоризонтална, равна повърхност.

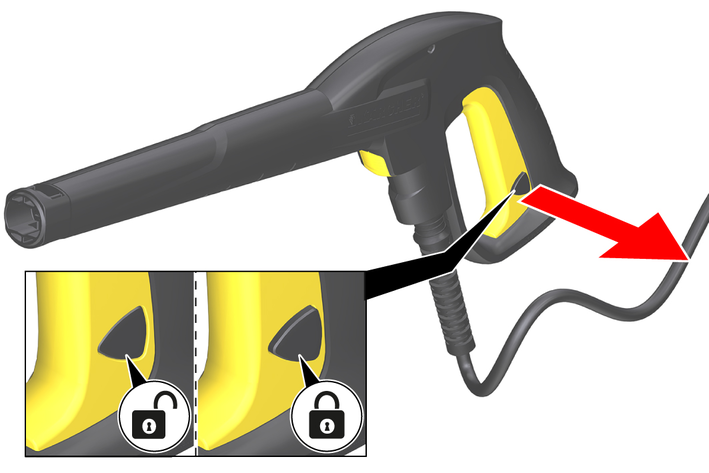

2. Натиснете бутона и извадете маркуча за високо налягане от пистолета за високо налягане.

3. Демонтирайте струйната тръба от пистолета за високо налягане.

4. Поставете струйните тръби и пистолета за високо налягане в съответните държачи.

5. Демонтирайте маркуча за високо налягане от уреда.

6. Приберете маркуча за работа под високо налягане в уреда.

7. Приберете мрежовия проводник с щепсела в уреда.

Преди по-продължително съхранение обърнете внимание на допълнителните указания, вижте Грижа и поддръжка.

1. Разделете водоснабдяването от уреда.

2. Демонтирайте маркуча за високо налягане от уреда.

3. Включете уреда (“I/ON”).

4. Изчакайте максимално 1 минута, докато от извода за високо налягане вече не изтича вода.

5. Изключете уреда („0/OFF“).

6. Съхранявайте уреда и принадлежностите в помещение, в което няма опасност от замръзване.

Уредът е необслужваем, т.е. не трябва да извършвате редовни дейности по поддръжката

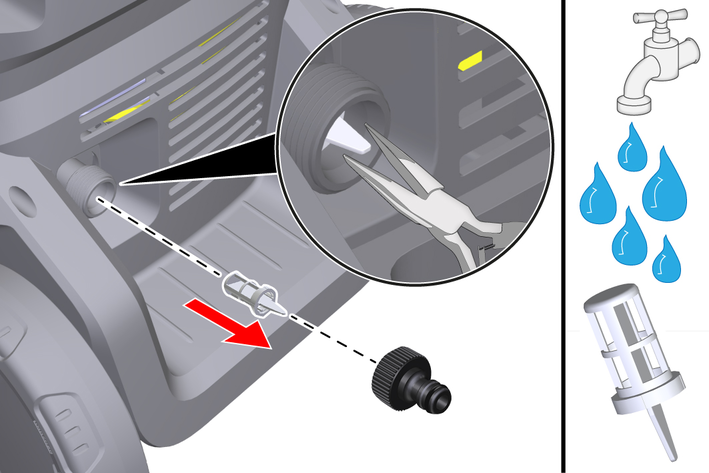

Почиствайте ситото във връзката за вода при необходимост.

1. Развийте съединителя от връзката за водата.

2. Извадете цедката.

   ---



3. Почистете цедката под течаща вода.

4. Поставете цедката в извода за вода.

Преди по-продължително съхранение почистете филтъра за почистващ препарат.

1. Изключете филтъра на маркуча за засмукване на почистващото средство

2. Почистете филтъра за почистващото средство под течаща вода.

   ---



Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервиз.

• Уредът не постига налягане

• Силни колебания на налягането

• Уредът не е херметичен

• Не се засмуква почистващ препарат

Причина:

Подаването на вода е твърде слабо.

Отстраняване:

1. Отворете напълно крана за водата.

2. Проверете подаването на вода за достатъчен дебит.

3. Уверете се, че максималната височина на засмукване не е превишена.

Причина:

Цедката в извода за вода е замърсена.

Отстраняване:

1. Почистете ситото, вж. Почистване на цедката в извода за вода.

Причина:

В уреда има въздух.

Отстраняване:

1. Вентилирайте уреда:

   1. Включете уреда без свързан маркуч за работа под високо налягане за макс. 2 минути и изчакайте, докато водата започне да изтича без мехурчета от извода за високо налягане.

   2. Изключете уреда.

   3. Свържете маркуча за работа под високо налягане.

   4. При всмукателна експлоатация съблюдавайте макс. смукателна височина, вж. Технически данни.

Отстраняване:

1. Почистване на дюзата за високо налягане:

   1. Отстранете замърсяванията от отвора на дюзата с помощта на игла.

   2. Изплакнете дюзата за високо налягане отпред с вода.

2. Проверете количеството на постъпващата вода.

Отстраняване:

1. Малка липса на херметичност е обусловена технически. При значителна липса на херметичност се обърнете към оторизиран сервиз.

Отстраняване:

1. Използвайте тръбата за разпръскване Vario Power и я завъртете докрай в посока “SOFT”.

2. Почистване на филтъра за почистващото средство, вижте Почистване на филтъра за почистващ препарат.

3. Проверете смукателния маркуч за почистващ препарат за прегънати места.

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервиз, като представите касовата бележка.

Допълнителна информация можете да намерите на адрес: www.kaercher.com/dealersearch

Допълнителна гаранционна информация (ако има такава) можете да намерите в страницата „Сервиз“ на местния уебсайт на Kärcher в раздел „Изтегляне“.

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност.

Продукт: Уред за почистване под високо налягане

Тип: K 4, K 4 Premium, KHD 4

2000/14/ЕО

2006/42/ЕО (+2009/127/ЕО)

2011/65/ЕС

2014/30/ЕС

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/ЕО: Приложение V

Измерено: 86

Гарантирано: 89

Подписващите лица действат от името и като пълномощници на управителния орган.

---

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Виненден, 2023/08/01
