Pomocí aplikace KÄRCHER Home & Garden lze ovládat chytré produkty značky Kärcher a přistupovat k podpůrnému obsahu:

• Informace o produktu a návody k použití

• individuální nastavení přístroje

• Statistiky využití

• Tipy a triky

• Internetový obchod a mnoho dalšího

Naskenujte kód pomocí chytrého telefonu pro přístup k aplikaci Kärcher Home & Garden a dalším informacím.

	1.679-610.0
	1.679-611.0

Před prvním použitím přístroje si přečtěte tuto kapitolu o bezpečnosti a původní návod k používání. Řiďte se jimi. Uschovejte původní návod k používání pro pozdější použití nebo dalšího vlastníka.

• Kromě pokynů v návodu k použití musíte dodržovat všeobecné zákonné bezpečnostní předpisy a předpisy pro prevenci úrazů.

• Výstražné a informační štítky umístěné na přístroji poskytují důležité pokyny pro bezpečný provoz.

Hlavní spínač brání nechtěnému provozu přístroje.

Zajištění zablokuje páku vysokotlaké pistole a zabrání neúmyslnému zapnutí přístroje.

Při uvolnění páky vysokotlaké pistole vypne tlakový spínač čerpadlo a vysokotlaký paprsek se zastaví. Při stlačení páky se čerpadlo opět zapne.

V případě příliš velkého odběru proudu motorový jistič přístroj vypne.

Vysokotlaký čistič používejte výhradně pro soukromé domácí použití.

Vysokotlaký čistič je určený pro čištění strojů, vozidel, zdiva, nářadí, fasád, teras, zahradního náčiní atd. vysokotlakým vodním paprskem.

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Procesy čištění, u nichž vzniká odpadní voda obsahující oleje, např. mytí motoru, mytí spodků vozidel se smí provádět pouze v mycích boxech s odlučovačem oleje.

Práce s čisticími prostředky se smí provádět výhradně na vodotěsných pracovních plochách s připojením ke kanalizaci odpadních vod. Čisticí prostředky nesmí proniknout do vod nebo půdy.

Odběr vody z veřejných vod je v některých zemích zakázaný.

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

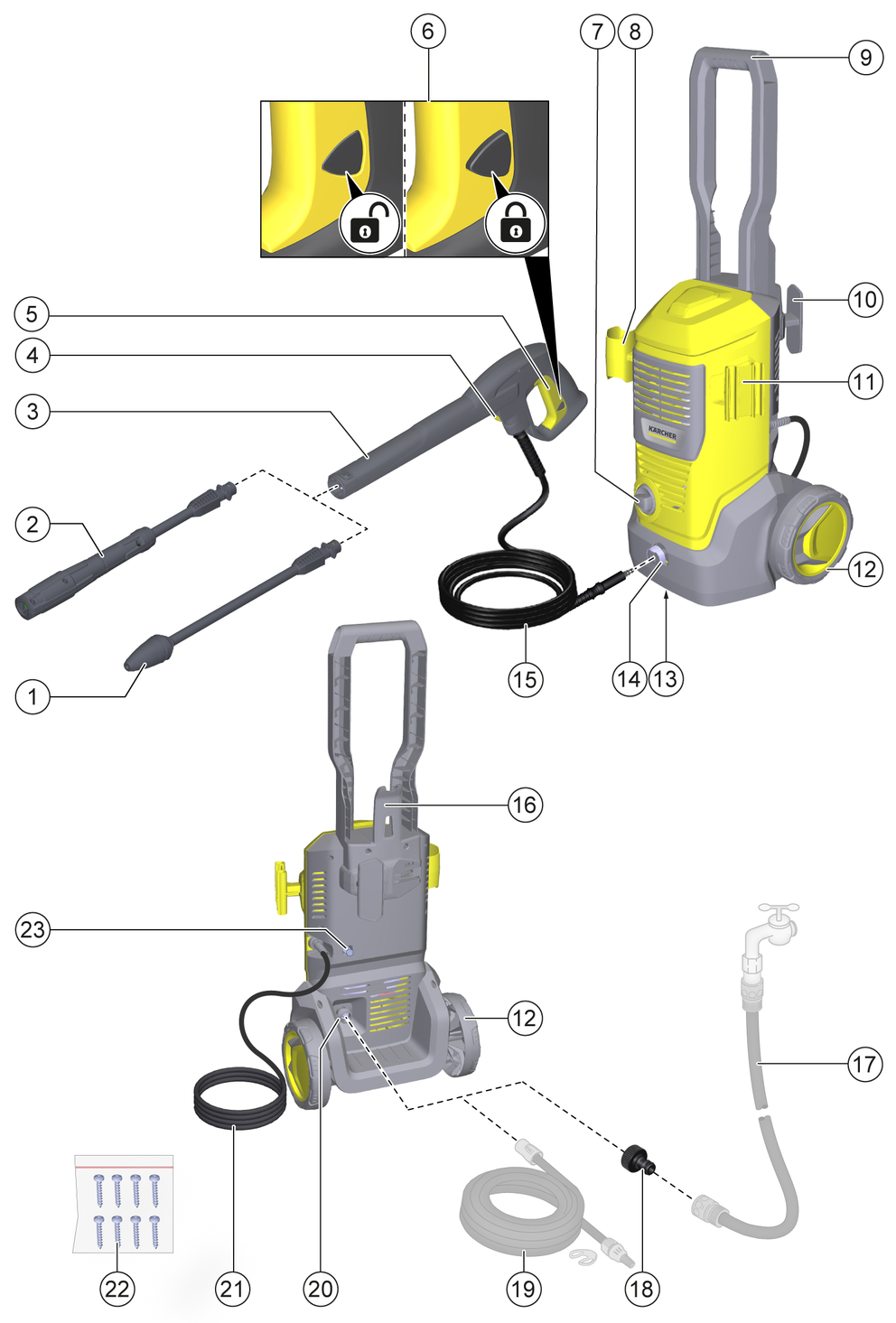

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

---

1. Pracovní nástavec, fréza na nečistoty v případě odolného znečištění
2. Pracovní nástavec Vario Power pro nejběžnější úlohy čištěníPracovní tlak lze plynule zvyšovat od SOFT do HARD. Pro přestavení pracovního tlaku uvolněte páku ruční stříkací pistole a pracovní nástavec otočte do požadované polohy. Jakmile je pracovní nástavec až na doraz pootočený ve směru SOFT, je možné přidávkovat čisticí prostředky.
3. Vysokotlaká pistole
4. Uvolňovací tlačítko
5. Páka vysokotlaké pistole
6. Zajištění vysokotlaké pistole
7. Hlavní spínač „0/OFF” / „I/ON“
8. Místo uložení pro vysokotlakou pistoli
9. Přepravní držadlo
10. Místo uložení pro vysokotlakou hadici / síťové přívodní vedení
11. Místo uložení pracovních nástavců
12. Kolo
13. Typový štítek
14. Svorka pro připojení / odpojení vysokotlaké hadice
15. Vysokotlaká hadice
16. Držák na láhev s čisticím prostředkem
17. *Zahradní hadice (vyztužená tkaninou, průměr nejméně 1/2 palce (13 mm), délka nejméně 7,5 m, s běžně dostupnou rychlospojkou)
18. Spojka pro vodní přípojku
19. **Sací hadice KÄRCHER pro přívod vody z otevřených nádrží
20. Vodní přípojka s vestavěným sítem
21. Síťové přívodní vedení se síťovou zástrčkou
22. Šrouby
23. Hadice na sání čisticího prostředku s filtrem čisticího prostředku

* dodatečně nutné

** k dispozici jako volitelné příslušenství

Před uvedením do provozu namontujte volně přiložené součástky na přístroj.

Připravte si dodané šrouby a příslušný šroubovák.

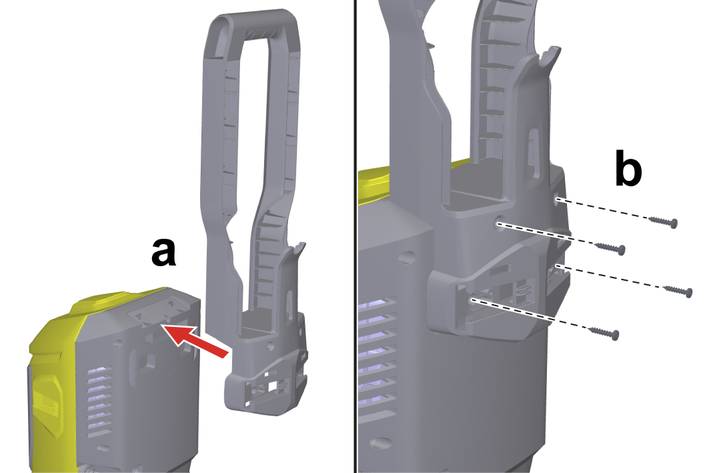

1. Montáž přepravního držadla:

   1. Nasaďte přepravní držadlo na přístroj.

   2. Přepravní držadlo zajistěte 4 šrouby.

   ---

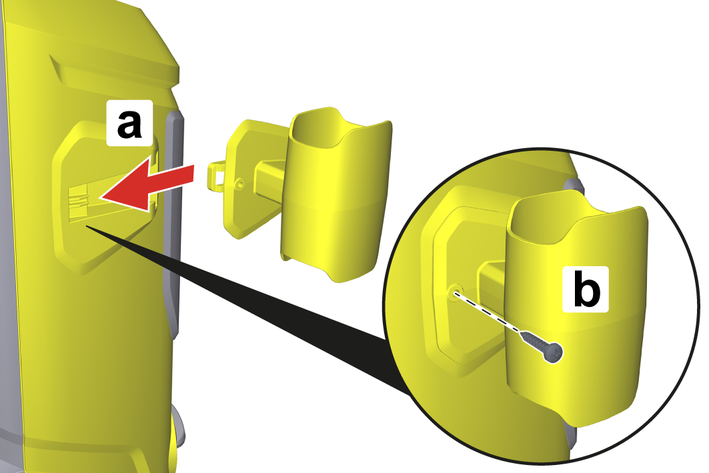

1. Montáž úložiště pro vysokotlakou pistoli:

   1. Úložiště pro vysokotlakou pistoli zasuňte do uchycení na přístroji.

   2. Držte uchycení vysokotlaké pistole v koncové poloze a zajistěte je šroubem.

   ---

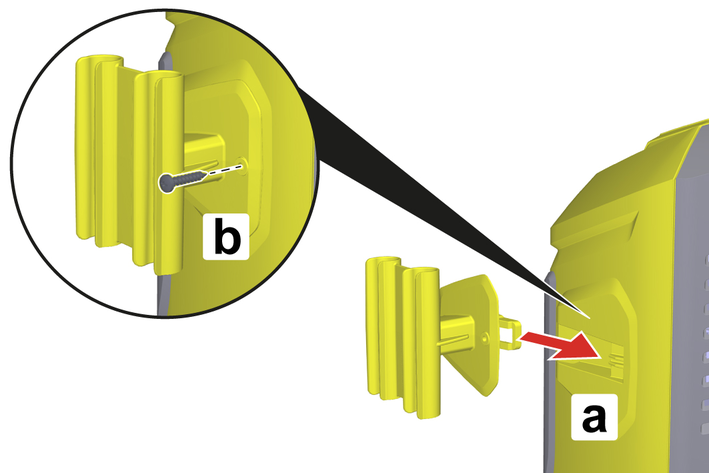

1. Montáž úložiště pro pracovní nástavce:

   1. Úložiště pro pracovní nástavce zasuňte do uchycení na přístroji.

   2. Držte uchycení pro pracovní nástavce v koncové poloze a zajistěte je šroubem.

   ---

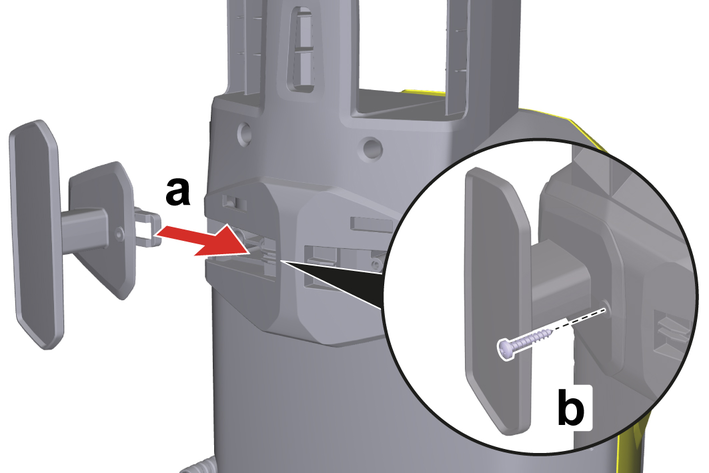

1. Montáž úložiště pro vysokotlakou hadici / síťové přívodní vedení:

   1. Úložiště pro vysokotlakou hadici / síťové přívodní vedení zasuňte do uchycení na přepravním držadle.

   2. Držte úložiště pro vysokotlakou hadici / síťové přívodní vedení v koncové poloze a zajistěte je šroubem.

   ---

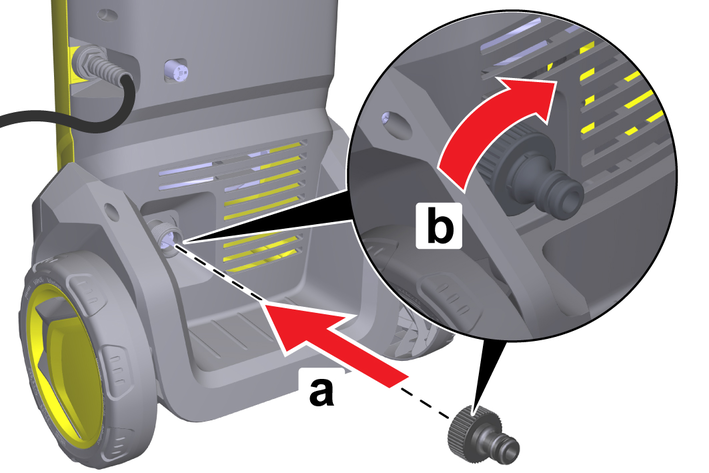

1. Našroubujte spojku pro vodní přípojku na vodní přípojku přístroje.

   ---



1. Postavte přístroj na rovnou plochu.

2. POZOR

   Nebezpečí poškození při provozu s navinutou vysokotlakou hadicí!

   Poškozená vysokotlaká hadice.

   Před uvedením přístroje do provozu úplně odviňte vysokotlakou hadici a odložte ji bez uzlů, smyček a zákrutů.

   Vysokotlakou hadici úplně odviňte a roztáhněte ji bez uzlů, smyček a zákrutů.

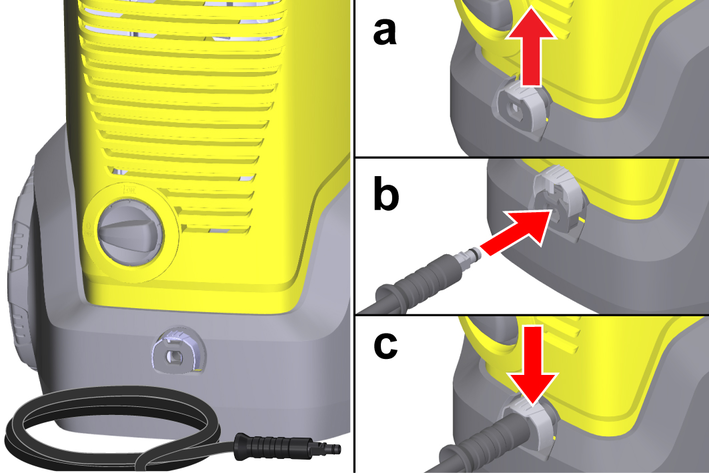

3. Připojte vysokotlakou hadici v přístroji.

   1. Vytáhněte svorku na spojce nahoru.

   2. Vysokotlakou hadici zastrčte do spojky.

   3. Stiskněte svorku na spojce.

      ---

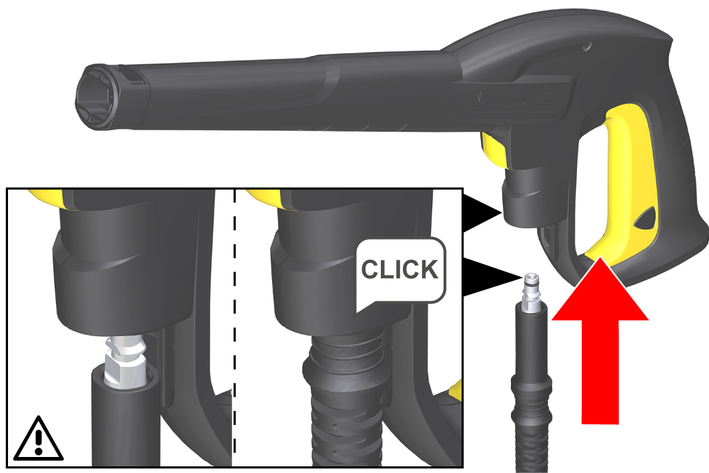

4. Vysokotlakou hadici zasuňte do vysokotlaké pistole, až slyšitelně zaskočí.

   ---



   Upozornění

   Dbejte na správné ustavení vsuvky.

5. Zkontrolujte bezpečné spojení zatáhnutím za vysokotlakou hadici.

6. Zastrčte síťovou zástrčku do zásuvky.

Připojovací hodnoty viz Technické údaje nebo typový štítek.

Dodržujte předpisy stanovené vodárnou.

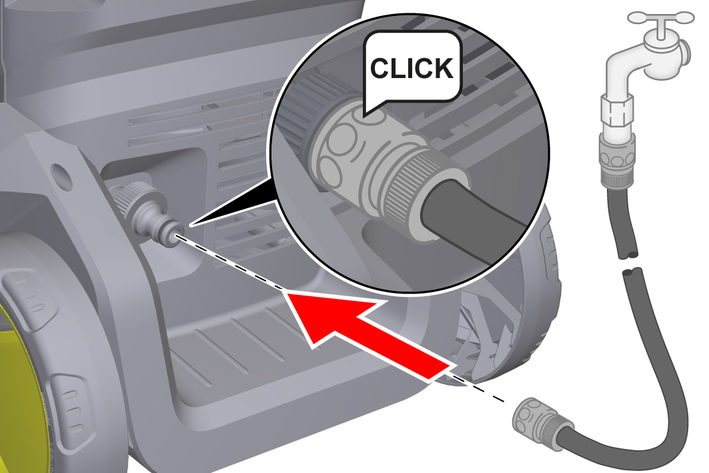

1. Zahradní hadici nastrčte na spojku pro vodní přípojku.

   ---



2. Zahradní hadici připojte k vodovodu.

3. Úplně otevřete vodovodní kohoutek.

Tento vysokotlaký čistič je vhodný pro odsávání povrchové vody sací hadicí KÄRCHER, např.z kádí na dešťovou vodu nebo rybníčků (maximální sací výška viz Technické údaje).

1. Odšroubujte spojku z vodní přípojky.

2. Sací hadici naplňte vodou.

3. Sací hadici našroubujte na vodní přípojku přístroje a zavěste ji do vodního zdroje (např.. káď na dešťovou vodu).

1. Zapněte přístroj „I/ON”.

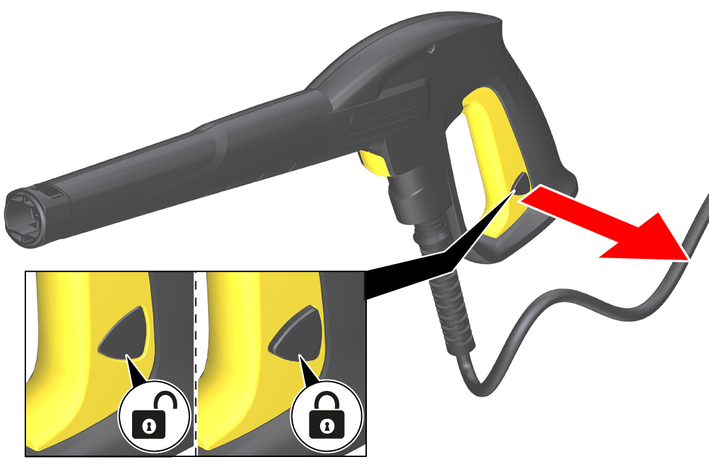

2. Odblokujte páku vysokotlaké pistole.

3. Stiskněte páku vysokotlaké pistole.

   Přístroj se zapne.

4. Nechte přístroj běžet po dobu nanejvýše 2 minut, dokud u vysokotlaké pistole nevystoupí voda bez bublinek.

5. Uvolněte spouštěcí páčku vysokotlaké pistole.

6. Zajistěte páku vysokotlaké pistole.

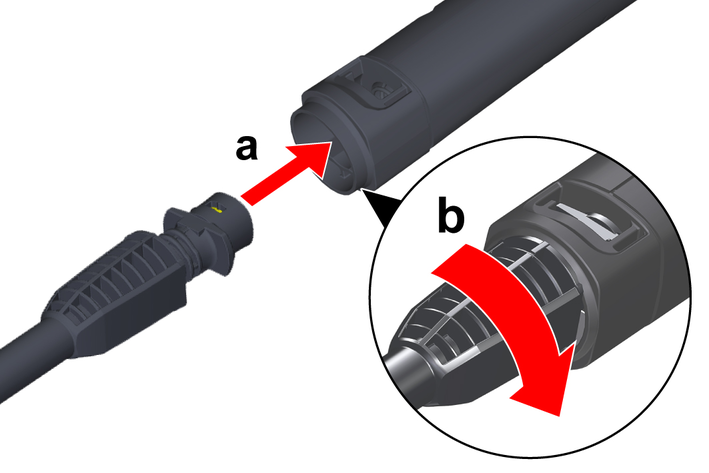

1. Nasaďte pracovní nástavec do vysokotlaké pistole a zajistěte ho otočením o 90°.

   ---



2. Zapněte přístroj („I/ON”).

3. Odblokujte páku vysokotlaké pistole.

4. Stiskněte páku vysokotlaké pistole.

   Přístroj se zapne.

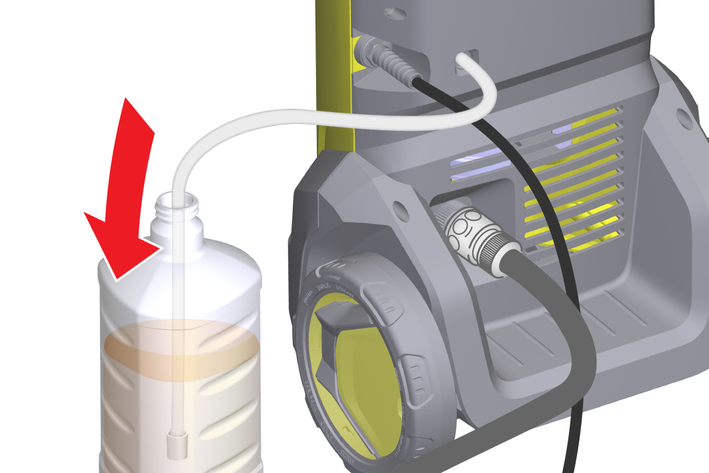

1. Sací hadici pro čisticí prostředky vytáhněte z krytu v požadované délce.

   ---



2. Zavěste sací hadici pro čisticí prostředky do nádrže s roztokem čisticího prostředku.

3. Použijte pracovní nástavec Vario Power.

4. Pootočte pracovní nástavec do polohy „SOFT” až na doraz.

   Za provozu je roztok čisticího prostředku přidáván do vodního paprsku.

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

1. Přístroj vypláchněte čistou vodou po dobu cca 30 sekund.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

   Při uvolnění páky se čerpadlo vypne. Vysoký tlak zůstane v systému zachován.

2. Zajistěte páku vysokotlaké pistole.

   ---



3. V případě pracovních přestávek nad 5 minut přístroj vypněte „0/OFF”.

1. Uvolněte spouštěcí páčku vysokotlaké pistole.

2. Zavřete vodovodní kohoutek.

3. Stiskněte páku vysokotlaké pistole po dobu 30 sekund.

   Systém se zbaví zbylého tlaku.

4. Uvolněte spouštěcí páčku vysokotlaké pistole.

5. Zajistěte páku vysokotlaké pistole.

6. Vypněte přístroj „0/OFF“.

7. Odpojte přístroj od zásobování vodou.

8. Síťovou zástrčku vytáhněte ze zásuvky.

1. Přístroj tahejte za přepravní držadlo.

1. Zajistěte přístroj proti sklouznutí a překlopení.

1. Umístěte zařízení na vodorovný, rovný povrch.

2. Stiskněte uvolňovací tlačítko na vysokotlaké pistoli a odpojte vysokotlakou hadici od vysokotlaké pistole.

3. Odmontujte pracovní nástavec z vysokotlaké pistole.

4. Pracovní nástavce a vysokotlakou pistoli uložte na příslušné úložiště.

5. Odpojte vysokotlakou hadici od přístroje.

6. Uložte vysokotlakou hadici v přístroji.

7. Uložte síťové přívodní vedení se síťovou zástrčkou na přístroji.

Před delším skladování dbejte na dodatečná upozornění, viz Péče a údržba.

1. Odpojte přístroj od přívodu vody.

2. Odpojte vysokotlakou hadici od přístroje.

3. Zapněte přístroj („I/ON”).

4. Vyčkejte maximálně 1 minutu, dokud voda zcela nepřestane unikat z přípojky vysokého tlaku.

5. Vypněte přístroj („0/OFF“).

6. Přístroj a příslušenství skladujte v prostoru odolném proti mrazu.

Přístroj je bezúdržbový, tj. nemusíte provádět pravidelné údržbářské práce.

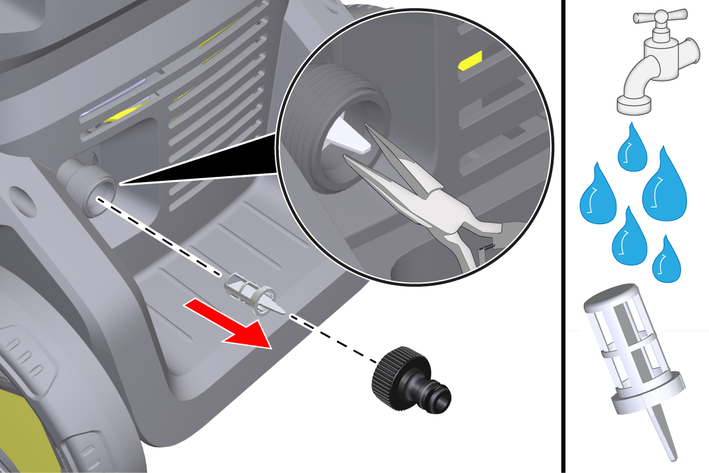

V případě potřeby vyčistěte síto ve vodní přípojce.

1. Odšroubujte spojku na vodní přípojce.

2. Vytáhněte síto.

   ---



3. Síto očistěte pod tekoucí vodou.

4. Síto vsaďte do vodní přípojky.

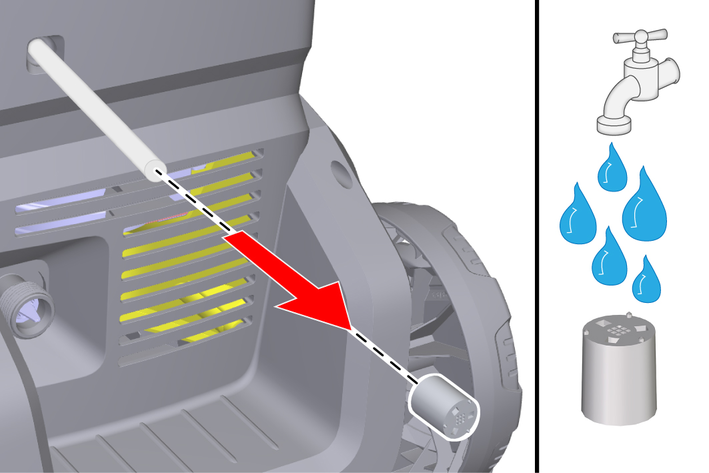

Očistěte filtr čisticího prostředku před delším uskladnění.

1. Stáhněte filtr čisticího prostředku z hadice na sání čisticího prostředku.

2. Filtr čisticího prostředku očistěte pod tekoucí vodou.

   ---



Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při zde neuvedených poruchách se prosím obraťte na autorizovaný zákaznický servis.

• Přístroj neběží

• Nedochází k natlakování přístroje

• Silné výkyvy tlaku

• Přístroj netěsný

• Nedochází k nasávání čisticího prostředku

Odstranění:

1. Stiskněte páku vysokotlaké pistole.

   Přístroj se zapne.

2. Zkontrolujte, zda údaj o napětí na typovém štítku shoduje s napětím zdroje el. proudu.

3. Zkontrolujte nezávadnost síťového přívodního vedení.

Příčina:

Přívod vody je příliš malý.

Odstranění:

1. Úplně otevřete vodovodní kohoutek.

2. Zkontrolujte, zda přívod vody vykazuje dostatečné čerpané množství.

3. Zajistěte, že není překročena maximální sací výška.

Příčina:

Síto ve vodní přípojce je znečištěné.

Odstranění:

1. Vyčistěte síto, viz Čištění síta ve vodní přípojce.

Příčina:

V přístroji je vzduch.

Odstranění:

1. Odvzdušněte přístroj:

   1. Zapněte přístroj bez připojené vysokotlaké hadice na dobu max. 2 minut a vyčkejte, dokud u přípojky vysokého tlaku nevystoupí voda bez bublinek.

   2. Vypněte přístroj.

   3. Připojte vysokotlakou hadici.

   4. Při sání dodržujte max. sací výšku, viz Technické údaje.

Odstranění:

1. Čištění vysokotlaké trysky:

   1. Odstraňte jehlou nečistoty z otvoru trysky.

   2. Vysokotlakou trysku vypláchněte zepředu vodou.

2. Zkontrolujte množství přiváděné vody.

Odstranění:

1. Nepatrná netěsnost přístroje má technické příčiny. V případě silné netěsnosti se obraťte na autorizovaný zákaznický servis.

Odstranění:

1. Použijte pracovní nástavec Vario Power a pootočte jím ve směru „SOFT“ až na doraz.

2. Čištění filtru čisticího prostředku, viz Čištění filtru čisticího prostředku.

3. Zkontrolujte sací hadici pro čisticí prostředek, zda se na ní nenacházejí místa zlomu.

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu.

Bližší informace naleznete na adrese: www.kaercher.com/dealersearch

Další informace o záruce (jsou-li k dispozici) naleznete v servisní sekci na webové stránce místního zastoupení firmy Kärcher v části „Dokumenty ke stažení“.

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost.

Výrobek: Vysokotlaký čistič

Typ: K 5, K 5 Classic, K 5 Pure, K6

2000/14/ES

2006/42/ES (+2009/127/ES)

2011/65/EU

2014/30/EU

EN 60335-1

EN 60335-2-79

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/ES: Příloha V

K 5, K 5 Pure, K6

Naměřeno: 88

Zaručeno: 91

K 5 Classic

Naměřeno: 89

Zaručeno: 92

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

---

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2024/10/01
