Enne seadme esmast kasutamist lugege see ohutusalane peatükk ja antud algupärane kasutusjuhend läbi. Toimige neile vastavalt. Hoidke algupärane kasutusjuhend hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

• Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutusalaseid ja õnnetuse ennetamise eeskirju.

• Seadmele paigaldatud hoiatussildid ja osutavad sildid annavad olulisi juhiseid ohutuks käituseks.

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib õlisisaldusega heitvesi, nt mootoripesu, aluspõranda pesu, tohib teostada ainult õliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühendatud tööpindadel. Ärge laske puhastusvahendil tungida veekogudesse või mulda.

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Kasutage kõrgsurvepesurit eranditult eramajapidamises.

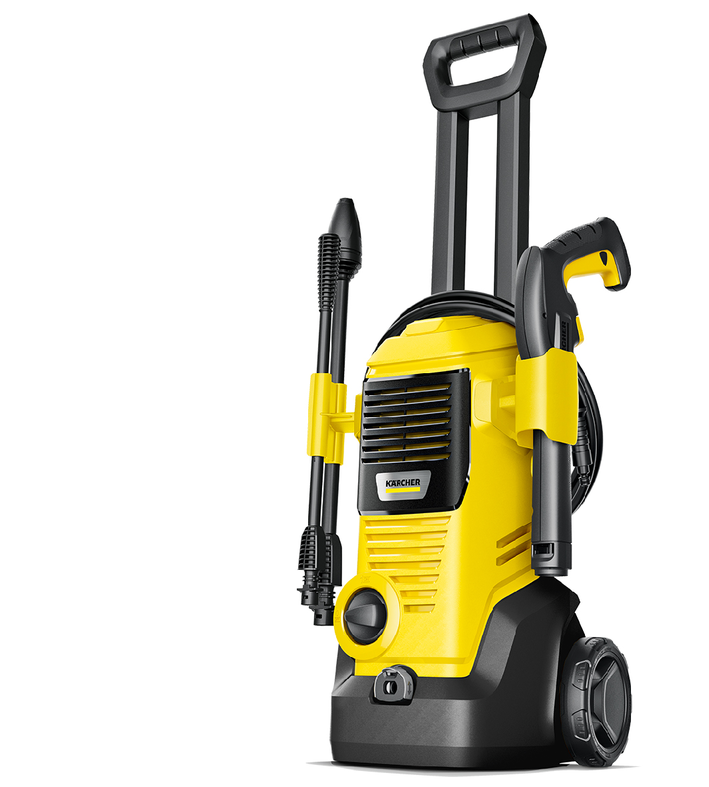

Kõrgsurvepesur on ette nähtud masinate, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks kõrgsurve-veejoaga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

---

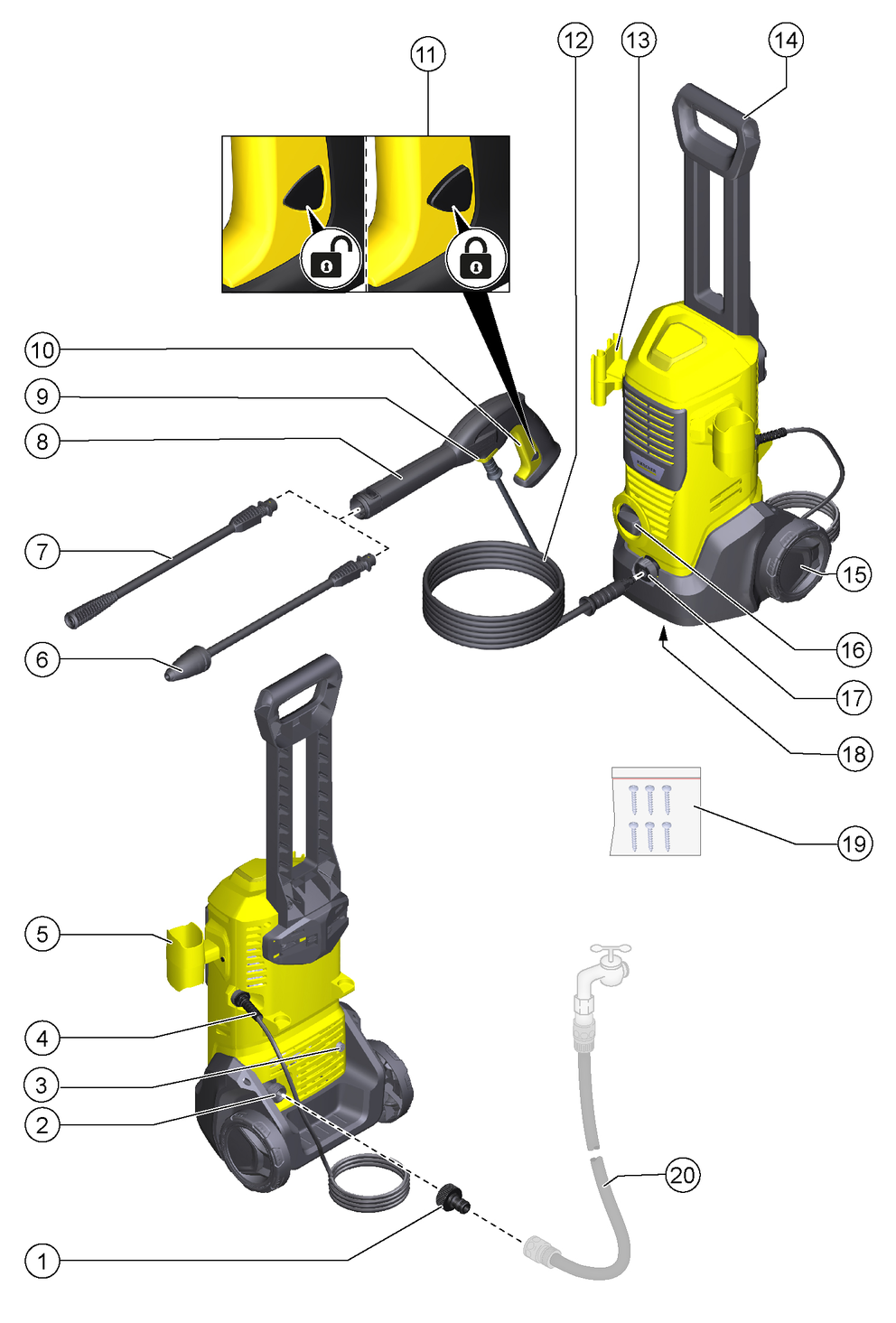

1. Veeühenduse liitmik
2. Paigaldatud sõelaga veeühendus
3. Puhastusvahendi sissevõtuvoolik
4. Võrgupistikuga võrguühendusjuhe
5. Kõrgsurvepüstoli hoidik
6. Mustusefreesiga terasest joatoru raskestieemaldatava mustuse jaoks
7. Kõrgsurvedüüsiga joatoru tavalisteks puhastusülesanneteks
8. Kõrgsurvepüstol
9. Klemm kõrgsurvevooliku ühendamiseks / lahutamiseks
10. Kõrgsurvepüstoli hoob
11. Kõrgsurvepüstoli lukusti
12. Kõrgsurvevoolik
13. Joatoru hoidik
14. Transpordikäepide
15. Transpordiratas
16. Seadmelüliti “0/OFF” / “I/ON”
17. Kõrgsurveühendus
18. Tüübisilt
19. Poldid
20. **Aiavoolik (kangaga tugevdatud, läbimõõt vähemalt 1/2 tolli (13 mm), pikkus vähemalt 7,5 m, kaubanduslikult saadaval oleva kiirühendusega)

** lisaks nõutav

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

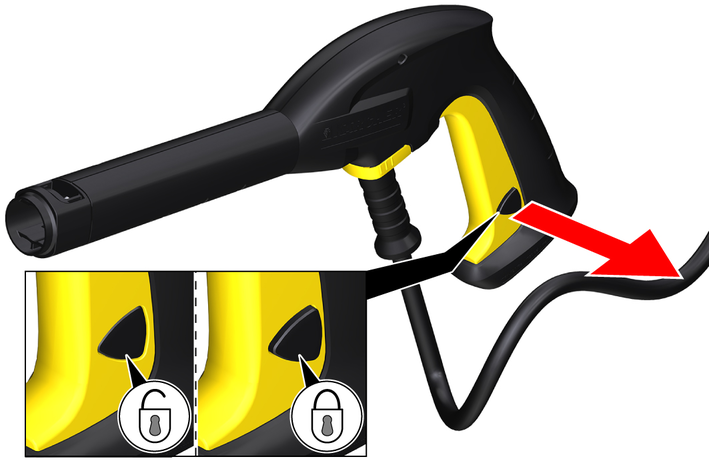

Lukusti blokeerib kõrgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

Pange kaasasolevad kruvid ja nendega sobiv kruvikeeraja valmis.

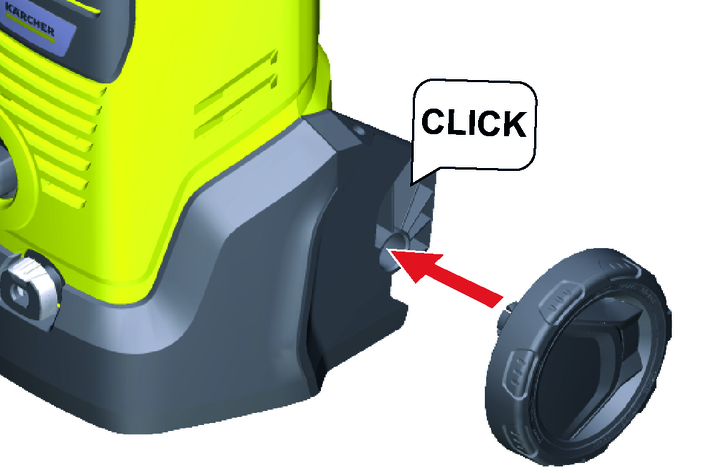

1. Fikseerige rattad seadmel.

   ---

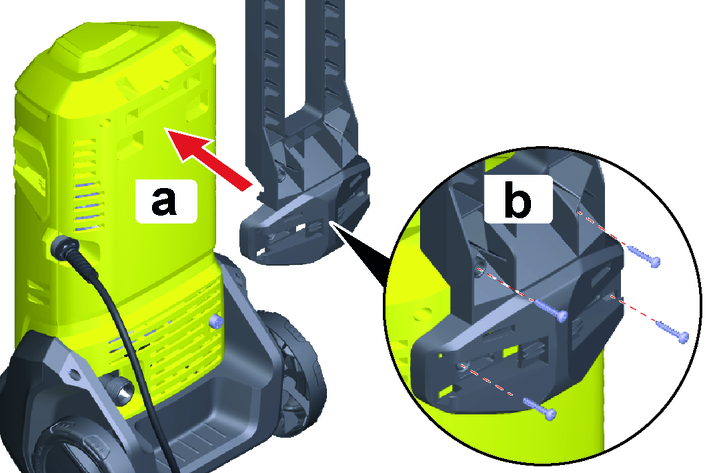

1. Kinnitage transpordikäepide.

2. Kinnitage transpordikäepide 4 kruviga.

   ---

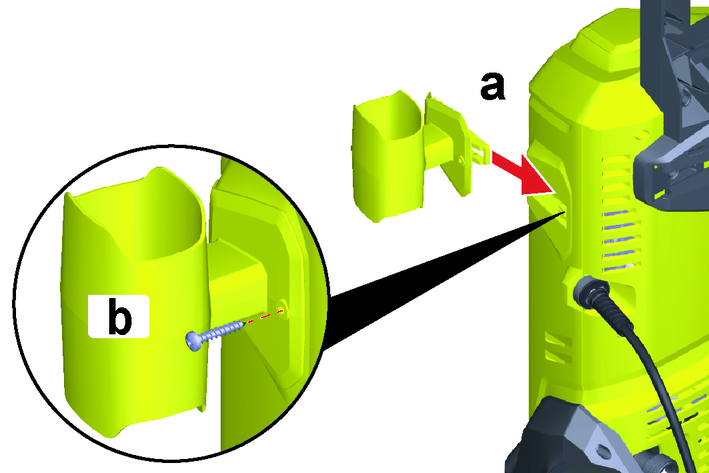

1. Lükake kõrgsurvepüstoli hoidik seadme pessa.

2. Hoidke hoidik lõppasendis ja kinnitage see kruviga.

   ---

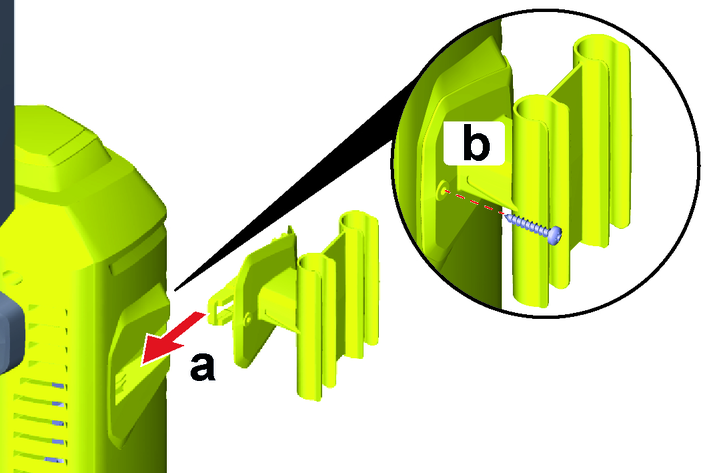

1. Lükake joatorude hoidik seadme pessa.

2. Hoidke hoidik lõppasendis ja kinnitage see kruviga.

   ---

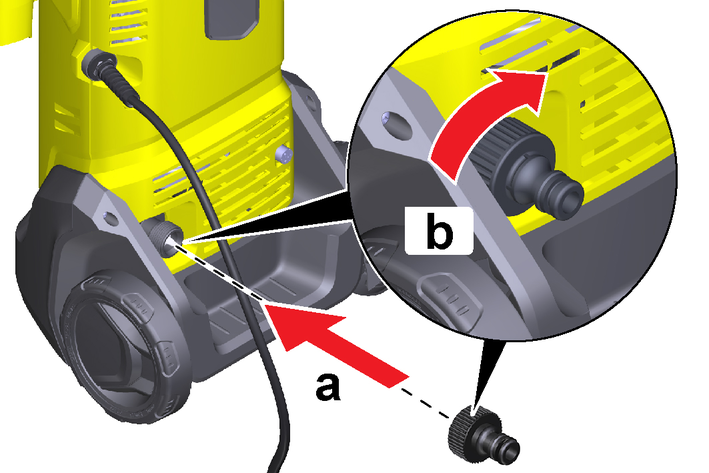

1. Kruvige veeühenduse liitmik seadme veeühendusele.

   ---



1. Asetage seade tasasele pinnale.

2. Keerake kõrgsurvevoolik lahti ning kõrvaldage kõik võimalikud silmused ja keerdumised.

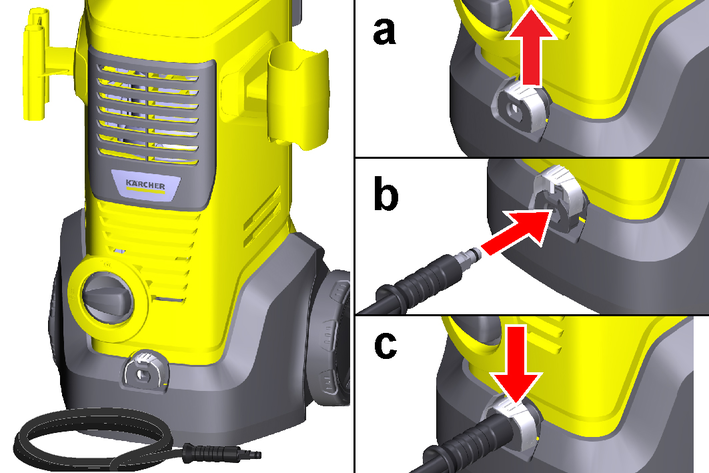

3. Ühendage kõrgsurvevoolik seadme külge.

   1. Tõmmake liitmiku küljes olev klamber üles.

   2. Pistke kõrgsurvevoolik liitmikusse.

   3. Vajutage liitmiku küljes olev klamber alla.

      ---



4. Ühendage kõrgsurvevoolik kõrgsurvepüstoliga.

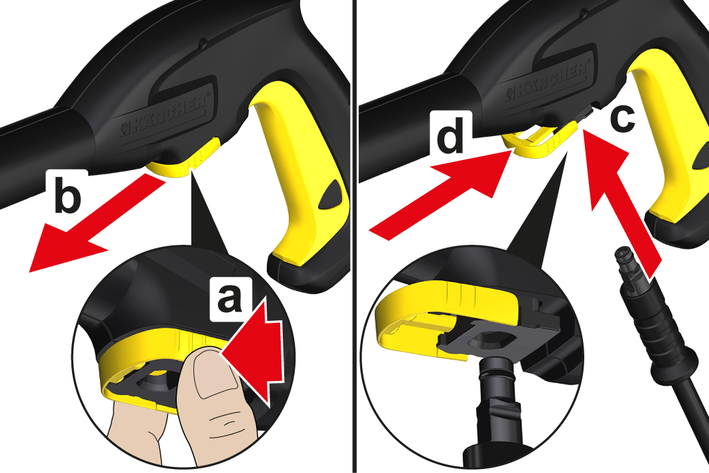

   1. Suruge klamber kokku.

   2. Tõmmake klamber välja.

   3. Pistke kõrgsurvevoolik sisse.

   4. Vajutage klamber sisse, kuni see fikseerub.

      ---



5. Kontrollige kindlaid ühendusi kõrgsurvevoolikust tõmbamisega.

6. Ühendage võrgupistik pistikupessa.

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised andmed.

Järgige veevarustusettevõtte eeskirju.

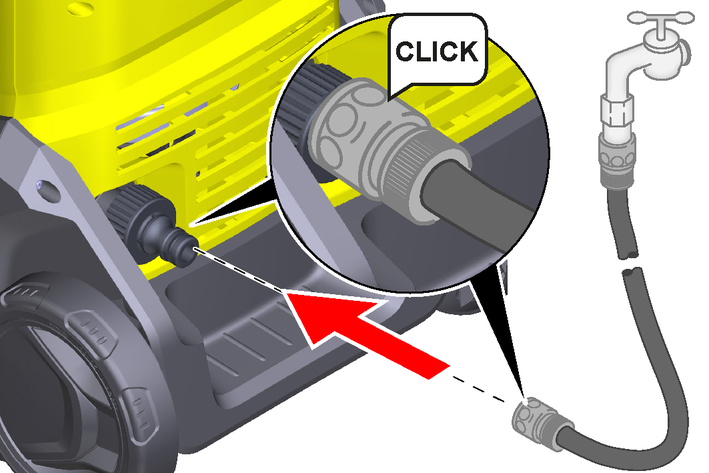

1. Pistke aiavoolik veeühenduse liitmikule.

2. Ühendage aiavoolik veetoru külge.

   ---



3. Avage veekraan täielikult.

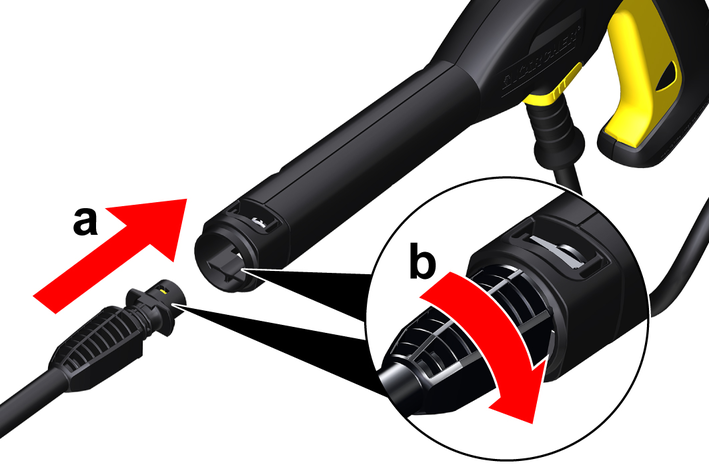

1. Pistke joatoru kõrgsurvepüstolisse ja fikseerige 90° pöördega.

   ---



2. Lülitage seade sisse (“I/ON”).

3. Vabastage kõrgsurvepüstoli hoob.

4. Vajutage kõrgsurvepüstoli hooba.

   Seade lülitub sisse.

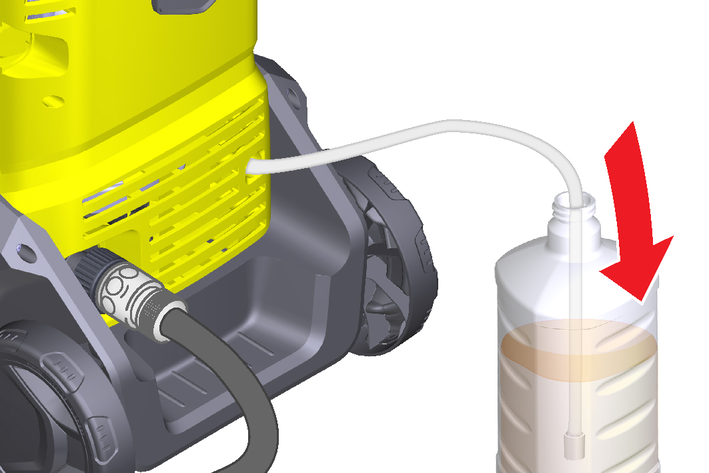

1. Tõmmake puhastusvahendi sissevõtuvoolik soovitud pikkuses korpusest välja.

   ---



2. Riputage puhastusvahendi sissevõtuvoolik puhastusvahendi lahusega täidetud mahutisse.

3. Lahutage joatoru kõrgsurvepüstolist ja töötage ainult kõrgsurvepüstoliga.

   Käituse ajal lisatakse puhastusvahendi lahus veejoale.

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske mõjuda (mitte kuivada).

2. Loputage vabanenud mustus kõrgsurvejoaga maha.

1. Loputage seadet u 30 sekundit puhta veega.

1. Laske kõrgsurvepüstoli hoob lahti.

   Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve süsteemis jääb püsima.

2. Lukustage kõrgsurvepüstoli hoob.

   ---



3. Lülitage üle 5-minutiliste tööpauside korral seade välja “0/OFF”.

1. Laske kõrgsurvepüstoli hoob lahti.

2. Sulgege veekraan.

3. Vajutage kõrgsurvepüstoli hooba 30 sekundit.

   Süsteemi allesjäänud rõhk lastakse välja.

4. Laske kõrgsurvepüstoli hoob lahti.

5. Lukustage kõrgsurvepüstoli hoob.

6. Lülitage seade välja “0/OFF”.

7. Lahutage seade veevarustusest.

8. Tõmmake võrgupistik pistikupesast välja.

1. Tõmmake seadet transpordikäepidemest.

1. Kindlustage seade libisemise ja ümberkukkumise vastu.

1. Pange seade tasasel pinnal seisma.

2. Lahutage kõrgsurvevoolik kõrgsurvepüstolist.

3. Lahutage joatoru kõrgsurvepüstolist.

4. Hoidke mõlemaid joatorusid ja kõrgsurvepüstolit sobivates hoidikutes.

5. Lahutage kõrgsurvevoolik seadmest.

6. Pange kõrgsurvevoolik seadmele hoiule.

7. Hoiustage toitejuhe seadme juures.

Järgige enne pikemat ladustamist täiendavaid juhiseid, vt peatükkiHooldus ja jooksevremont.

1. Lahutage veevarustus seadme küljest.

2. Demonteerige kõrgsurvevoolik seadme küljest.

3. Lülitage seade sisse (“I/ON”).

4. Oodake maksimaalselt 1 minut, kuni kõrgsurveühendusest ei välju enam vett.

5. Lülitage seade välja (“0/OFF”).

6. Hoidke seadet ja tarvikuid külmumiskindlas ruumis.

Seade on hooldusvaba, st Te ei pea regulaarseid hooldustöid teostama.

Puhastage veeühenduses olevat sõela vajaduse korral.

1. Kruvige liitmik veeühenduselt maha.

2. Tõmmake sõel välja.

   ---



3. Puhastage sõela voolava vee all.

4. Pange sõel veeühendusse.

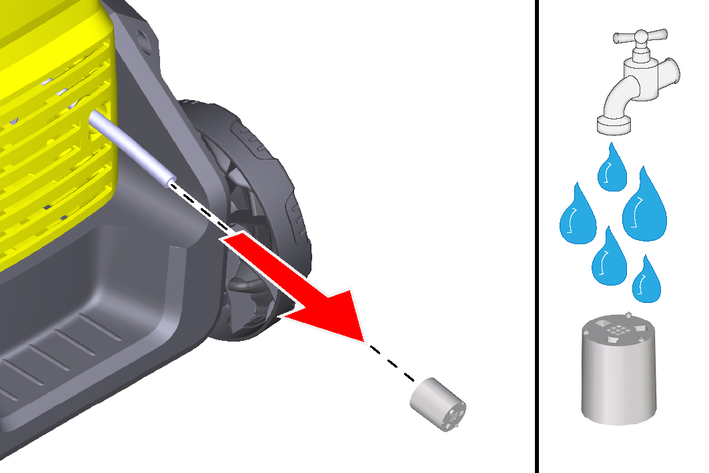

Puhastage puhastusvahendi filter enne pikemat ladustamist.

1. Tõmmake filter puhastusvahendi ühendusvoolikult ära.

2. Puhastage filtrit voolava vee all.

   ---



Riketel on sageli lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nimetamata rikete korral pöörduge palun volitatud klienditeeninduse poole.

• Seade ei tööta

• Seade ei saavuta rõhku

• Tugevad rõhukõikumised

• Seade ebatihe

• Puhastusvahendit ei imeta sisse

Kõrvaldamine:

1. Vajutage kõrgsurvepüstoli hooba.

   Seade lülitub sisse.

2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.

3. Kontrollige toitejuhet kahjustuste suhtes.

Põhjus:

Vee pealevool on liiga väike.

Kõrvaldamine:

1. Avage veekraan täielikult.

2. Kontrollige vee pealevoolu piisava edastuskoguse suhtes.

3. Kontrollige seadistust joatorul.

4. Kontrollige, et maksimaalne sissevõtu kõrgus ei ole ületatud.

Põhjus:

Veeühenduses olev sõel on määrdunud.

Kõrvaldamine:

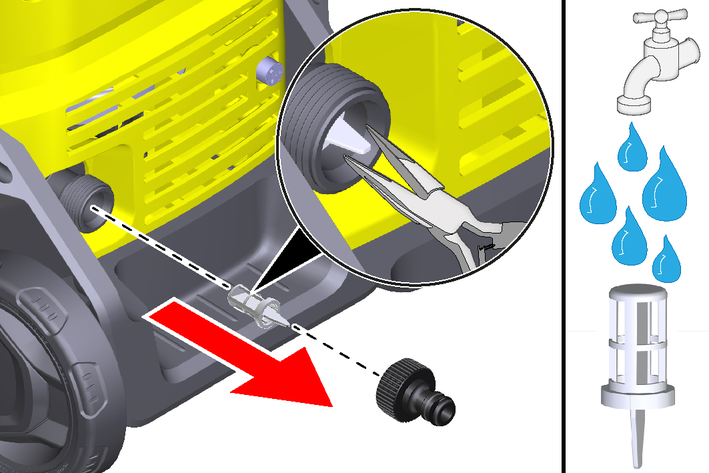

1. Tõmmake sõel veeühendusest näpitstangidega välja.

2. Puhastage sõela voolava vee all.

   ---



Põhjus:

Seadmes on õhku.

Kõrvaldamine:

1. Eemaldage seadmest õhk:

   1. Lülitage seade ilma külgeühendatud joatoruta maksimaalselt 2 minutiks sisse.

   2. Vajutage kõrgsurvepüstolit ja oodake, kuni vesi väljub kõrgsurvepüstolist mullideta.

   3. Ühendage joatoru külge.

Kõrvaldamine:

1. Kõrgsurvedüüsi puhastamine:

   1. Eemaldage mustus nõelaga düüsiavast.

   2. Loputage kõrgsurvedüüsi eest veega.

2. Kontrollige vee pealevoolu kogust.

Kõrvaldamine:

1. Seadme vähene ebatihedus on tehniliselt tingitud. Tugeva ebatiheduse korral võtke ühendust volitatud klienditeenindusega.

Kõrvaldamine:

1. Lahutage joatoru kõrgsurvepüstolist ja töötage ainult kõrgsurvepüstoliga.

2. Puhastage puhastusvahendi imivoolikul olevat filtrit.

3. Kontrollige puhastusvahendi imivoolikut murdunud kohtade suhtes.

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

Lisateavet saab aadressil: www.kaercher.com/dealersearch

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Kõrgsurvepesur

Tüüp: 1.673-xxx

2011/65/EL

2000/14/EÜ

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EÜ: Lisa V

Mõõdetud: 87

Garanteeritud: 90

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

---

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2024/02/01
