اقرأ فصل السلامة هذا ودليل التشغيل الأصلي هذا أيضا قبل استخدام الجهاز لأول مرة. ثم تصرف طبقًا لذلك. حافظ على دليل التشغيل الأصلي للاستخدام لاحقًا أو تسليمه للمالك التالي.

• عليك إلى جانب الإرشادات الواردة في دليل التشغيل مراعاة القواعد العامة للسلامة والوقاية من الحوادث والتي يحددها المشرع القانوني.

• تشير علامات الإرشاد والتحذير الموجودة على الجهاز إلى الأرشادات الهامة للتشغيل الآمن.

مفتاح الجهاز يمنع تشغيل الجهاز دون قصد.

القفل يحجب الرافعة، ومسدس الضغط العالي، ويمنع بدء تشغيل الجهاز دون قصد.

عند تحرير الرافعة مع مسدس الضغط العالي، يوقف مفتاح الضغط المضخة، ويوقف شعاع الضغط العالي. عند الضغط على الذراع، يتم تشغيل المضخة ثانيةً.

في حالة وجود تيار عالي للغاية، يُغلق مفتاح حماية المحرك الجهاز.

استخدم منظفات الضغط العالي للاستعمال المنزلي فقط.

منظفات الضغط العالي مخصصة لتنظيف الماكينات والسيارات والمباني والعدد والواجهات والشرفات ومعدات الحدائق وغيرها وذلك باستخدام الضغط العالي لشعاع المياه.

المواد المستخدمة في التغليف قابلة لإعادة التدوير. يرجى التخلص من مواد التغليف بطريقة تحافظ على البيئة.

تحتوي الأجهزة الكهربائية والإلكترونية على مواد قيّمة قابلة لإعادة التدوير وغالبًا ما تحتوي أيضا على مكونات مثل البطاريات، أو المراكمات أو الزيوت والتي قد تشكل خطورة على صحة الإنسان والبيئة في حالة التعامل معها بشكل غير صحيح أو إذا تم التخلص منها بصورة خاطئة. إلا أن هذه المكونات ضرورية لتشغيل الجهاز بصورة سليمة. لا يجوز التخلص من الأجهزة المميزة بهذا الرمز مع النفايات المنزلية.

أعمال التنظيف التي يتكون فيها مياه عادمة تحتوي على زيوت، مثل غسل المُحركات، وغسل الهيكل السفلي، لا يُسمح بإجراؤها إلا في أماكن الغسل المزودة بفاصل للزيت.

لا يُسمح بالعمل باستخدام مواد التنظيف إلا في أماكن العمل غير المنفذة للسوائل مع وجود وصلة بقناة المياه المتسخة. لا يُسمح بوصول مواد التنظيف إلى المياه أو إلى التربة السطحية.

استخدام المياه من مجاري المياه العامة غير مسموح به في بعض البلدان.

تجد المعلومات الحالية حول المحتويات على الموقع: www.kaercher.de/REACH

استخدام الملحقات التكميلية الأصلية وقطع الغيار الأصلية فقط، والتي تضمن تشغيل الجهاز بشكل آمن وخالٍ من الاختلالات.

تجد المعلومات الخاصة بالملحقات التكميلية وقطع الغيار على الموقع www.kaercher.com.

محتوى تسليم الجهاز مصور على العبوة. تأكد من وجود جميع محتويات العبوة عند فتحها. وفي حالة نقص أية ملحقات تكميلية أو اكتشاف أي تلف بها ناتج عن عملية النقل، يرجى إخطار البائع.

---

---

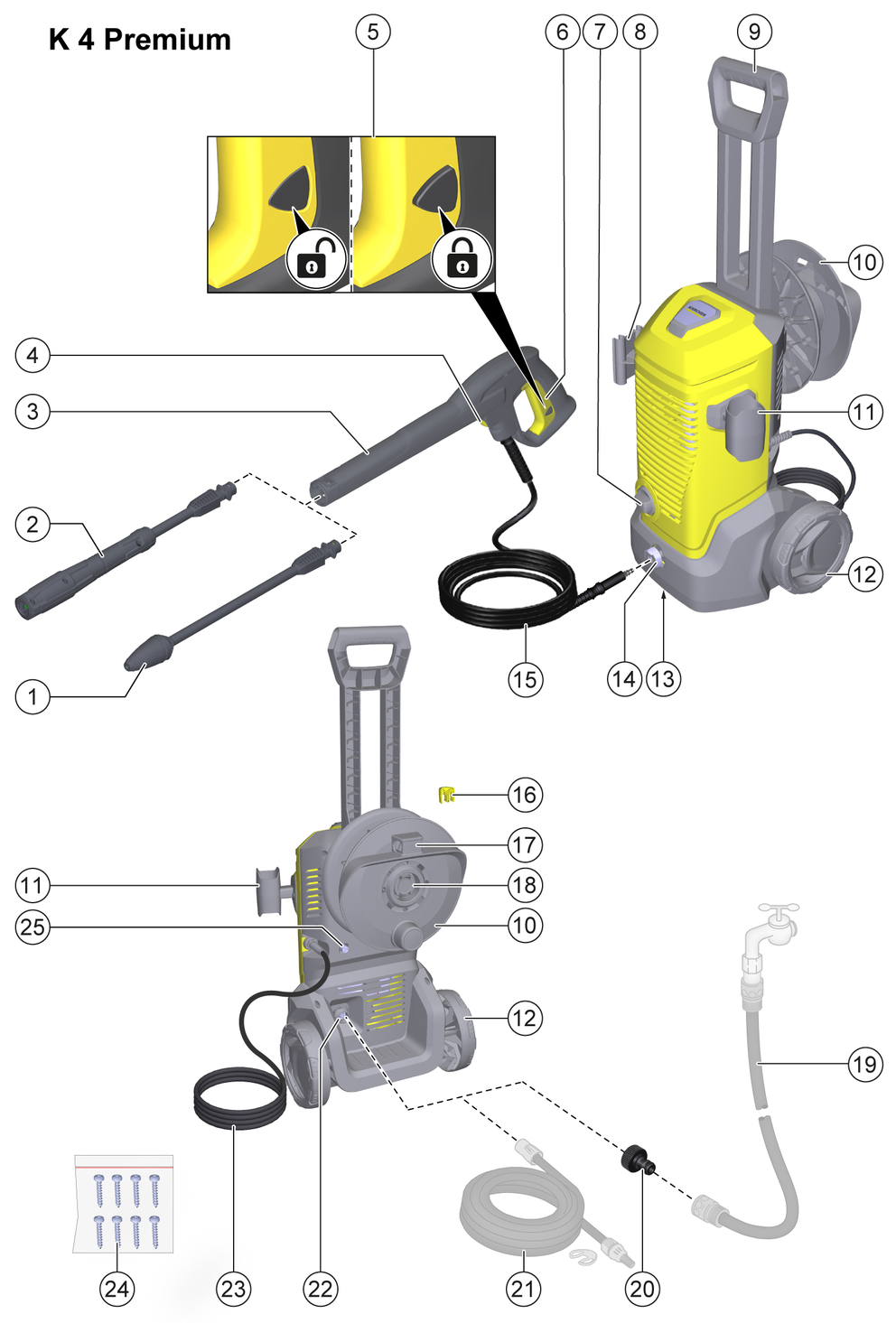

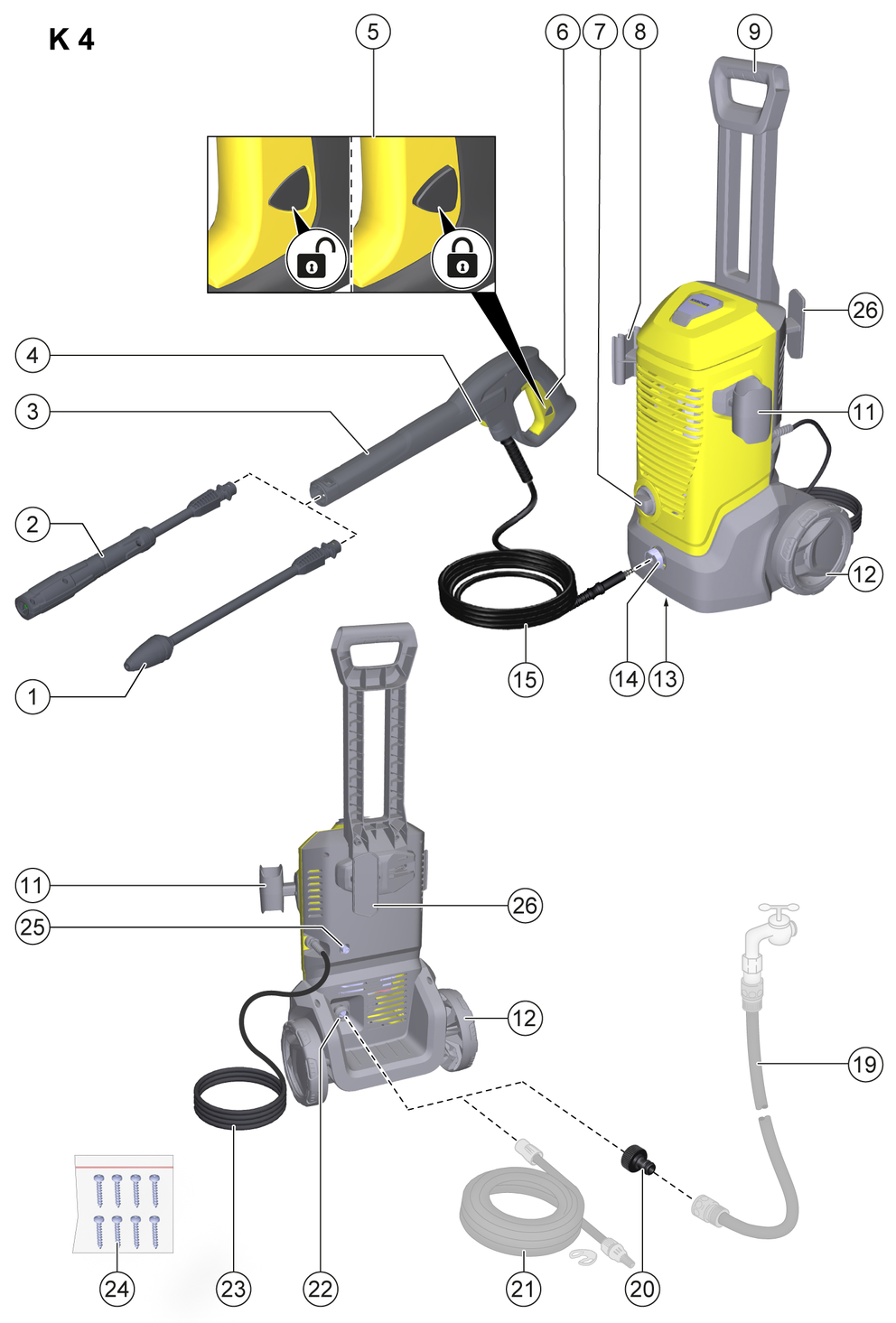

1. أنبوب الرش المزود بناسف الاتساخات لإزالة الاتساخات العنيدة
2. أنبوب الرش Vario Power لمهام التنظيف المعتادةضغط العمل قابل للتعديل بدون تدريج من درجة "SOFT" حتى "HARD". لتعديل ضغط العمل، ينبغي ترك ذراع مسدس الرش وإدارة أنبوب النفث إلى الوضع المرغوب. إذا تم إدارة أنبوب الرش حتى تثبيته في اتجاه SOFT، يُمكن مُعايرة كمية مادة التنظيف.
3. مسدس الضغط العالي
4. زر التحرير
5. قفل مسدس الضغط العالي
6. ذراع مسدس الضغط العالي
7. أدر مفتاح الجهاز إلى الوضع "0/OFF" / "I/ON"
8. حفظ أنابيب النفث
9. مقبض النقل
10. بكرة الخرطوم
11. موضع تخزين مسدس الضغط العالي
12. عجلة
13. لوحة الطراز
14. مشبك لتوصيل/فصل خرطوم الضغط العالي
15. خرطوم الضغط العالي
16. مشبك خرطوم الضغط العالي
17. تثبيت خرطوم الضغط العالي
18. حامل بكرة الخرطوم
19. *خرطوم حديقة (مقوى بالنسيج، قطره لا يقل عن 1/2 بوصة (13 مم)، بطول 7,5 متر على الأقل، مع قارنة سريعة متوفرة تجاريًا)
20. توصيل وصلة المياه
21. **خرطوم الشفط KÄRCHER لإمداد المياه من الحاويات المفتوحة (طلب رقم 2.643-100)
22. وصلة المياه مع مصفاة مُركبة
23. وصلة الشبكة مع قابس الشبكة
24. براغي
25. خرطوم شفط مواد التنظيف مع فلتر مواد التنظيف
26. موضع تخزين خرطوم الضغط العالي / كابل توصيل الكهرباء

** ضروري بشكل إضافي

** متوفر اختياريًا

قبل بدء التشغيل يجب بتركيب الأجزاء المرفقة بالجهاز.

إعداد البراغي المُرفقة، والمفك المناسب لذلك.

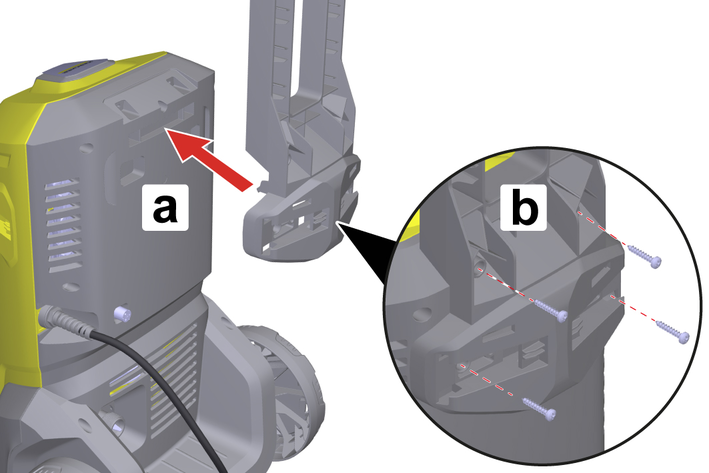

1. تركيب مقبض النقل:

   1. إدخال مقبض النقل في الجهاز.

   2. قم بتأمين مقبض النقل بواسطة 4 براغي.

   ---

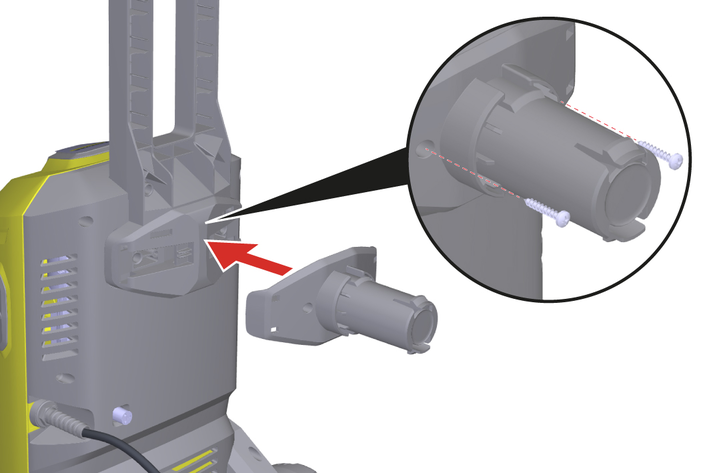

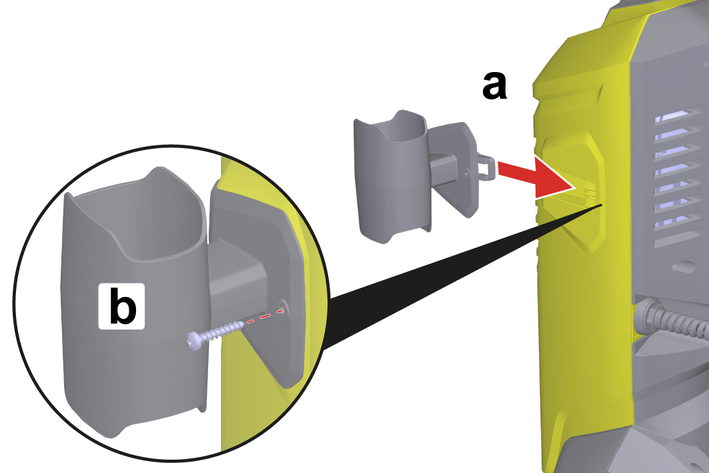

1. تركيب موضع تخزين مسدس الضغط العالي:

   1. أدخل موضع تخزين مسدس الضغط العالي في المبيت الموجود بالجهاز.

   2. أحكم مسك موضع تخزين مسدس الضغط العالي في الموضع النهائي وقم بتأمينه بواسطة برغي.

   ---

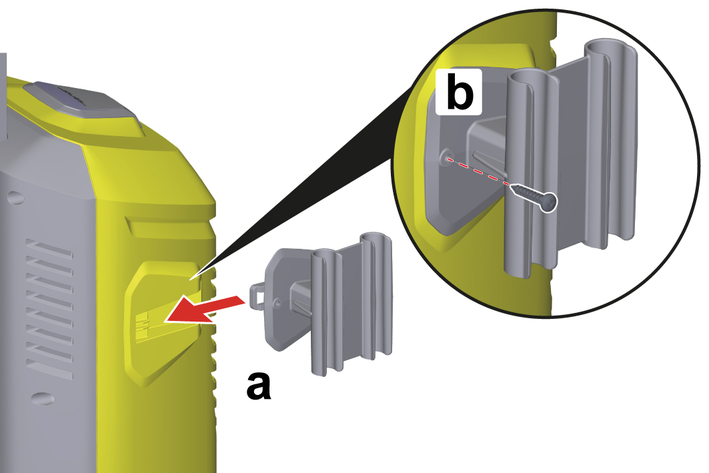

1. تركيب موضع تخزين أنابيب الرش

   1. أدخل موضع تخزين أنابيب الرش في المبيت الموجود بالجهاز.

   2. أحكم مسك موضع تخزين أنبوب الرش في الموضع النهائي وقم بتأمينه بواسطة برغي.

   ---

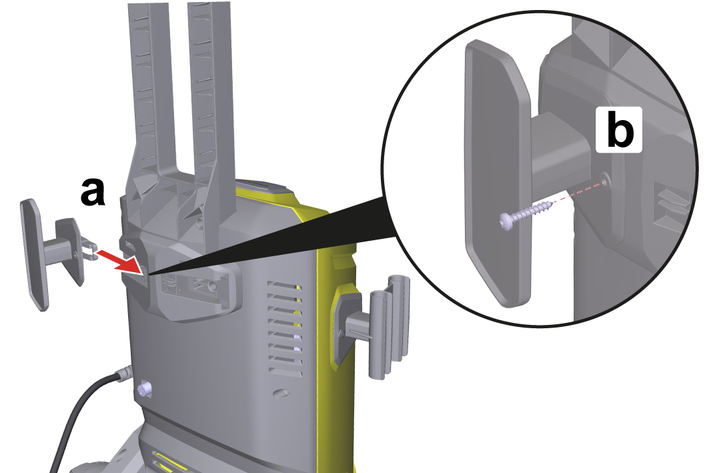

الأجهزة غير المزودة ببكرة خرطوم

1. أدخل مبيت خرطوم الضغط العالي / كابل توصيل الكهرباء من الخارج في المبيت الموجود على مقبض النقل.

2. أحكم مسك موضع التخزين في الموضع النهائي وقم بتأمينه بواسطة برغي.

   ---



الجهاز المزود ببكرة خرطوم

1. قم بتثبيت حامل بكرة الخرطوم.

2. قم بتأمين الحامل بواسطة برغيين.

   ---

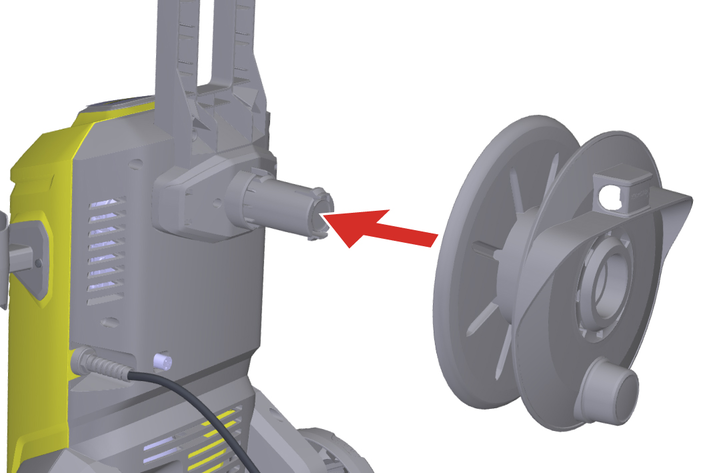

3. قم بتثبيت بكرة الخرطوم.

   تستقر بكرة الخرطوم في مكانها.

   ---

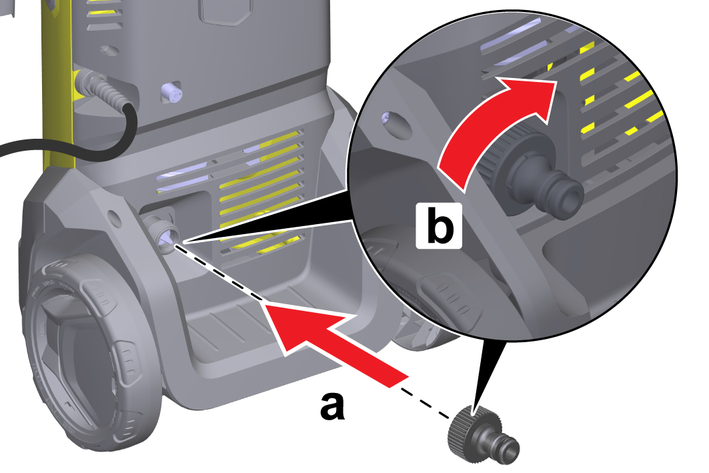

1. ربط التوصيلات الخاصة بوصلات المياه في موضع وصلات المياه بالجهاز.

   ---



1. نصب الجهاز على أرضية مستوية.

2. قم بفرد خرطوم الضغط العالي وتفكيك أي عروات أو التواءات محتملة.

   إرشاد

   الجهاز المزود ببكرة خرطوم: أثناء التشغيل، يجب فرد خرطوم الضغط العالي بالكامل من بكرة الخرطوم.

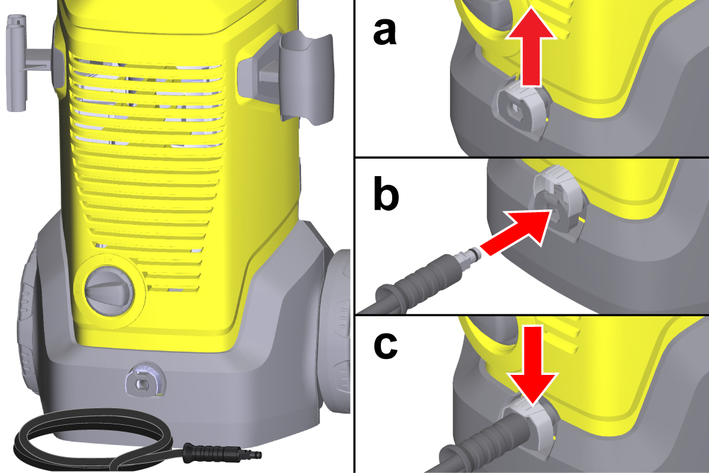

3. قم بتوصيل خرطوم الضغط العالي بالجهاز.

   1. اسحب المشبك الموجود على أداة التوصيل (القارنة) لأعلى.

   2. أدخل خرطوم الضغط العالي في أداة التوصيل (القارنة).

   3. اضغط المشابك الموجودة بأداة التوصيل (القارنة) لأسفل.

      ---

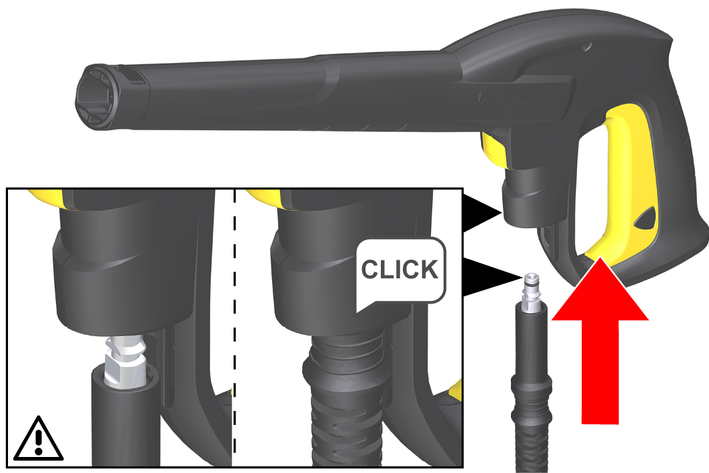

4. إدخال خرطوم الضغط العالي في مسدس الضغط العالي حتى يثبت بشكل مسموع.

   ---



   إرشاد

   مُراعاة الاتجاه السليم للوصلة.

5. التحقق من التوصيل المضمون عن طريق شد خرطوم الضغط العالي.

6. إدخال قابس الشبكة في المقبس.

لمعرفة قيم التوصيل، راجع البيانات الفنية أو لوحة الصُنع.

يجب مراعاة التشريعات التي ينص عليها مرفق الإمداد بالماء.

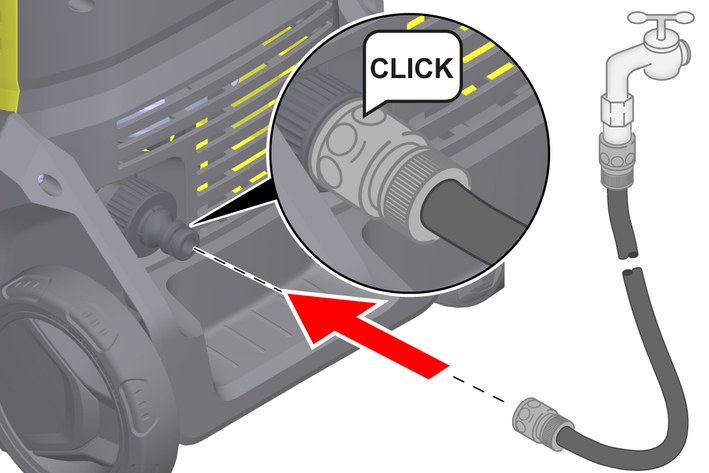

1. إدخال خرطوم الحديقة في التوصيلة الخاصة بوصلة المياه.

   ---



2. توصيل خرطوم الحديقة بصنبور المياه.

3. فتح صنبور المياه بالكامل.

هذا المنظف العامل بالضغط العالي مناسب للاستخدام مع خرطوم الشفط من KÄRCHER لامتصاص المياه السطحية، على سبيل المثال من براميل الأمطار، أو البرَك، (لمعرفة أقصى ارتفاع للشفط، راجع البيانات الفنية).

1. اربط الوصلة في وصلة المياه.

2. املأ خرطوم الشفط بالمياه.

3. أدر خرطوم الشفط من وصلة المياه الخاصة بالجهاز، وتعليقه بأحد مصادر المياه (مثلاً . لبرميل المطر).

1. تشغيل الجهاز "I/ON".

2. فتح رافعة مسدس الضغط العالي.

3. ضغط رافعة مسدس الضغط العالي.

   الجهاز يعمل.

4. اترك الجهاز يعمل بحد أقصى لمدة دقيقتين حتى تخرج المياه بدون فقاعات.

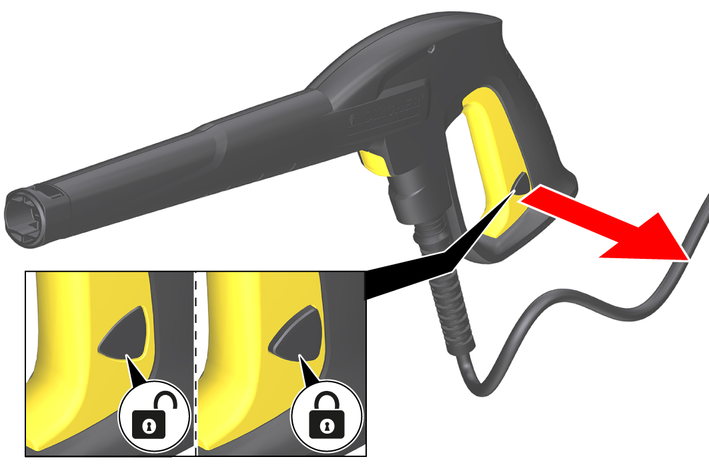

5. تحرير ذراع مسدس الضغط العالي.

6. قفل ذراع مسدس الضغط العالي.

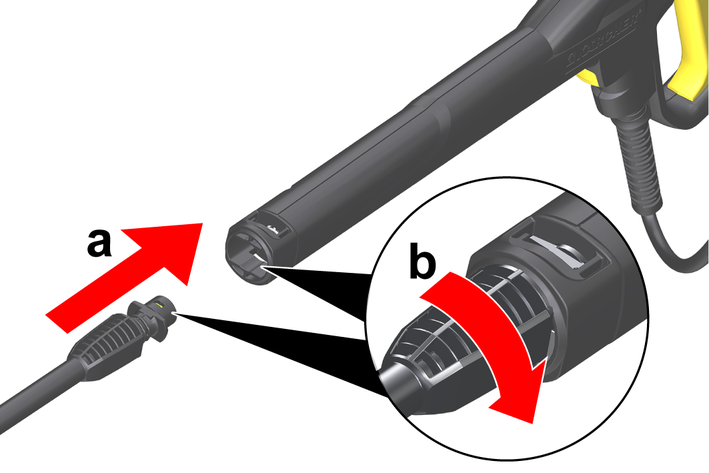

1. أدخل أنبوب النفث في مُسدس الضغط العالي وثبته من خلال إدارته بزاوية 90°.

   ---



2. تشغيل الجهاز ("I/ON").

3. فتح رافعة مسدس الضغط العالي.

4. ضغط رافعة مسدس الضغط العالي.

   الجهاز يعمل.

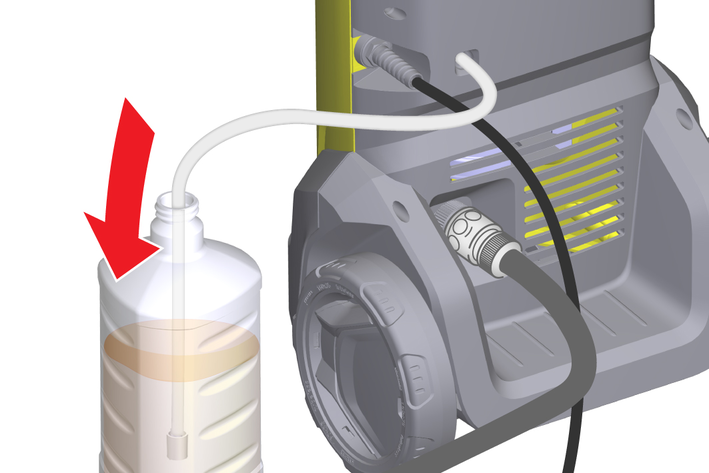

1. اسحب خرطوم شفط مواد التنظيف بالطول المرغوب به من المبيت.

   ---



2. قم بتعليق خرطوم شفط مواد التنظيف في الخزان المزود بمحلول مواد التنظيف.

3. استخدم أنبوب النفث Vario Power.

4. أدر أنبوب الرش إلى الوضع "SOFT" (ناعم) حتى النهاية.

   أثناء التشغيل يتم خلط محلول مواد التنظيف مع شعاع المياه.

1. رش المنظف باقتصادية على السطح الجاف واتركه ليظهر أثره (لا يجف).

2. اشطف الاتساخات المحررة بتيار الضغط العالي.

1. اشطف الجهاز لمدة حوالي 30 ثانية بالمياه النقية.

1. تحرير ذراع مسدس الضغط العالي.

   عند تحرير الذراع، يتم غلق الجهاز يتم الحفاظ على الضغط العالي في النظام.

2. قفل ذراع مسدس الضغط العالي.

   ---



3. عند فترات التوقف عن العمل لمدة تزيد عن 5 دقائق اغلق الجهاز “0/OFF”.

1. تحرير ذراع مسدس الضغط العالي.

2. أغلق صنبور المياه.

3. ضغط ذراع مسدس الضغط العالي لمدة 30 ثانية.

   يتم تبديد الضغط المتبقي في النظام.

4. تحرير ذراع مسدس الضغط العالي.

5. قفل ذراع مسدس الضغط العالي.

6. أطفئ الجهاز “0/OFF”.

7. فصل الجهاز عن مصدر الإمداد بالمياه.

8. سحب قابس الشبكة من المقبس.

1. سحب الجهاز من مقبض النقل.

1. تأمين الجهاز ضد الانزلاق، والانقلاب.

1. وضع الجهاز على أرضية مستوية.

2. فصل خرطوم الضغط العالي من مسدس الضغط العالي.

3. فصل أنبوب النفث عن مسدس الضغط العالي.

4. قم بتخزين أنابيب الرش ومسدس الضغط العالي في مواضع التخزين المناسبة.

5. افصل خرطوم الضغط العالي عن الجهاز.

6. قم بتخزين خرطوم الضغط العالي.

   الأجهزة غير المزودة ببكرة خرطوم

   قم بتخزين خرطوم الضغط العالي على الجهاز.

   الجهاز المزود ببكرة خرطوم

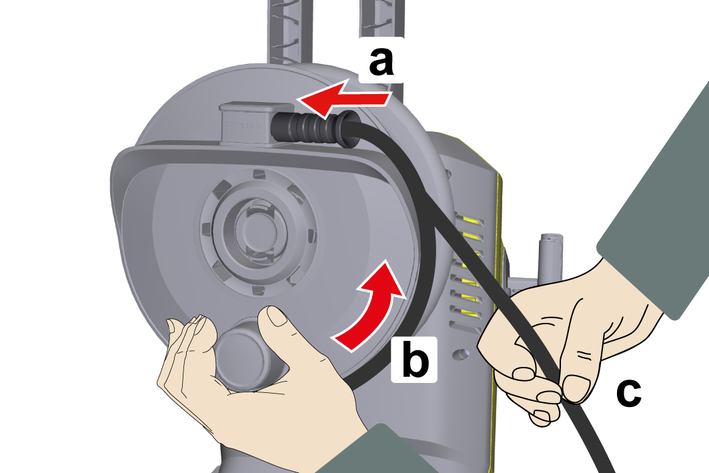

   1. أدخل أحد طرفي خرطوم الضغط العالي في الفتحة الموجودة في واجهة بكرة الخرطوم.

   2. أدر ذراع الإدارة لغرض لف خرطوم الضغط العالي.

   3. وأثناء ذلك، قم بتمرير خرطوم الضغط العالي بيدك الثانية.

      ---

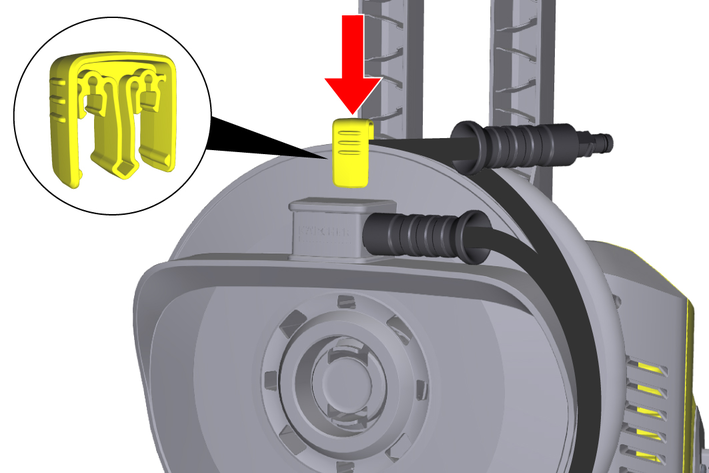

   4. استخدم مشبك خرطوم الضغط العالي لتثبيت خرطوم الضغط العالي الملفوف ببكرة الخرطوم.

      ---



7. قم بتخزين كابل توصيل الكهرباء بالجهاز.

قبل فترات التخزين الطويلة، يرجى مراعاة الإرشادات الإضافية، انظر فصل العناية والصيانة.

1. فصل الجهاز عن مصدر الإمداد بالمياه.

2. فك خرطوم الضغط العالي من الجهاز.

3. تشغيل الجهاز ("I/ON").

4. انتظر لمدة دقيقة على الأقل لكي لا تخرج أي مياه من وصلة الضغط العالي.

5. أطفئ الجهاز (“0/OFF”).

6. حفظ الجهاز وملحقاته في غرفة مؤمنة ومحمية من التجمد.

الجهاز لا يحتاج للصيانة، أي  أنه لا يلزم القيام بأعمال الصيانة بشكل منتظم.

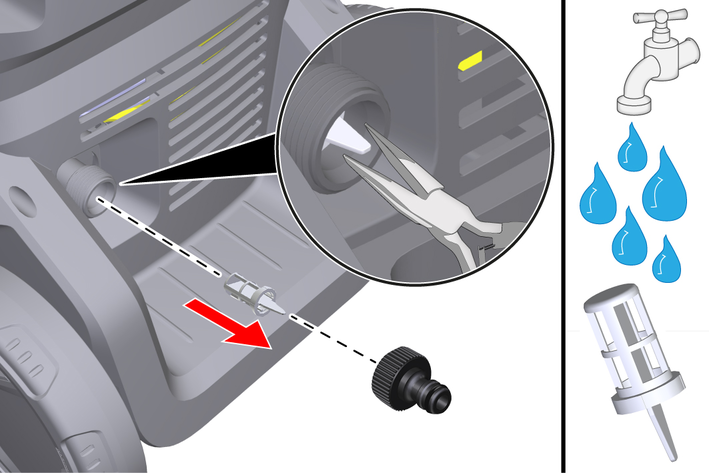

تنظيف المصفاة في وصلة المياه عند اللزوم.

1. اربط الوصلة في وصلة المياه.

2. سحب المصفاة.

   ---



3. تنظيف المصفاة تحت المياه الجارية.

4. تركيب المصفاة في وصلة المياه.

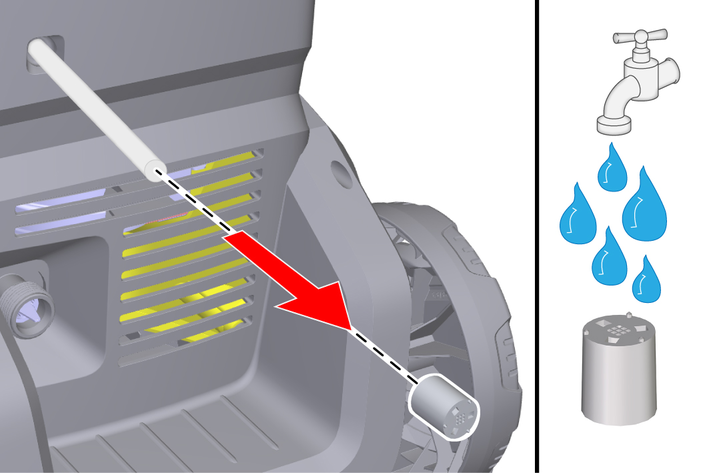

قم بتنظيف فلتر مواد التنظيف قبل تخزينه لفترة طويلة.

1. اسحب الفلتر من خرطوم شفط مواد التنظيف.

2. تنظيف الفلتر تحت المياه الجارية.

   ---



في الغالب تكون للاختلالات أسباب بسيطة يمكنك التغلب عليها ببساطة بالاستعانة بالعرض العام التالي. في حالات الشك أو عند حدوث اختلالات غير مذكورة هنا فيرجى التوجه إلى خدمة العملاء المعتمدة.

• الجهاز لا يعمل

• الجهاز لا يعمل بالضغط

• تقلبات شديدة في الضغط

• الجهاز يُسرب

• يجب عدم شفط مواد التنظيف

الإصلاح:

1. ضغط رافعة مسدس الضغط العالي.

   الجهاز يعمل.

2. التأكد من توافق بيانات الجهد الموجودة على لوحة الطراز مع جهد مصدر التيار.

3. افحص وصلة الكهرباء من حيث وجود أضرار.

السبب:

الإمداد بالمياه منخفض للغاية.

الإصلاح:

1. فتح صنبور المياه بالكامل.

2. قم بفحص الإمداد بالمياه من حيث وجود كمية الإمداد الكافية.

3. تأكد من عدم تخطي ارتفاع الشفط الأقصى.

السبب:

المصفاة في وصلة المياه متسخة.

الإصلاح:

1. نظِّف المصفاة، انظر تنظيف المصفاة في وصلة المياه.

السبب:

يوجد هواء في الجهاز.

الإصلاح:

1. قم بتنفيس الجهاز:

   1. تشغيل الجهاز دون توصيل خرطوم الضغط العالي لمدة دقيقتين بحد أقصى، وانتظر حتى تخرج المياه من وصلة الضغط العالي دون فقاعات.

   2. إيقاف الجهاز.

   3. توصيل خرطوم الضغط العالي.

   4. في حالة تشغيل الشفط، قم بمراعاة الحد الأقصى لارتفاع الشفط، انظر البيانات الفنية.

الإصلاح:

1. تنظيف فوهة الضغط العالي:

   1. قم بإزالة الاتساخات من ثقوب الفوهة باستخدام إبرة.

   2. اشطف فوهة الضغط العالي بالمياه من الأمام.

2. فحص كمية الإمداد بالمياه.

الإصلاح:

1. وجود تسريب طفيف في الجهاز هو أمر ضروري فنيًا. في حالة وجود تسريب كثيف يجب التواصل مع خدمة العملاء المعتمدة.

الإصلاح:

1. استخدم أنبوب النفث Vario Power وأدره إلى اتجاه “SOFT” حتى سماع صوت التثبيت.

2. تنظيف فلتر مواد التنظيف، انظر تنظيف فلتر مواد التنظيف.

3. افخص خرطوم الشفط الخاص بمواد التنظيف في حيث وجود ثنيات.

يسري في كل دولة شروط الضمان التي تضعها شركة التسويق المتخصصة التابعة لنا. نحن نتولى إصلاح الأخطاء التي قد تطرأ على جهازك خلال فترة الضمان بدون مقابل، عندما يكون سبب هذه الأعطال ناجم عن عيب في المواد المستخدمة أو في عملية التصنيع. في حالة استحقاق الضمان، توجه من فضلك بقسيمة الشراء إلى أقرب موزع أو مركز خدمة عملاء معتمد.

ستجد المزيد من المعلومات على: www.kaercher.com/dealersearch

يمكن العثور على المزيد من المعلومات حول الضمان (إن وجدت) في قسم الخدمة على موقع Kärcher المحلي تحت عنوان "التنزيلات".

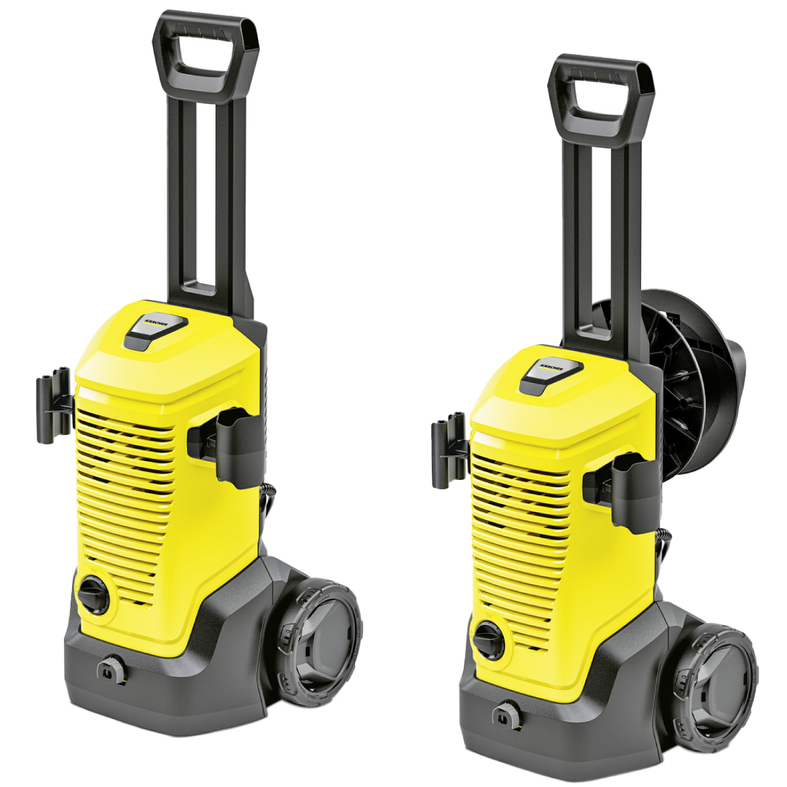

• K 4

• K 4 Premium
