Lesen Sie vor der ersten Benutzung des Geräts diese Sicherheitshinweise, diese Originalbetriebsanleitung, die dem Akkupack beiliegenden Sicherheitshinweise und die beiliegende Originalbetriebsanleitung Akkupack / Standardladegerät. Handeln Sie danach. Bewahren Sie die Hefte für den späteren Gebrauch oder für Nachbesitzer auf.

Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

Lesen Sie vor der ersten Benutzung des Geräts diese Sicherheitshinweise und die Originalbetriebsanleitung. Handeln Sie danach. Bewahren Sie beide Hefte für den späteren Gebrauch oder für Nachbesitzer auf.

• Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

• Je nach Gerätetyp ist der Akku / Akkupack fest eingebaut oder austauschbar. Fest eingebaute Akkus / Akkupacks dürfen nicht ausgetauscht werden. Bitte entnehmen Sie der Betriebsanleitung des Geräts, was für Ihr Gerät zutrifft.

Ein Akku besteht aus einem einzelnen Speicherelement, ein Akkupack aus zusammengeschalteten Speicherelementen.

In den folgenden Kapiteln werden beide Begriffe synonym verwendet.

(Je nach Ladegerät)

	Schützen Sie das Gerät vor Nässe. Lagern Sie das Gerät trocken. Setzen Sie das Gerät nicht dem Regen aus. Das Gerät eignet sich nur zur Verwendung in Innenräumen.
	Das Gerät besitzt eine eingebaute Sicherung. Der Wert (X) in Ampere befindet sich auf dem jeweiligen Ladegerät.
	Das Gerät erfüllt die Anforderungen der Schutzklasse II.

(Je nach Gerät / Akkutyp)

	Werfen Sie den Akku nicht ins Wasser.
	Werfen Sie den Akku nicht ins Feuer.
	Keine defekten Akkupacks laden.
	Verwenden Sie den Akkupack nur mit den zugelassenen Ladegeräten. Angaben, welcher Ladegeräte- / Adaptertyp zu verwenden ist, finden sich auf dem Typenschild des mitgelieferten Ladegeräts und / oder in den Technischen Daten in der Betriebsanleitung des Geräts.

Der Lithium-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts.

Ein unbeschädigter und funktionsfähiger Akkupack kann vom Benutzer ohne weitere Auflagen im öffentlichen Verkehrsraum transportiert werden.

Beachten Sie beim Versand durch Dritte (Transportunternehmen) die besonderen Anforderungen an Verpackung und Kennzeichnung.

Versenden Sie den Akkupack nur bei unbeschädigtem Gehäuse.

Kleben Sie offenliegende Kontakte ab.

Verpacken Sie den Akkupack fest und sicher. Der Akkupack darf sich nicht in der Verpackung bewegen können.

Beachten Sie die nationalen Vorschriften.

Benutzen Sie das Gerät ausschließlich für den Privathaushalt.

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass- und Trockensauger bestimmt.

Kalte Asche darf nur mit geeignetem Zubehör gesaugt werden.

Das Gerät vor Regen schützen und nicht im Außenbereich lagern.

Für den Betrieb ist ein Akkupack der KÄRCHER Battery Power (+) Plattform mit 18 V Nennspannung sowie ein passendes KÄRCHER Ladegerät mit 18 V Nennspannung erforderlich.

Akkupacks und Ladegeräte, die nicht im Lieferumfang enthalten sind oder zusätzlich benötigt werden, sind als Zubehör erhältlich.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Je nach gewähltem Modell gibt es Unterschiede in der Ausstattung. Die konkrete Ausstattung wird auf der Geräteverpackung beschrieben.

---

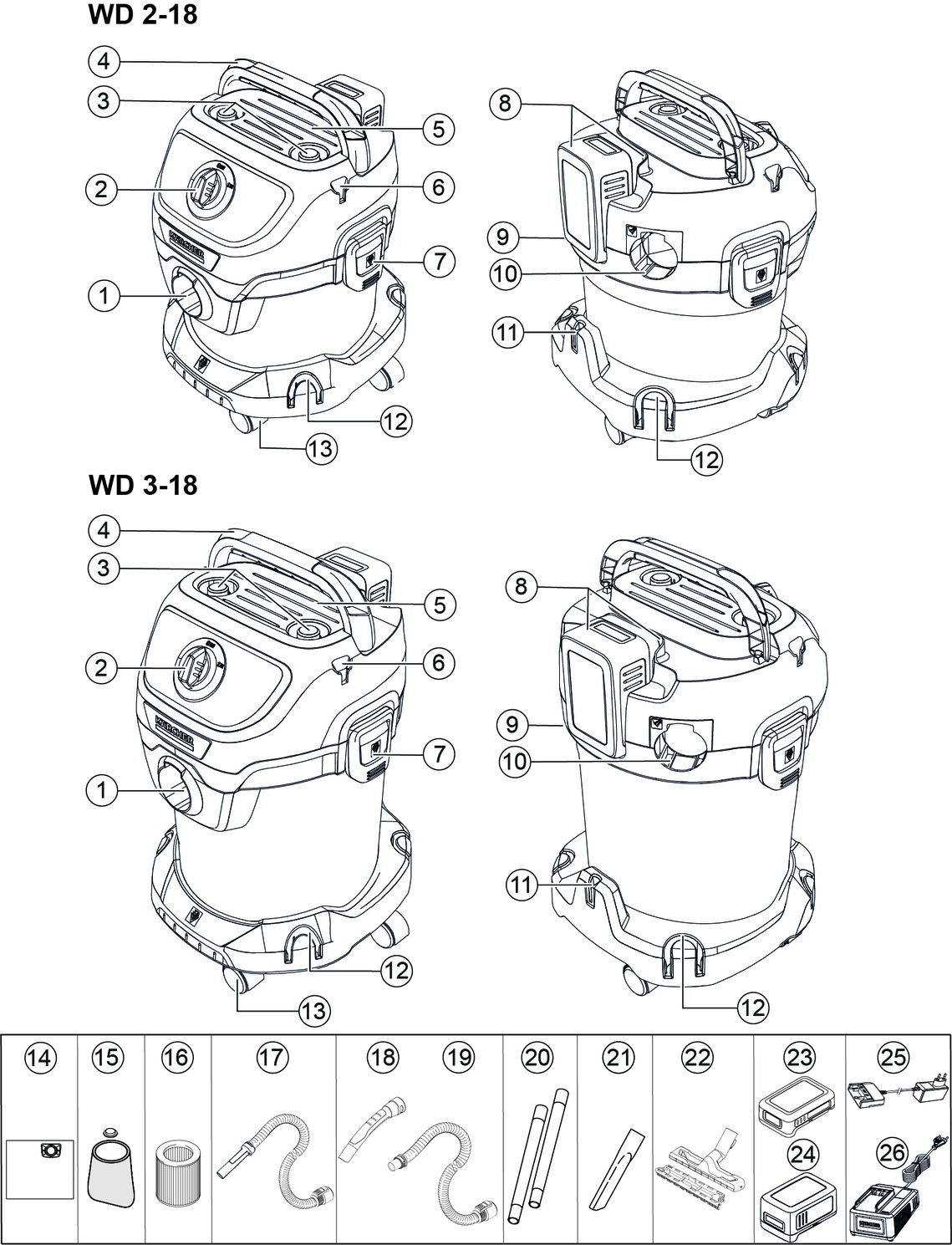

1. Saugschlauchanschluss
2. Drehschalter
3. Parkposition Handgriff / Zubehöraufnahme
4. Klappbarer Tragegriff
5. Ablagefläche
6. Schlauchaufbewahrung, beidseitig
7. Behälterverschluss
8. Akkupack/Aufnahme für Akkupack
9. Typenschild mit Technischen Daten (z. B. Behältergröße)
10. Blasfunktion
11. Parkposition Bodendüse
12. Zubehöraufnahme (4x)

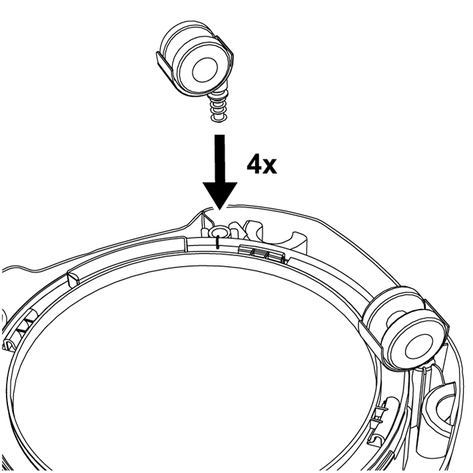

13. Lenkrolle (4x)
14. Filterbeutel
15. Schaumstofffilter
16. Patronenfilter
17. Saugschlauch (WD 2-18)
18. Abnehmbarer Handgriff (WD 3-18 / WD 3-18 S)
19. Saugschlauch mit Verbindungsstück (WD 3-18 / WD 3-18 S)
20. Saugrohre 2 x 0,5 m
21. Fugendüse
22. Bodendüse
23. * Akkupack (18 V / 2.5 Ah)
24. * Akkupack (18 V / 5.0 Ah)
25. * Standardladegerät (BC 18 V)
26. * Schnellladegerät (BC 18 V)

* optional

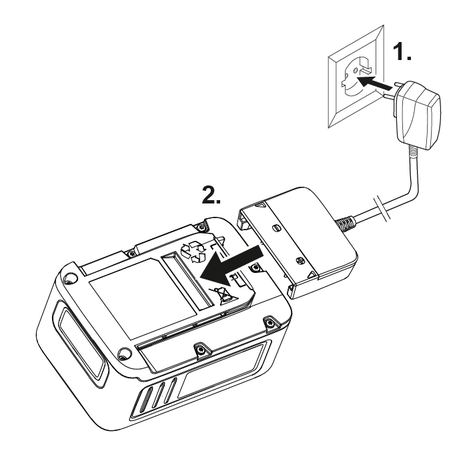

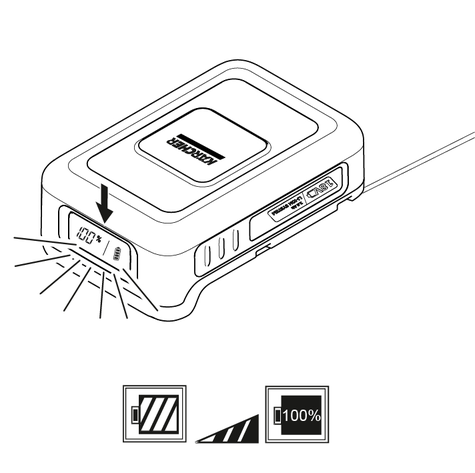

1. Den Akkupack laden (siehe Betriebsanleitungen und Sicherheitshinweise des Akkupacks und des Ladegeräts).

   ---



   ---



1. Vor erster Inbetriebnahme den Inhalt aus dem Behälter entnehmen.

   ---



   ---



   Hinweis

   Bei Geräten mit Edelstahlbehältern befindet sich das Zubehör nicht im Behälter, sondern außerhalb.

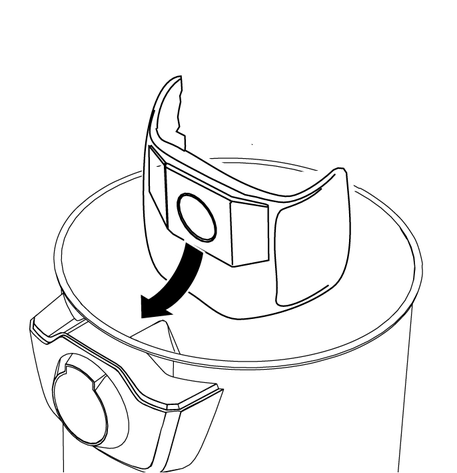

1. Den Filterbeutel vollständig auffalten.

2. Filterbeutel auf dem Geräteanschluss anbringen und fest andrücken.

   ---

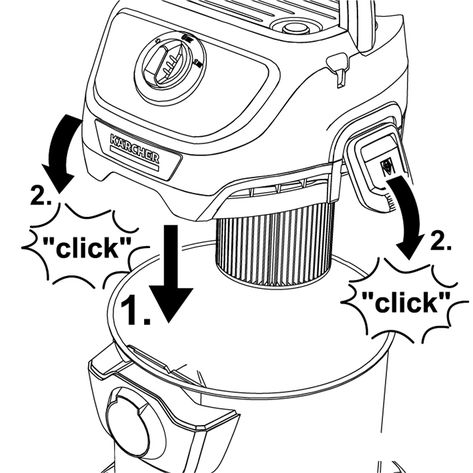

3. Den Gerätekopf aufsetzen und verriegeln.

   ---

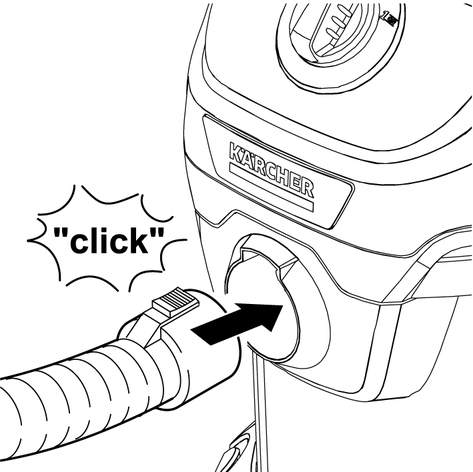

1. Den Saugschlauch anschließen.

   ---

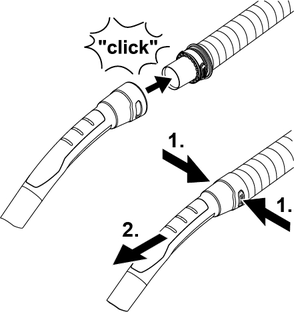

2. Den Saugschlauch mit dem Handgriff verbinden.

   ---



   Hinweis

   Für bequemes Saugen auf engstem Raum kann der Handgriff abgenommen und das Zubehör direkt auf den Saugschlauch aufgesteckt werden.

   Zum Lösen des Handgriffes müssen die grauen Flächen auf beiden Seiten des Handgriffes gedrückt und der Handgriff vom Schlauch abgezogen werden.

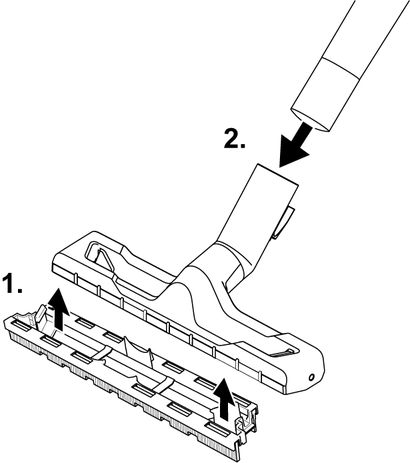

3. Die Bodendüse montieren.

   • Den Einsatz in der Bodendüse montieren.

   • Die Bodendüse mit den Saugrohren verbinden.

   ---

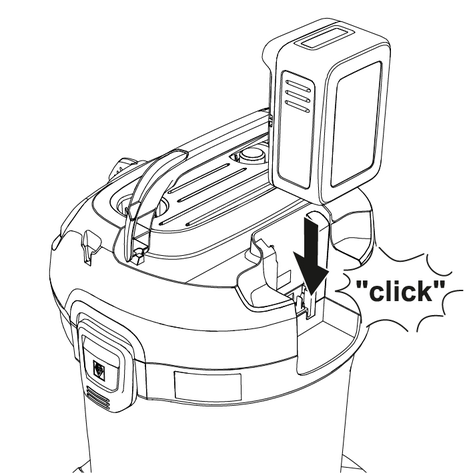

• Akkupack von oben in die Aufnahme Akkupack einschieben, bis der Akkupack einrastet.

  ACHTUNG

  Verwenden Sie ausschließlich Akkupacks der KÄRCHER Battery Power (+) Plattform mit 18 V Nennspannung.

  ---

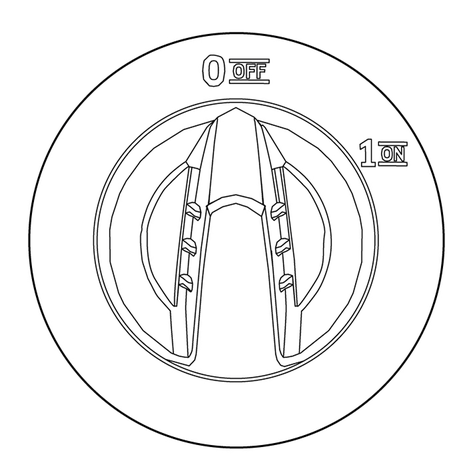

Den Geräteschalter in die gewünschte Position stellen.

---

• Stellung “1 ON”: Die Saug- / Blasfunktion wird aktiviert.

• Stellung “0 OFF”: Das Gerät wird ausgeschaltet.

Je nach Ausstattungsvariante ist ein Schaumstofffilter oder ein Patronenfilter enthalten.

• Bei Geräten mit Schaumstofffilter: Filterbeutel beim Trockensaugen immer zusätzlich zum Schaumstofffilter einsetzen.

• Bei Geräten mit Patronenfilter: Filterbeutel beim Saugen von Feinstaub immer zusätzlich zum Patronenfilter einsetzen.

  Hinweis

  Den Filterbeutel rechtzeitig ersetzen, da ein zu voller Filterbeutel beschädigt werden könnte. Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz. Bei Feinstaub, Sand usw. sollte der Filterbeutel häufiger ausgetauscht werden.

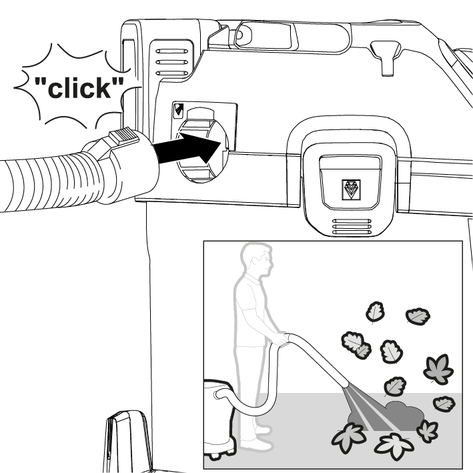

Mit der Blasfunktion lassen sich Stellen reinigen, die schwer erreichbar sind oder an denen das Saugen nicht möglich ist, z. B. Laub in einem Kiesbeet.

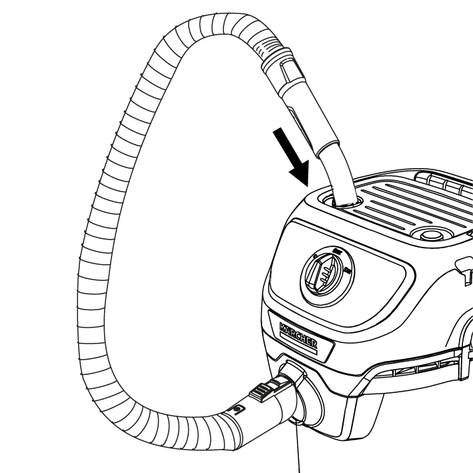

• Saugschlauch in den Blasanschluss einstecken. Blasfunktion ist damit aktiviert.

  ---



1. Den Geräteschalter auf “0 OFF” stellen.

   Das Gerät wird ausgeschaltet.

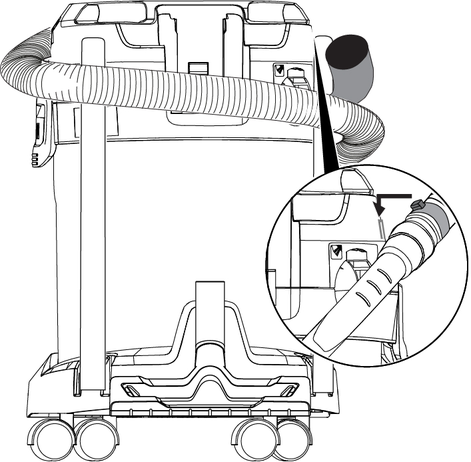

2. Variante 1: Handgriff des Saugschlauchs auf die Zwischenparkposition stecken.

   ---

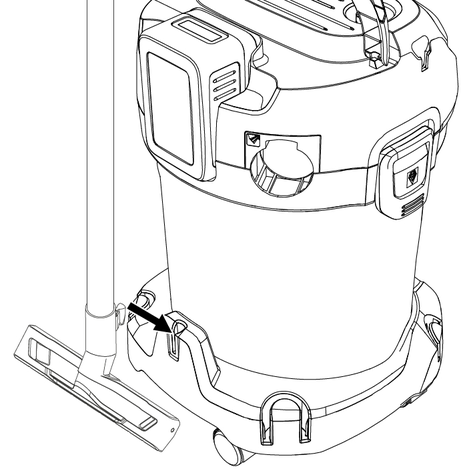

   Variante 2: Bodendüse in die Parkposition einhängen.

   ---



1. Den Geräteschalter auf “0 OFF” stellen.

   Das Gerät wird ausgeschaltet.

2. Den Netzstecker ziehen.

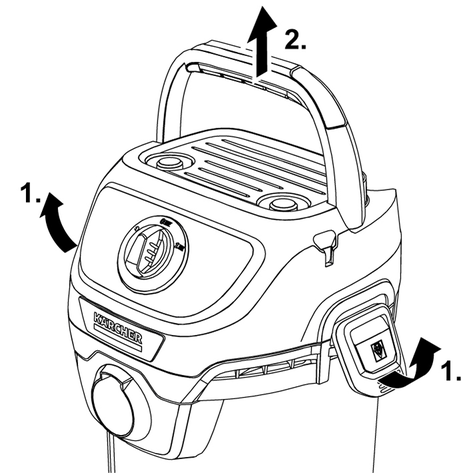

3. Den Gerätekopf entfernen.

   ---

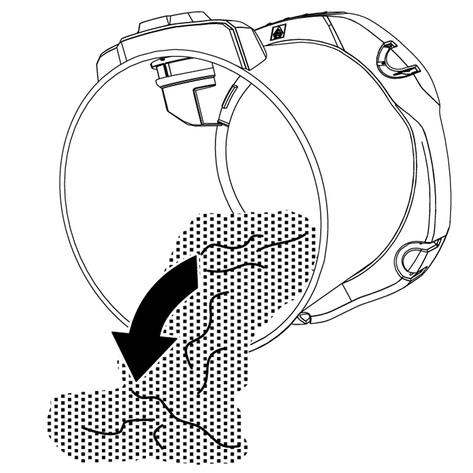

4. Den Behälter leeren.

   ---



5. Aufbewahrungsmöglichkeit:

   ---



   Hinweis

   Der Saugschlauch kann um den Gerätekopf gewickelt und mit Hilfe der Schlauchmanschette am Gerätekopf befestigt werden.

6. Das Gerät in einem trockenen und frostsicheren Raum aufbewahren.

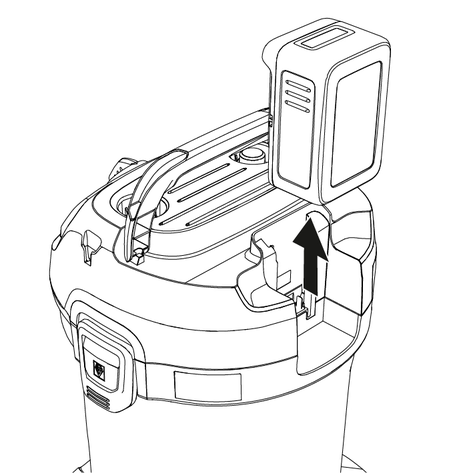

• Den Akkupack nach oben schieben und aus dem Gerät nehmen.

  ---



1. Gerät am Tragegriff hochheben und tragen.

1. Gerät gegen Verrutschen und Kippen sichern.

• Das Gerät und die Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.

• Den Behälter und das Zubehör bei Bedarf mit Wasser ausspülen und vor der Wiederverwendung trocknen.

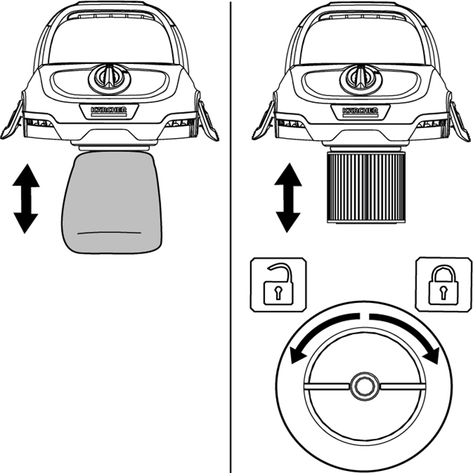

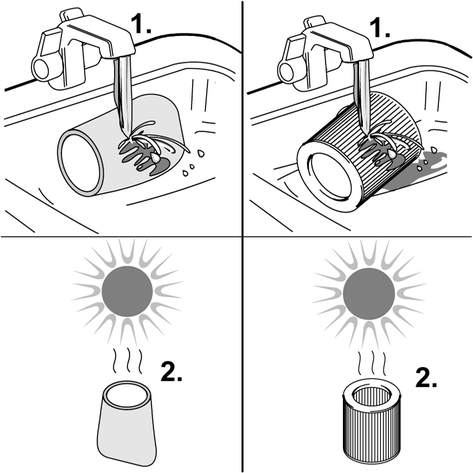

1. Der Schaumstofffilter / Patronenfilter kann bei Bedarf unter fließendem Wasser gereinigt werden. Dazu den Schaumstofffilter vom Filterkorb abziehen. Der Patronenfilter lässt sich durch Drehen in Richtung des Symbols entriegeln und entnehmen.

2. Schaumstofffilter / Patronenfilter bei der Reinigung nicht abreiben oder abbürsten.

3. Vor Wiederverwendung Schaumstofffilter / Patronenfilter vollständig trocknen lassen.

4. Wiedereinsetzen des Filters je nach Anwendungsart:

   • Schaumstofffilter: Filter über den Filterkorb stülpen und auf richtige Fixierung achten.

   • Patronenfilter: Filter auf Filterkorb montieren und in Richtung des Symbols drehen und auf richtige Fixierung achten.

   ---



   ---



1. Vor dem Einsetzen des Patronenfilters die schwarze Abdeckkappe entnehmen und für spätere Verwendung mit dem Schaumstofffilter aufbewahren.

2. Patronenfilter aufsetzen und festdrehen.

   ---



Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

• Gerät läuft nicht

• Gerät schaltet selbstständig ab

• Nachlassende Saugleistung

Ursache:

Akkupack sitzt nicht richtig in der Aufnahme Akkupack.

Behebung:

1. Akkupack in Aufnahme Akkupack einschieben, bis er einrastet.

   Hinweis

   Ggf. Akkupack nochmals herausnehmen und wieder einsetzen, bis er einrastet.

Ursache:

Ladezustand des Akkupacks (siehe Display) zu schwach.

Behebung:

1. Akkupack aufladen.

Ursache:

Akkupack oder Ladegerät defekt.

Behebung:

1. Akkupack bzw. Ladegerät erneuern.

Ursache:

Gerät / Akkupack überhitzt.

Behebung:

• Warten, bis Gerät / Akkupack abgekühlt sind.

Ursache:

Das Zubehör, der Saugschlauch oder die Saugrohre sind verstopft.

Behebung:

• Die Verstopfung mit einem geeigneten Hilfsmittel entfernen.

Ursache:

Der Filterbeutel ist voll.

Behebung:

• Filterbeutel ersetzen.

Ursache:

Der Schaumstofffilter / Patronenfilter ist verschmutzt.

Behebung:

• Schaumstofffilter / Patronenfilter reinigen (siehe Kapitel Schaumstofffilter / Patronenfilter reinigen).

Ursache:

Der Schaumstofffilter / Patronenfilter ist beschädigt.

Behebung:

• Schaumstofffilter / Patronenfilter ersetzen.

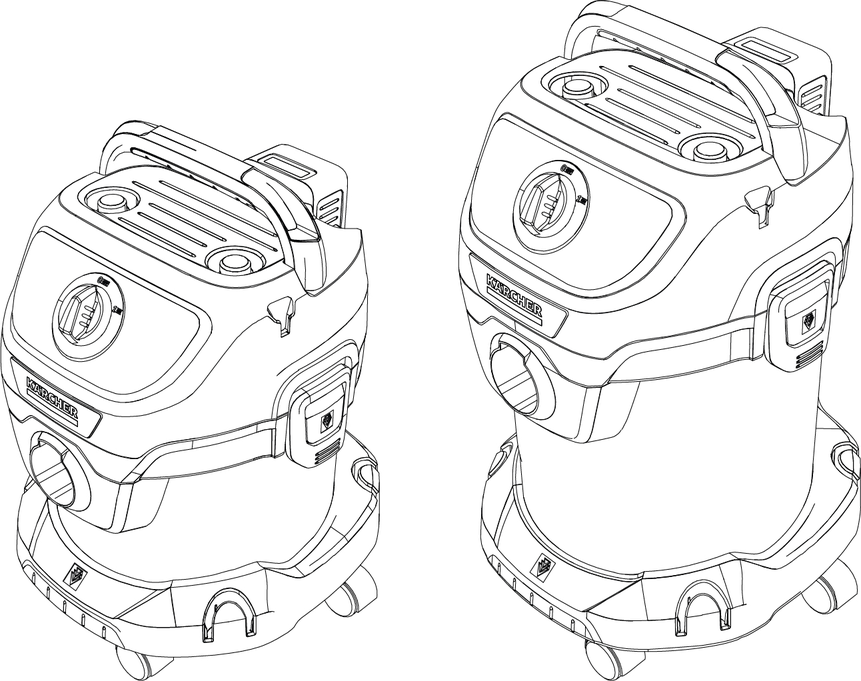

• WD 2-18

• WD 3-18
