KIRA B 200
59803260 (02/26)
一般性注意事项
在您第一次使用设备之前，请先阅读本操作说明书原件和所附的安全提示，并遵守。
为日后使用或其他所有者使用方便请妥善保管两份手册。
用户群体
本说明书适用于普通用户和管理员用户群体。
可以通过设备触摸屏向每位用户分配或拒绝不同设备功能的权限。
本说明书中的所有描述均属于面向相应用户群体所建议设备基本设置。
关于本操作手册内容的重要提示
本操作手册介绍了设备的硬件组件。
本操作手册重点涵盖了手动操作、维护保养以及故障排除方面的内容。
提示
软件功能在单独的操作手册中进行说明。
您可以在用户界面的帮助区域以及通过在线访问
www.karcher.com 获取本软件操作手册
功能
本款洗涤和真空机专用于水平地面的自主湿式清洁。
此设备可独立运行，无需人工干预，自主完成学习过的清洁任务。
设备通过软件进行控制，该软件配备了丰富的传感器，能够感知其周围环境，并根据具体情况调整其行驶行为。
本款洗涤和真空机也可以用于手动清洁。
按规定使用
本设备适用于商业和工业使用， 例如在工厂、仓库和物流区域或大型活动场所中使用。务必按照本使用说明书的说明使用本设备。
本设备只允许用于清洁对潮湿和抛光不敏感的光滑地面。
本设备仅供室内使用。
本设备只适合在干燥区域使用。
工作温度范围为 +5 °C 至 +40 °C。
本设备不适于清洁冰冻地面（例 如冷库）。
本设备适用于最大水深 1 厘米的工作环境。如果存在超过最大水深的风险，请勿驶入该区域。
使用充电器或电池时，仅允许使用本说明书认可的组件。使用其它组合须经充电器和/或电池供应商确认。
本设备不适用于清洁公共交通路面。
本设备不得在对压力敏感的地面上使用。要注意考虑地面允许的单位面积负荷。技术数据中规定了设备的单位面积负荷。
本设备不适于在有爆炸危险的环境中使用。
本设备允许在不超过最大坡度的地面上运行（参见“技术数据”）。
安全提示
首次使用本设备前，请注意仔细阅读本操作说明书以及完整操作说明书（设备显示屏中），然后按其操作。
仅允许在盖板、所有挡板、门和防护门均已关闭的情况下操作设备。
遇到紧急情况时，按下紧急停止按钮可立即关闭设备。
仅允许在不超过最大允许坡度的地面上运行设备（参见“技术数据”）。
在对接过程中，请勿将任何身体部位伸入对接站和设备之间。
危险等级
危险
提示导致人员重伤或死亡的直接威胁性危险。
警告
提示可能导致人员重伤或死亡的危险状况。
小心
提示可能导致轻度伤害的危险状况。
注意
提示可能产生财产损失的危险状况。
个人防护装备
小心
在设备上工作时请您佩戴合适的手套。
一般安全提示
危险
窒息危险。让儿童远离包装薄膜。
警告
仅使用本设备来清洗。请注意遵守地方现行的规定，并在操作设备时留意他人的存在，尤其是儿童。
警告
本设备不得由身体能力有限、感官能力弱或理解能力差或缺乏经验和/或缺乏知识的人员使用。
警告
只有接受设备操作培训的人员或持有操作资格证明并明确被任命操作的人员才能使用本设备。
警告
儿童不能操作本设备。
警告
照看好儿童，以确保他们不用设备玩耍。
警告
请让儿童和未经授权的人员远离本设备。
小心
安全装置用于保护您的安全。不得变更或不用安全装置。
警告
油箱盖和防护门可能导致受伤风险！
油箱盖及防护门意外闭合可能导致肢体及头部夹伤危险。
开启和关闭油箱盖及防护门时，请勿将肢体和头部置于危险区域。存在电击危险
危险
电源电压必须跟型号标牌上给出的电压一致。
危险
决不能用湿手触及电源插头或者插座。
危险
防护等级 I 的设备只能按规定连接到接地电源上。
危险
基于安全理由，建议仅结合故障电流保护开关（最大30毫安）使用本设备。
警告
发生泄露时立即关闭设备。
警告
如果有泡沫或液体溢出，请立即关闭设备并拔出对接站或充电器的电源插头。
警告
每次使用设备之前，请确保带电源插头的电源线没有损坏。如果电源线损坏，必须立即由制造商、授权的客户服务中心或专业电工更换，以避免任何风险。
警告
不要碾压、挤压、拖曳电源线或延长线缆或采取类似行为造成损伤或损害。防止电线与高温、油及尖锐物品接触。
警告
仅使用制造商规定的电源连接导线，这点在更换导线时同样适用。设备订单编号和型号详见 操作说明书。
警告
请勿让电源连接线与旋转的刷子接触。
警告
只能用防止淋水和机械强度相同的连接器替换电源连接导线/延长线缆上的连接器。
运行
危险
在调试前，请按照“检查设备”一章所述检查本设备。
危险
请遵守在“自动运行规定”一章中描述的自动运行规定。
危险
在危险区域（如加油站）使用设备时要注意相关的安全规定。
危险
禁止在有爆炸危险的区域运行设备。
危险
切勿喷洒和吸入爆炸性液体、易燃气体、爆炸性粉尘以及未稀释的酸和溶剂。其中包括汽油、油漆稀释剂或取暖油，它们与吸入空气混合后会形成爆炸性蒸气或混合物，此外还包括丙酮、未稀释的酸和溶剂，因为它们会侵蚀设备上使用的材料。
危险
不得吸入易燃或闷烧的物体。
警告
不得使用设备抽吸人或动物。
警告
请勿在湿滑地面上使用本设备。
警告
在倾斜表面上，请勿超过操作说明书中指定的侧向和行进方向的倾斜角度值。
警告
穿着紧身的衣服，以免被旋转的零件卷入（不打领带，不穿长裙等）。
小心
用户必须接受关于设备使用的适当培训。
小心
检查设备和附件，特别是电源连接导线和延长线缆，在每次运行前都要检查其是否状态正常以及是否具有运行安全性。如有损坏，拔下电源插头，不得使用设备。
小心
请勿利用该设备运送乘客。
小心
不得在电机运行时打开外罩。
小心
本设备不适合抽吸有害健康的粉尘。
注意
勿在 0 °C 以下使用本设备。
注意
本设备不是吸尘器。吸入的液体不得比喷洒的液体更多。本设备不得用于吸入干污垢。
注意
本设备仅适用于操作说明书中指定的地面。
注意
该设备适用于湿润到最大水深 1 cm 的潮湿地面。请勿运行到水深超过 1 cm 的区域。
注意
处理脏水和碱液时，请遵守法律规定。
注意
不得在室外使用该设备。
使用清洁剂运行
小心
洗涤剂应远离孩童妥善保管。
小心
不得未稀释使用推荐的洗涤剂。该产品可以安全使用，因为其不含酸性、碱性或污染环境的材料。洗涤剂若是不小心溅入眼睛，必须立即用水彻底冲洗并且若不慎吞咽则应立即就医。
小心
仅使用制造商推荐的清洁剂，并遵守清洁剂制造商的使用、处置和警告说明。
蓄电池
本设备内置锂离子电池。这些电池需遵守特殊标准。只有卡赫的客户服务部门或专业人员才能对有缺陷的电池进行拆卸和安装以及测试。
关于存放和运输的说明，请联系卡赫的客户服务部门获取。
危险
不允许对设备进行改造和改动。
不得打开蓄电池，有发生短路的危险。此外，刺激性蒸气或腐蚀性液体可能会泄漏。
蓄电池不得承受强光辐射、受热及火烤。有爆炸危险。
不得在有爆炸危险的环境中使用充电器。
请勿在脏污或潮湿状态下使用充电器。
在充电过程中确保足够的通风。
爆炸危险。请勿在电池附近或电池充电室中使用明火，产生火花或抽烟。
爆炸危险。不要把任何工具或类似的东西放在电池上，即放在端极和电池接线上。
警告
每次使用前，请检查设备和电源线是否损坏。不要再使用损坏的设备，损坏的部件只能由专业人员进行维修。
让儿童远离电池和充电器。
不要给损坏的电池充电。请卡赫客户服务部更换损坏的电池。
不要把损坏的电池扔到家庭垃圾中。应告知卡赫客户服务部。
避免与从损坏电池溢出的液体接触。在意外接触的情况下，用清水冲洗液体。如果接触到眼睛，还应就医。
小心
请务必遵守这些使用说明。处理蓄电池时，遵守立法机构的建议。
电源电压必须与充电器铭牌上规定的电压一致。
只能将蓄电池用于本设备。禁止将其用于其他目的，这是危险行为。
带旋转刷的设备
小心
不合适的刷子会危及您的安全。只能使用随设备提供的刷子或操作说明书中推荐的刷子。
维护和保养
警告
在清洁、维护、更换零件和转换为其他功能之前，必须关闭设备。对于电源供电的设备，请拔出电源插头。对于电池供电的设备，请拔出电池插头或断开电池连接。
小心
只允许授权的客户服务部进行维修工作、备件安装和在电气零部件上进行工作。
小心
只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。
小心
在湿式作业环境下，应定期清洁污水箱中的水位限位装置并检查其是否受损。
注意
在按照当地现行规定对用作商业用途的移动式设备进行安全检查时，
注意
注意是否出现短路或其它损坏。不得用软管或高压水射流清洁设备。
附件和备件
小心
只允许使用制造商提供的附件和备件。原厂附件和备件可以确保设备安全无故障地运行。
运输
注意
损坏危险
上下坡道时角度过陡会造成吸水扒损坏。
通过坡度超过 15% 的坡道时，必须拆下吸水扒。小心
在运输之前请您关闭电机。在考虑到重量的情况下固定设备，详见 操作说明书中 “技术参数”一章。
安全装置
小心
安全装置缺失或被改动过
安全装置用于保护您的安全。
不得变更或不用安全装置。提示
在未连接网络的情况下，设备的安全功能不受影响。
操作人员防护装置
本设备配备有防护门和紧急停机按钮。
在自动运行模式下，操作人员严禁在设备上停留！手动模式下的自动对接过程除外。
警告
移动中的设备可能导致受伤危险
在手动模式下，设备运动部件或周边物体可能导致操作人员受伤。
当处于移动设备内部时，严禁将身体任何部位伸出设备外！仅当盖板、设备门和所有挡板均已关闭时，方可操作本设备。在自动运行模式下，防护门必须处于关闭状态。
紧急停机按钮
按下紧急停机按钮后，所有设备功能将立即停止。
注意
触电导致受伤风险
紧急停机按钮不会关闭设备或断开电气连接。
安全开关
在自动运行模式下，若防护门被打开，设备将停止运行。
在自动运行模式下，操作暂停功能（通过设备背面的暂停按钮或显示屏操作）将触发 10 秒的运行暂停。
距离传感器
距离传感器检测障碍物，并使设备绕过障碍物。距离传感器符合 IEC 60825-1:2014 规定的激光防护等级 1。
光学传感器
光学传感器检测障碍物，并使设备绕过障碍物。光学传感器符合 IEC 60825-1:2014 的激光防护等级 1。
对接站
对接站适用于商业和工业用途， 例如在工厂、仓库和物流区域或大型活动场所中使用。
警告
必须适当指导用户如何使用该对接站。
仅在干燥区域使用该对接站。
执行任何维护工作之前，请将对接站的电源插头从插座中拔出。
防止对接站的电源线接触到地板清洁器的旋转刷。
小心
本对接站仅在室内使用。
仅在室内存放本对接站。
警告符号
处理电池时请注意以下警告：
 | 请遵守电池使用说明中、电池上以及本操作说明书中的提示。 |
 | 佩戴护目镜。 |
 | 使儿童远离酸液和电池。 |
 | 爆炸危险 |
 | 严禁有火、火花、明火，严禁吸烟。 |
 | 腐蚀危险 |
 | 实施急救。 |
 | 警告 |
 | 废弃处理 |
 | 请勿将电池扔进垃圾桶。 |
环境保护
包装材料可以回收利用。请按照环保要求处理包装。
电气和电子设备包含有价值的可回收材料，通常还包括电池、蓄电池或机等组成部分，如果将其错误使用或者错误废弃处理，可能会对人类健康和环境构成潜在危险。然而设备正常运行需要这些组成部分。用该符号标记的设备不得与生活垃圾一同处理。
Kärcher 清洁剂易于分离 (ASF)。也就是说，不能影响到油分离器的功能。推荐的清洁剂列表已在章节 (→) 中列出。
成分提示 (REACH)有关成分的最新信息参见：www.kaercher.de/REACH
附件和备件
只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。
关于附件和备件的信息参见 www.kaercher.com。

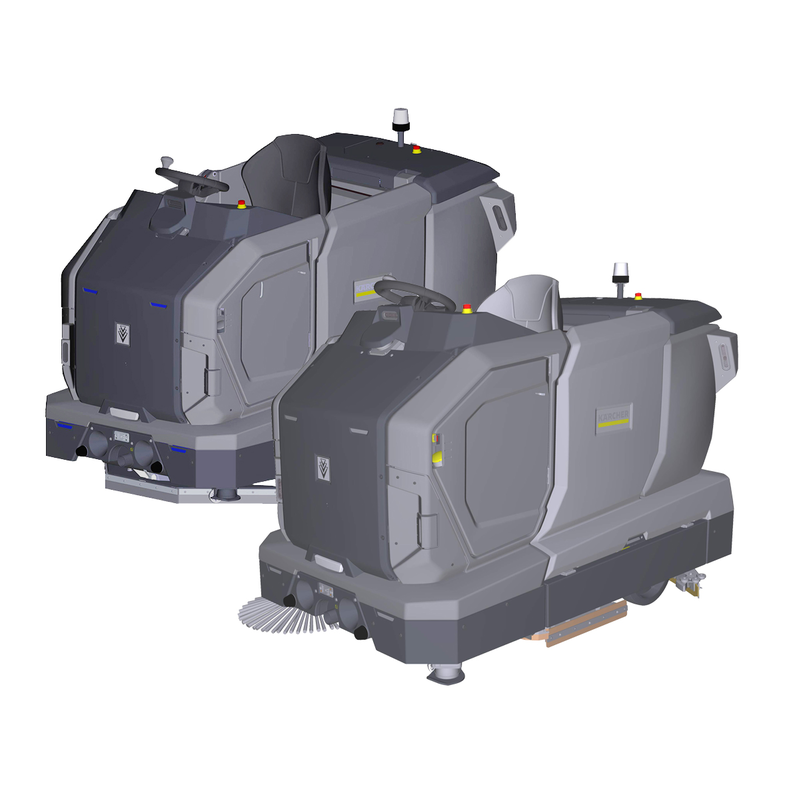

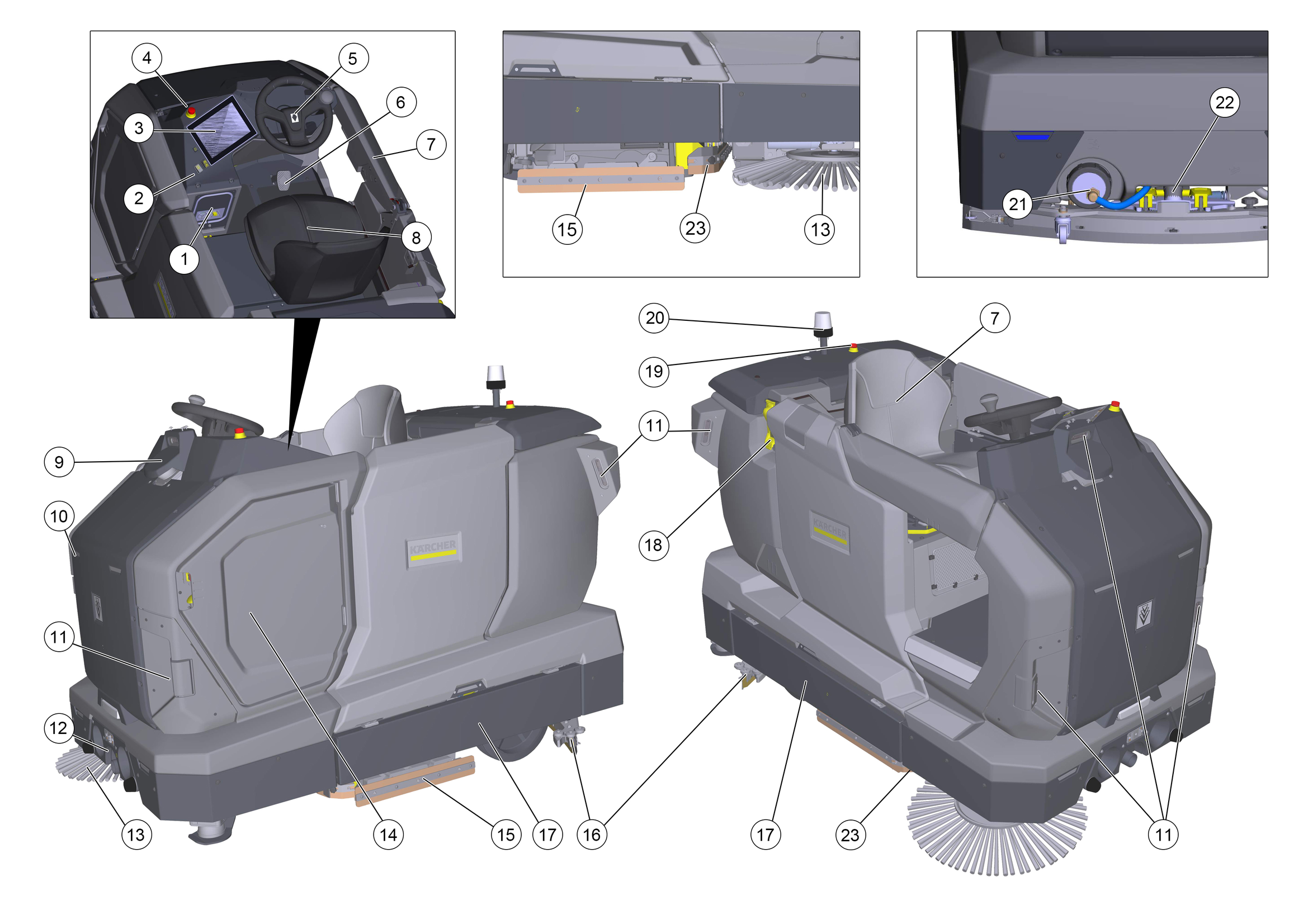

设备概览
- 检修舱
- 行驶方向和喇叭按钮
- 屏幕（触摸屏）
- 前部紧急停机按钮
- 方向盘
- 油门踏板
- 防护门
- 驾驶员座椅
- 激光雷达
- 照明元件（照明装置）
- 相机
- 对接口（连接至对接站）
- 侧刷（仅限 BR 型号）
- 设备侧门（详见详细说明）
- 清洁头（BR/BD，取决于型号）
- 吸水扒
- 吸水扒防护罩（门）
- 清水注水口及加注系统
- 后部紧急停机按钮
- 旋转警示灯
- 清水箱排放口
- 吸水软管（连接至吸水扒）
- 倒车回收挡边

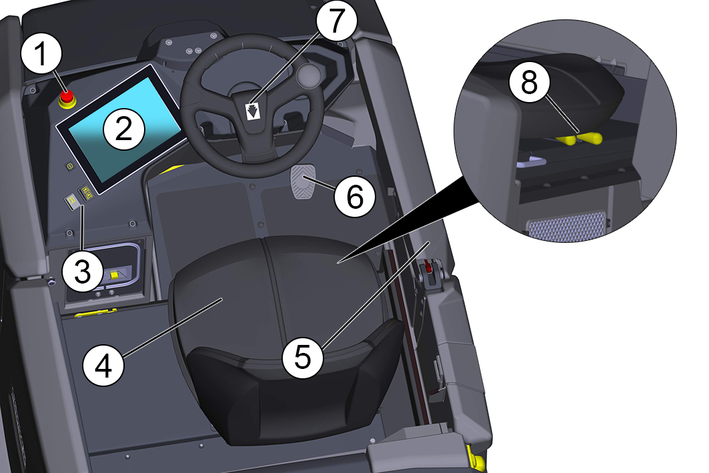

操控台概览（手动模式）
- 前部紧急停机按钮
- 触摸屏
- 开关组（详见下述说明）
- 驾驶员座椅
- 防护门
- 油门踏板
- 方向盘
- 座椅调节

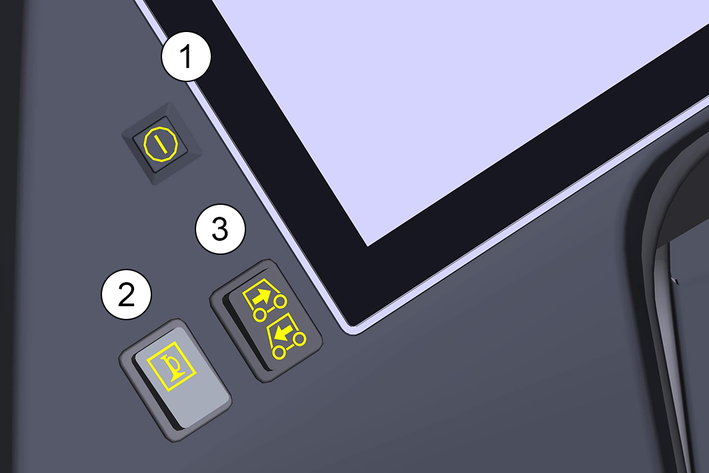

开关组
- 电源开关
- 喇叭
- 行驶方向开关（前进/后退）

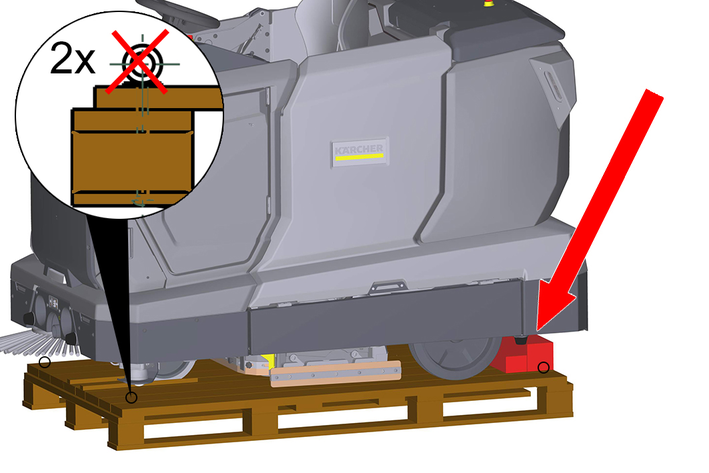

卸载
取下防护罩。
拆下捆扎带。
将前轮处的木块从木质基座上拧下。
移除一侧的吊环（2 个）。

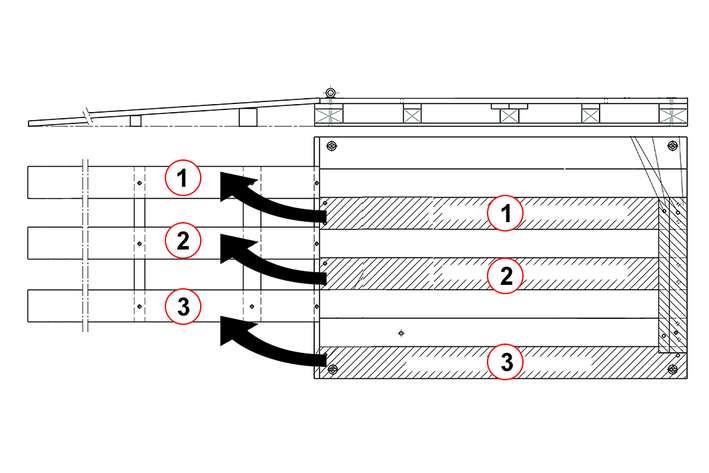

拧下并取出木质基座后部的 2 根方木。
从木质基座上拧下 3 块木板。
利用木板和方木在木质基座后方铺设一个斜坡。
利用之前卸下的螺栓固定木板和方木。
插入电源插头。
机器进入待机状态。
拔下电源插头。

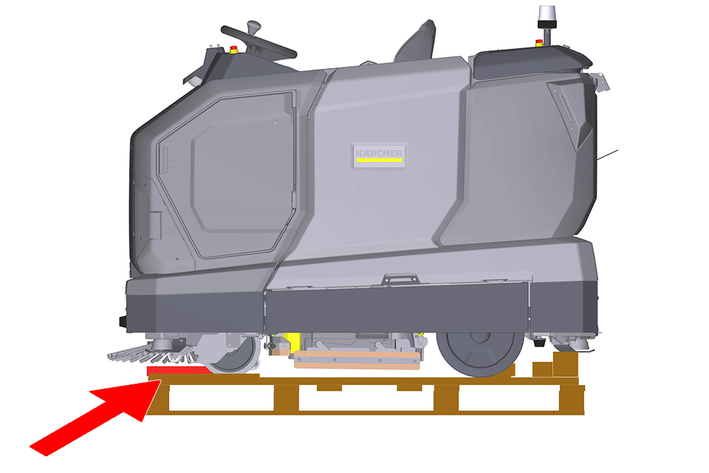

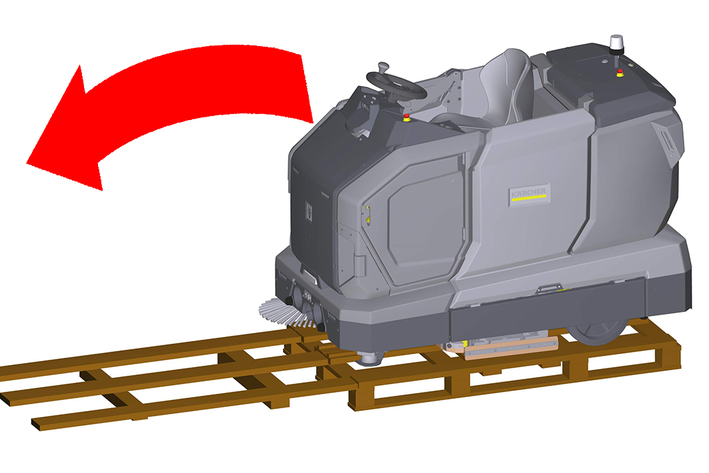

小心地沿坡道将设备从木质基座上驶下。
注意
前轮传感器损坏
机器启动时，前轮会执行一次归零校准。运输固定装置可能会干扰该归零校准流程，并导致传感器损坏。
请确保前轮处的所有运输固定装置均已拆除，并且车轮可自由转动。电池充电
结合对接站运行时，蓄电池自动充电。
不含对接站：

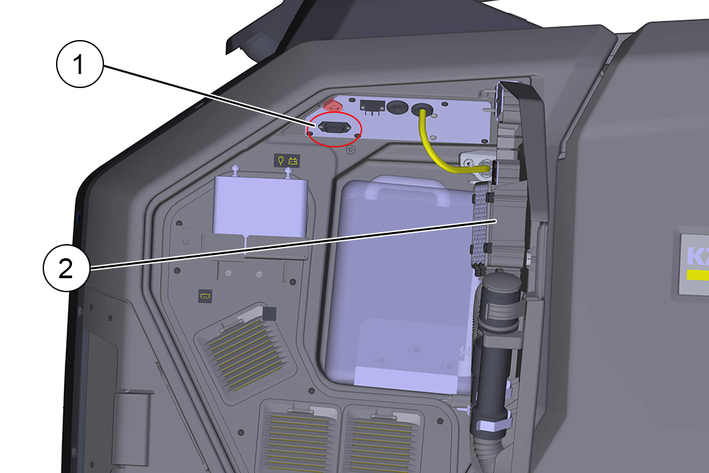

打开设备侧门。
- 电源插口
- 充电线（位于设备侧门内）
从储物槽中取出充电线。
拔出插在电源插座上的内部电缆。
将充电线插入电源插座。
将充电线的电源插头插入插座。
充电过程自动进行。
在触摸屏上显示充电状态。
在充电过程中不得使用设备。
如果电池完全放电，充电过程大约需要 5 小时。
充电过程结束之后，从插座中拔下电源插头。
重新插入内部电缆。
将电源线收纳入储物槽内，或拔下电源线。
下载操作说明书
调试之后，可以在触摸屏上显示设备的操作说明书。如果还将操作说明书下载到智能手机上，则可以在操作的同时查阅操作步骤。
在智能手机上扫描以下代码，按指示下载操作说明书。
加注清水
结合对接站运行时，会自动填充清水箱。
若不使用对接站，可通过两种方式为清水箱注水：
无对接站，含加注系统
将水管连接到灌装系统的连接接头上（最高水温 50°C）。
打开进水口。
对设备进行监控，清水箱装满时，自动注水系统会停止进水。
关闭进水口。
拆下水管。
无对接站，无加注系统
将进水管插入加注系统旁的注水口。注意最高水温为 50 °C！
打开进水口。
观察液位，在填满清水箱时关闭进水。
将清洁剂罐装入计量装置中
在到达清洁头的过程中通过计量装置将清洁剂添加到清水中。
提示
当清水箱或清洁剂罐为空时，将停止添加清洁剂。
打开设备侧门。
取下清洁剂罐的盖子。
将计量装置的吸管插入清洁剂罐的开口中。
将装有清洁剂的罐子放入支架中。
关闭设备侧门。
安装和拆卸吸水扒
提示
首次投入运行前，必须安装吸水扒。
操作员可自行更换吸水扒。安装/拆卸的操作步骤如下：
拆卸吸水扒
通过显示屏上的服务功能将吸水扒移至拆卸位置。
打开快速锁扣的锁扣杆。
将吸水扒从设备上取下（建议握住一侧把手进行拉拽）。
通过显示屏上的服务功能将吸水扒移至安装位置（为便于安装，可将其降下至比拆卸吸水扒时更低的位置）。

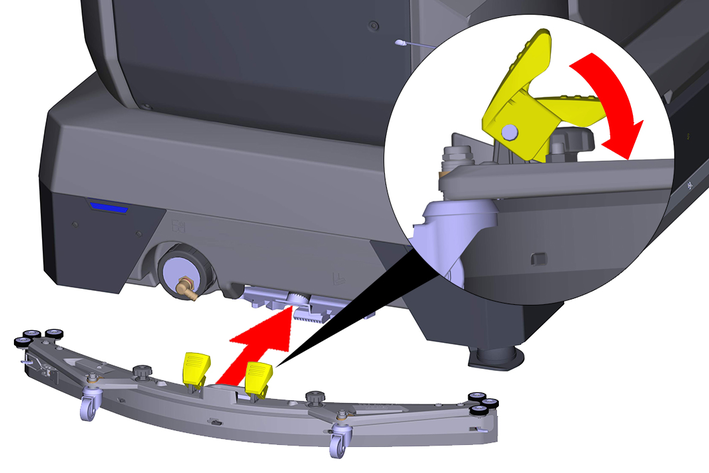

打开快速锁扣的锁扣杆
将吸水扒完全推入吸水扒悬挂架中。
关闭快速锁扣的锁扣杆。
使用服务功能再次升起吸水扒。
装上吸水扒
调节吸水扒
提示
吸水扒的高度已由工厂预设完成。可能需要重新调整高度。为此，请按照以下说明操作。
调节高度
通过高度调节影响吸水胶条与地面接触时的弯曲度。
提示
标准配置：吸水扒上方 3 个垫片，下方 3 个垫片。
平整地面：吸水扒上方 5 个垫片，下方 1 个垫片。
极光滑地面：吸水扒上方 1 个垫片，下方 5 个垫片。

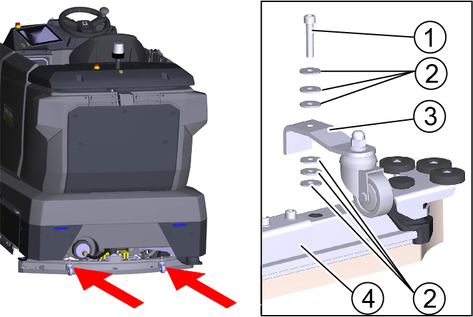

拧下螺母。
- 螺母
- 垫片
- 间隔滚轮与支架
将所需数量的垫片放在吸水扒和间隔滚轮之间。
将剩余的垫片装在间隔滚轮上方。
拧上螺母并拧紧。
在另一个间隔滚轮上重复该过程。
提示
将两个间隔滚轮设置为相同的高度。
检查设备
警告
事故危险
损坏或有缺陷的设备可能会在运行过程中导致事故。
请在使用前检查设备，如有任何损坏或故障，请向负责人报告。如果设备损坏或出现功能故障，请勿使用。检查设备是否密封。
检查紧急停机按钮的功能。
检查防护门的功能。
危险
防护门安全开关故障可能导致事故风险
如果防护门安全开关无法可靠运行，必须立即停止使用设备！检查油门踏板（释放油门踏板后设备是否可靠停止？）。
检查传感器是否脏污，必要时清洁。
重新启动设备。
检查传感器的功能（设备是否检测到障碍物？）
接通设备
按下启动键。
设备启动。
请等待，直到触摸屏上出现登录界面。
在主菜单中显示可执行的功能。
提示
有关进一步的操作和应用说明，请参阅单独的软件操作手册。您可在设备详情页面及软件内查阅相关内容。
在触摸屏上显示操作说明书
设备随附的操作说明书仅包含调试工作和在触摸屏有故障时的故障排除帮助。
设备调试后，可通过触摸屏查阅完整操作手册及教学视频。
提示
请务必遵守设备软件手册中的相关说明。
设置
提示
所有设置及清洁参数详见单独的软件操作手册说明。使用设备时，请务必遵守上述说明。
按主菜单中按下设置按钮。
显示设置菜单。重要基本功能：
创建和管理用户
设置时间和日期
配置网络连接
系统信息（工作时间、软件版本、材料编号、序列号、更新）。
自动运行规定
为了可靠且安全地自动运行，必须遵守以下规则。
在以下几个位置利用阻隔装置限制清洁区。
台阶
楼梯
自动扶梯、行驶通道
升降平台
请勿在清洁区放置梯子、脚手架或其他临时障碍物。
请勿在清洁区留下电线或其他低矮障碍物（最高 15 cm）。
自动运行的路线不经过电梯或自动打开的门。仅在手动模式下使用电梯和自动门。
与水槽和玻璃面保持足够的距离。
避免强光直接照射传感器（如低太阳高度）。
避免穿越强烈的光影交界。
在自动路线中，请勿正面驶向滚动门，而是与门平行行驶。
利用警告牌标记清洁区，并提示潮湿地面。
在自动运行期间，请勿攀爬设备。

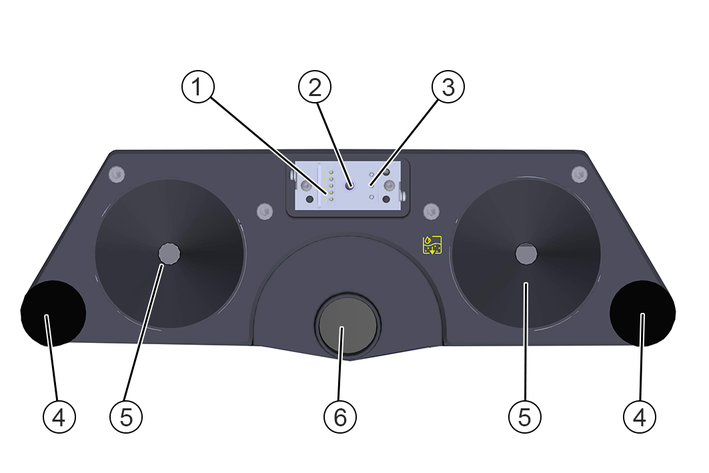

设备端对接接口（用于连接对接站）
- 通信接口
- 清水注入口
- 充电接点
- 缓冲装置
- 对中辅助机构
- 污水排放口
建筑物要求及对接站的位置考量
本设备可选配一个对接站。选择对接站的安装位置，需重点考量以下因素：
可达性：
对接站周边应保留充足空间（宽度至少 4 m，行进方向至少 5 m），以便设备能够安全驶入对接站。
水电接入要求：
对接站的位置应具备电源插座、清水及污水处理设施的接入条件。
排水口必须靠近地面，并保持 1° 至 3° 的倾斜坡度。否则需安装污水提升装置。
不对外开放：
对接站应设置在公众无法进入的区域，因为 KIRA B 200 在执行对接操作时必须临时禁用部分安全功能。
提示
对接站的自学习功能需通过设备软件完成。具体操作请参阅单独的软件操作手册。
设备行驶（手动）
本设备设有驾驶员工作位。
- 防护门
- 方向盘
- 行驶方向开关
- 驾驶员座椅
- 座椅调节
- 油门踏板
打开防护门。
提示
防护门在设备行驶过程中可保持开启状态。
就座于驾驶员座椅（触发座椅接触开关）。
调整驾驶员座椅，确保所有操控元件触手可及。
通过行驶方向选择开关选择行进方向。
小心地操作油门踏板。
松开踏板即可制动。
作业结束后，请将设备停放在安全区域并采取措施以防止未经授权的操作。
提示
喇叭按钮位于行驶方向开关旁边。
手动模式
在手动模式下，操作员需驾驶设备行进至待清洁区域。
提示
在软件中选择“手动清洁”菜单项，并按照提示操作。
在子菜单中可设置清水和清洁剂的添加参数，以及刷子转速、接触压力和吸力强度。
打开防护门，并就座于驾驶员座椅上。
将设备行驶至作业地点。
选择水量、清洁剂计量、刷子功率和抽吸功率的所需设置。
激活所需功能（抽吸、清洁头）。
操控设备行进至待清洁区域。
在对接站手动清空设备
在手动模式下，设备可通过对接站进行排空。
提示
在软件中选择“对接”菜单项，并按照提示操作。
将设备行驶至对接站附近区域。
开始对接。
注意
对接站定位不当可能造成设备损坏！
手动驶向对接站可能导致对接机构或对接站损坏！
对接流程必须完全由设备自主系统自动执行。在指定排放点手动清空设备
在手动模式下，设备可在指定排放点进行清空。
将设备行驶至合规的指定排放点（符合法规要求的地面排水口）。
如需要，将排放软管（位于设备侧门内）连接至对接站的排放口。
通过显示屏上的服务功能启动手动清空程序。
手动清空清水箱
如需要，可以手动清空清空箱。
将设备行驶至合规的指定排放点（符合法规要求的地面排水口）。
拧开清水箱的水箱盖（位于设备后方）。
水箱排空后，重新拧紧水箱盖。
提示
打开清水箱时请务必要小心。根据水箱的水位情况，可能会因水溅出而造成污染。
故障时的帮助
危险
意外启动的设备
受伤危险，触电
在设备上进行作业之前，先关闭设备。拔下电源插头，或将设备从对接站上断开。排放和处理污水和清水。
对于借助本表格仍无法排除的故障，请致电客服。
显示屏不显示故障
设备已开机，但设备显示屏保持黑屏或显示异常。
排除故障:
重新启动设备。
请联系 KÄRCHER 服务部门。
设备无法启动
排除故障:
检查设备顶部的紧急停机按钮。
检查电池电量，如有必要，请为设备充电。
手动移动设备
如需要，可以手动移动设备。例如，当电池完全耗尽且设备无法再驶向对接工作站时，可能需要手动操作。如果此时无法通过插座为设备充电，则需要手动推动设备。为此，必须解除设备的制动并激活紧急转向。
打开左侧防护盖（门）抽吸头。
将制动杆向前拉。

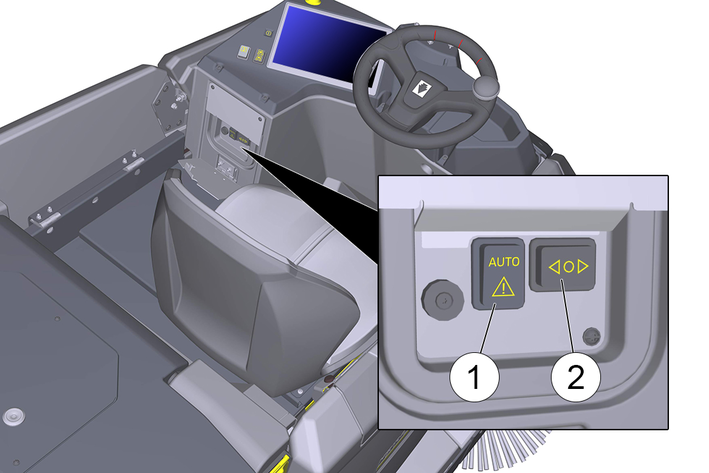

打开检修舱。
- 紧急转向按钮
- “左/右”按键
通过按键激活紧急转向功能。
通过“左/右”键控制前轮转向。
提示
转向时，请勿中断推行。
到达目的地后，将制动杆恢复原位（已制动），并解除紧急转向。
提示
制动已解除，设备可以手动推动。
警告
设备意外移动可能造成受伤风险。
制动解除后，设备可能会不受控制地移动，导致严重人身伤害和财产损失。
仅在平坦的地面解除制动，并在推动设备时注意其重量。请勿单独推动设备，并注意周围的人员和物品。提示
在解除制动后，必须激活紧急转向功能才能操纵设备。紧急转向功能即使在电池组完全放电的情况下，也可以通过单独的电池供电。电池位于设备侧面的储物槽中，必须始终安装在位且处于充电状态。
质量保证
在每个国家，适用由我们的主管销售公司发布的质量保证条款。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。
欲了解更多信息，请访问： www.kaercher.com/dealersearch
更多的质量保证信息（如果有）可以在您当地 KÄRCHER 网站服务区的“下载”下找到。
欧盟一致性声明
我们特此声明，下述产品符合所列指令和法规的相关规定。如果在没有与我方协商的情况下更改产品，本声明失效。制造商须独自承担本符合性声明的签发责任。
产品： 自动地面清洁机
类型： 1.533-xxx
指令和规定2006/42/EC (+2009/127/EC)
2014/53/EU
2011/65/EU
应用的协调标准EN 60335-1
EN 60335-2-29
EN 60335-2-72
EN IEC 63000: 2018
EN 62233: 2008
EN 55012: 2007 + A1: 2009
EN 61000-6-2: 2005
EN 61000-6-3: 2007 + A1:2011
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 300 328 V2.2.2
EN 301 893 V2.1.1
EN 301 908-1 V15.2.1
EN 301 908-2 V13.1.1
EN 301 908-13 V13.2.1
EN 300 440 V2.1.1
EN 301 489-52 V1.2.1
EN 62311: 2008
EN 62368-1: 2014
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
EN 301 489-17 V3.2.4
EN 301 489-19 V2.1.1
EN 303 687 V1.1.1
EN 18031-1:2024
EN 18031-2:2024
附加应用标准EN IEC 63327:2021
EN IEC 60335-1:2023+A11:2023
IEC 60335-2-72:2021
姓名和地址文档全权代表：
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden （德国）
电话：+49 7195 14-0
传真：+49 7195 14-2212
Winnenden， 2025/07/01
签署人受董事会的委托并且全权处理相关事宜。
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden （德国）
电话：+49 7195 14-0
传真：+49 7195 14-2212
技术参数
KIRA B 200 (BR)
概述 | |
行驶速度，自动（最大） | 5,4 km/h |
行驶速度，手动（最大） | 6,0 km/h |
理论清洁面积效率，自动 | 4590 m2/h |
理论清洁面积效率，手动 | 5110 m2/h |
每次水箱填充的清洁面积效率 | 7143 m2/h |
清水箱/污水箱容量 | 200 l |
粗污染物容器容积 | 9 l |
清洁剂箱的容量（选配清洁剂盒） | 10 l |
清洁剂计量 | 0...3 % |
水用量 | 0...6 l/min |
尺寸 | |
长度 | 1944 mm |
不包括吸水扒的宽度 | 1138 mm |
吸水扒宽度 | 1120 mm |
高度 | 1471 mm |
工作宽度 | 850 mm |
通行宽度，自动（最小） | 1350 mm |
边缘距离，自动（最小） | 150 mm |
包装尺寸长x宽x高 | 2100x1360x1800 mm |
轮胎 | |
前轮宽度 | 125 mm |
前轮直径 | 250 mm |
后轮宽度 | 70 mm |
后轮直径 | 350 mm |
重量 | |
允许的总重 | 830 kg |
空载重量（运输重量） | 630 kg |
毛刷压紧力，最大 | 667,08 (68) N (kg) |
毛刷压紧压力，最大 | 2,1 (215) N/m2 (g/cm2) |
表面压力 | |
转向辊 | max 0,6 N/mm2 |
后轮 | max 0,8 N/mm2 |
设备性能 | |
蓄电池数量 | 4 |
额定电压，锂离子 | 25,6 V |
电池容量，锂离子 | 400 Ah (5 h) |
驱动电机功率 | 2x 650 W |
抽吸涡轮机功率 | 552 W |
清洁刷驱动装置功率 | 1500 W |
蓄电池满充时的运行时间 | 5 h |
防护类型 | IPX3 |
吸尘 | |
抽吸功率，空气量 | 19...24 l/s |
（最大）负压 | 11,9...14,7 (119...147) kPa (mbar) |
清洁刷 | |
毛刷长度 | 800 mm |
刷子转速 | 380/670/950 1/min |
内置充电器 | |
额定电压 | 100...240 V |
充电电流 | 10-9,4 A |
功率消耗 | 1-2,25 kW |
频率 | 50-60 Hz |
功率 | 2740 W |
蓄电池充电时长 | 5,8 h |
环境条件 | |
允许的温度范围 | 5...40 °C |
最高水温 | 50 °C |
加注系统水压 | 1 (10) MPa (bar) |
污水箱冲洗系统水压 | 1 (10) MPa (bar) |
相对空气湿度 | 20...90 % |
斜坡 | |
工作区域最大斜度 | 6 auto / 15 manu % |
短距离（最大 10 m）运输斜坡，装载 | 25 % |
根据 EN 60335-2-72 标准测得的数值 | |
手臂振动值 | 0,5 m/s2 |
不确定度 K | 0,2 dB(A) |
声压级 LpA | 64,5 dB(A) |
不确定度 KpA | 2 dB(A) |
声功率级 LWA + 不确定度 KWA | 79,2 dB(A) |
KIRA B 200 (BD)
概述 | |
行驶速度，自动（最大） | 5,4 km/h |
行驶速度，手动（最大） | 6,0 km/h |
理论清洁面积效率，自动 | 4890 m2/h |
理论清洁面积效率，手动 | 5410 m2/h |
每次水箱填充的清洁面积效率 | 7143 m2/h |
清水箱/污水箱容量 | 200 l |
粗污染物容器容积 | - l |
清洁剂箱的容量（选配清洁剂盒） | 10 l |
清洁剂计量 | 0...3 % |
水用量 | 0...6 l/min |
尺寸 | |
长度 | 1944 mm |
不包括吸水扒的宽度 | 1138 mm |
吸水扒宽度 | 1120 mm |
高度 | 1471 mm |
工作宽度 | 900 mm |
通行宽度，自动（最小） | 1350 mm |
边缘距离，自动（最小） | 150 mm |
包装尺寸长x宽x高 | 2100x1360x1800 mm |
轮胎 | |
前轮宽度 | 125 mm |
前轮直径 | 250 mm |
后轮宽度 | 70 mm |
后轮直径 | 350 mm |
重量 | |
允许的总重 | 828 kg |
空载重量（运输重量） | 628 kg |
毛刷压紧力，最大 | 774,99 (79) N (kg) |
毛刷压紧压力，最大 | 0,2 (29) N/m2 (g/cm2) |
表面压力 | |
转向辊 | max 0,6 N/mm2 |
后轮 | max 0,8 N/mm2 |
设备性能 | |
蓄电池数量 | 4 |
额定电压，锂离子 | 25,6 V |
电池容量，锂离子 | 320 Ah (5 h) |
驱动电机功率 | 2x 650 W |
抽吸涡轮机功率 | 552 W |
清洁刷驱动装置功率 | 1200 W |
蓄电池满充时的运行时间 | 4 h |
防护类型 | IPX3 |
吸尘 | |
抽吸功率，空气量 | 19...24 l/s |
（最大）负压 | 11,9...14,7 (119...147) kPa (mbar) |
清洁刷 | |
毛刷长度 | - mm |
刷子转速 | 177 1/min |
内置充电器 | |
额定电压 | 100...240 V |
充电电流 | 10-9,4 A |
功率消耗 | 1-2,25 kW |
频率 | 50-60 Hz |
功率 | 2460 W |
蓄电池充电时长 | 11,9...4,7 h |
环境条件 | |
允许的温度范围 | 5...40 °C |
最高水温 | 50 °C |
加注系统水压 | 1 (10) MPa (bar) |
污水箱冲洗系统水压 | 1 (10) MPa (bar) |
相对空气湿度 | 20...90 % |
斜坡 | |
工作区域最大斜度 | 6 auto / 15 manu % |
短距离（最大 10 m）运输斜坡，装载 | 25 % |
根据 EN 60335-2-72 标准测得的数值 | |
手臂振动值 | 0,5 m/s2 |
不确定度 K | 0,2 dB(A) |
声压级 LpA | 64,5 dB(A) |
不确定度 KpA | 2 dB(A) |
声功率级 LWA + 不确定度 KWA | 79,2 dB(A) |
<BackPage>
</BackPage>
</BackPage>
