Con la aplicación KÄRCHER Home & Garden se beneficiará de las siguientes ventajas al utilizar su equipo:

• Consejos de aplicación y conocimientos de expertos

• Información sobre el producto, resumen de accesorios y manual de instrucciones

• Asistencia y contacto para el servicio

• Tienda en línea: ofertas exclusivas y mucho más

Descargue KÄRCHER Home & Garden de su tienda de aplicaciones y registre cómodamente su producto.

Antes de poner en marcha por primera vez el equipo, lea este capítulo de seguridad y este manual original. Actúe conforme a estos documentos. Conserve el manual original para su uso posterior o para propietarios ulteriores.

• Además de las instrucciones incluidas en el manual de instrucciones, debe respetar las normativas de seguridad y para la prevención de accidentes del legislador correspondiente.

• Las placas de advertencia e indicadoras colocadas en el equipo proporcionan indicaciones importantes para un funcionamiento seguro.

Los materiales de embalaje son reciclables. Eliminar los embalajes de forma respetuosa con el medio ambiente.

Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que suponen un peligro potencial para la salud de las personas o el medio ambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un funcionamiento adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Los trabajos de limpieza que generan agua sucia con un alto contenido en aceite, p. ej., los lavados de motores o la limpieza de bajos, deben realizarse únicamente en estaciones de lavado con un separador de aceite.

Los trabajos con detergentes deben realizarse únicamente sobre superficies de trabajo a prueba de filtraciones y conectadas a la canalización de agua sucia. No permitir que los detergentes penetren en masas de agua o en la tierra.

Encontrará información actualizada sobre las sustancias contenidas en: www.kaercher.de/REACH

Utilice la limpiadora de alta presión únicamente en el ámbito doméstico.

La limpiadora de alta presión está diseñada para la limpieza de máquinas, vehículos, edificios, herramientas, fachadas, terrazas, equipos para el jardín, etc. con un chorro de agua de alta presión.

Utilice únicamente accesorios y repuestos originales, estos garantizan un servicio seguro y fiable del equipo.

Encontrará información sobre los accesorios y repuestos en www.kaercher.com.

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

El interruptor del equipo impide el funcionamiento involuntario del equipo.

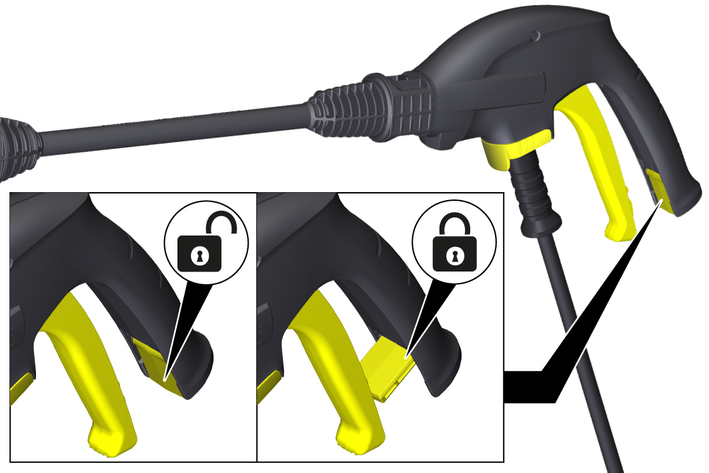

El cierre bloquea la palanca de la pistola de alta presión y evita el arranque involuntario del equipo.

Cuando se suelta la palanca de la pistola de alta presión, el interruptor de presión desconecta la bomba y se para el chorro de alta presión. Al presionar la palanca, vuelve a conectarse la bomba.

Antes de la puesta en funcionamiento, montar en el equipo las piezas que se suministran sueltas.

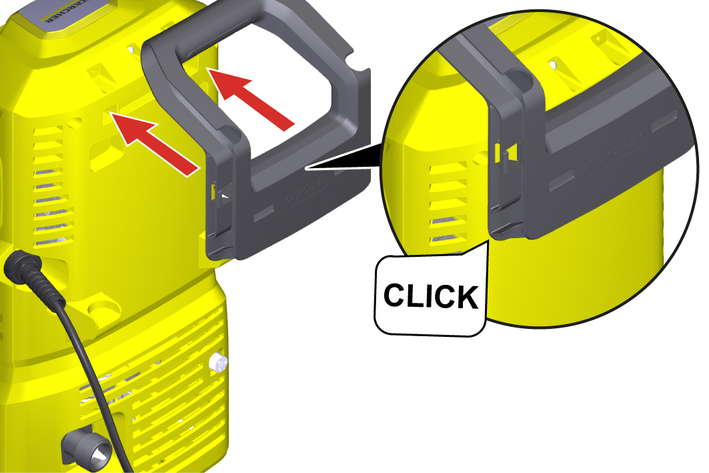

1. Enganchar el asa de transporte.

   ---

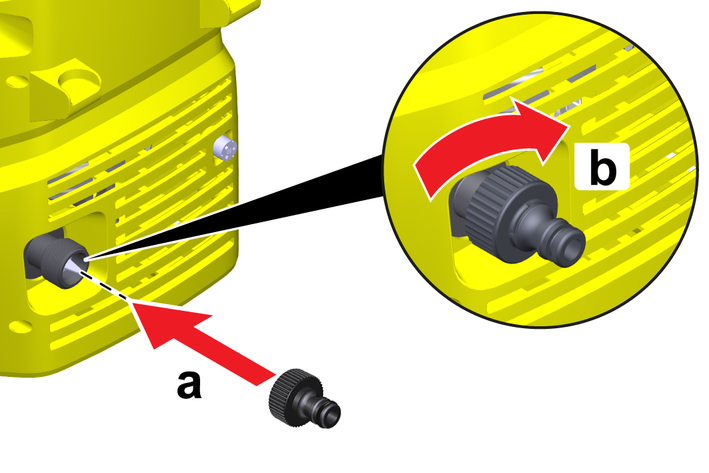

1. Enrosque el acoplamiento de la conexión de agua en dicha conexión del equipo.

   ---



1. Colocar el equipo sobre una superficie plana.

2. CUIDADO

   Peligro de daños durante el servicio con la manguera de alta presión enrollada.

   Daños en la manguera de alta presión.

   Desenrollar por completo la manguera de alta presión y tenderla sin nudos, bucles ni torceduras antes de poner en funcionamiento el equipo.

   Desenrollar por completo la manguera de alta presión y estirarla sin nudos, bucles y torceduras.

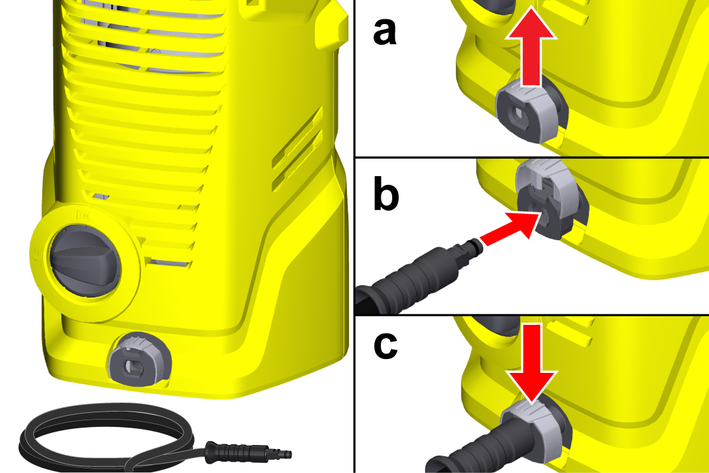

3. Conectar la manguera de alta presión al equipo.

   1. Levantar la abrazadera del acoplamiento.

   2. Introducir la manguera de alta presión en el acoplamiento.

   3. Presionar hacia abajo la abrazadera en el acoplamiento.

      ---



4. Conectar la manguera de alta presión a la pistola de alta presión.

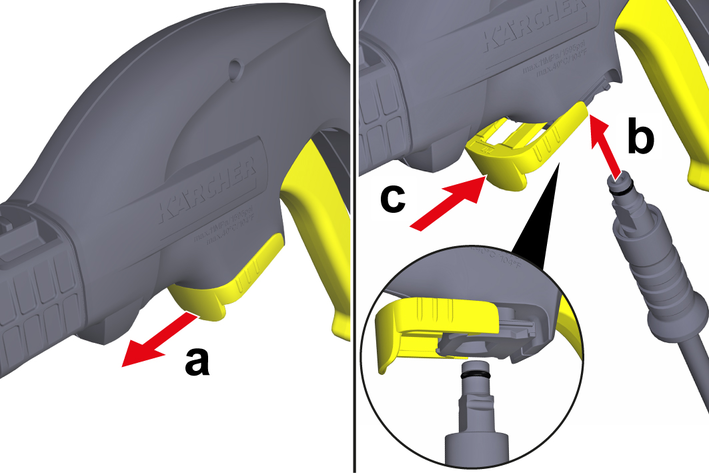

   1. Extraer la abrazadera de la pistola de alta presión.

   2. Insertar la manguera de alta presión.

   3. Presionar la abrazadera hasta encajarla.

      ---



5. Comprobar que las conexiones son seguras tirando de la manguera de alta presión.

6. Conectar el conector de red a un enchufe.

Para consultar los valores de conexión, véase la placa de características o el apartado Datos técnicos.

Respete las normas de la empresa de suministro de agua.

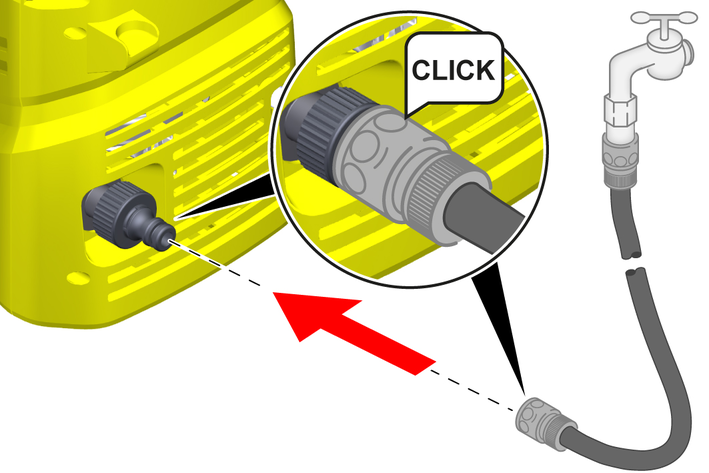

1. Insertar la manguera de riego en el acoplamiento de la conexión de agua.

   ---



2. Conectar la manguera de riego al conducto de agua.

3. Abrir el grifo de agua por completo.

1. Conectar la pistola de alta presión a los tubos pulverizadores.

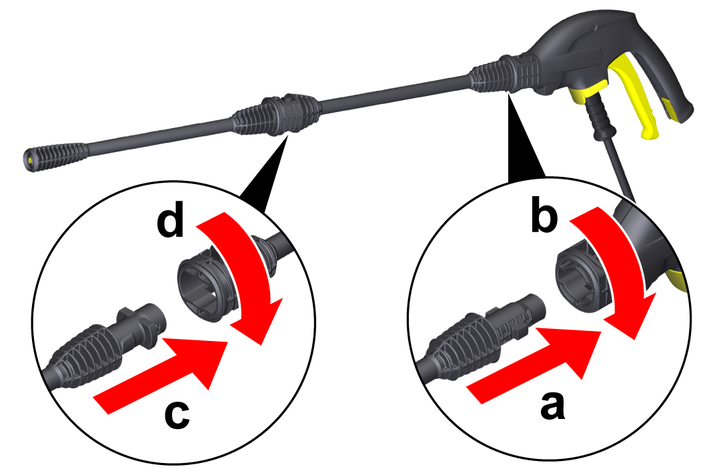

   1. Insertar la prolongación de tubos pulverizadores en la pistola de alta presión.

   2. Fijar girando 90°.

   3. Insertar el tubo pulverizador con boquilla de alta presión en la prolongación de tubos pulverizadores.

   4. Fijar girando 90°.

   ---



2. Conectar el equipo («I/ON»).

3. Desbloquear la palanca de la pistola de alta presión.

4. Presionar la palanca de la pistola de alta presión.

   El equipo se conecta.

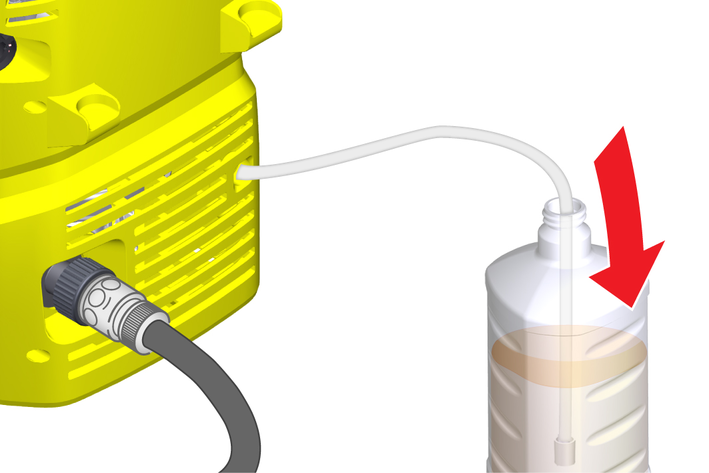

1. Extraer la manguera de aspiración de detergente de la carcasa hasta alcanzar la longitud deseada.

2. Colgar la manguera de aspiración de detergente en un recipiente con solución de detergente.

   ---



3. Separar el tubo pulverizador con boquilla de alta presión de la prolongación de tubos pulverizadores y trabajar únicamente con la prolongación de tubos pulverizadores montada.

   Durante el funcionamiento, se añade la solución de detergente al chorro de agua.

1. Pulverizar poco detergente sobre la superficie seca y dejar que actúe (no secar).

2. Lavar la suciedad desprendida con el chorro de alta presión.

1. Enjuague el equipo con agua limpia durante unos 30 segundos.

1. Soltar la palanca de la pistola de alta presión.

   Al soltar la palanca, el equipo se desconecta. Se mantiene la alta presión en el sistema.

2. Bloquear la palanca de la pistola de alta presión.

   ---



3. Desconectar el equipo con «0/OFF» durante las pausas de trabajo de más de 5 minutos.

1. Soltar la palanca de la pistola de alta presión.

2. Cerrar el grifo de agua.

3. Presionar la palanca de la pistola de alta presión durante 30 segundos.

   Se elimina toda la presión que queda en el sistema.

4. Soltar la palanca de la pistola de alta presión.

5. Bloquear la palanca de la pistola de alta presión.

6. Desconectar el equipo con «0/OFF».

7. Desconectar el equipo de la alimentación de agua.

8. Desenchufar el conector de red del enchufe.

1. Levante y transporte el equipo agarrándolo por el asa de transporte.

1. Asegurar el equipo para evitar que se desplace o vuelque.

1. Depositar el equipo sobre una superficie plana.

2. Desconectar el tubo pulverizador con boquilla de alta presión de la prolongación de tubos pulverizadores.

3. Desconectar la prolongación de tubos pulverizadores de la pistola de alta presión.

4. Almacenar el tubo pulverizador y la prolongación de tubos pulverizadores en los almacenajes correspondientes.

5. Desconectar la manguera de alta presión del equipo.

6. Desconectar la manguera de alta presión de la pistola de alta presión.

7. Guardar la manguera de alta presión y la pistola de alta presión en el equipo.

8. Almacenar el cable de conexión de red en el equipo.

Tener en cuenta las instrucciones adicionales si se va a almacenar el equipo durante un periodo de tiempo prolongado; véase el capítulo sobre Conservación y mantenimiento.

1. Desconectar el equipo de la alimentación de agua.

2. Desmontar la manguera de alta presión del equipo.

3. Conectar el equipo («I/ON»).

4. Esperar 1 minuto como máximo hasta que ya no salga agua de la conexión de alta presión.

5. Desconectar el equipo (0/OFF).

6. Guarde el equipo y los accesorios en una sala protegida de heladas.

El equipo no requiere mantenimiento, es decir, no es necesario llevar a cabo trabajos de mantenimiento de forma periódica.

Limpiar el tamiz de la conexión de agua en caso necesario.

1. Desenroscar el acoplamiento de la toma de agua.

2. Extraer el tamiz.

   ---



3. Limpiar el tamiz con agua corriente.

4. Colocar el tamiz en la conexión de agua.

Limpiar el filtro de detergente si se va almacenar durante un tiempo prolongado.

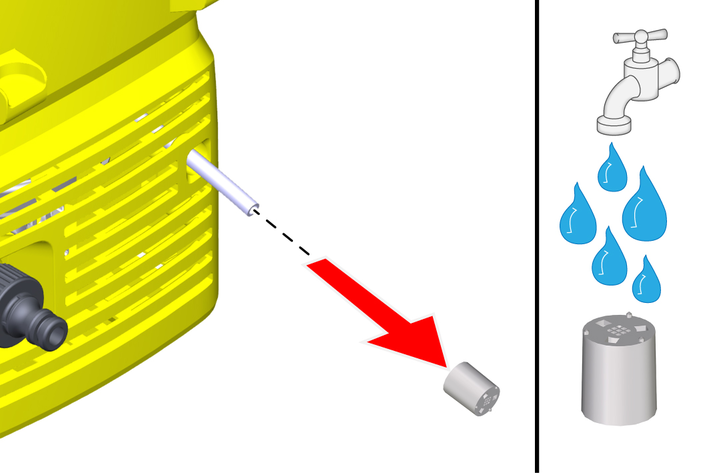

1. Retirar el filtro de la manguera de aspiración de detergente.

2. Limpiar el filtro con agua corriente.

   ---



A menudo, las causas de los fallos son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o fallos no mencionados aquí, póngase en contacto con el servicio de posventa.

• El equipo no funciona

• El equipo no genera presión

• Fuertes variaciones de presión

• Equipo no estanco

• No se aspira el detergente

Solución:

1. Presionar la palanca de la pistola de alta presión.

   El equipo se conecta.

2. Comprobar si la tensión indicada en la placa de características coincide con la tensión de la fuente de corriente.

3. Comprobar si el cable de conexión de red presenta daños.

Causa:

La entrada de agua es insuficiente.

Solución:

1. Abrir el grifo de agua por completo.

2. Comprobar que la entrada de agua cuenta con el volumen transportado suficiente.

Causa:

El tamiz de la conexión de agua está sucio.

Solución:

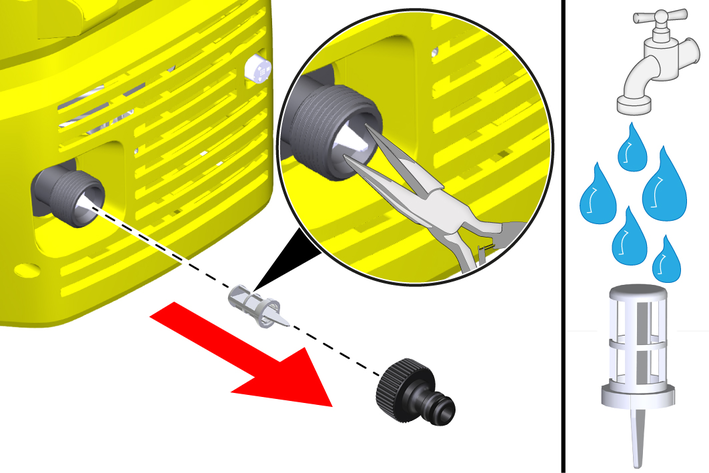

1. Extraer el tamiz de la conexión de agua con un alicate de boca plana.

2. Limpiar el tamiz con agua corriente.

   ---



Causa:

Hay aire en el equipo.

Solución:

1. Purgar el equipo:

   1. Conectar el equipo sin el tubo pulverizador con la boquilla de alta presión durante un máximo de 2 minutos.

   2. Presionar la pistola de alta presión y esperar hasta que el agua salga sin burbujas de la prolongación de tubos pulverizadores.

   3. Conectar el tubo pulverizador con la boquilla de alta presión.

Solución:

1. Limpie la boquilla de alta presión:

   1. Elimine la suciedad del taladro de boquilla con ayuda de una aguja.

   2. Enjuague la boquilla de alta presión con agua desde la parte frontal.

2. Compruebe el volumen de entrada de agua.

Solución:

1. Desde un punto de vista técnico, el equipo puede presentar una pequeña falta de estanqueidad. En caso de que la falta de estanqueidad sea más grave, informe al servicio de posventa.

Solución:

1. Separar el tubo pulverizador con boquilla de alta presión de la prolongación de tubos pulverizadores y trabajar únicamente con la prolongación de tubos pulverizadores montada.

2. Limpiar el filtro de la manguera de aspiración de detergente.

3. Comprobar si la manguera de aspiración de detergente presenta puntos de flexión.

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de posventa autorizado más próximo presentando la factura de compra.

Puede consultar más información en: www.kaercher.com/dealersearch

Encontrará más información sobre la garantía (si está disponible) en el área de servicio de su página web local de Kärcher en "Downloads".
