Apparatbryteren forhindrer utilsiktet oppstart av apparatet.

Låsemekanismen sperrer avtrekkeren på høytrykkspistolen og forhindrer at apparatet slås utilsiktet på.

Når du slipper avtrekkeren på høytrykkspistolen, slår trykkbryteren av pumpen og høytrykksstrålen stopper. Hvis du trykker inn avtrekkeren, kobles pumpen inn igjen.

Dersom strømforbruket er for høyt, slår motorvernbryteren av apparatet.

Høytrykksvaskeren skal kun brukes til private formål.

Høytrykksvaskeren er ment for rengjøring av maskiner, kjøretøy, byggverk, verktøy, fasader, terrasser, hageutstyr osv. med høytrykksvannstråle.

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på en miljøvennlig måte.

Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler som batterier, batteripakker eller olje. Disse kan utgjøre en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Rengjøringsarbeid som medfører oljeholdig spillvann, som f.eks. vask av motor og karosseri, skal bare utføres på vaskeplasser med oljeutskiller.

Arbeid med rengjøringsmidler skal bare utføres på vanntette arbeidsområder som er koblet til kloakksystemet. Ikke la rengjøringsmiddel renne ut i vassdrag eller trenge ned i jordsmonn.

Uttak av vann fra offentlige vassdrag er forbudt i enkelte land.

Aktuell informasjon om innholdsstoffene finner du på: www.kaercher.de/REACH

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet.

Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

---

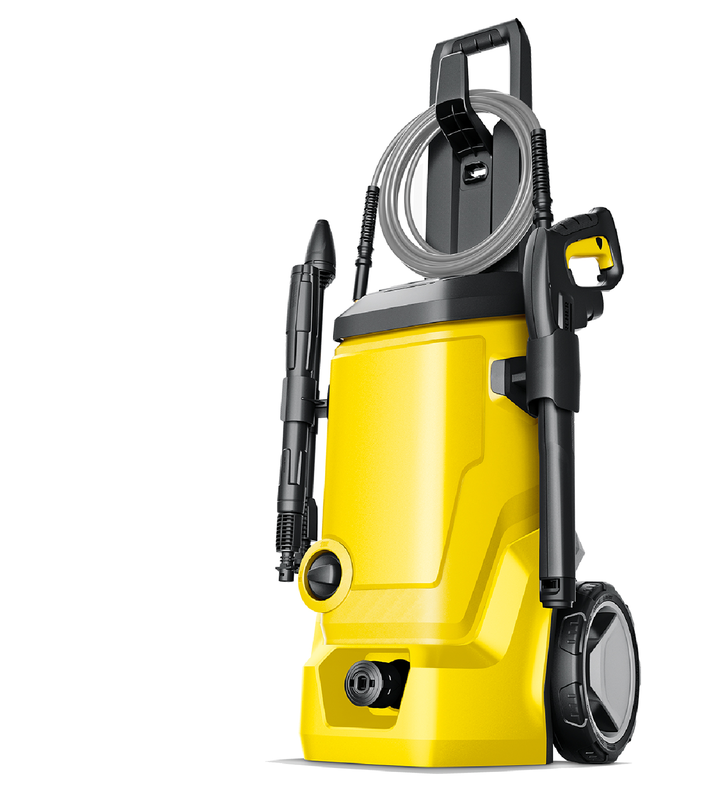

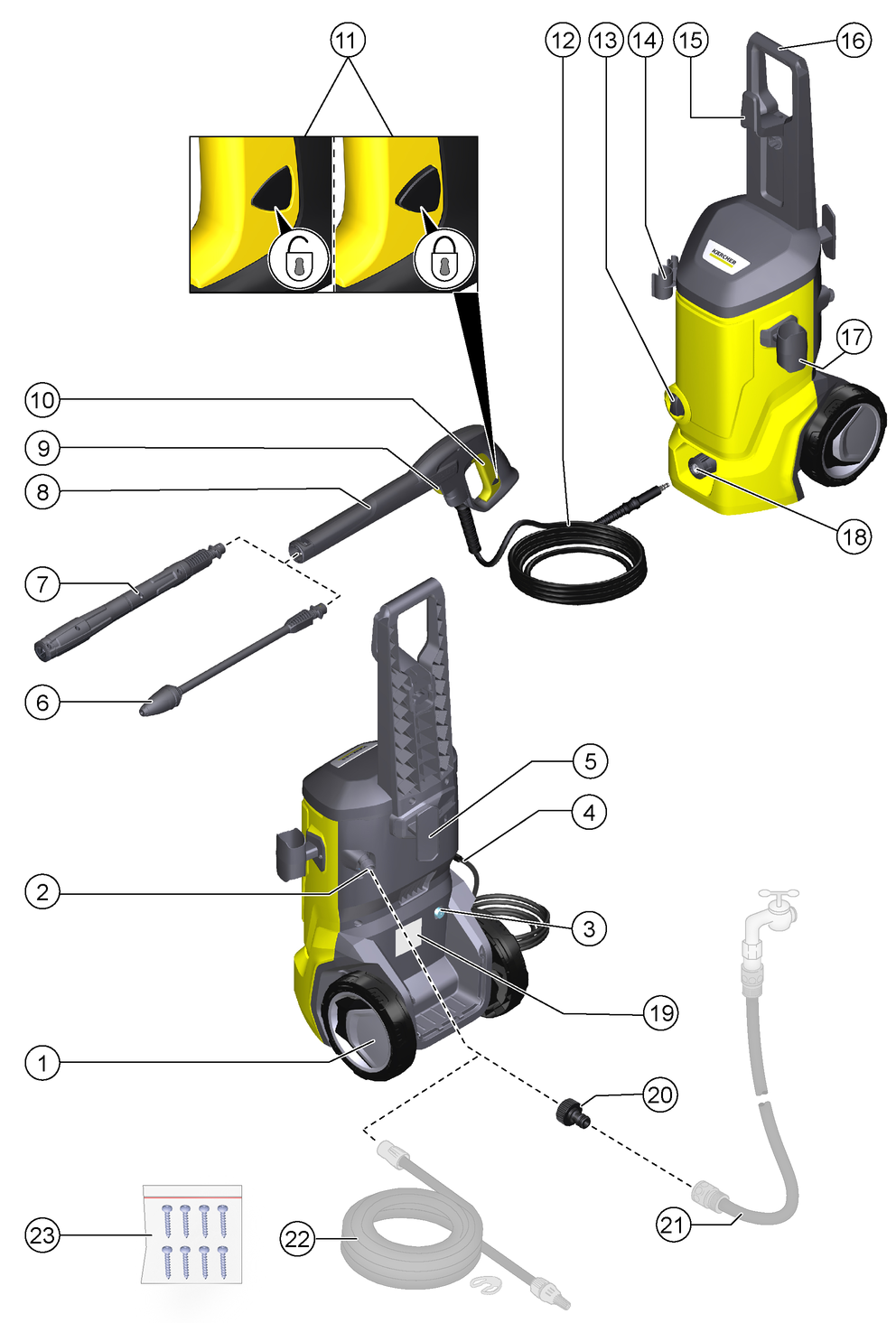

1. Transporthjul
2. Vanntilkobling med innebygd sil
3. Sugeslange for rengjøringsmiddel
4. Strømledning med strømstøpsel
5. Holder til strømtilførselsledning
6. Strålerør med smussfreser for gjenstridige flekker
7. Strålerør Vario Power for de vanligste rengjøringsoppgaveneArbeidstrykket kan økes trinnløst fra SOFT til HARD. For å regulere arbeidstrykket slipper du avtrekkeren på sprøytepistolen og dreier strålerøret til ønsket stilling. Når strålerøret er dreid helt til endeposisjonen i retningen SOFT, kan det doseres inn rengjøringsmiddel.
8. Høytrykkspistol
9. Knapp for å skille høytrykksslangen fra høytrykkspistolen
10. Spak for høytrykkspistol
11. Låsemekanisme høytrykkspistol
12. Høytrykksslange
13. Apparatbryter «0/OFF» / «I/ON»
14. Holder til strålerør
15. Holder til høytrykksslange
16. Transporthåndtak
17. Holder til høytrykkspistol
18. Hurtigkobling for høytrykkstilkobling
19. Typeskilt
20. Kobling for vanntilkoblingen
21. ** Hageslange (stofforsterket, diameter minst 1/2 tomme (13 mm), lengde minst 7,5 m, med vanlig hurtigkobling)
22. **KÄRCHER sugeslange for vannforsyning fra åpne beholdere (best.nr. 2.643-100)
23. Skruer

**tillegg nødvendig

Monter på de løse delene som følger med før apparatet tas i bruk.

Ha klar skruene som følger med og en passende skrutrekker.

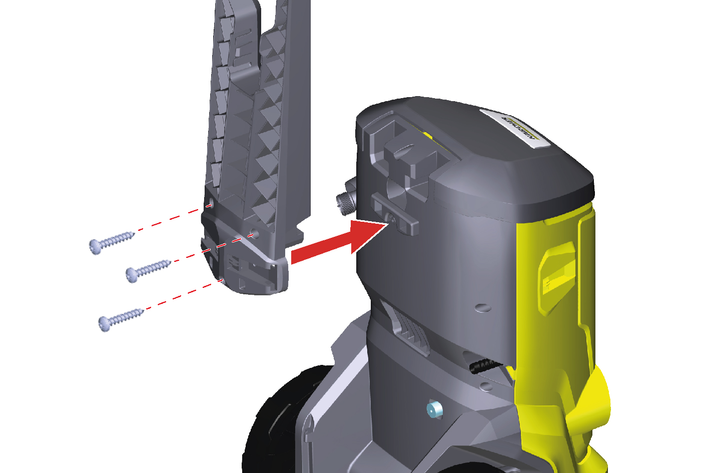

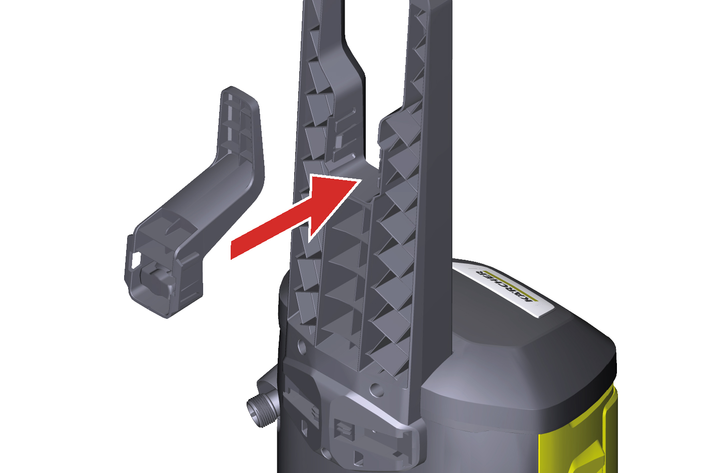

1. Sett på transporthåndtaket.

2. Sikre transporthåndtaket med 3 skruer.

   ---



1. Stikk holderen til høytrykksslangen inn i åpningen midt på transporthåndtaket.

   Holderen klikker på plass.

   ---

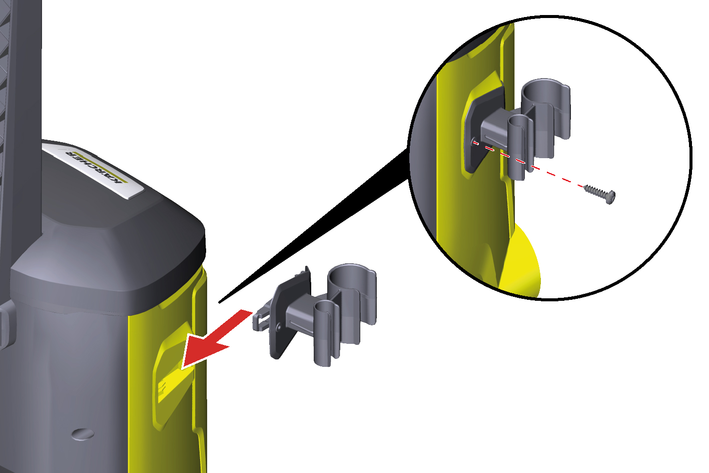

1. Sett holderen til strålerørene inn i åpningen på apparatet.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---

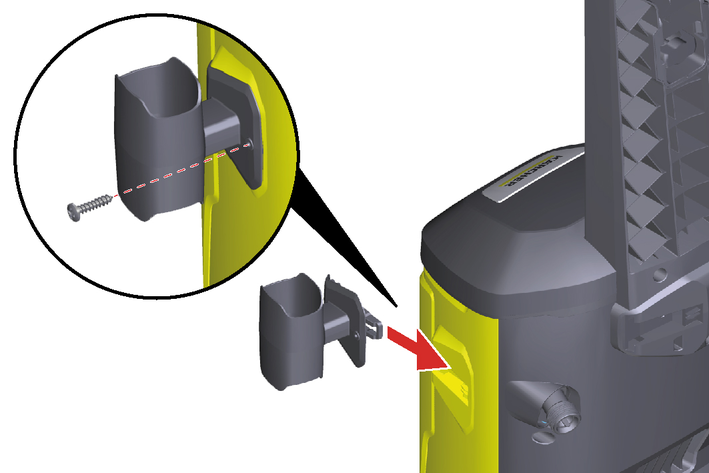

1. Sett holderen til høytrykkspistolen inn i åpningen på apparatet.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---

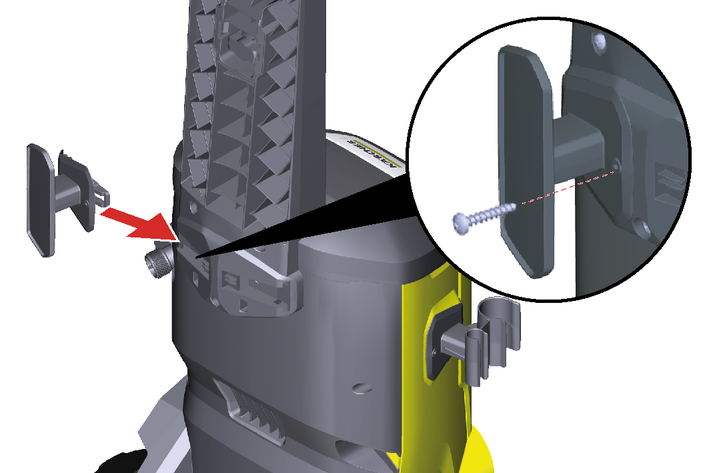

1. Sett holderen til strømtilførselsledningen fra utsiden inn i åpningen på transporthåndtaket.

2. Hold holderen i endeposisjon og sikre den med en skrue.

   ---

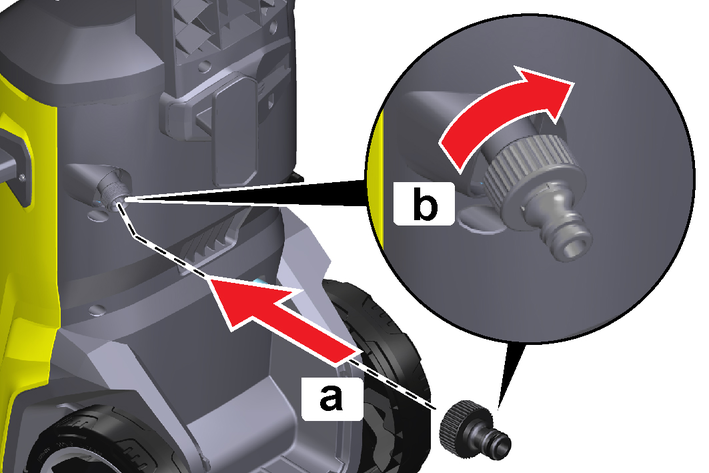

1. Skru koblingen for vanntilkoblingen på apparatets vanntilkobling.

   ---



1. Sett apparatet på et jevnt underlag.

2. Vikle av høytrykksslangen og løs opp eventuelle løkker og vridninger.

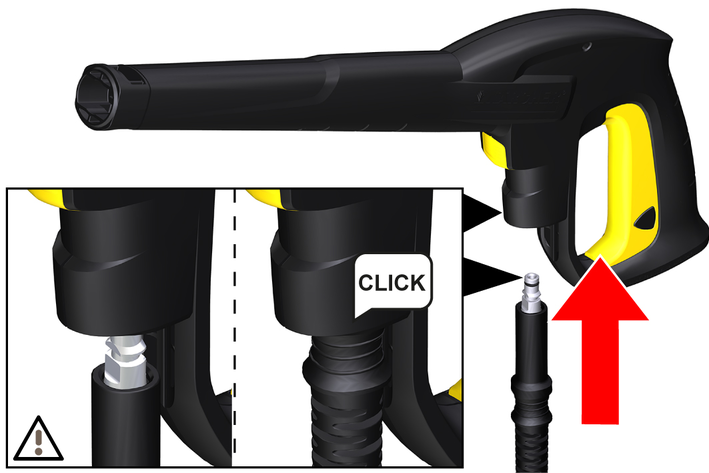

3. Sett inn høytrykksslangen i høytrykkspistolen til du hører at den smekker i lås.

   ---



   Merknad

   Pass på at nippelen står i riktig stilling.

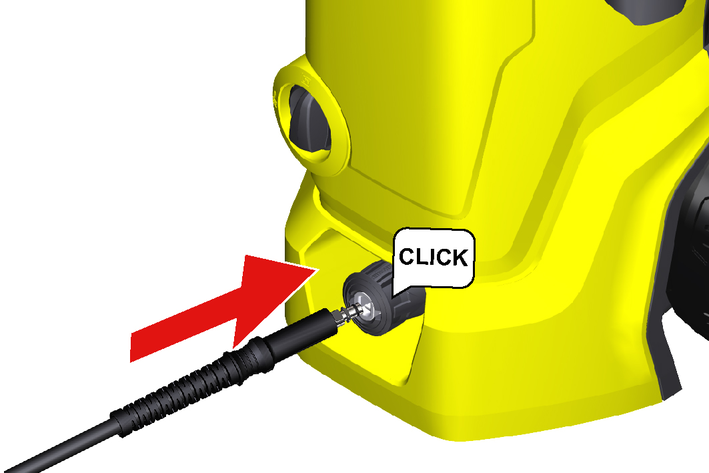

4. Sett inn høytrykksslangen i hurtigkoblingen til du hører at den smekker i lås.

   ---



5. Sjekk at forbindelsen er sikker ved å dra i høytrykksslangen.

6. Sett støpselet inn i en stikkontakt.

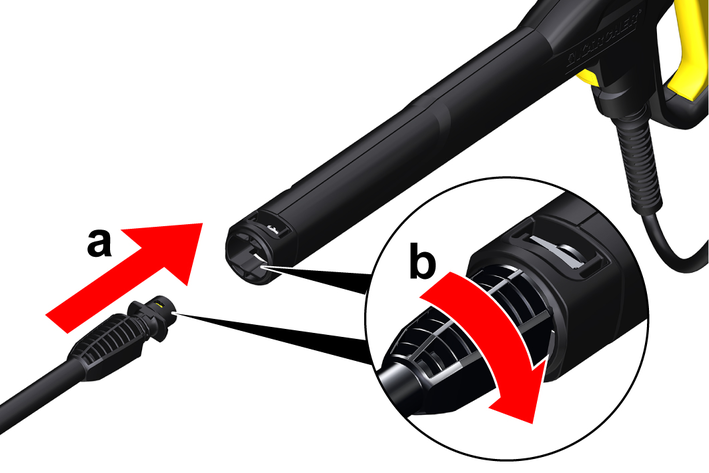

1. Sett et strålerør i høytrykkspistolen og lås det ved å dreie det 90° rundt.

   ---



2. Slå på apparatet («I/ON»).

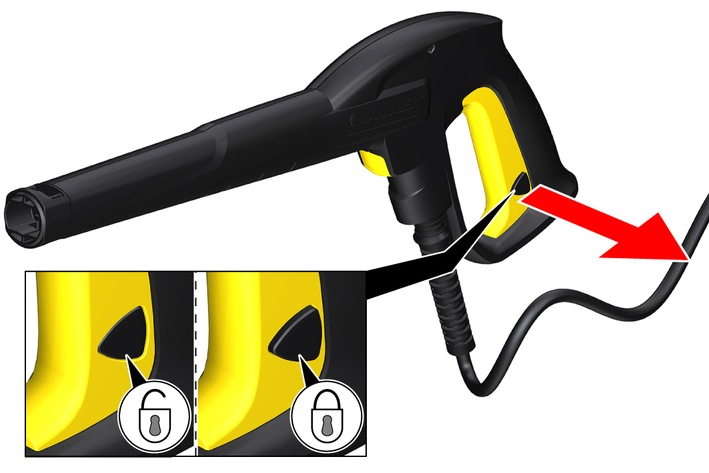

3. Lås opp avtrekkeren på høytrykkspistolen.

4. Trykk inn avtrekkeren på høytrykkspistolen.

   Apparatet slås på.

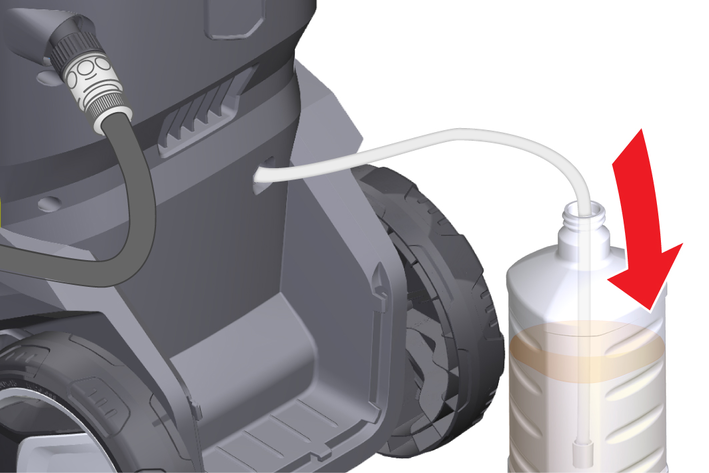

1. Trekk sugeslangen for rengjøringsmiddel ut av huset til ønsket lengde.

   ---



2. Heng sugeslangen for rengjøringsmiddel i en beholder med rengjøringsmiddeloppløsning.

3. Bruk strålerøret Vario Power.

4. Drei strålerøret i retningen «SOFT» til det stopper.

   Rengjøringsmiddeloppløsningen blandes i vannstrålen under driften.

1. Spray rengjøringsmiddelet sparsommelig på den tørre overflaten og la det virke litt (ikke tørke).

2. Spyl det løsnede smusset av med høytrykksstrålen.

1. Spyl apparatet med rent vann i ca. 30 sekunder.

1. Slipp avtrekkeren på høytrykkspistolen.

   Når du slipper avtrekkeren, slår apparatet seg av. Høytrykket i systemet opprettholdes.

2. Lås avtrekkeren på høytrykkspistolen.

   ---



3. Slå av apparatet ved arbeidspauser som varer lenger enn 5 minutter «0/OFF».

1. Slipp avtrekkeren på høytrykkspistolen.

2. Steng vannkranen.

3. Trykk inn avtrekkeren på høytrykkspistolen og hold den inne i 30 sekunder.

   Det gjenværende trykket i systemet reduseres.

4. Slipp avtrekkeren på høytrykkspistolen.

5. Lås avtrekkeren på høytrykkspistolen.

6. Slå av apparatet «0/OFF».

7. Koble apparatet fra vannforsyningen.

8. Trekk støpselet ut av stikkontakten.

1. Trekk apparatet etter transporthåndtaket.

1. Sikre apparatet så det ikke kan skli eller velte.

1. Parker maskinen på et jevnt underlag.

2. Trykk på løsneknappen på høytrykkspistolen og ta av høytrykksslangen.

3. Ta lansen av høytrykkspistolen.

4. Oppbevar begge strålerørene og høytrykkspistolen i de passende holderne.

5. Ta høytrykksslangen av apparatet.

6. Oppbevar høytrykksslangen på apparatet.

7. Oppbevar strømtilførselsledningen på apparatet.

Ved langvarig lagring må du ta hensyn til tilleggshenvisningene, se kapittelStell og vedlikehold.

1. Koble apparatet fra vannforsyningen.

2. Demonter høytrykksslangen fra apparatet.

3. Slå på apparatet («I/ON»).

4. Vent i maksimalt 1 minutt, til det ikke kommer mer vann ut av høytrykkstilkoblingen.

5. Slå av apparatet («0/OFF»).

6. Oppbevar apparatet og tilbehøret i et frostsikkert rom.

Apparatet er vedlikeholdsfritt, dvs. at du ikke må foreta regelmessig vedlikeholdsarbeid.

Rengjør silen i vanntilkoblingen ved behov.

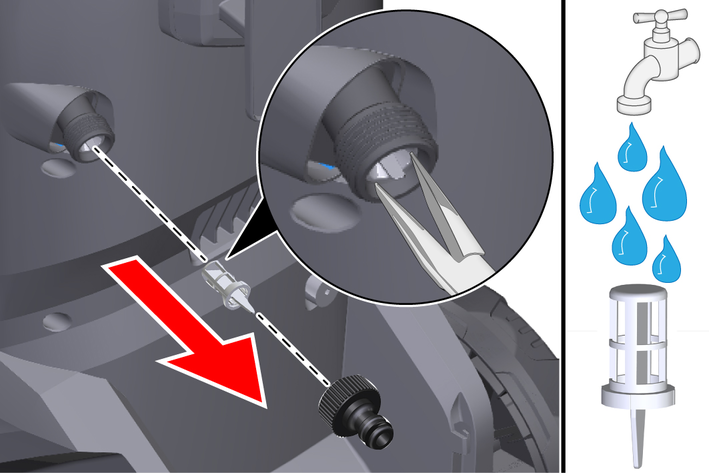

1. Skru av koblingen på vanntilkoblingen.

2. Ta ut silen.

   ---



3. Rengjør silen under rennende vann.

4. Sett silen inn i vanntilkoblingen.

Rengjør rengjøringsmiddelfilteret før langtidslagring.

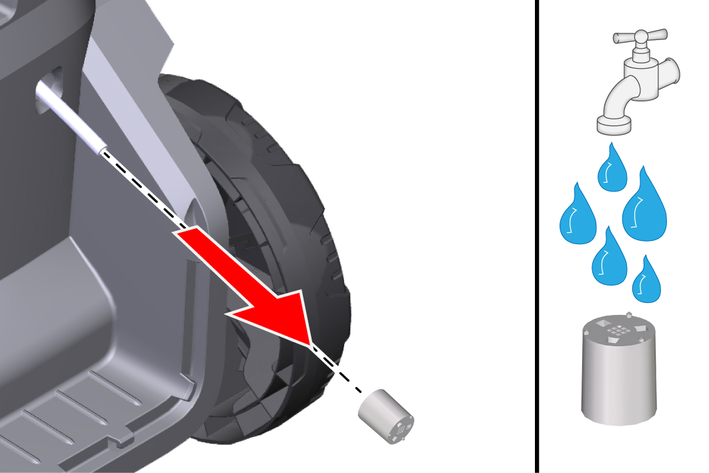

1. Ta av filteret på sugeslangen for rengjøringsmiddelet.

2. Rengjør filteret under rennende vann.

   ---



Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

• Apparatet går ikke

• Apparatet starter ikke, motoren brummer

• Apparatet bygger ikke opp trykk

• Store trykksvingninger

• Lekk apparat

• Rengjøringsmiddel suges ikke opp

Tiltak:

1. Trykk inn avtrekkeren på høytrykkspistolen.

   Apparatet slås på.

2. Kontroller at spenningen som er oppgitt på typeskiltet stemmer overens med strømkildens spenning.

3. Kontroller om strømledningen er skadet.

4. Dersom motoren er overbelastet og motorvernbryteren har løst seg ut:

   1. Slå av apparatet «0/OFF».

   2. La apparatet avkjøles i en time.

   3. Slå på apparatet «I/ON» og sett det i drift igjen.

   Hvis feilen oppstår flere ganger, må apparatet kontrolleres av kundeservice.

Årsak:

Spenningsfall forårsaket av svakt strømnett eller ved bruk av en skjøteledning

Tiltak:

1. Når du slår på apparatet, trykker du først inn avtrekkeren på høytrykkspistolen og deretter på “I/ON”.

Årsak:

Vanntilførselen er for liten.

Tiltak:

1. Åpne vannkranen helt.

2. Kontroller at vannmengden i vanntilløpet er stor nok.

3. Kontroller innstillingen på strålerøret.

4. Kontroller at den maksimale sugehøyden ikke er overskredet.

Årsak:

Silen i vanntilkoblingen er skitten.

Tiltak:

1. Ta ut silen i vanntilkoblingen med en flattang.

2. Rengjør silen under rennende vann.

   ---



Årsak:

Det er luft i apparatet.

Tiltak:

1. Luft ut apparatet:

   1. Slå på apparatet i maksimalt 2 minutter uten at strålerøret er satt inn.

   2. Trykk inn høytrykkspistolen og vent til vannet kommer ut uten bobler.

   3. Koble til strålerøret.

Tiltak:

1. Rengjør høytrykksdysen:

   1. Fjern smuss fra dyseboringen med en nål.

   2. Skyll høytrykksdysen forfra med vann.

2. Kontroller vanntilløpsmengden.

Tiltak:

1. Litt lekkasje fra apparatet må man regne med. Ved stor utetthet må du kontakte autorisert kundeservice.

Tiltak:

1. Bruk strålerøret Vario Power, og drei det i retningen «SOFT» til det stopper.

2. Rengjør filteret på sugeslangen for rengjøringsmiddel.

3. Kontroller at sugeslangen for rengjøringsmiddel ikke har en knekk.

Vår ansvarlige salgsorganisasjon for de enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner bes du henvende deg til din forhandler eller nærmeste autoriserte kundeservice og fremvise kjøpskvitteringen.

For mer informasjon, se: www.kaercher.com/dealersearch

Videre garantiinformasjon (hvis tilgjengelig) finner du i serviceområdet på ditt lokale Kärcher-nettsted under "Nedlastinger".

Vi erklærer herved at maskinen beskrevet nedenfor på grunn av design og konstruksjon, samt i versjonen som vi har markedsført, oppfyller de relevante grunnleggende helse- og sikkerhetskravene i EU-direktivene. Endringer på maskinen uten avtale med oss, gjør at denne erklæringen blir ugyldig.

Produkt: Høytrykksspyler

Type: 1.317-xxx

2006/42/EF (+2009/127/EF)

2014/30/EU

2011/65/EU

2000/14/EF

2009/125/EF

(EU) 2019/1781

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/EF: Vedlegg V

Målt: 88

Garantert: 91

Undertegnede handler på vegne av og med fullmakt fra styret.

---

Dokumentasjonsfullmektig:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2022/10/01
