在您第一次使用设备之前，请先阅读本安全章节和原厂操作说明书，并遵守。为日后使用或其他所有者使用方便请妥善保管原厂操作说明书。

• 除了操作说明书的提示外，还要遵守法律上一般安全规定和意外事故防范规定。

• 设备上相应的警告、指示标志为无风险的运行提供重要提示。

设备开关可防止设备意外运行。

锁定装置锁住高压喷枪的手柄，防止设备意外启动。

松开高压喷枪上的手柄时，压力开关关闭泵并且高压射束停止。如果按压手柄，则泵重新接通。

电流消耗过高时，电机保护开关将关闭设备。

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、蓄电池或油等若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。然而设备正常运行需要这些组成部分。用该符号标记的设备不得与生活垃圾一同处理。

若清洁工作会产生含油的废水，例如电机清洗、底板清洗，则只允许在配备油分离器的清洗处进行。

使用清洁剂工作时必须在连接至污水管道系统的液密工作表面上进行。清洁剂不得渗透到水域或土壤中。

有些国家不允许从公共水域取水。

最新的内部材料信息请查看以下链接: www.kaercher.de/REACH

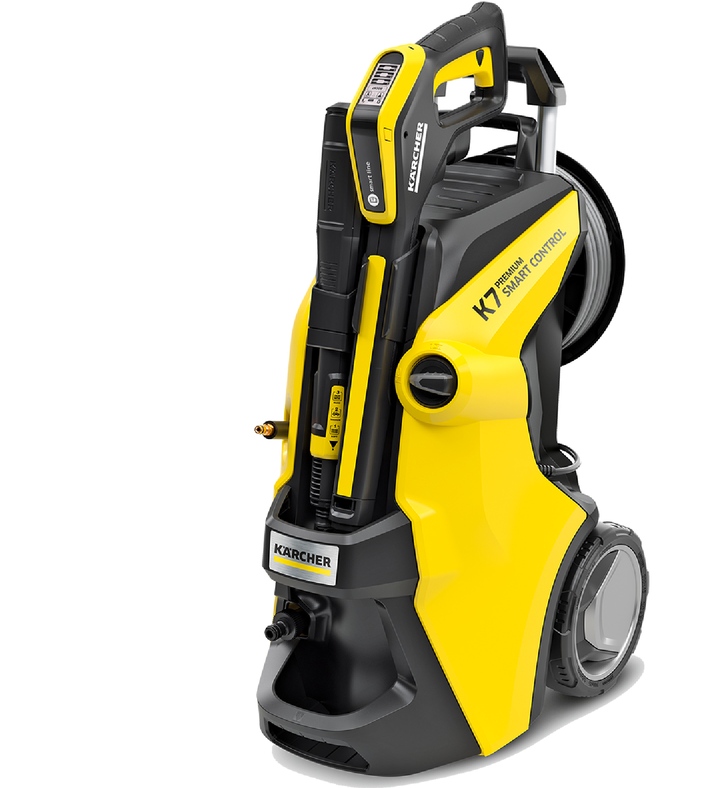

高压清洗机只限私人居家日用。

高压清洗机用于使用高压水射流清洗机器、车辆、建筑物、工具、外墙、露台、园林设备等。

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

设备的供货范围都已绘制在包装上。打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

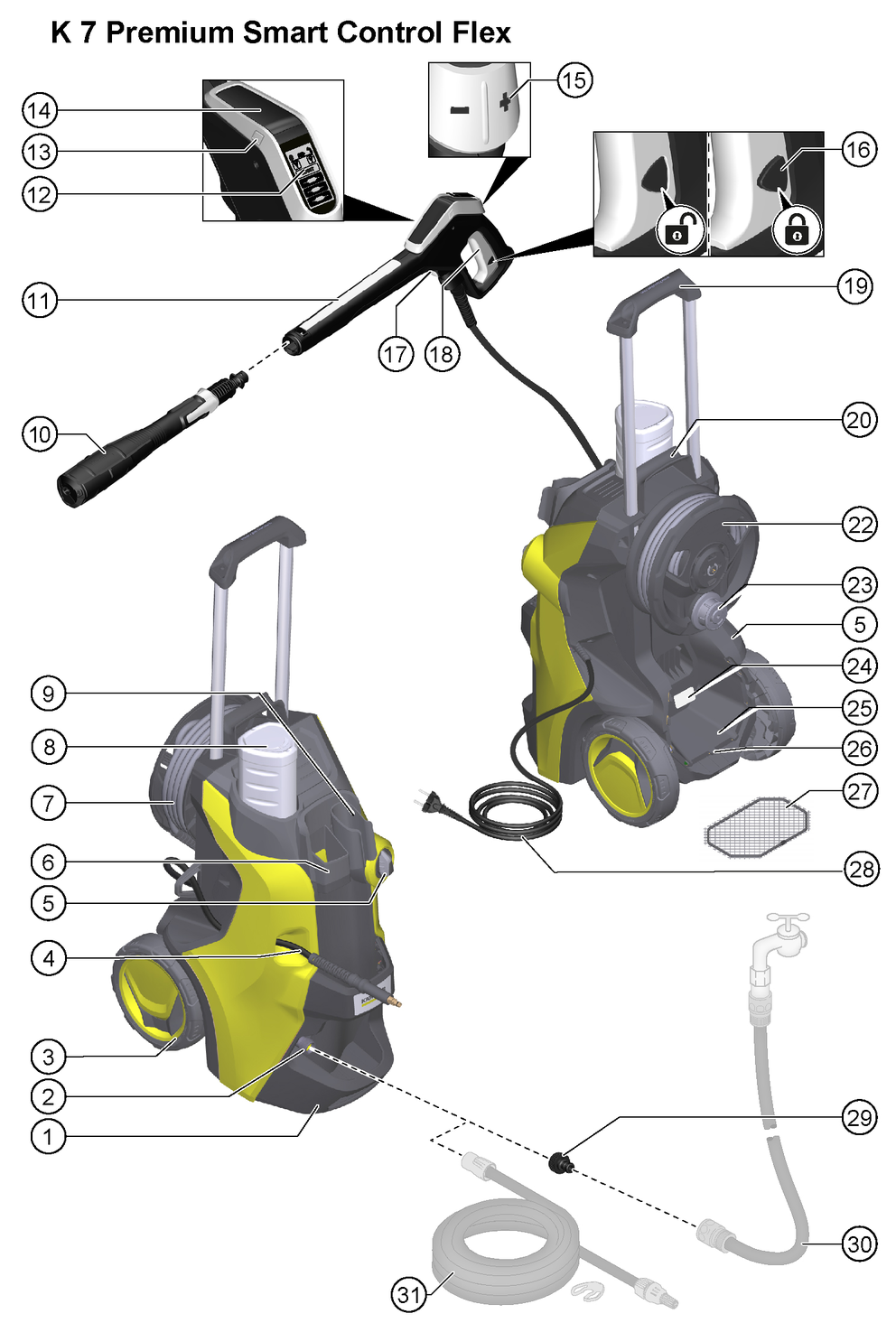

本操作说明书介绍了最大装备。型号不同，供货范围也会有所偏差（参见包装）。

---

调试前将松散的随附部件安装到设备上。

准备好随附的螺丝和与之匹配的螺丝刀。

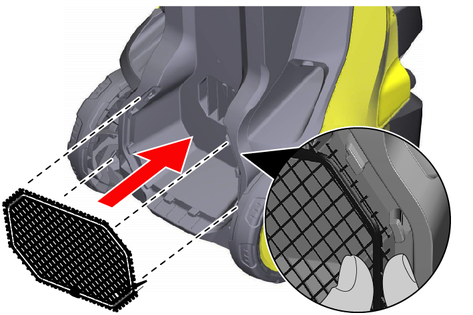

1. 将配件网挂在挂钩上。

   ---

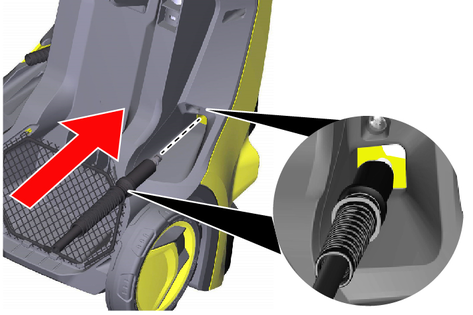

1. 将高压软管从后方穿过软管导向件。

   ---

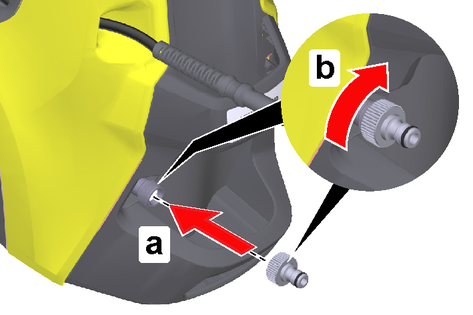

1. 将水接口的连接器拧到设备的水接口上。

   ---



连接高压喷枪

提示

详细的连接信息参见 https://www.kaercher.com/FCR。

1. 将高压清洗机电源插头插入插座。

   设备需要 60 秒钟切换到连接模式。在这段时间内，可以完成高压喷枪的连接。

2. 同时按下高压喷枪上的“+”按钮和 “-”按钮至少 3 秒钟。

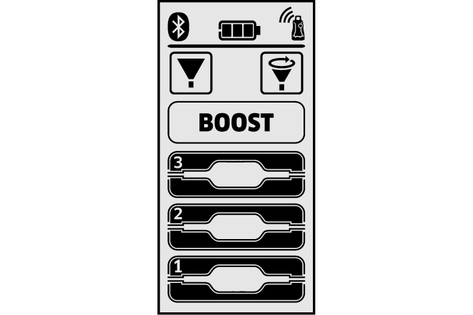

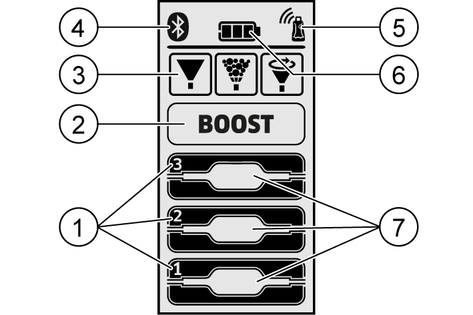

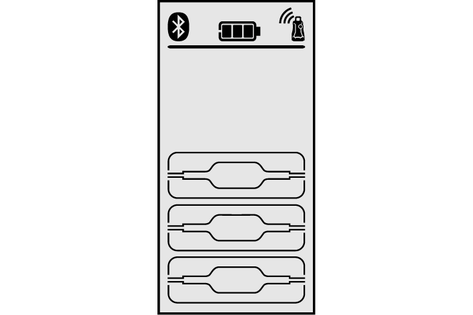

   如果连接成功，则压力等级以及无线电和 ^®图标显示在显示屏上。

   ---



   该 ^®连接将在移动设备与高压清洗机之间自动建立。

   提示

   必要时，您也可以随后再按下“-”按钮 10 秒钟建立 ^®连接。

3. 如果连接尝试失败：

   1. 将高压清洗机电源插头从插座中拔下。

   2. 等待 20 秒钟。

   3. 重新连接高压喷枪。

1. 将设备放置在平坦的地面上。

2. 将高压软管完全从软管卷筒上展开。

3. 将高压软管完全从软管导向装置中向前拉出, 并松开可能存在的弯曲和扭转。

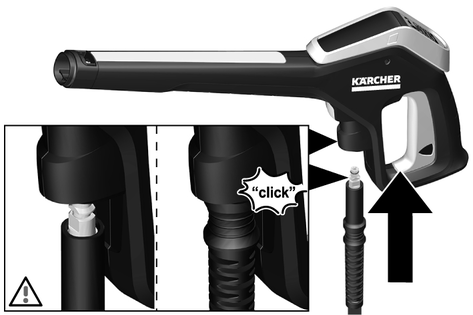

4. 将高压软管插入高压喷枪中, 直到听到卡止的声音。

   提示

   注意接头要正确对齐。

   ---



5. 通过拉动高压软管检查连接是否更牢固。

6. 将电源插头插入插座。

连接值见铭牌或章节 技术参数。

遵守供水公司的规定。

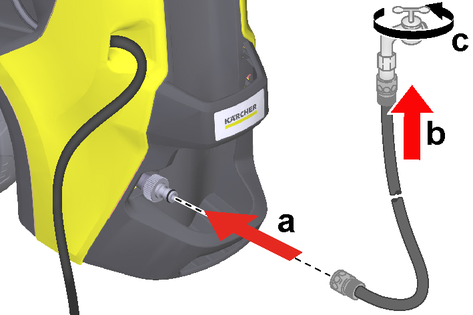

1. 将花园软管插在水接口的连接器上。

2. 将花园软管连接到水管上。

3. 完全打开水龙头。

   ---



该设备搭配 KÄRCHER 吸水软管，适用于抽吸地表水，例如：来自水桶、雨水桶或池塘的地表水。最大抽吸高度参见

1. 拧开水连接处的联轴器。

2. 给抽吸软管装入水。

3. 将抽吸软管拧到设备的水接口上并挂入水源（例如集雨桶）中。

1. 接通设备“I/ON”。

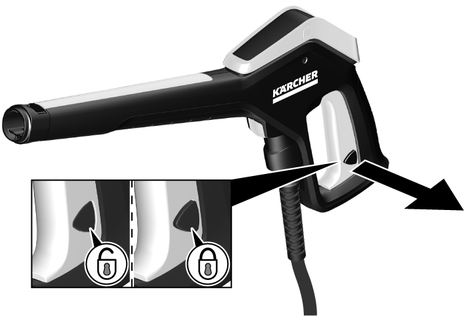

2. 解锁高压喷枪的手柄。

3. 按下高压喷枪的手柄。

   设备接通。

4. 让设备运行最多 2 分钟，直到高压喷枪上流出的水无气泡。

5. 松开高压喷枪的手柄。

6. 锁定高压喷枪的手柄。

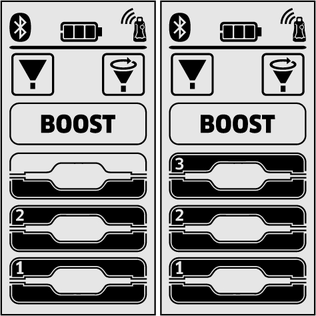

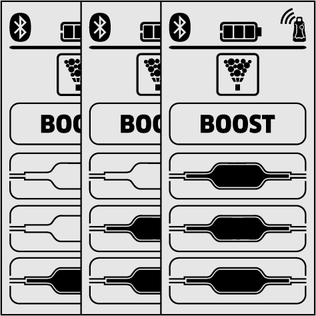

使用高压喷枪上的“+/-”按钮可以选择压力级和清洁剂计量。通过旋转 3 合 1 多喷头喷射管可以切换喷射方式。

平射喷嘴
压力级	显示	建议用于
		石制露台、沥青、金属表面、园艺用具（手推车、铁铲等）
		轿车/摩托车、砖面、灰泥墙面、塑料家具
		木质表面、自行车、砂岩面、藤制家具

污垢清除器
压力级	显示	建议用于
		用于石制露台、沥青、金属表面、园艺用具（手推车、铁铲等）上特别顽固的污垢

清洁剂喷嘴
压力级	显示	建议用于
		使用清洁剂运行。根据需要计量清洁剂浓度

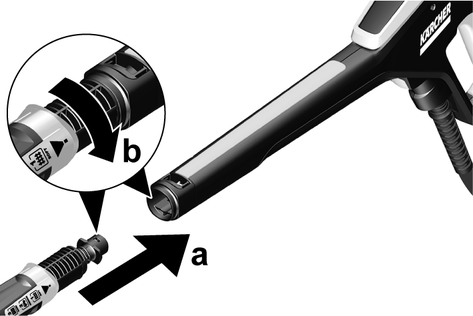

1. 插入 3 合 1 多喷头喷射管并通过转动 90° 固定。此时注意对齐！

   ---

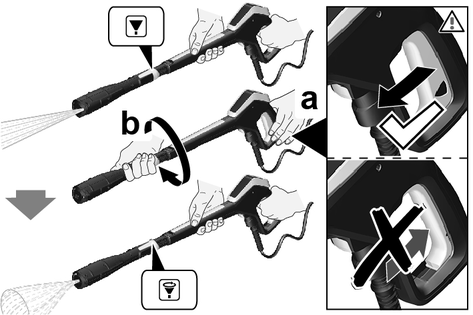

2. 注意

   按下高压喷枪的手柄时，更换喷射方式

   喷射管损坏

   更换喷射方式之前，请松开高压喷枪的手柄。

   选择喷射方式。为此旋转 3 合 1 多喷头喷射管，直至所需的喷射显示朝上。

   ---



3. 接通设备 (“I/ON”)。

4. 解锁高压喷枪的手柄。

5. 按下高压喷枪的手柄。

   设备接通。

要清除顽固的污垢，可激活加速功能持续 30 秒，与设置的压力级无关。同时升高水压。

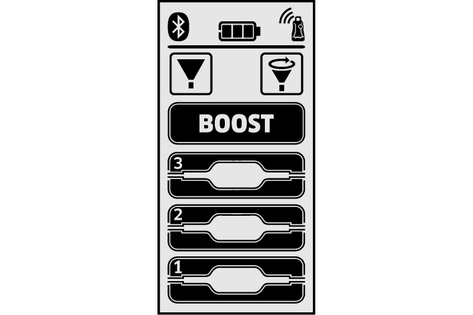

1. 按住高压喷枪上的 “+” 按钮，直到 LCD 显示屏上突出显示 BOOST（加速）。

   ---



   加速功能运行结束后，设备会按照先前设置的压力级工作。

如果显示屏上的显示内容停止闪烁，加速功能可重新启用。

1. 移除即插即用型清洁剂瓶的盖子。

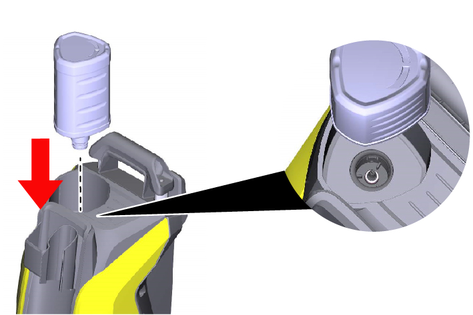

2. 将清洁剂瓶以开口向下的方式压入即插即用型清洁剂的接口中。

   ---



3. 将 3 合 1 多喷头喷射管转动至“MIX”清洁剂喷嘴，直到高压喷枪压力指示器上的“MIX”LCD 指示灯亮起。

   运行期间，清洁剂溶液被添加到水射流中。

4. 通过高压喷枪上的 “+/-” 按钮调节所需的清洁剂浓度。

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。

2. 用高压射流冲洗溶解的污垢。

1. 将即插即用型清洁剂瓶从底座中取出并用盖子密封。

2. 存放时将清洁剂瓶的盖子朝上放置在底座中。

3. 用清水冲洗设备约 30 秒钟。

1. 松开高压喷枪的手柄。

   如果松开手柄，则设备关闭。系统中的高压保持不变。

2. 锁定高压喷枪的手柄。

   ---



3. 将高压喷枪及喷射管置于停放位置。

4. 如果工作暂停超过 5 分钟，关闭设备“0/OFF”。

1. 松开高压喷枪的手柄。

2. 关闭水龙头。

3. 按下高压喷枪的手柄 30 秒。

   系统中的剩余压力将消除。

4. 松开高压喷枪的手柄。

5. 锁定高压喷枪的手柄。

6. 关闭设备“0/OFF”。

7. 将设备从水源上断开。

8. 从插座中拔出电源插头。

1. 通过把手提起并携带设备。

1. 拉出运输把手，直至听到其卡入为止。

2. 通过运输把手拉动设备。

1. 在水平运输前，将即插即用型清洁剂瓶从底座中取出并用盖子密封。

2. 固定住设备以防打滑和倾翻。

1. 将设备放置在平坦的地面上。

2. 将喷射管从高压喷枪上脱开。

3. 按下高压喷枪上的分离按钮并将高压软管从高压喷枪上脱开。

4. 注意

   高压软管损坏

   由于错误的旋转方向导致高压软管损坏

   卷起时注意软管卷筒的转动方向。

    使用手摇柄逆时针旋转软管卷筒并卷起高压软管。

5. 将电源线和附件存放在设备上。

在长期存放前，请注意附加提示，参见章节维护和保养.

必须满足下列条件：

• 设备已从水源上断开。

• 高压喷枪已从高压软管上脱开。

1. 接通设备“I/ON”。

2.  最多等待 1 分钟，直到高压软管上不再有水流出。

3. 关闭设备。

4. 将设备及所有附件存放在防冻的室内。

设备是免维护的，即不需要执行定期的维护工作。

必要时清洁水接口中的滤网。

1. 移除水接口上的连接器。

2. 拉出滤网。

3. 用流水清洗滤网。

   ---



4. 将滤网装入水接口中。

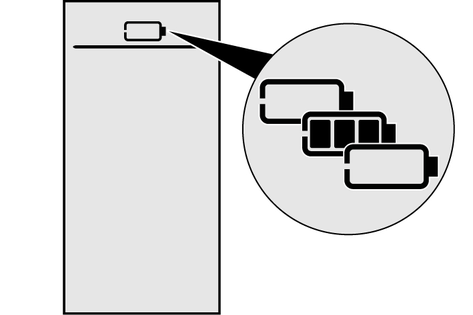

需要两节 AAA 规格的电池或蓄电池。

---

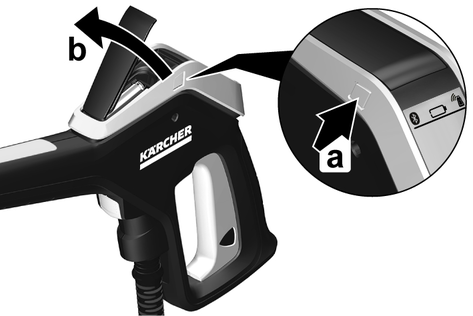

1. 按下锁紧滑阀。

   ---



2. 打开电池舱。

3. 取出电池。

4. 放入新电池并注意电极方向是否正确。

5. 关闭电池舱。

6. 根据现行规定回收处理废旧电池。

故障原因常常很简单，借助以下概述即可自己排除故障。如有疑义或故障在这里未列出，请联系授权的客户服务部。

• 设备不运行

• 设备不启动，电机嗡嗡作响

• 设备不会产生压力

• 剧烈的压力波动

• 设备不密封

• 不吸入清洁剂

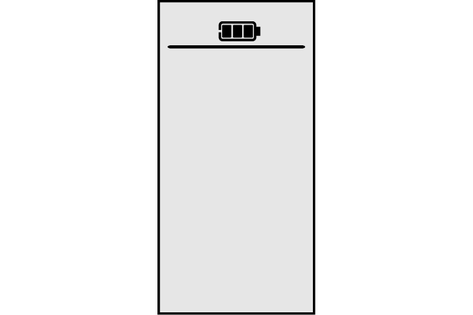

• 高压喷枪上没有压力显示

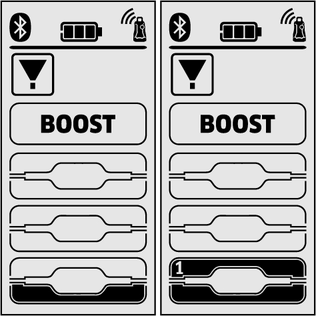

• BOOST 功能未显示在显示屏上，也无法通过 KÄRCHER Home & Garden 应用程序启动

• 故障信息

• 紧急运行

• 高压喷枪工作不正常

排除故障:

1. 按下高压喷枪的手柄。

   设备接通。

2. 检查电源电压是否与铭牌上给出的电压一致。

3. 检查电源线是否损坏。

4. 如果电机过载且电机保护开关被触发：

   1. 关闭设备“0/OFF”。

   2. 让设备冷却 1 个小时。

   3. 接通设备“I/ON”并重新运行。

   如果故障多次出现，让客服检查设备。

原因:

由于电力供应不足或使用了延长电缆而导致电压下降

排除故障:

1. 接通时首先按下高压喷枪的手柄，然后接通设备“I/ON”。

原因:

供水过少。

排除故障:

1. 完全打开水龙头。

2. 检查供水是否充足。

3. 检查喷射管上的设置。

4. 检查是否超过了最大抽吸高度。

原因:

水接口中的滤网脏污。

排除故障:

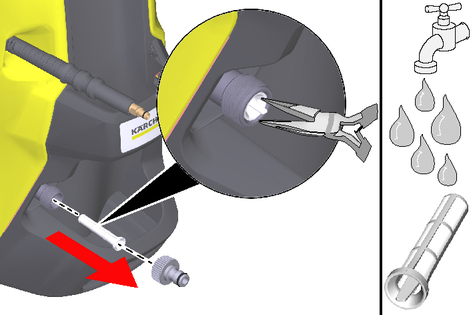

1. 用扁嘴钳拉出水接口中的滤网。

2. 用流水清洗滤网。

   ---



原因:

设备中有空气。

排除故障:

1. 给设备排气：

   1. 在未连接喷射管的情况下接通设备最多 2 分钟。

   2. 按下高压喷枪并等待，直到高压喷枪上流出的水无气泡。

   3. 连接喷射管。

排除故障:

1. 清洁高压喷嘴：

   1. 用针清除喷嘴孔中的污物。

   2. 用水从前方冲洗高压喷嘴。

2. 检查供水量。

排除故障:

1. 设备的轻微泄露是技术性的。如果泄露严重，则委托授权的客户服务部。

排除故障:

1. 将 3 合 1 多喷头喷射管旋转至清洁剂喷嘴“MIX”位置。

2. 检查即插即用型清洁剂瓶是否以开口向下的方式放在清洁剂接口上。

原因:

---

排除故障:

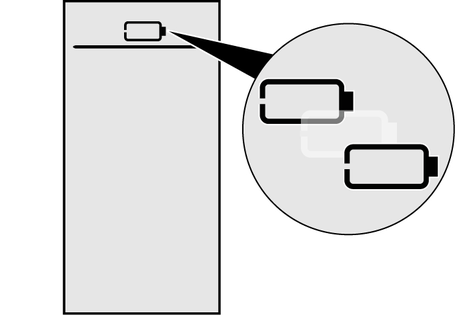

1. 检查电池，必要时进行更换。

2. 缩短高压喷枪和高压清洗机之间的距离。

3. 重新连接至高压清洗机，请参见

   <fct:ExternalLink>

   </fct:ExternalLink>
   。

原因:

设备过热。

排除故障:

1. 检查进水温度（最高进水温度请参阅

   <fct:ExternalLink>

   </fct:ExternalLink>
   ）。

2. 降低进水温度，从而使发动机加强冷却。

原因:

---

排除故障:

1. 关闭设备“0/OFF”。

2. 从插座中拔出电源插头。

3. 20 秒后，将插头重新插入插座。

4. 接通设备“I/ON”。

   如果故障多次出现，请客服检查设备。

原因:

如果高压喷枪上的压力调节装置损坏，则高压清洗机将以最大挡运行。

排除故障:

1. 停用紧急运行：

   1. 关闭设备“0/OFF”。

   2. 从插座中拔出电源插头。

   3. 20 秒后，将插头重新插入插座。

   4. 接通设备“I/ON”。

      如果故障多次出现，请客服检查设备。

原因:

---

高压喷枪的电气系统出现了一个内部错误。

排除故障:

1. 按下锁紧滑阀。

   ---



2. 打开电池舱。

3. 取出电池。

4. 放入电池并注意电极方向是否正确。

5. 关闭电池舱。

   如果故障多次出现，请客服检查高压喷枪。

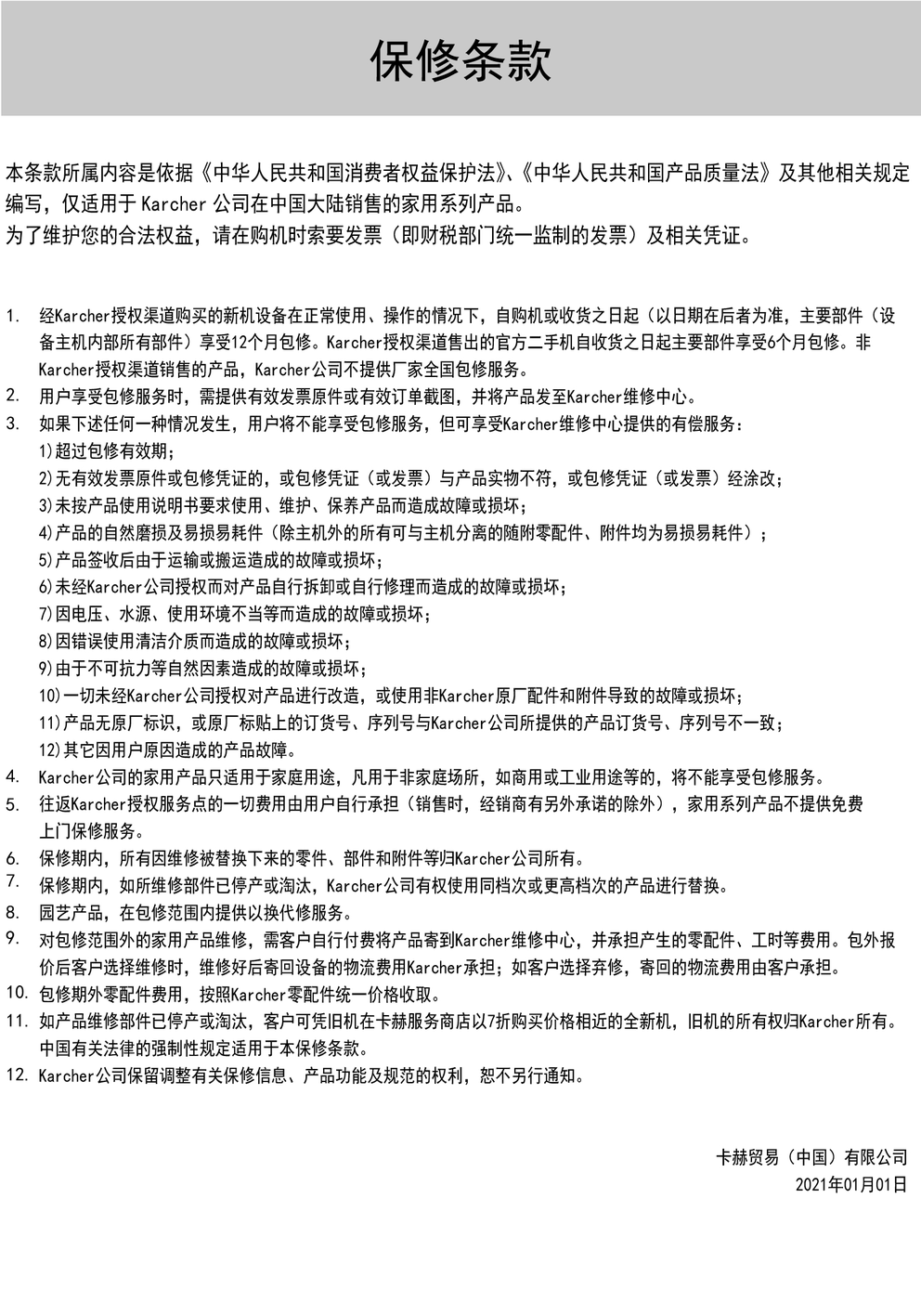

在每个国家，适用由我们的主管销售公司发布的质量保证条款。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

欲了解更多信息，请访问： www.kaercher.com/dealersearch

更多的质量保证信息（如果有）可以在您当地 Kärcher 网站服务区的“下载”下找到。
