在您第一次使用设备之前，请先阅读本安全章节和原厂操作说明书，并遵守。为日后使用或其他所有者使用方便请妥善保管原厂操作说明书。

• 除了操作说明书的提示外，还要遵守法律上一般安全规定和意外事故防范规定。

• 设备上相应的警告、指示标志为无风险的运行提供重要提示。

设备开关可防止设备意外运行。

锁定键可锁住扳机，防止设备意外启动。

松开扳机后，压力开关会关闭高压泵，高压射流随即停止。扣动扳机，高压泵即启动。

电流消耗过高时，电机保护开关将关闭设备。

包装材料可以回收利用。请勿将包装丢弃于生活垃圾中，而应妥善回收利用。

电气电子设备中包含宝贵的可回收材料，同时常包含电池、蓄电池、电池组及润滑剂等部件。若处置不当，这些部件可能对健康和环境构成潜在危害。然而设备正常运行需要这些组成部分。用该符号标记的设备不得与生活垃圾一同处理。

从旧设备中取出电池、蓄电池和电池组，拆卸方法详见设备操作手册。通过专用回收系统对这些电池、蓄电池和电池组进行分类处理。

产生含油废水的清洁作业（例如：电机清洗、底盘清洗 等）必须在配备油分离器的洗涤场地进行。

使用清洁剂工作时必须在连接至污水管道系统的液密工作表面上进行。清洁剂不得渗透到水域或土壤中。

有些国家不允许从公共水域取水。

有关成分的最新信息参见：www.kaercher.de/REACH

高压清洗机只限私人居家日用。

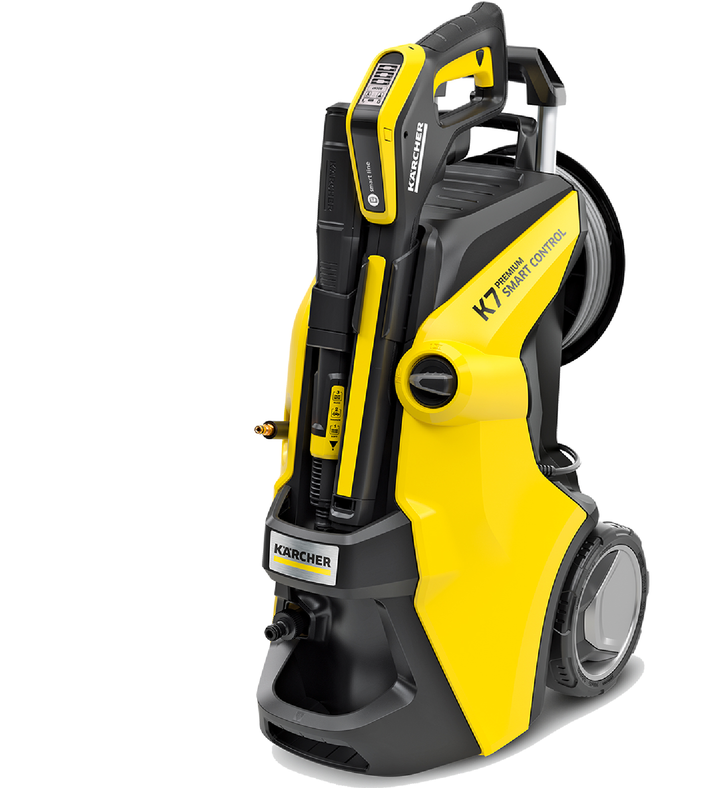

高压清洗机用于使用高压水射流清洗机器、车辆、建筑物、工具、外墙、露台、园林设备等。

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。

关于附件和备件的信息参见 www.kaercher.com。

设备的供货范围都已绘制在包装上。打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

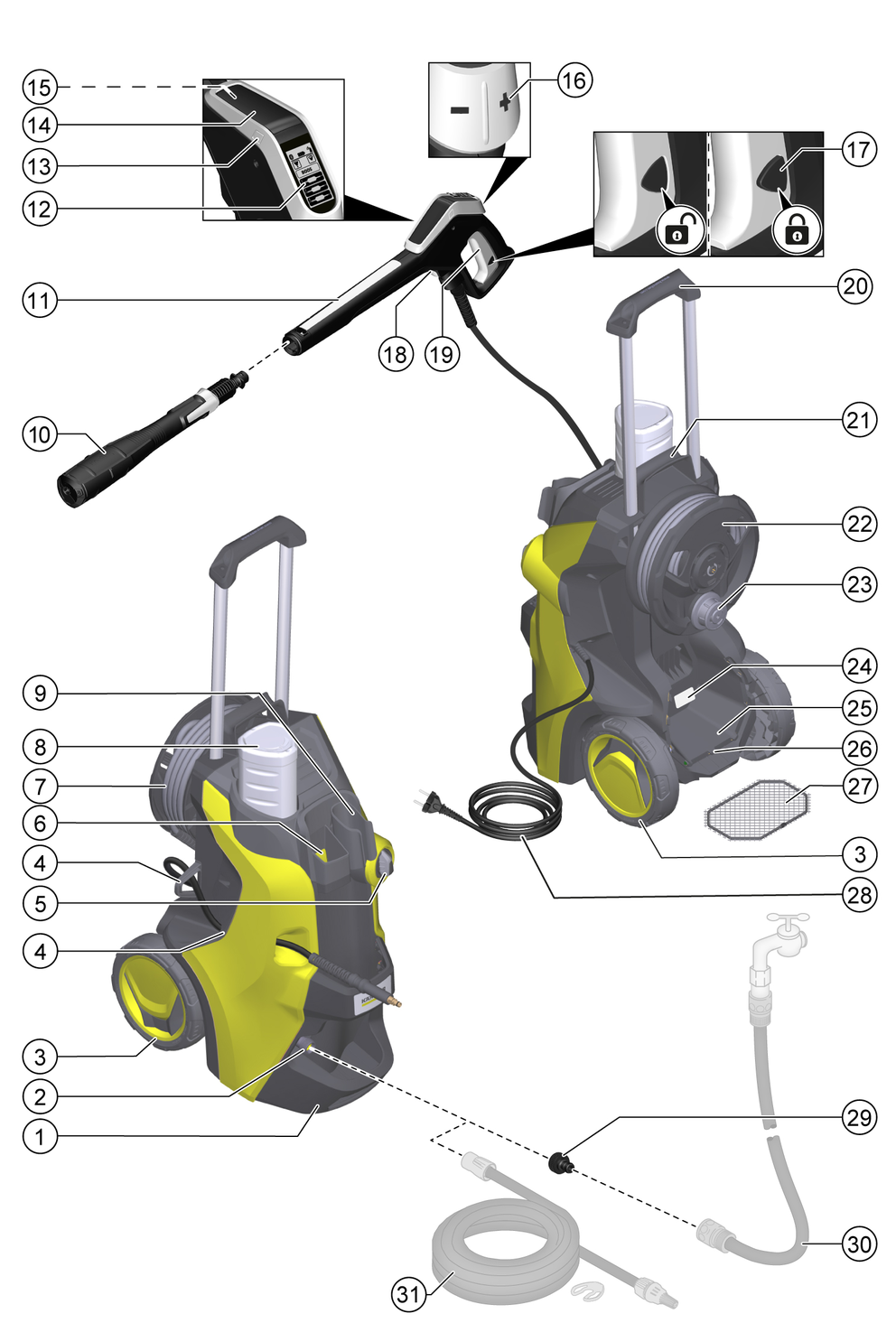

插图仅供参考，细节可能有所不同

---

1. 带手柄的支座
2. 带内置滤网的水接口
3. 滚轮
4. 高压软管导向装置
5. 设备开关“0/OFF” / “I/ON”
6. 喷射管架
7. 高压软管
8. * Plug ‘n’ Clean 清洁剂瓶
9. 高压喷枪架
10. 三合一多喷头喷射管
11. 高压喷枪

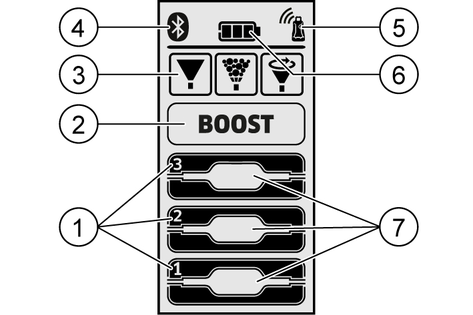

12. 显示屏
13. 电池舱盖释放按钮
14. 电池舱盖
15. 电池舱
16. “+/-” 键
17. 扳机锁定键
18. 高压软管释放按钮
19. 扳机
20. 伸缩式手柄
21. 手柄
22. 高压软管卷筒
23. 曲柄手柄
24. 铭牌
25. 附件箱
26. 网钩
27. 配件网
28. 电源线和电源插头
29. 水接口的连接器
30. ** 花园软管
31. * KÄRCHER 抽吸软管

* 可选配

** 需另配

调试前将松散的随附部件安装到设备上。

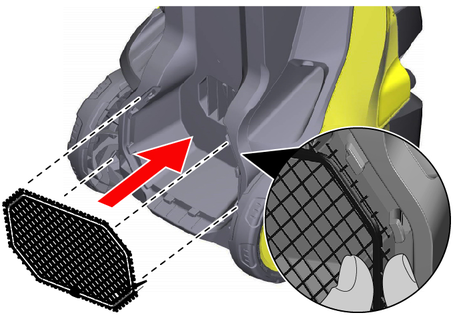

1. 将配件网挂入配件仓的网钩中。

   ---

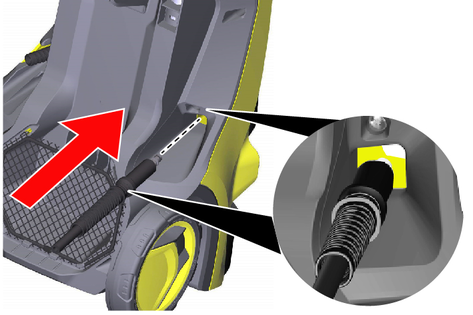

1. 将高压软管从后方穿过高压软管导向装置。

   ---

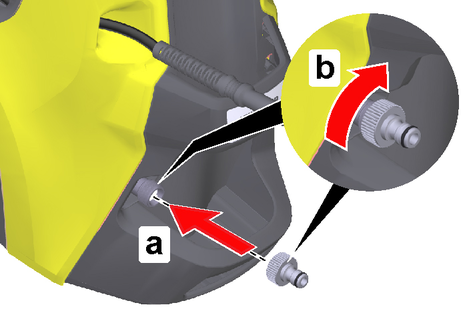

1. 将水接口的连接器拧到设备的水接口上。

   ---



连接高压喷枪

提示

详细的连接信息参见 https://www.kaercher.com/FCR。

1. 将电源插头插入电源插座中。

   设备将切换至配对模式，持续 60  秒。在此期间可对高压喷枪进行配对。

2. 同时按下高压喷枪上的“+”键与“-”键至少 3  秒。

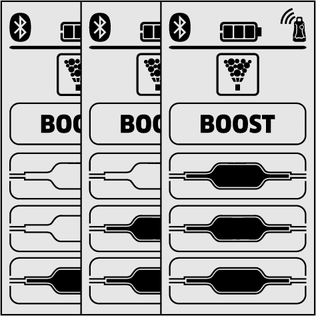

   若配对成功，压力级及无线与蓝牙 ^®符号会出现在显示屏上。

   ---



   该 ^®移动设备与高压清洗机之间的蓝牙连接将自动建立。

   提示

   如需后续建立 ^®连接，可长按“-”键 10  秒实现。

3. 若配对尝试失败：

   1. 请将电源插头从电源插座中拔出。

   2. 等待 20  秒。

   3. 重新配对高压喷枪。

1. 将设备放置在水平且平整的地面上。

2. 注意

   在高压软管盘绕状态下运行存在损坏风险！

   高压软管可能会损坏。

   使用设备前，请将高压软管完全展开，确保其无打结、无缠绕、无扭曲地平铺放置。

   拉动高压软管，将其从软管卷筒上完全展开。

3. 将高压软管向前穿过高压软管导向装置拉出，并确保其无缠绕、无打结、无扭曲地平铺放置。

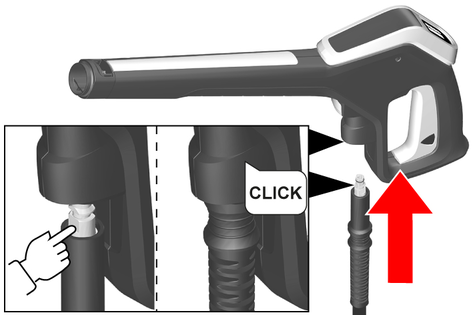

4. 将高压软管插入高压喷枪，直至听到“咔嗒”锁止声。

   提示

   注意接头要正确对齐。

   ---



5. 通过拉动高压软管检查连接是否更牢固。

6. 请将电源线完全展开。

7. 将电源插头插入电源插座中。

1. 注意

   水质污染可能导致设备损坏！

   水中的杂质可能会损坏高压泵及配件。

   请仅使用不含杂质和添加剂的清洁淡水运行本设备。严禁使用受污染的水、废水或盐水。Kärcher 推荐您使用可选配的 Kärcher 水过滤器。

   检查进水压力、温度及流量是否符合要求，参见技术参数。

   提示

   遵守供水公司的规定。

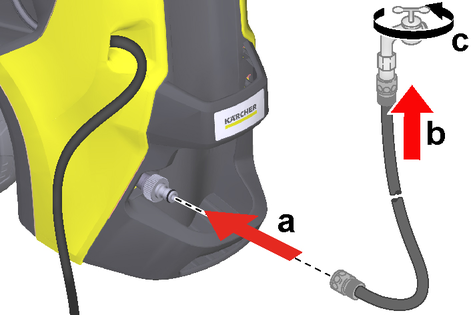

1. 将花园软管插在水接口的连接器上。

   提示

   需使用织物增强型花园软管，直径至少为 1/2 英寸 (13 mm)，长度至少为 7.5 m，并配备通用快速接头。

   ---



2. 将花园软管连接到水管上。

3. 完全打开水龙头。

本设备可搭配 KÄRCHER 吸水管，可用于从 如雨水桶或池塘等水源抽水（最大吸程参见 技术参数）。

1. 拧下水接口上的连接器。

2. 向 KÄRCHER 吸水管内注满水。

3. 将 KÄRCHER 吸水管旋拧至设备进水接口上，并悬挂于水源中。

1. 接通设备“I/ON”。

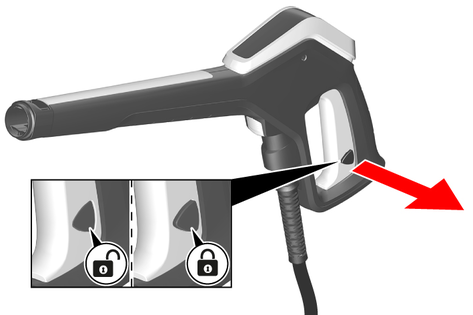

2. 解锁扳机。

3. 按下开关把。

   设备接通。

4. 运行设备最多 2  分钟，直至高压喷枪中流出的水无气泡。

5. 松开开关把。

6. 锁定扳机。

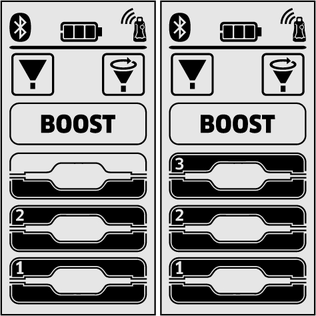

通过高压喷枪上的“+/-”键可调节压力级别与清洁剂剂量档位。通过旋转三合一多喷头喷射管可实现喷射模式切换。

平射喷嘴
压力级	显示	推荐使用场景 如
		石材地砖、沥青地面、金属表面、园艺用具（手推车、铁锹等）。
		轿车 /摩托车、砖砌表面、抹灰墙面、塑料家具。
		木质表面、自行车、砂岩表面、藤编家具。

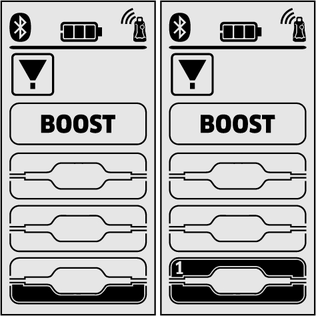

污垢研磨喷头
压力级	显示	推荐使用场景 如
		特别是石材地砖、沥青地面、金属表面、园艺用具（手推车、铁锹等）上的顽固污渍。

清洁剂喷嘴
压力级	显示	推荐使用场景 如
		所有适合使用清洁剂的表面。 清洁剂浓度可根据需要调节。

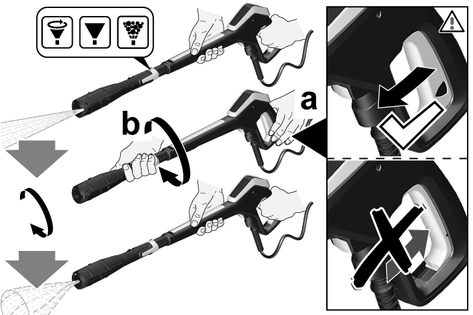

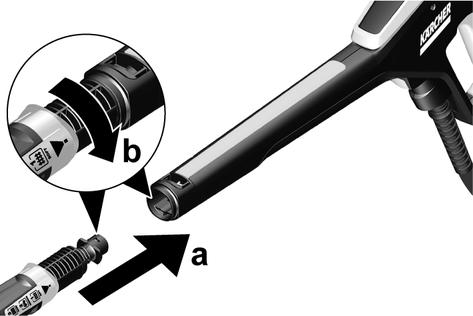

1. 将三合一多喷头喷射管对准高压喷枪，插入后旋转 90° 固定。

   ---



2. 注意

   设备运行期间切换喷射模式存在损坏风险！

   喷射管损坏

   更换喷射方式之前，请松开高压喷枪的手柄。

   设置所需的喷射模式。为此，请转动三合一多喷头喷射管，直至对应的图示标识朝上。

   ---



3. 接通设备“I/ON”。

4. 解锁扳机。

5. 按下开关把。

   设备接通。

要清除顽固的污垢，可激活加速功能持续 30 秒，与设置的压力级无关。同时升高水压。

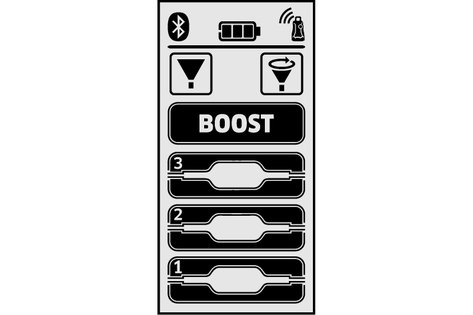

1. 长按高压喷枪上的“+”键，直至 BOOST 指示灯在显示屏上亮起。

   ---



   加速功能运行结束后，设备会按照先前设置的压力级工作。

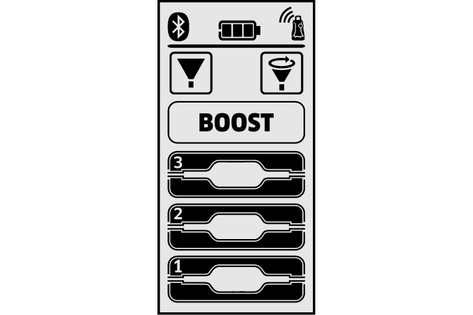

如果显示屏上的显示内容停止闪烁，加速功能可重新启用。

1. 取下 Plug ‘n’ Clean 清洁剂瓶的瓶盖。

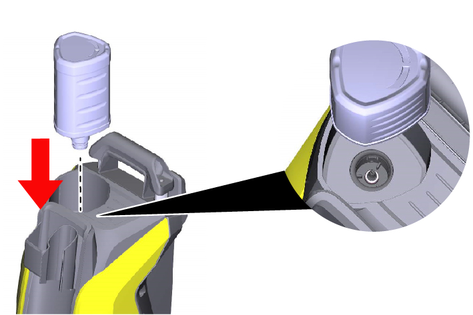

2. 将 Plug ‘n’ Clean 清洁剂瓶开口朝下按压至设备卡槽中。

   ---



3. 将三合一多喷头喷射管旋转至“MIX”清洁剂喷射模式。

   高压喷枪的显示屏上显示“MIX”。

   运行期间，清洁剂溶液被添加到水射流中。

4. 通过“+/-”键调节所需清洁剂浓度。

1. 将少量清洁剂喷射到干燥的表面上并让其起作用（防止其变干）。

2. 用高压射流冲洗溶解的污垢。

1. 将即插即用型清洁剂瓶从底座中取出并用盖子密封。

2. 存放时将清洁剂瓶的盖子朝上放置在底座中。

3. 用清水冲洗设备约 30 秒钟。

1. 松开开关把。

   设备停止运行。系统中的高压保持不变。

2. 锁定扳机。

   ---



3. 将装有喷射管的高压喷枪放置于高压喷枪架上。

4. 工作暂停超过 5 分钟时，请将设备切换至“0/OFF”关闭状态。

1. 松开开关把。

2. 关闭水龙头。

3. 持续按压扳机 30  秒。

   释放系统中的剩余压力。

4. 松开开关把。

5. 锁定扳机。

6. 关闭设备。

7. 小心

   存在灼伤危险！

   运行后或断开花园软管或高压软管时，因热水泄露而导致烫伤。

   请带好合适的防护手套。运行后先让设备冷却，然后再断开花园软管或高压软管。

   请等待设备冷却，或佩戴防护手套操作。

8. 将设备从水源上断开。

9. 请将电源插头从电源插座中拔出。

提起设备

1. 请握住设备的提手将其抬起并搬运。

拖动 /推动设备

2. 拉出伸缩式手柄，直至听到“咔嗒”锁止声。

3. 将设备倾斜至轮子着地，然后拖动或推动设备。

使用车辆运输设备

4. 在水平运输前，将即插即用型清洁剂瓶从底座中取出并用盖子密封。

5. 固定住设备以防打滑和倾翻。

1. 小心

   高压水射流存在致伤风险！

   受伤

   仅当系统中不再有压力时，才能将高压软管从高压喷枪上或设备上脱开。

   结束运行，请参见 结束运行。

2. 拆卸高压喷枪上的喷射管。

3. 按下高压软管释放按钮，将高压软管从高压喷枪上拔下。

4. 注意

   缠绕方向错误可能导致损坏！

   高压软管可能受损

   请仅按指定方向旋转高压软管卷筒。

    逆时针转动曲柄手柄，卷绕高压软管。

5. 将电源线及配件妥善收纳于设备上。

长期存放前，请注意附加说明，参见 维护和保养。

必须满足下列条件：

• 设备已从水源上断开。

• 高压喷枪已从高压软管上脱开。

1. 接通设备“I/ON”。

2. 运行设备最多 1 分钟，直至高压软管不再有水流出。

3. 关闭设备“0/OFF”。

4. 将设备及配件存放在防冻的室内空间中。

设备无需维护，即不需要执行定期的维护工作。

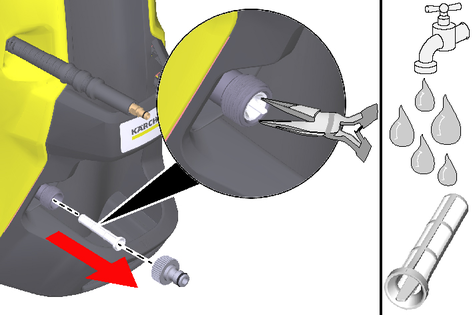

如有必要，清洁水接口中的滤网。

1. 拧下水接口上的连接器。

2. 拉出滤网。

   ---



3. 用流水清洗滤网。

4. 将滤网装入水接口中。

提示

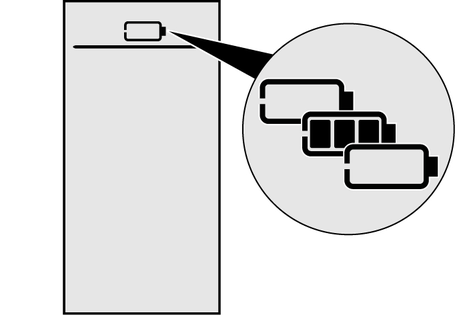

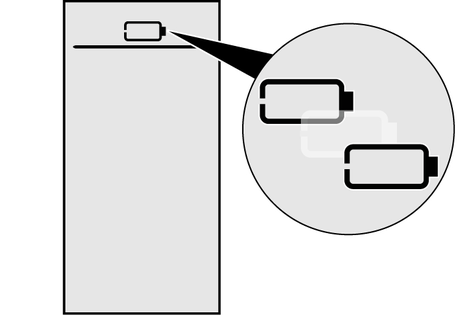

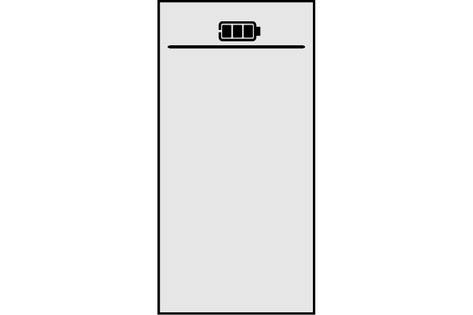

当高压喷枪显示屏显示电池状态为“空”或无任何显示时，表明电池已耗尽。

---

需要 2  节 AAA（7 号）电池或充电电池。

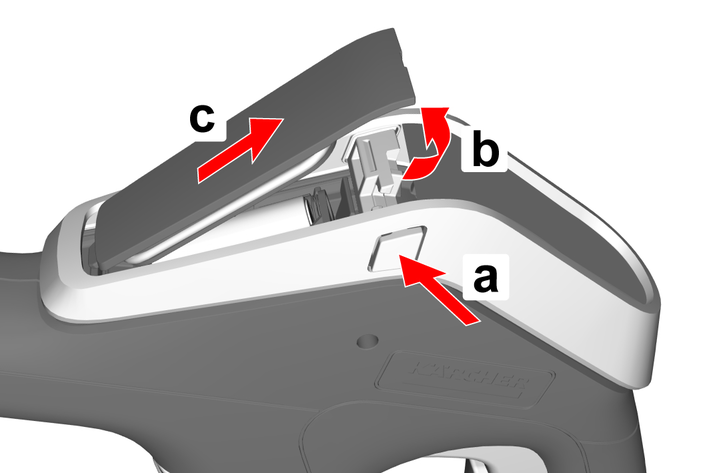

1. 取下电池舱盖：

   1. 长按电池舱盖释放按钮，

   2. 掀起电池舱盖并

   3. 将其从卡槽中抽出。

   4. 松开电池舱盖释放按钮。

   ---



2. 从电池舱中取出电池。

   ---

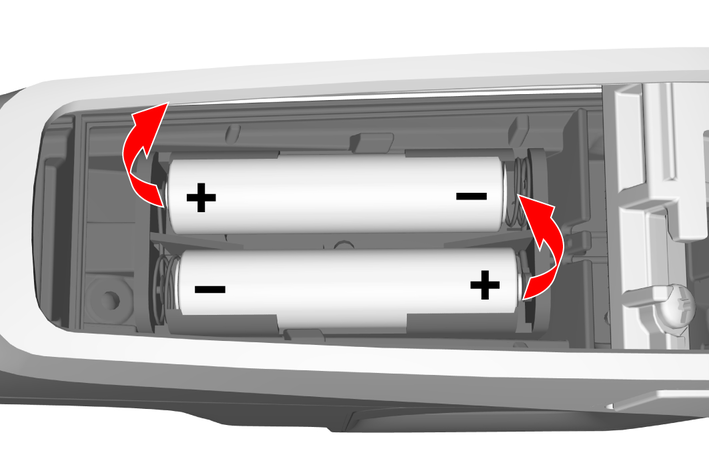

3. 按照图示对准新电池的正负极，然后将电池装入电池仓。

4. 安装电池舱盖：

   1. 将电池舱盖对准电池舱卡槽插入。

   2. 按下并按住电池舱盖释放按钮。

   3. 向下转动电池舱盖，并用力向下按压至限位处。

   4. 松开电池舱盖释放按钮（必要时可从另一侧轻推，直至其与外壳齐平）。

5. 根据现行规定回收处理废旧电池。

故障原因常常很简单，借助以下概述即可自己排除故障。如有疑义或故障在这里未列出，请联系授权的客户服务部。

• 设备不运行

• 设备不启动，电机嗡嗡作响

• 设备不会产生压力

• 剧烈的压力波动

• 不吸入清洁剂

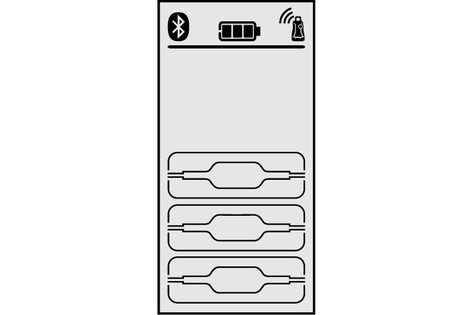

• 高压喷枪上没有压力显示

• BOOST 功能未显示在显示屏上，也无法通过 KÄRCHER Home & Garden 应用程序启动

• 故障信息

• 紧急运行

• 高压喷枪无法正常工作

• 设备不密封

原因:

电源已断开。

排除故障:

1. 检查电源插头是否已插入。

2. 接通设备。

3. 解锁并拉动扳机。

   设备应启动，若未启动则执行以下操作：

4. 检查电源电压是否与铭牌上给出的电压一致。

5. 将电源插头从电源插座中拔出，并检查电源线和电源插头是否有损坏。

   若发现损坏，请立即联系授权的客服部门更换电源线。

原因:

电机保护开关已启动。

排除故障:

1. 若电机过载，保护开关将自动切断设备电源。

2. 关闭设备。

3. 让设备静置冷却 1  小时。

4. 启动设备并投入运行。

   若故障反复出现，请联系客户服务部门对设备进行检测。

原因:

因电网电压不稳或使用延长线导致电压下降。

排除故障:

1. 请勿使用延长线。

2. 开机前请先扣动扳机，然后再启动设备。

原因:

喷射管上设置的喷射模式不合适。

排除故障:

1. 请设置为高压喷射模式。

原因:

供水过少。

排除故障:

1. 完全打开水龙头。

2. 检查供水是否充足。

3. 将花园软管铺设平整，避免弯折。

4. 确保不超过最大吸程。

原因:

水接口中的滤网脏污。

排除故障:

1. 清洁水接口的滤网。

原因:

设备中有空气。

排除故障:

1. 给设备排气。

原因:

喷射喷嘴脏污。

排除故障:

1. 使用针具清洁喷射喷嘴，再从正面用水冲洗。

原因:

进水量不足。

排除故障:

1. 完全打开水龙头。

2. 清洁滤网，参见清洗水接口中的滤网。

3. 检查进水量，必要时予以增加，参见技术参数。

原因:

设置的喷射模式不合适。

排除故障:

1. 将三合一 多喷头喷射管调至“MIX”喷射模式。

原因:

Plug ‘n’ Clean 清洁剂瓶已空或未正确安装。

排除故障:

1. 检查 Plug ‘n’ Clean 清洁剂瓶液位，必要时更换该清洁剂瓶。

2. 确保 Plug ‘n’ Clean 清洁剂瓶开口朝下正确置于设备卡槽中。

原因:

高压喷枪与设备之间的连接出现故障。

---

排除故障:

1. 检查电池，必要时进行更换。

2. 缩短高压喷枪与高压清洗机之间的距离。

3. 重新与高压清洗机执行配对操作，参见首次调试。

原因:

设备过热。

排除故障:

1. 检查进水温度，参见技术参数。

2. 降低进水温度，以增强电机冷却效果。

原因:

---

排除故障:

1. 关闭设备“0/OFF”。

2. 从插座中拔出电源插头。

3. 20 秒后，将插头重新插入插座。

4. 接通设备“I/ON”。

   如果故障多次出现，请客服检查设备。

原因:

如果高压喷枪上的压力调节装置损坏，则高压清洗机将以最大挡运行。

排除故障:

1. 停用紧急运行：

   1. 关闭设备“0/OFF”。

   2. 从插座中拔出电源插头。

   3. 20 秒后，将插头重新插入插座。

   4. 接通设备“I/ON”。

      如果故障多次出现，请客服检查设备。

原因:

高压喷枪的电子元件出现故障。

---

排除故障:

1. 从电池舱中取出电池，然后重新装回电池舱，参见更换高压喷枪电池。

2. 安装电池舱盖。

   若故障反复出现，请联系客户服务部门对高压喷枪进行检测。

原因:

设备存在轻微渗漏属于正常技术现象。

排除故障:

1. 若出现严重渗漏，请联系授权的客户服务部门。
