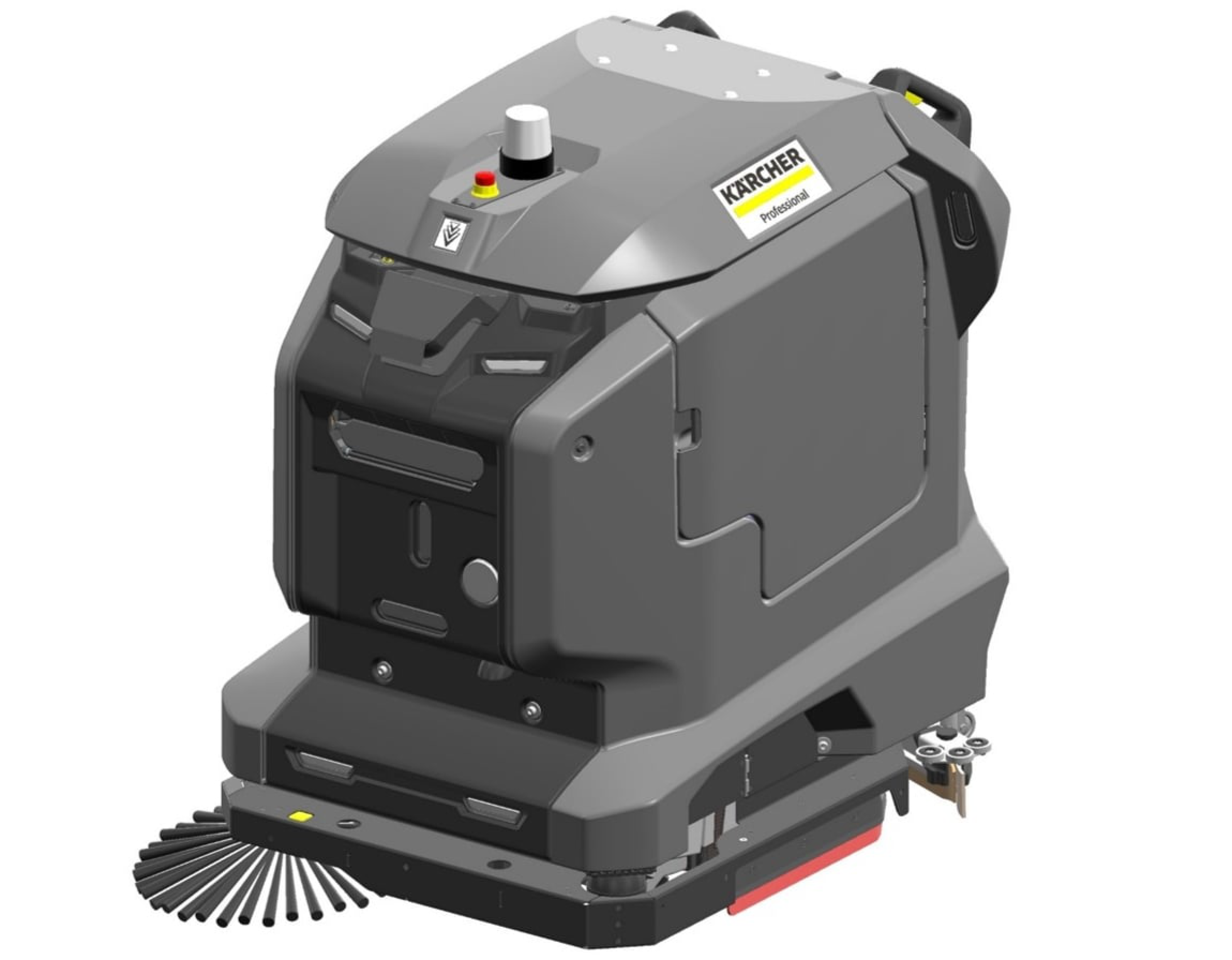

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung und handeln Sie danach.

Bewahren Sie die Betriebsanleitung späteren Gebrauch oder für Nachbesitzer auf.

Lesen Sie vor der ersten Inbetriebnahme auch die vollständige Betriebsanleitung, die im Display des Geräts abgerufen oder auf ein Smartphone heruntergeladen werden kann.

Dieses Gerät kann Komponenten enthalten, die unter einer Open-Source Lizenz lizenziert sind und /oder von Dritten entwickelt wurden. Eine Liste der im Gerät vorhandenen Open-Source Software-Komponenten (einschließlich der Copyright-Inhaber und Lizenzbedingungen) im Tochscreen des Geräts angezeigt werden. Zur Anzeige das Hauptmenü offnen, Einstellungen aufrufen und Systeminfo öffnen.

Diese Anleitung ist für die Benutzergruppen Anwender und Administrator vorgesehen.

Jedem Benutzer können über den Touchscreen des Geräts Berechtigungen für verschiedene Gerätefunktionen erteilt oder verweigert werden.

Alle Beschreibungen in dieser Anleitung beziehen sich auf die im Gerät vorgeschlagenen Grundeinstellungen für die jeweilige Benutzergruppe.

Dieses Gerät ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Verwenden Sie dieses Gerät ausschließlich gemäß den Angaben in dieser Betriebsanleitung.

• Das Gerät darf nur zum Reinigen von feuchtigkeitsunempfindlichen und polierunempfindlichen glatten Böden verwendet werden.

• Dieses Gerät ist zur Verwendung in Innenräumen bestimmt.

• Dieses Gerät ist nur zum Einsatz in trockenen Bereichen geeignet.

• Der Einsatztemperaturbereich liegt zwischen +5 °C und +40 °C.

• Das Gerät ist nicht geeignet zur Reinigung gefrorener Böden (z. B. in Kühlhäusern).

• Das Gerät ist geeignet für eine maximale Wasserhöhe von 1 cm. Nicht in einen Bereich fahren, wenn die Gefahr besteht, dass die maximale Wasserhöhe überschritten wird.

• Bei der Verwendung von Ladegeräten oder Batterien dürfen nur die in der Betriebsanleitung zugelassenen Komponenten verwendet werden. Eine abweichende Kombination muss vom Ladegerät- und/ oder Batterielieferant verantwortlich bestätigt sein.

• Das Gerät ist nicht bestimmt für die Reinigung öffentlicher Verkehrswege.

• Das Gerät darf nicht auf druckempfindlichen Böden eingesetzt werden. Zulässige Flächenbelastung des Bodens berücksichtigen. Die Flächenbelastung durch das Gerät ist in den technischen Daten angegeben.

• Das Gerät ist nicht für den Einsatz in explosionsgefährdeten Umgebungen geeignet.

• Das Gerät ist für den Betrieb auf Flächen mit einer maximalen Steigung zugelassen (siehe Kapitel “Technische Daten”).

Lesen und beachten Sie vor der ersten Benutzung des Gerätes diese Betriebsanleitung und die vollständige Betriebsanleitung (im Display des Geräts) und handeln Sie danach.

• Betreiben Sie das Gerät nur, wenn die Haube und alle Deckel geschlossen sind.

• Drücken Sie zur sofortigen Außerbetriebnahme im Notfall den Not-Aus-Taster.

• Betreiben Sie das Gerät nur auf Flächen, die die maximal zugelassene Steigung (siehe Abschnitt “Technische Daten”) nicht überschreiten.

• Bringen sie während des Dockingvorgangs keine Körperteile zwischen die Docking-Station und das Gerät.

In diesem Gerät sind Lithium-Ionen Batterien eingebaut. Diese unterliegen besonderen Kriterien. Der Ausbau und Einbau sowie Prüfung defekter Batterien dürfen nur durch den Kärcher-Kundendienst oder eine Fachkraft erfolgen.

Hinweise zu Lagerung und Transport erhalten Sie von Ihrem Kärcher-Kundendienst.

Wird der Not-Aus-Taster gedrückt, werden alle Reinigungs- und Fahrfunktionen sofort beendet.

Werden bei manuellem Betrieb beide Sicherheitsschalter losgelassen, bleibt das Gerät stehen.

Im autonomen Betrieb löst die Betätigung eines Sicherheitsschalters eine Betriebspause von 10 Sekunden aus.

Die Abstandssensoren erkennen Hindernisse und veranlassen das Gerät die Hindernisse zu umfahren. Die Abstandssensoren entsprechen der Laser-Schutzklasse 1 nach IEC 60825-1:2014.

Die optischen Sensoren erkennen Hindernisse und veranlassen das Gerät die Hindernisse zu umfahren. Die Optischen Sensoren entsprechen der Laser-Schutzklasse 1 nach IEC 60825-1:2014.

Die Docking- Station ist für den gewerblichen und industriellen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften.

Beachten Sie beim Umgang mit Batterien folgende Warnhinweise:

	Hinweise in der Gebrauchsanweisung der Batterie und auf der Batterie sowie in dieser Betriebsanleitung beachten.
	Augenschutz tragen.
	Kinder von Säure und Batterie fernhalten.
	Explosionsgefahr
	Feuer, Funken, offenes Licht und Rauchen verboten.
	Verätzungsgefahr
	Erste Hilfe.
	Warnhinweis
	Entsorgung
	Batterie nicht in die Mülltonne werfen.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

(Adresse siehe Rückseite)

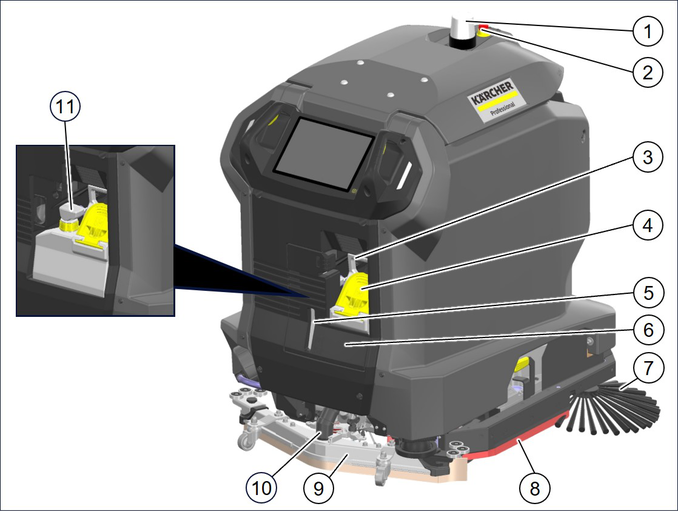

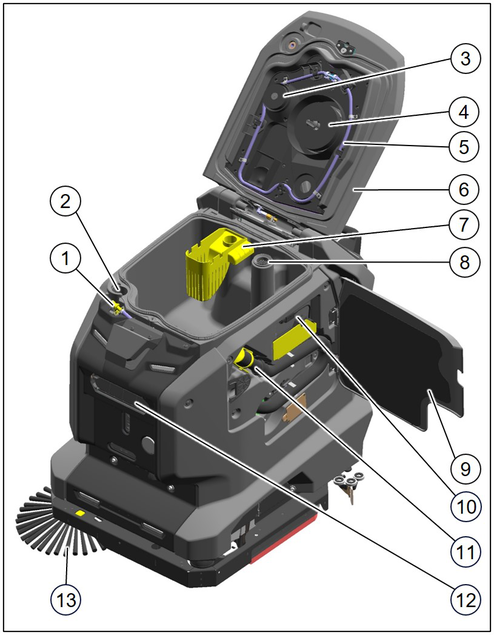

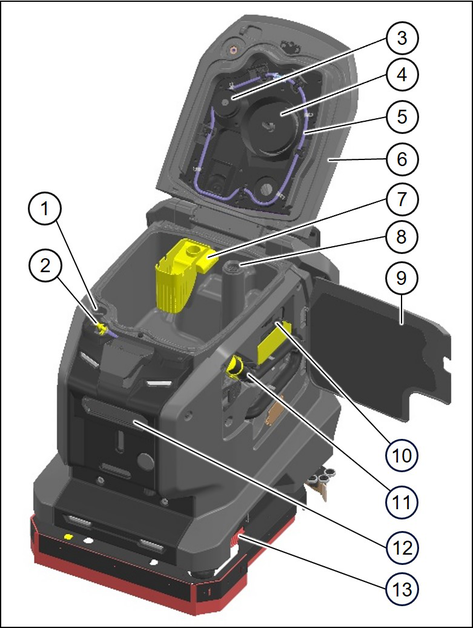

• Bedienelemente für den Reinigungsprozess sind gelb.

• Bedienelemente für die Wartung und den Service sind hellgrau.

1. Den Karton samt den Verstärkungshölzern vom Holzunterbau abnehmen.

2. Das Spannband entfernen.

3. Die 4 Holzklötze links und rechts am Holzunterbau abschrauben.

   ---

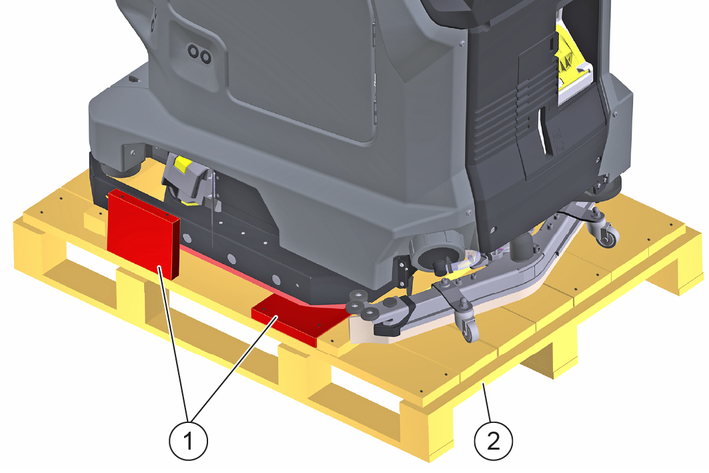

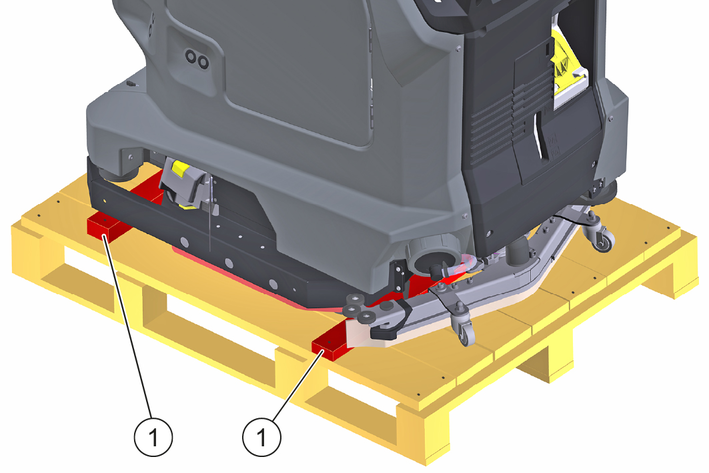

   1. Holzklotz (4 Stück)
   2. Holzunterbau

4. Die 2 Kanthölzer am Holzunterbau abschrauben und herausnehmen.

   ---



   1. Kantholz (2 Stück)

5. Die 3 Bretter am Holzunterbau abschrauben.

   ---

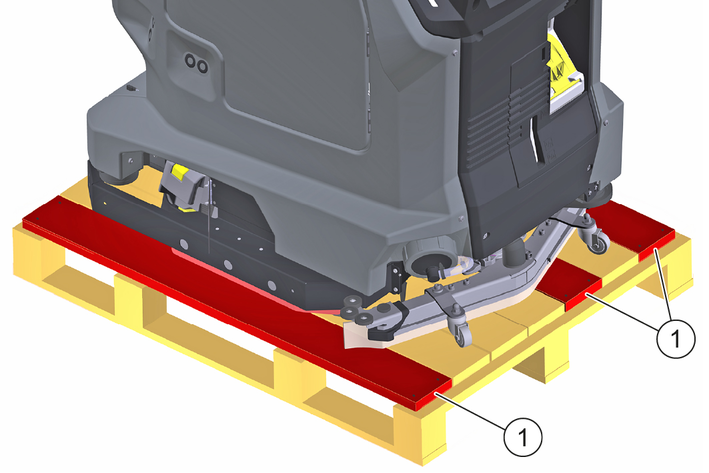

   1. Brett (3 Stück)

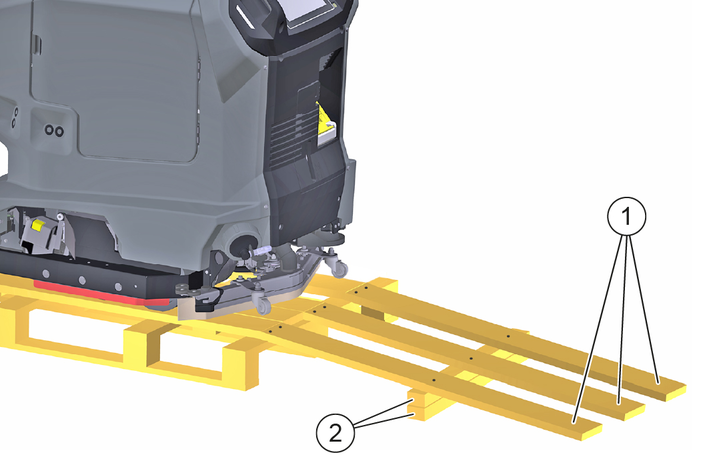

6. Mit den Brettern und den Kanthölzern eine Rampe hinter den Holzunterbau legen.

   ---



   1. Brett
   2. Kantholz

7. Die Bretter und die Kanthölzer mit den zuvor ausgebauten Schrauben befestigen.

8. Das Gerät rückwärts über die Rampe vom Holzunterbau herunterziehen.

Bei Betrieb mit einer Docking-Station wird die Batterie automatisch aufgeladen.

Ohne Docking-Station:

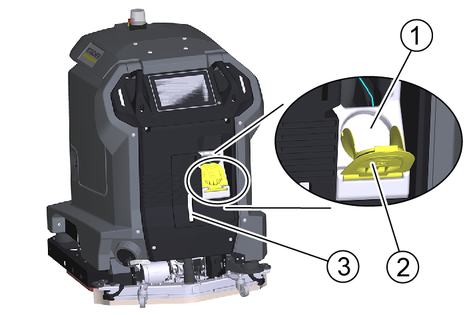

1. Die Tür des Gerätefachs öffnen.

   ---



   1. Ladekabel
   2. Tür Gerätefach

   1. Das Ladekabel herausziehen.

   2. Besitzt das Gerät kein Ladekabel, ein Netzkabel mit Kaltgerätestecker in die Netzbuchse am Docking-Port einstecken.

      ---

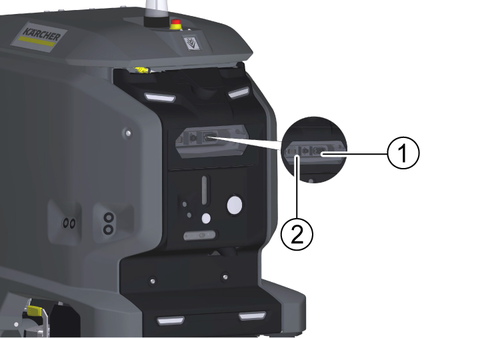

      1. Netzbuchse
      2. Docking-Port

2. Den Netzstecker des Ladekabels in eine Steckdose einstecken.

   Der Ladevorgang erfolgt automatisch.

   Der Ladezustand wird am Touchscreen angezeigt.

   Das Gerät kann während des Ladevorgangs nicht verwendet werden.

   Bei vollständig entladener Batterie dauert der Ladevorgang ungefähr 8 Stunden.

3. Nach Ende des Ladevorgangs den Netzstecker aus der Steckdose ziehen.

4. Das Netzkabel im Gerätefach verstauen oder das Netzkabel am Docking-Port ausstecken.

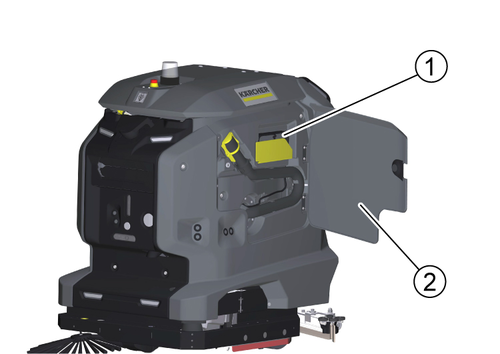

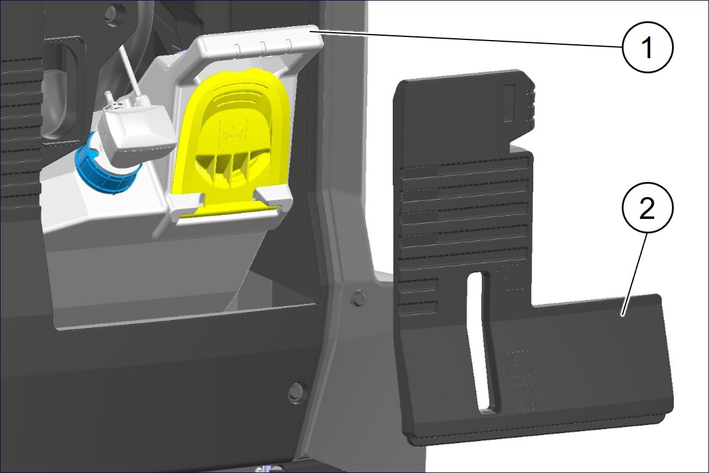

1. Die Abdeckung abnehmen.

2. Den Reinigungsmittel-Tank entnehmen.

   ---



   1. Reinigungsmittel-Tank
   2. Abdeckung

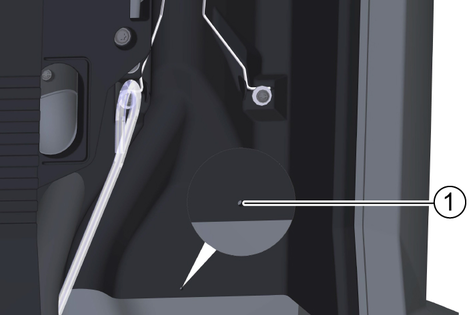

3. Den RESET-Knopf für ca. 10 Sekunden gedrückt halten.

   ---



   1. RESET-Knopf

   Das System wird nun komplett von der Stromversorgung getrennt.

4. Zum Hochfahren des Geräts den Power-On Knopf drücken.

   Das System wird nun hochgefahren.

5. Den Reinigungsmitteltank wieder einsetzen.

6. Die Abdeckung wieder aufsetzen.

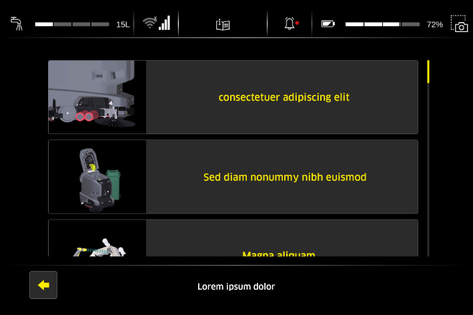

Nach der Inbetriebnahme kann die Betriebsanleitung des Geräts auf dem Touchscreen angezeigt werden. Wird die Betriebsanleitung zusätzlich auf ein Smartphone heruntergeladen, können die Bedienschritte parallel zur Bedienung nachgelesen werden.

1. Den folgenden Code auf dem Smartphone einscannen und den Anweisungen zum Herunterladen der Betriebsanleitung folgen.

Bei Betrieb mit einer Docking-Station wird der Frischwassertank automatisch befüllt.

1. WARNUNG

   Verletzungsgefahr durch Tankdeckel!

   Quetschgefahr der Gliedmaßen durch unerwartetes Zuklappen des Tankdeckels.

   Den Tankdeckel bis zum Anschlag öffnen, um ein versehentliches Zuklappen zu vermeiden.Den Tankdeckel nur schließen, wenn sich keine Gliedmaßen zwischen Tank und Tankdeckel befinden.

   Den Deckel Schmutzwassertank nach oben schwenken.

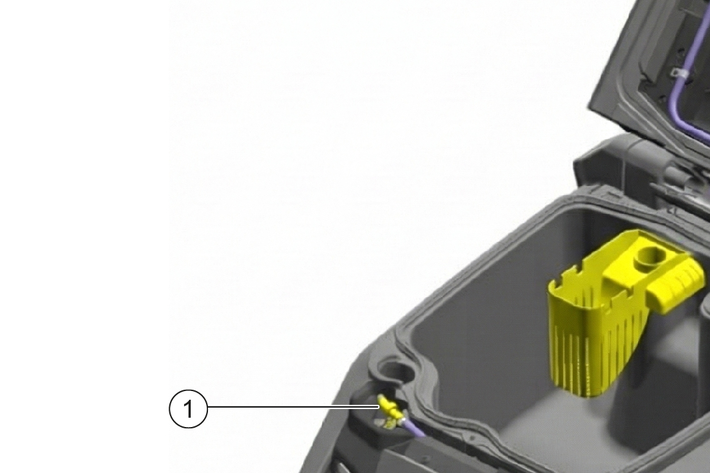

2. Den Wasserzulaufschlauch mit der Schlauchkupplung am Gerät verbinden. Maximale Wassertemperatur 50 °C beachten!

   ---



   1. Schlauchkupplung

3. Den Deckel Schmutzwassertank schließen.

4. Den Wasserzulauf öffnen.

Bei vollem Frischwassertank stoppt die Befüllung automatisch.

1. WARNUNG

   Verletzungsgefahr durch Tankdeckel!

   Quetschgefahr der Gliedmaßen durch unerwartetes Zuklappen des Tankdeckels.

   Den Tankdeckel bis zum Anschlag öffnen, um ein versehentliches Zuklappen zu vermeiden.Den Tankdeckel nur schließen, wenn sich keine Gliedmaßen zwischen Tank und Tankdeckel befinden.

   Den Deckel Schmutzwassertank nach oben schwenken.

2. Den Wasserzulaufschlauch in die Einfüllöffnung stecken. Maximale Wassertemperatur 50 °C beachten!

   ---



   1. Einfüllöffnung

3. Den Wasserzulauf öffnen.

4. Den Füllstand beobachten und den Wasserzulauf abstellen, wenn der Tank voll ist.

Empfohlene Reinigungsmittel:

1. Den Deckel der Einfüllöffnung Reinigungsmittel öffnen.

   ---



   1. Einfüllöffnung für Reinigungsmittel
   2. Deckel Einfüllöffnung
   3. Füllstandsanzeige Reinigungsmittel

2. Das Reinigungsmittel einfüllen.

Hinweis:

Zum schnellen Reinigungsmittelwechsel kann der Reinigungsmitteltank entnommen werden und gegen einen anderen Reinigungsmitteltank ausgetauscht werden.

---



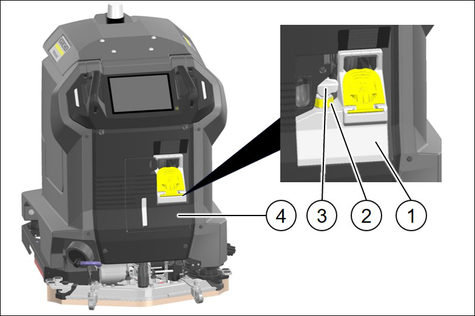

1. Reinigungsmitteltank
2. Verschluss Reinigungsmitteltank
3. Füllstandssensor Reinigungsmittel
4. Deckel Reinigungsmitteltank

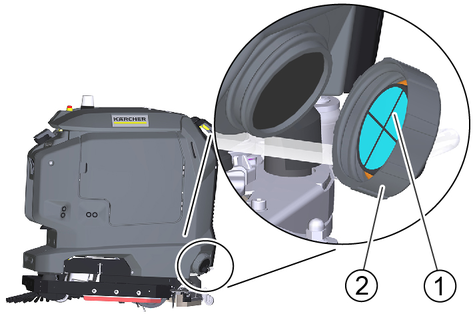

1. Den Deckel Reinigungsmitteltank abnehmen.

2. Den Verschluss Reinigungsmitteltank abschrauben und mit dem Füllstandssensor Reinigungsmittel abnehmen.

3. Den Reinigungsmittelsaugschlauch mit Filter aus dem Reinigungsmitteltank herausziehen.

4. Den Reinigungsmitteltank aus dem Gerät nehmen.

5. Den Neuen Reinigungsmitteltank in das Gerät einsetzen.

6. Den Reinigungsmittelsaugschlauch mit Filter in den Reinigungsmitteltank stecken.

7. Den Füllstandssensor Reinigungsmittel in den Reinigungsmitteltank stecken.

8. Den Verschluss aufschrauben.

9. Den Deckel Reinigungsmitteltank anbringen.

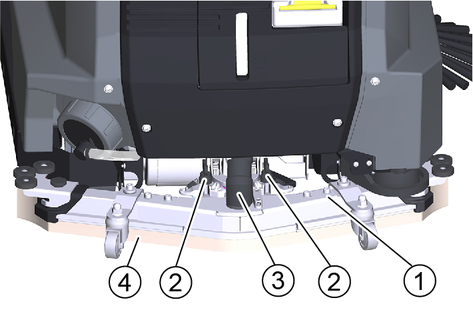

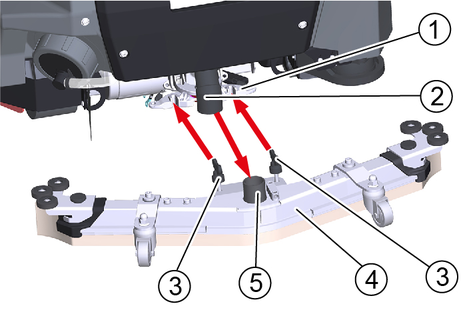

1. Den Saugbalken in die Saugbalkenaufhängung schieben.

   ---

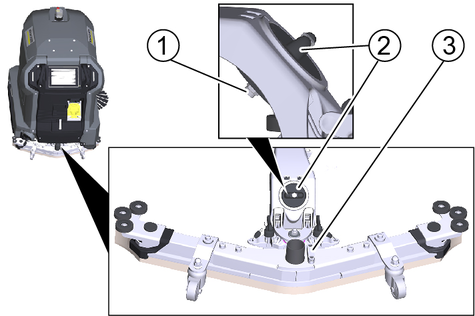

   1. Saugbalkenaufhängung
   2. Saugschlauch
   3. Flügelschraube
   4. Saugbalken
   5. Schlauchstutzen

2. Die Flügelschrauben festziehen.

3. Den Saugschlauch auf den Schlauchstutzen stecken.

Die Neigung des Saugbalkens ist ab Werk eingestellt. Sie muss nur nachgestellt werden, wenn die Luftblase in der Libelle bei abgesenktem Saugbalken auf ebenem Boden nicht zwischen den beiden Markierungen steht.

1. Die Mutter lösen.

   ---



   1. Mutter
   2. Drehgriff
   3. Libelle

2. Den Drehgriff so einstellen, die Luftblase der Libelle bei abgesenktem Saugbalken zwischen den beiden Strichen steht.

3. Die Mutter wieder festziehen.

Mit der Höhenverstellung wird die Biegung der Sauglippen beim Kontakt mit dem Boden beeinflusst.

1. Die Schraube herausdrehen.

   ---

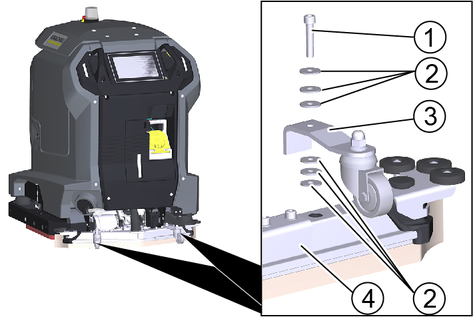

   1. Schraube
   2. Unterlegscheibe
   3. Abstandsrolle mit Halter
   4. Saugbalken

2. Gewünschte Anzahl an Unterlegscheiben oberhalb des Saugbalkens auf die Schraube fädeln.

3. Die Schraube durch den Halter der Abstandsrolle stecken.

4. Die restlichen Unterlegscheiben unterhalb der Abstandsrolle auf die Schraube fädeln.

5. Die Schraube in den Saugbalken eindrehen und festziehen.

6. Den Vorgang an der zweiten Abstandsrolle wiederholen.

   Hinweis

   Beide Abstandsrollen auf die gleiche Höhe einstellen.

1. Das Gerät auf Dichtheit prüfen.

2. Den Not-Aus-Taster auf Funktion prüfen.

3. Beide Sicherheitsschalter auf Funktion prüfen (bremst das Gerät wenn beide Sicherheitsschalter im manuellen Betrieb losgelassen werden?).

   GEFAHR

   Unfallgefahr durch defekten Sicherheitsschalter

   Nehmen Sie das Gerät sofort außer Betrieb, wenn ein oder beide Sicherheitsschalter nicht zuverlässig in die unbetätigte Stellung zurückkehren.

4. Die Sensoren auf Verschmutzung prüfen, bei Bedarf reinigen.

5. Das Gerät neu starten.

6. Die Funktion der Sensoren prüfen (erkennt das Gerät Hindernisse?).

1. Den Not-Aus-Taster durch Drehen entriegeln.

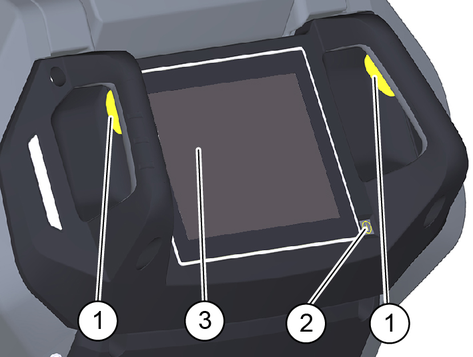

2. Die Starttaste drücken.

   Das Gerät fährt hoch.

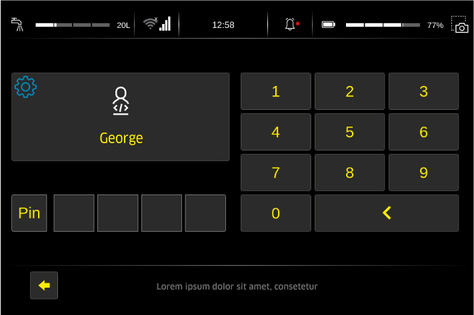

3. Warten, bis die Log-in Anzeige auf dem Touchscreen angezeigt wird.

   ---

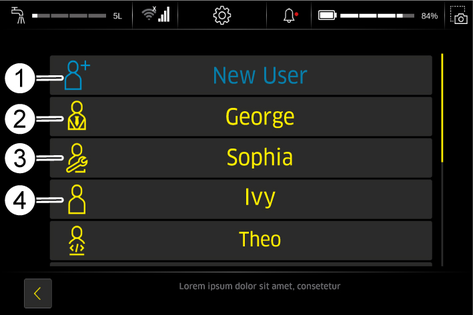

   1. Neuer Benutzer
   2. Administrator
   3. Service
   4. Anwender

   • Administrator: Kann den vollen Funktionsumfang des Geräts nutzen und hat alle Berechtigungen für Benutzer.

   • Service: Nur für den Kundendienst verfügbar.

   • Anwender: Kann den Funktionsumfang nutzen der durch die vom Administrator erteilten Berechtigungen definiert ist.

4. Ein neues Benutzerprofil anlegen.

5. Ein Passwort vergeben.

   ---



   Die ausführbaren Funktionen werden im Hauptmenü angezeigt.

   ---

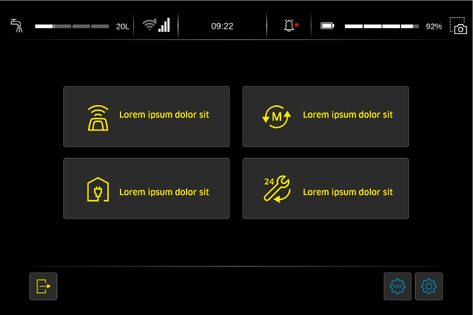

   1. Hauptmenü

Die dem Gerät beigelegte Betriebsanleitung umfasst nur die Tätigkeiten zur Inbetriebnahme sowie eine Störungshilfe bei defektem Touchscreen.

Die vollständige Betriebsanleitung kann nach der Inbetriebnahme des Geräts auf dem Touchscreen aufgerufen und angezeigt werden.

1. Im Hauptmenü die Schaltfläche “Wartung” drücken.

2. Die Schaltfläche “Bedienungsanleitung” drücken

   Die Betriebsanleitung wird auf dem Touchscreen angezeigt.

Im manuellen Betrieb wird das Gerät durch den Bediener über die zu reinigende Fläche geführt.

1. Die Funktion “Manuelle Reinigung” auf dem Touchscreen auswählen.

   ---

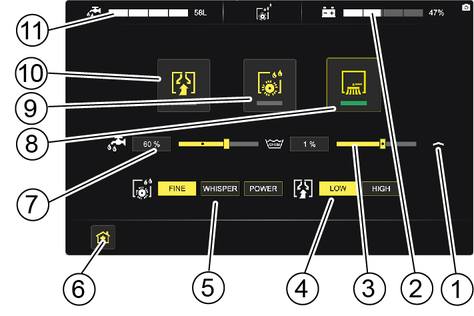

   1. Menüpunkte Bürstenleistung und Saugleistung verbergen/anzeigen
   2. Ladezustand der Batterie
   3. Reinigungsmitteldosierung
   4. Saugleistung
   5. Bürstenleistung
   6. Zurück zur Funktionswahl
   7. Wassermenge
   8. Seitenbesen aktivieren/deaktivieren
   9. Reinigungskopf aktivieren/deaktivieren
   10. Absaugung aktivieren/deaktivieren
   11. Füllstand Frischwassertank

2. Einen Sicherheitsschalter betätigen und festhalten.

3. Das Gerät zum Einsatzort schieben.

4. Den Sicherheitsschalter loslassen.

5. Die gewünschten Einstellungen für Wassermenge, Reinigungsmitteldosierung, Bürstenleistung und Saugleistung wählen.

6. Die benötigten Funktionen (Absaugen, Reinigungskopf, Seitenbesen) aktivieren.

   Die aktivierten Funktionen sind grün markiert.

   Hinweis

   Der Seitenbesen kann nur bei eingeschaltetem Reinigungskopf aktiviert werden.

7. Einen Sicherheitsschalter betätigen und festhalten.

8. Das Gerät über die zu reinigende Fläche schieben.

1. Den Reinigungskopf und den Seitenbesen deaktivieren.

2. Eine kurze Strecke weiterfahren um Restwasser abzusaugen.

3. Die Absaugung deaktivieren.

Bei Betrieb mit einer Docking-Station wird der Schmutzwassertank automatisch geleert.

Ohne Docking-Station:

1. Die Tür des Gerätefachs öffnen.

   ---

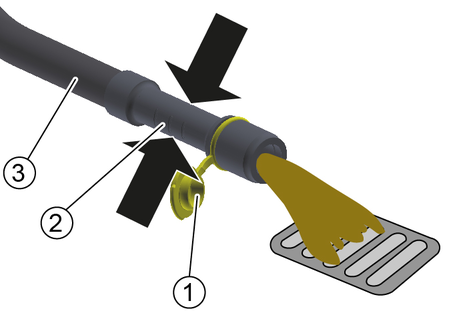

   1. Deckel
   2. Dosiereinrichtung
   3. Ablassschlauch

2. Den Ablassschlauch aus der Halterung nehmen.

3. Den Ablassschlauch über eine geeignete Sammeleinrichtung absenken.

4. Die Dosiereinrichtung zusammendrücken oder knicken.

5. Den Deckel öffnen.

6. Den Schmutzwasserstrom durch Druck oder Knickung der Dosiereinrichtung steuern.

7. Den Schmutzwassertank spülen.

8. Den Deckel schließen.

9. Den Ablassschlauch in die Halterung im Gerätefach drücken.

10. Die Tür des Gerätefachs schließen.

1. Das Gerät über einem Wasserabfluss positionieren.

2. Den Verschluss Frischwassertank abschrauben.

   ---



   1. Sieb
   2. Verschluss Frischwassertank

3. Wasser ablaufen lassen.

4. Das Sieb bei Bedarf abnehmen und reinigen.

5. Das Sieb wieder einsetzen.

6. Den Verschluss Frischwassertank aufschrauben.

   Hinweis

   Den Verschluss so ausrichten, dass der Schlauchanschluss unten ist.

1. Den Frischwassertank und den Schmutzwassertank entleeren.

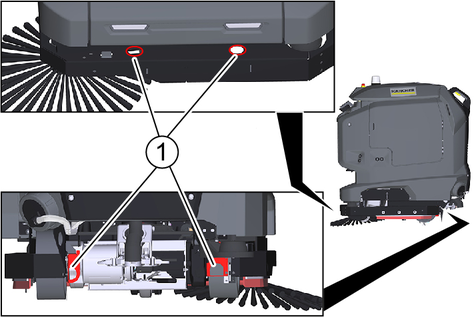

2. Beim Transport in Fahrzeugen das Gerät nach den gültigen Richtlinien gegen Rutschen und Kippen sichern.

   ---



   1. Ösen zum Verzurren beim Transport

Das Gerät nur in Innenräumen lagern.

Hinweis: Mit “##” gekennzeichnete Wartungsarbeiten werden bei vorhandener Docking-Station automatisch ausgeführt.

1. ## Das Schmutzwasser ablassen.

2. ## Den Schmutzwassertank spülen.

3. Das Turbinenschutzsieb reinigen.

4. Das Grobschmutzsieb im Schmutzwassertank herausnehmen und reinigen.

5. Das Gerät außen mit einem Lappen und milder Waschlauge reinigen.

6. Das Flusensieb prüfen, bei Bedarf reinigen.

7. Den Grobschmutzkorb am Reinigungskopf herausnehmen und reinigen.

8. Die Wasserverteilleiste im Reinigungskopf reinigen.

9. Die Sauglippen im Saugbalken säubern und auf Verschleiß prüfen. Verschlissene Sauglippen wenden oder austauschen.

10. Den korrekten Sitz der Sauglippen im Saugbalken kontrollieren. Gegebenenfalls die Sauglippen wieder korrekt in die Nuten des Saugbalkens einsetzen.

11. Die Abstreiflippen auf beiden Seiten des Reinigungskopfs säubern und auf Verschleiß prüfen. Verschlissene Abstreiflippen austauschen.

12. Die Bürsten auf Verschleiß prüfen. Verschlissene Bürsten austauschen.

Hinweis: Die Bürstenwalzen sind verschlissen, wenn die gelben Indikatorborsten die übrigen Borsten gleich lang sind.

13. ## Die Batterien aufladen.

1. Die Sensoren mit einem feuchten Mikrofasertuch reinigen. Bei Bedarf zusätzlich Glasreiniger verwenden.

2. ## Bei regelmäßiger Benutzung die Batterien mindestens einmal wöchentlich vollständig und ohne Unterbrechung aufladen.

1. Die Dichtungen zwischen Schmutzwassertank und Deckel reinigen.

2. Abdichtung zwischen Schmutzwassertank und Deckel prüfen, bei Bedarf Dichtung austauschen.

3. Die Bürstentunnel reinigen.

4. Den Frischwasserfilter reinigen.

5. Bei längerer Stillstandszeit Gerät nur mit vollständig aufgeladenen Batterien abstellen. Mindestens monatlich die Batterien erneut vollständig aufladen.

1. Vorgeschriebene Inspektion durch den Kundendienst ausführen lassen.

---

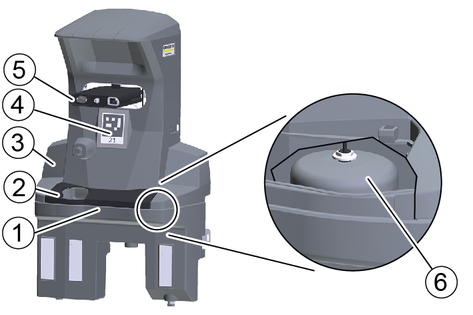

1. Schmutzwasserwanne
2. Abdeckung
3. Dockingstation
4. Positionscode
5. Dockingstößel
6. Schwimmerschalter mit Schwimmer

1. Die Abdeckung abnehmen.

2. Den Schwimmerschalter und Schwimmer prüfen, bei Bedarf reinigen.

3. Die Schmutzwasserwanne reinigen und mit Wasser spülen.

4. Die Abdeckung anbringen.

5. Den Positionscode mit einem feuchten Tuch reinigen.

6. Den Dockingstößel auf freie Beweglichkeit prüfen.

Verschiedene Wartungsarbeiten sind als Animation im Gerät abgelegt und können auf dem Touchscreen aufgerufen werden.

1. Im Hauptmenü die Schaltfläche “Wartung” drücken.

2. Die Schaltfläche “Wartungsanweisungen” drücken.

3. Die gesuchte Wartungsarbeit antippen.

   ---



4. Die einzelnen Schritte der Animation mit den Pfeiltasten abrufen.

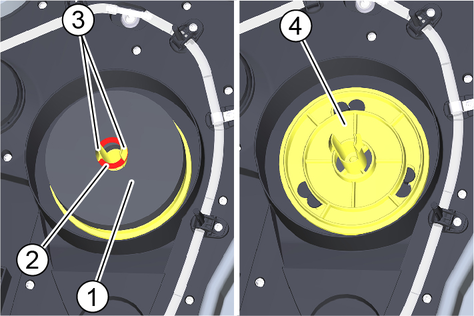

1. Den Deckel des Schmutzwassertanks öffnen.

2. Die Rasthaken zusammendrücken.

   ---



   1. Schwimmer
   2. Sicherungsring
   3. Rasthaken
   4. Turbinenschutzsieb

3. Den Sicherungsring abziehen.

4. Den Schwimmer abziehen.

5. Das Turbinenschutzsieb gegen den Uhrzeigersinn drehen.

6. Das Turbinenschutzsieb abnehmen.

7. Das Turbinenschutzsieb unter fließenden Wasser reinigen.

8. Das Turbinenschutzsieb wieder anbringen.

9. Den Schwimmer aufstecken.

10. Den Sicherungsring aufschieben und anschließend bis an die Rasthaken zurückziehen.

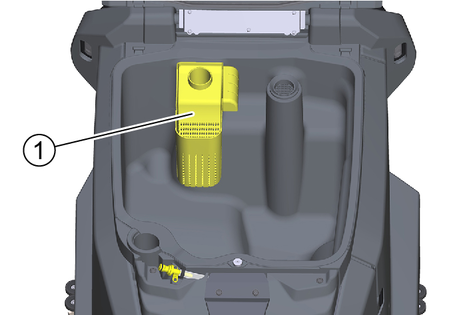

1. Den Deckel des Schmutzwassertanks öffnen.

   ---



   1. Grobschmutzsieb

2. Das Grobschmutzsieb nach oben abziehen.

3. Das Grobschmutzsieb unter fließendem Wasser abspülen.

4. Das Grobschmutzsieb in den Schmutzwassertank einsetzen.

1. Das Frischwasser ablassen (siehe Kapitel “Frischwasser ablassen”).

2. Den Verschluss des Frischwassertanks abschrauben.

   ---



   1. Filter Frischwasser
   2. Verschluss Frischwassertank

3. Den Filter Frischwasser herausziehen und mit klarem Wasser abspülen.

4. Den Filter Frischwasser einsetzen.

5. Den Verschluss des Frischwassertanks anbringen.

   Hinweis: Darauf achten, dass der Schlauchanschluss im Verschluss Frischwassertank nach dem Festschrauben am tiefsten Punkt liegt.

1. Die beiden Flügelschrauben lösen

2. Den Saugbalken vom Gerät abnehmen.

   ---



   1. Saugbalken
   2. Flügelschraube
   3. Saugschlauch
   4. Sauglippe

3. Den Saugschlauch vom Saugbalken abziehen.

4. Die Unterseite des Saugbalkens mit Wasser abspülen.

5. Die Sauglippen mit einem Lappen sauberwischen.

6. Den Saugbalken am Gerät einsetzen.

7. Beide Flügelschrauben festziehen.

8. Den Saugschlauch mit dem Saugbalken verbinden.

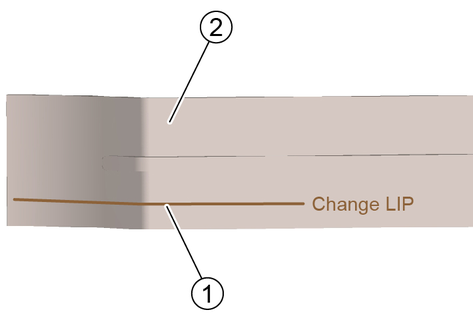

Die Sauglippen werden gewendet oder ausgetauscht, wenn sie bis zur Verschleißmarke abgenutzt sind.

---



1. Verschleißmarke
2. Sauglippe

1. Den Saugbalken vom Gerät abnehmen.

2. Die Sterngriffe herausdrehen.

   ---



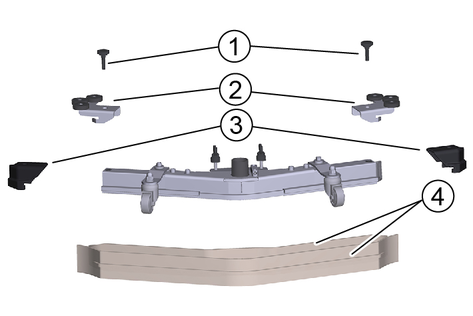

   1. Sterngriff
   2. Abweisrollen
   3. Endstück
   4. Sauglippe

3. Die Hülsen und die Abweisrollen abnehmen.

4. Die Endstücke abziehen.

5. Die Sauglippen in Längsrichtung abziehen.

6. Neue oder gewendete Sauglippen in den Saugbalken schieben.

7. Die Endstücke aufschieben.

8. Die Abweisrollen und die Hülsen anbringen.

9. Die Sterngriffe eindrehen und festziehen.

1. Die Tür Grobschmutzkorb öffnen.

   ---



   1. Tür Grobschmutzkorb
   2. Grobschmutzkorb

2. Den Grobschmutzkorb anheben und herausziehen.

3. Den Grobschmutzkorb leeren, gegebenenfalls reinigen.

4. Den Grobschmutzkorb wieder einsetzen.

1. Den Schmutzwassertank leeren. Dabei den Ablassschlauch mit offenem Deckel über dem Wasserablauf liegen lassen.

2. Das Menü “Wartung” am Touchscreen öffnen.

3. Die Funktion “Tankspülung” starten.

   WARNUNG

   Verletzungsgefahr durch Tankdeckel!

   Quetschgefahr der Gliedmaßen durch unerwartetes Zuklappen des Tankdeckels.

   Den Tankdeckel bis zum Anschlag öffnen, um ein versehentliches Zuklappen zu vermeiden.Den Tankdeckel nur schließen, wenn sich keine Gliedmaßen zwischen Tank und Tankdeckel befinden.

4. Den Deckel Schmutzwassertank öffnen.

5. Einen Wasserzulaufschlauch mit der Schlauchkupplung am Gerät verbinden

6. Den Deckel des Schmutzwassertanks schließen.

7. Den Wasserzulauf öffnen.

8. Den Spülvorgang ca. 30 Sekunden lang durchführen.

9. Den Wasserzulauf schließen.

10. Die Funktion “Tankspülung” verlassen.

11. Den Wasserzulaufschlauch vom Gerät trennen.

12. Den Ablaufschlauch Schmutzwasser verschließen und in die Halterung drücken.

13. Die Tür des Gerätefachs schließen.

1. Den Schmutzwassertank leeren. Dabei den Ablassschlauch mit offenem Deckel über dem Wasserablauf liegen lassen.

   WARNUNG

   Verletzungsgefahr durch Tankdeckel!

   Quetschgefahr der Gliedmaßen durch unerwartetes Zuklappen des Tankdeckels.

   Den Tankdeckel bis zum Anschlag öffnen, um ein versehentliches Zuklappen zu vermeiden.Den Tankdeckel nur schließen, wenn sich keine Gliedmaßen zwischen Tank und Tankdeckel befinden.

2. Den Deckel Schmutzwassertank öffnen.

3. Den Schmutzwassertank von Hand mit einem Wasserschlauch spülen.

4. Den Ablaufschlauch Schmutzwasser verschließen und in die Halterung drücken.

5. Die Tür des Gerätefachs schließen.

1. Die Tür Grobschmutzkorb öffnen.

   ---



   1. Wasserverteilleiste
   2. Tür Grobschmutzkorb

2. Den Grobschmutzkorb anheben und herausziehen.

3. Die Wasserverteilleiste anheben und herausziehen.

4. Die Wasserverteilleiste reinigen.

5. Die Wasserverteilleiste wieder einsetzen.

6. Den Grobschmutzkorb einsetzen.

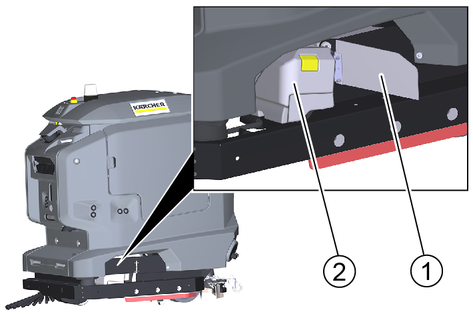

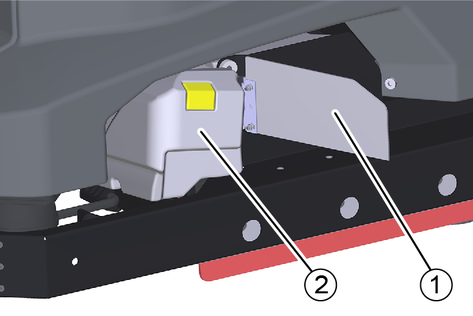

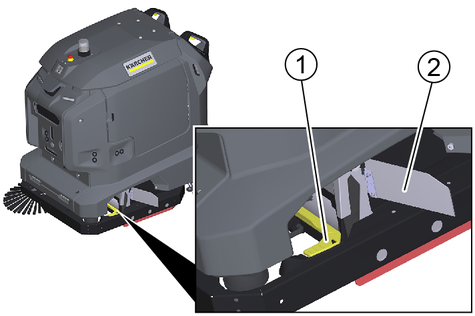

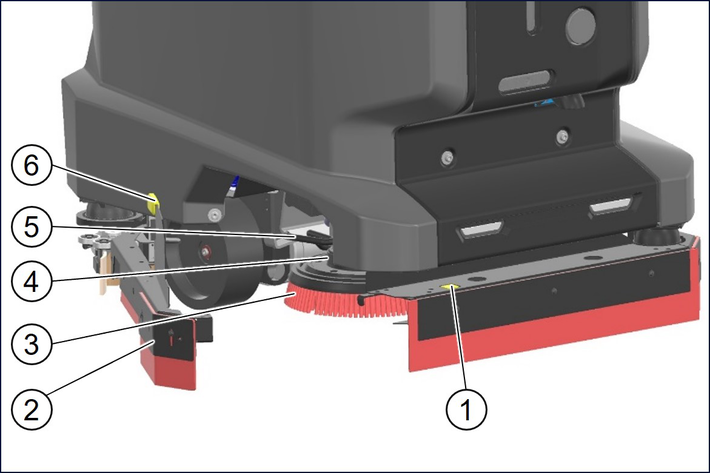

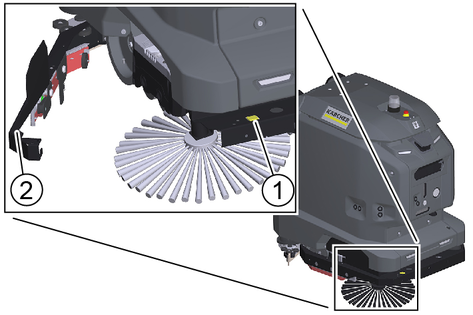

1. Den Druckknopf drücken und den Rammschutz zur Seite schwenken.

   ---



   1. Druckknopf
   2. Rammschutz

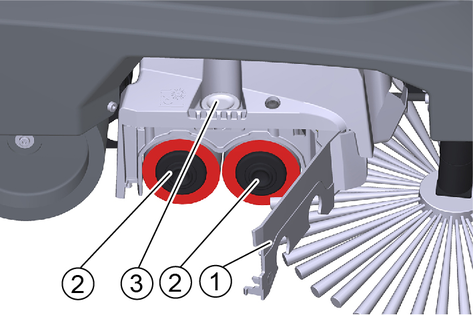

2. Die Entriegelungstaste drücken.

   ---



   1. Lagerdeckel
   2. Bürste
   3. Entriegelungstaste

3. Den Lagerdeckel herausschwenken.

4. Die Bürstenwalzen herausziehen.

Hinweis: Die Bürstenwalzen sind verschlissen, wenn die gelben Indikatorborsten und die übrigen Borsten gleich lang sind.

5. Neue Bürstenwalzen einsetzen und auf den Mitnehmern durch hin- und herdrehen zentrieren.

6. Den Lagerdeckel zurückschwenken und die Endkappen der Bürstenwalzen im Lagerdeckel einrasten.

7. Die Abstreiflippe anheben und den Rammschutz zurückschwenken und einrasten.

1. Die Reinigungsköpfe hochfahren (siehe Kapitel: “Menü Servicefunktionen” im beiliegenden Software-Handbuch “KIRA B-Range Software” Teilenummer Manual: 5.980-324.0).

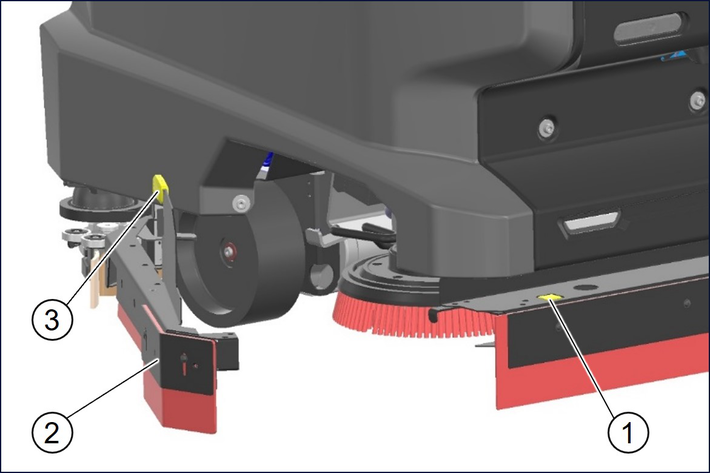

2. Den Druckknopf drücken.

3. Den Mitnehmer Seitenschürze anheben und den Rammschutz zur Seite schwenken.

   ---



   1. Druckknopf
   2. Rammschutz
   3. Mitnehmer Seitenschürze

4. Den Entriegelungsbügel über den Widerstand hinaus nach unten drücken.

   ---



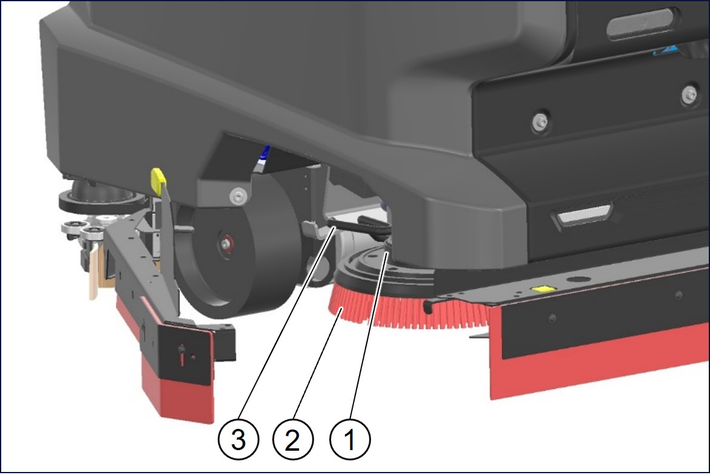

   1. Reinigungskopf
   2. Rechte Scheibenbürste
   3. Entriegelungsbügel

5. Die rechte Scheibenbürste seitlich unter dem Reinigungskopf herausziehen.

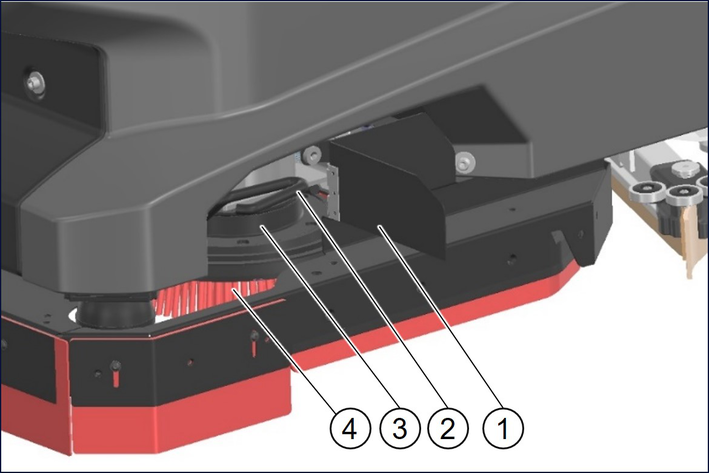

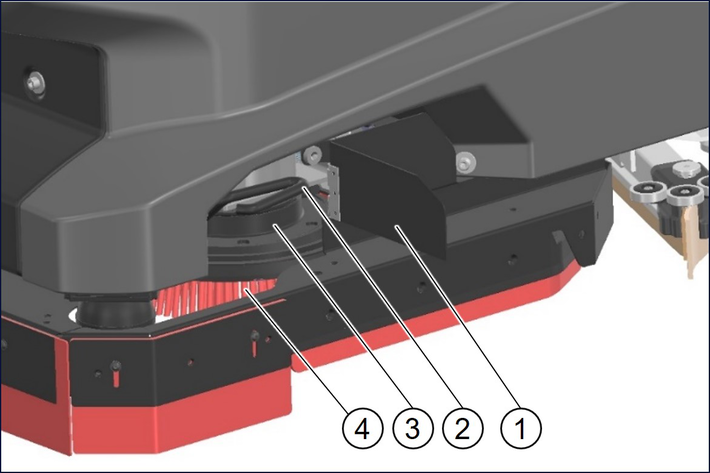

6. Die Klappe Kehrlade öffnen.

   ---



   1. Klappe Kehrlade
   2. Entriegelungsbügel
   3. Reinigungskopf
   4. Linke Scheibenbürste

7. Den Entriegelungsbügel über den Widerstand hinaus nach unten drücken.

8. Die linke Scheibenbürste seitlich unter dem Reinigungskopf herausziehen.

Hinweis: Die Scheibenbürsten sind verschlissen, wenn die Indikatorborsten und die übrigen Borsten gleich lang sind.

9. Die neuen Scheibenbürsten auf dem Boden unter den Reinigungsköpfen positionieren.

10. Die Reinigungsköpfe absenken und einrasten (siehe Kapitel: “Menü Servicefunktionen” im beiliegenden Software-Handbuch “KIRA B-Range Software” Teilenummer Manual: 5.980-324.0).

11. Die Klappe Kehrlade schließen.

12. Den Mitnehmer Seitenschürze anheben und den Rammschutz zurückschwenken und einrasten.

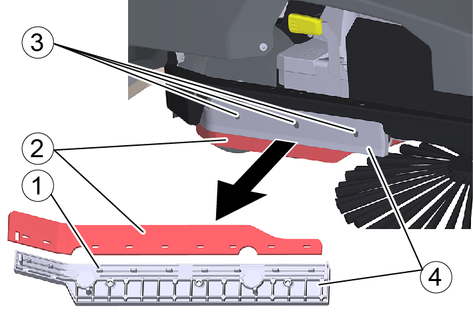

1. 3 Schrauben herausdrehen.

   ---



   1. Zapfen
   2. Abstreiflippe
   3. Schraube
   4. Halter

2. Die Abstreiflippe samt Halter abnehmen.

3. Die verschlissene Abstreiflippe vom Halter abnehmen.

4. Die neue Abstreiflippe auf die Zapfen des Halters fädeln.

5. Den Halter samt Abstreiflippe wieder am Gerät anbringen.

6. Den Vorgang auf der anderen Geräteseite wiederholen.

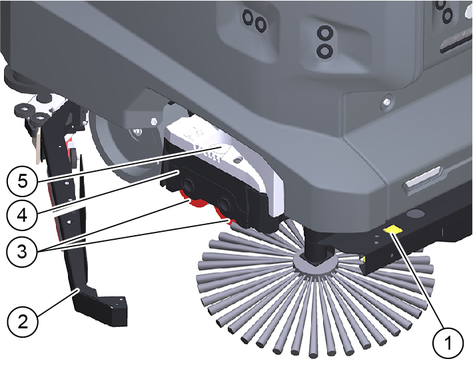

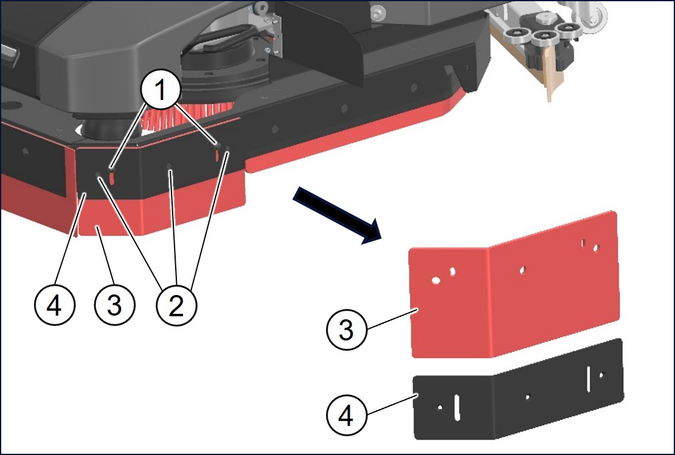

1. Die Schrauben (2x) herausdrehen.

   ---



   1. Schrauben
   2. Schrauben
   3. Abstreiflippe
   4. Halter

2. Die Abstreiflippe samt Halter abnehmen.

3. Die Schrauben (3x) herausdrehen.

4. Die verschlissene Abstreiflippe vom Halter abnehmen.

5. Die neue Abstreiflippe mit den Schrauben (3x) am Halter fixieren.

6. Den Halter samt Abstreiflippe wieder am Gerät anbringen.

7. Den Vorgang auf der anderen Geräteseite wiederholen.

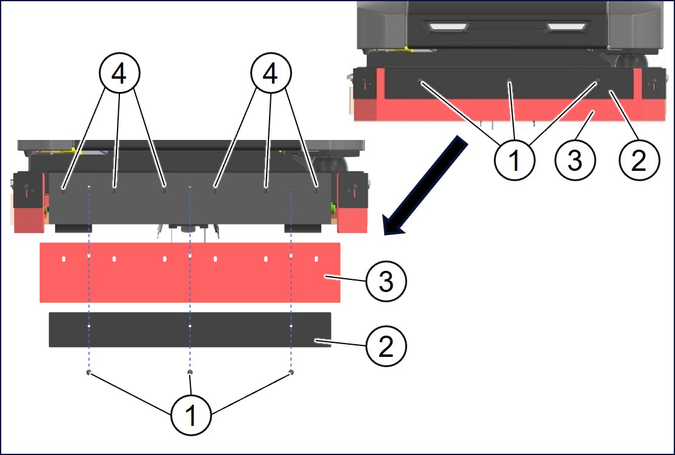

8. Die Schrauben (3x) herausdrehen.

   ---



   1. Schrauben
   2. Halter
   3. Abstreiflippe
   4. Zapfen

9. Den Halter abnehmen.

10. Die verschlissene Abstreiflippe abnehmen.

11. Die neue Abstreiflippe auf die Zapfen fädeln.

12. Den Halter wieder am Gerät anbringen.

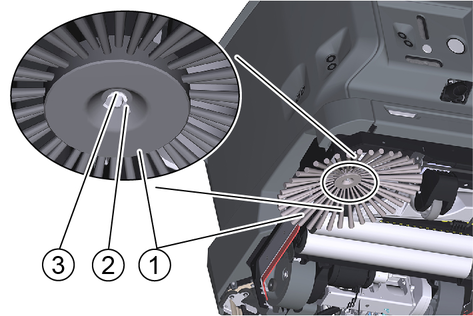

1. Die Flügelschraube herausdrehen.

   ---



   1. Seitenbesen
   2. Flügelschraube
   3. Unterlegscheibe

2. Den Seitenbesen abnehmen.

3. Den neuen Seitenbesen aufstecken.

4. Die Flügelschraube mit Unterlegscheibe eindrehen und festziehen.

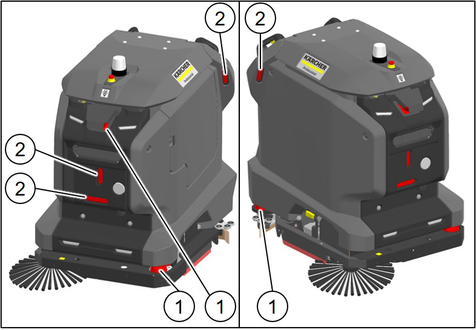

1. Alle in der Abbildung gezeigten Sensoren mit einem feuchten Mikrofasertuch reinigen. Bei Bedarf zusätzlich Glasreiniger verwenden.

   ---



   1. Lidaar
   2. Kamera

2. Nach der Reinigung das Gerät neu starten.

• Das Schmutzwasser und das Frischwasser ablassen und entsorgen.

• Bei Störungen, die mit Hilfe dieser Tabelle nicht behoben werden können, den Kundendienst rufen.

• Das Gerät lässt sich nicht starten

Behebung:

1. Den Not-Aus-Taster auf Geräteoberseite durch Drehen entriegeln.

2. Die Batterien prüfen, ggf. laden.

3. Prüfen, ob die Batteriepole angeschlossen sind.

• KIRA BD 50

• KIRA BR 50

Hiermit erklären wir, dass das im Folgenden genannte Produkt den einschlägigen Bestimmungen der aufgeführten Richtlinien und Verordnungen entspricht. Bei einer nicht mit uns abgestimmten Änderung des Produkts verliert diese Erklärung ihre Gültigkeit. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Produkt: Bodenreiniger

Typ: 1.533-xxx

2006/42/EG (+2009/127/EG)

2014/53/EU

2011/65/EU

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62311: 2008

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 61000-6-3: 2007 + A1:2011

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 300 328 V2.2.2

EN 301 908-1 V15.2.1

EN 301 908-2 V13.1.1

EN 301 908-13 V13.3.1

EN 18031-1:2024

EN 18031-2:2024

EN IEC 63327:2021

IEC 60335-2-72:2021

EN IEC 60335-1:2023+A11:2023

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

---

Winnenden, 2025/12/01

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212
