KÄRCHER Home & Gardeni rakendusega saate oma seadme kasutamisel kasutada järgmisi eeliseid:

• Rakendamisnipid ja ekspertteadmised

• Tooteteave, tarvikute ülevaade ja kasutusjuhendid

• Abi ja teeninduskontakt

• Veebipood - eksklusiivsed pakkumised ja palju muud

Laadige KÄRCHER Home & Garden App alla oma rakendustepoest ja registreerige oma toode mugavalt.

Enne seadme esmast kasutamist lugege see ohutusalane peatükk ja antud algupärane kasutusjuhend läbi. Toimige neile vastavalt. Hoidke algupärane kasutusjuhend hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

• Lisaks kasutusjuhendis esitatud juhistele tuleb Teil arvesse võtta ka seadusandja üldisi ohutusalaseid ja õnnetuse ennetamise eeskirju.

• Seadmele paigaldatud hoiatussildid ja osutavad sildid annavad olulisi juhiseid ohutuks käituseks.

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Lukusti blokeerib kõrgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Liiga suure voolutarbe korral lülitab mootorikaitselüliti seadme välja.

Kasutage kõrgsurvepesurit eranditult eramajapidamises.

Kõrgsurvepesur on ette nähtud masinate, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks kõrgsurve-veejoaga.

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib õlisisaldusega heitvesi, nt mootoripesu, aluspõranda pesu, tohib teostada ainult õliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühendatud tööpindadel. Ärge laske puhastusvahendil tungida veekogudesse või mulda.

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Joonised on näited, üksikasjad võivad erineda

---

1. Kõrgsurveühendus
2. Seadmelüliti “0/OFF” / “I/ON”
3. Toitejuhtme säilituskoht
4. Võrgupistikuga võrguühendusjuhe
5. Kõrgsurvevooliku hoidik
6. Kandesang
7. Joatoru hoidik
8. Kõrgsurvepüstoli hoidik
9. Paigaldatud sõelaga veeühendus
10. Veeühenduse liitmik
11. *Aiavoolik (kangaga tugevdatud, läbimõõt vähemalt 1/2 tolli (13 mm), pikkus vähemalt 7,5 m, kaubanduslikult saadavaloleva kiirliitmikuga)
12. Tüübisilt
13. Kõrgsurvepüstol
14. Kõrgsurvepüstoli lukusti
15. Kõrgsurvevoolik
16. Vabastusklahv
17. **Mustusefreesiga joatoru raskestieemaldatava mustuse jaoks
18. **Kõrgsurvedüüsiga joatoru tavalisteks puhastusülesanneteks

* lisaks nõutav

** valikuliselt

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

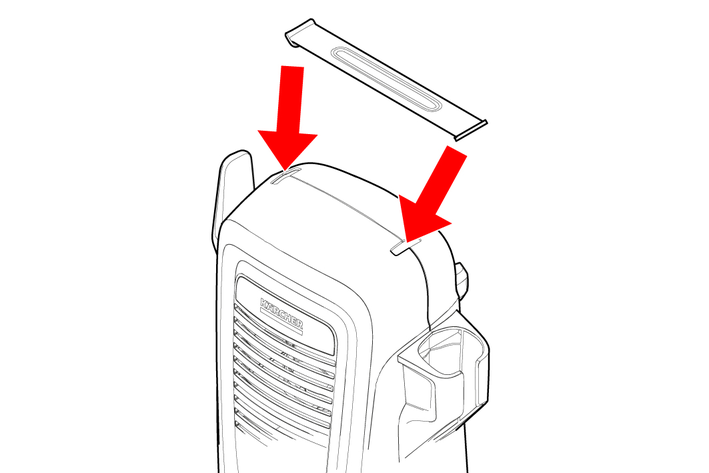

1. Monteerige kandekäepide.

   ---

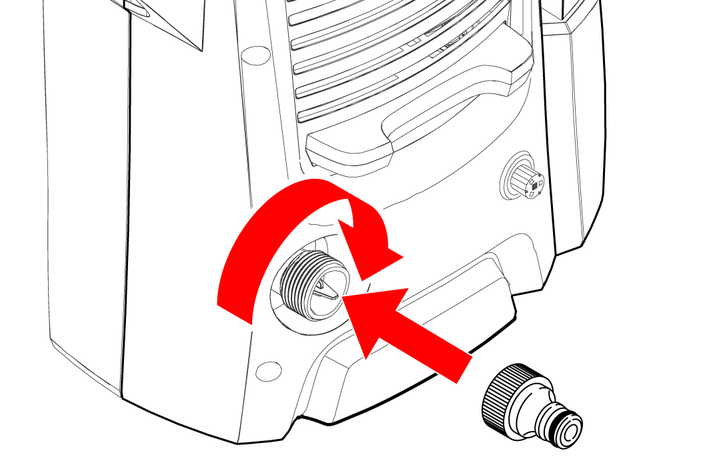

1. Kruvige veeühenduse liitmik seadme veeühendusele.

   ---



1. Asetage seade horisontaalsele, tasasele pinnale.

2. TÄHELEPANU

   Kahjustusoht pealekeritud kõrgsurvevoolikuga töötamise ajal!

   Kahjustused kõrgsurvevoolikul.

   Kerige kõrgsurvevoolik enne seadme käitamist täielikult maha ja asetage see ilma sõlmede, silmuste või keerdudeta välja.

   Kerige kõrgsurvevoolik täielikult maha ja asetage see sõlmedeta, aasadeta ja keerdudeta välja.

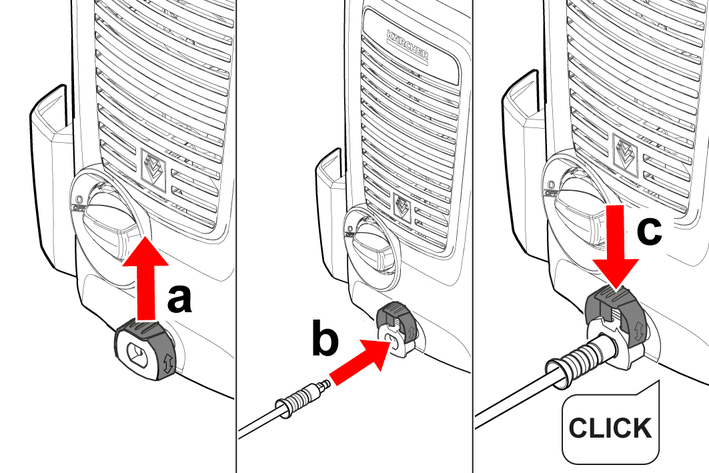

3. Monteerige kõrgsurvevoolik seadme külge:

   1. Tõmmake liitmiku küljes olev klamber üles.

   2. Pistke kõrgsurvevoolik liitmikusse.

   3. Vajutage liitmiku küljes olev klamber alla.

      ---

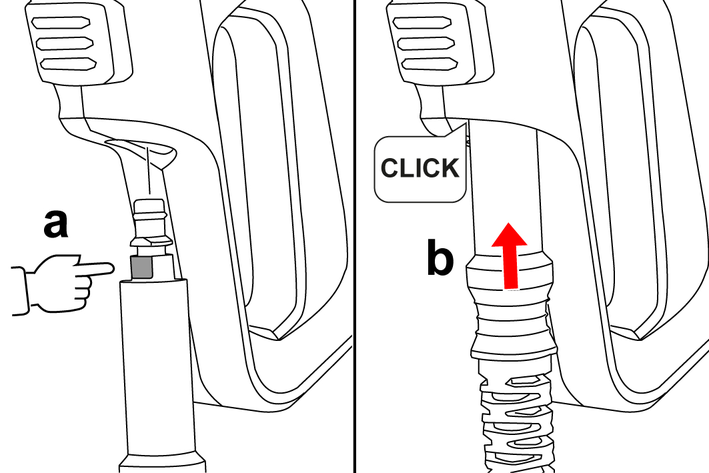

4. Monteerige kõrgsurvevoolik kõrgsurvepüstoli külge:

   1. Joondage kõrgsurvevoolik välja ja

   2. pistke kõrgsurvepüstolisse, kuni see kuuldavalt fikseerub.

   ---



5. Kontrollige kindlaid ühendusi kõrgsurvevoolikust tõmbamisega.

6. Ühendage võrgupistik pistikupessa.

Ühendusväärtusi vt Tehnilised andmed või tüübisildilt.

Järgige veevarustusettevõtte eeskirju.

1. Ühendage seade veetoruga:

   1. Pistke aiavoolik veeühenduse liitmikule.

   2. Ühendage aiavoolik veekraani külge.

   3. Avage veekraan täielikult.

   ---



1. Lülitage seade sisse “I/ON”.

2. Vabastage kõrgsurvepüstoli hoob.

3. Vajutage kõrgsurvepüstoli hooba.

   Seade lülitub sisse.

4. Laske seadmel maksimaalselt 2 minutit töötada, kuni vesi väljub kõrgsurvepüstolist mullideta.

5. Laske kõrgsurvepüstoli hoob lahti.

6. Lukustage kõrgsurvepüstoli hoob.

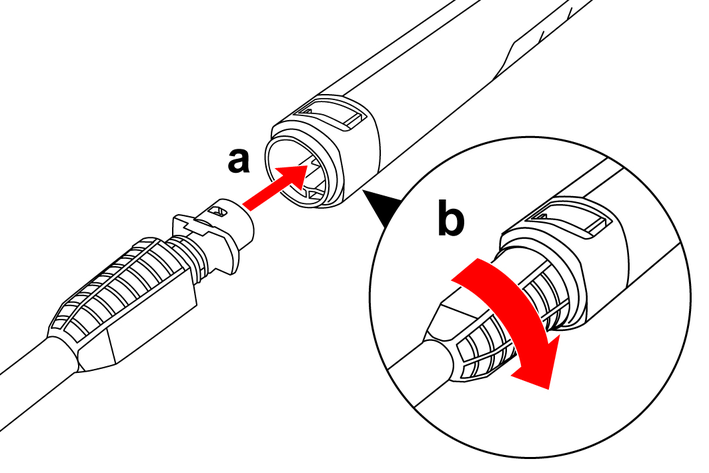

1. Pistke joatoru kõrgsurvepüstolisse ja fikseerige 90° pöördega.

   ---



2. Lülitage seade sisse “I/ON”.

3. Vabastage kõrgsurvepüstoli hoob.

4. Vajutage kõrgsurvepüstoli hooba.

   Seade lülitub sisse.

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske mõjuda (mitte kuivada).

2. Loputage vabanenud mustus kõrgsurvejoaga maha.

1. Loputage seadet u 30 sekundit puhta veega.

1. Laske kõrgsurvepüstoli hoob lahti.

   Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve süsteemis jääb püsima.

2. Lukustage kõrgsurvepüstoli hoob.

   ---



3. Lülitage üle 5-minutiliste tööpauside korral seade välja “0/OFF”.

1. Laske kõrgsurvepüstoli hoob lahti.

2. Sulgege veekraan.

3. Vajutage kõrgsurvepüstoli hooba 30 sekundit.

   Süsteemi allesjäänud rõhk lastakse välja.

4. Laske kõrgsurvepüstoli hoob lahti.

5. Lukustage kõrgsurvepüstoli hoob.

6. Lülitage seade välja “0/OFF”.

7. Lahutage seade veevarustusest.

8. Tõmmake võrgupistik pistikupesast välja.

1. Tõstke seade kandekäepidemest üles ja kandke.

1. Kindlustage seade libisemise ja ümberkukkumise vastu.

1. Lõpetage käitus, vt peatükki Käituse lõpetamine.

2. Vajutage vabastusklahvi ja tõmmake kõrgsurvevoolik kõrgsurvepüstolist välja.

3. Demonteerige joatoru kõrgsurvepüstolist.

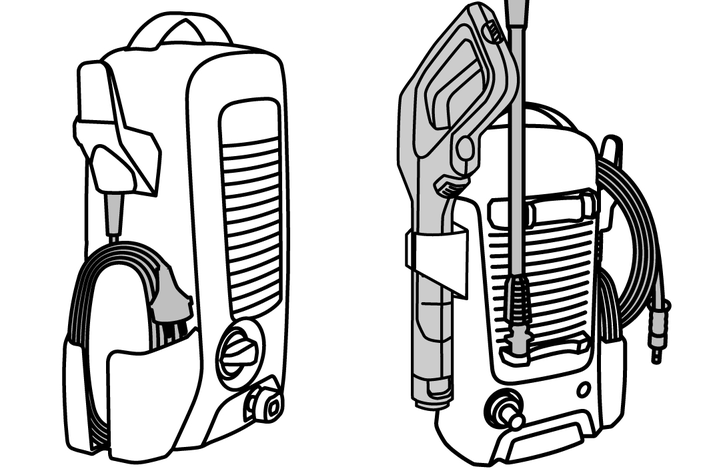

4. Hoidke joatoru ja kõrgsurvepüstolit vastavates hoidikutes.

   ---



5. Demonteerige kõrgsurvevoolik seadme küljest.

6. Hoidke kõrgsurvevoolikut kõrgsurvevooliku hoidikus.

7. Hoidke võrguühendusjuhet võrgupistikuga võrguühendusjuhtme hoidikus.

Enne pikemat ladustamist järgige täiendavaid juhiseid, vt Korrashoid ja hooldus.

1. Lahutage veevarustus seadme küljest.

2. Demonteerige kõrgsurvevoolik seadme küljest.

3. Lülitage seade sisse “I/ON”.

4. Oodake maksimaalselt 1 minut, kuni kõrgsurveühendusest ei välju enam vett.

5. Lülitage seade välja “0/OFF”.

6. Hoidke seadet ja tarvikuid külmumiskindlas ruumis.

Seade on hooldusvaba, st  Te ei pea regulaarseid hooldustöid teostama.

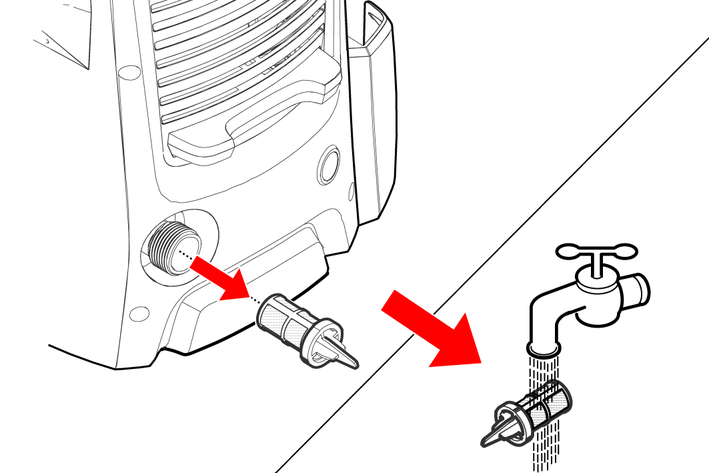

Puhastage veeühenduses olevat sõela vajaduse korral.

1. Kruvige liitmik veeühenduselt maha.

2. Tõmmake sõel välja.

   ---



3. Puhastage sõela voolava vee all.

4. Pange sõel veeühendusse.

Riketel on sageli lihtsad põhjused, mille saate ise järgneva ülevaate abil kõrvaldada. Kahtluse korral või siin nimetamata rikete korral pöörduge palun volitatud klienditeeninduse poole.

• Seade ei tööta

• Seade ei saavuta rõhku

• Tugevad rõhukõikumised

• Seade lekib

Kõrvaldamine:

1. Vajutage kõrgsurvepüstoli hooba.

   Seade lülitub sisse.

2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.

3. Kontrollige toitejuhet kahjustuste suhtes.

Põhjus:

Vee pealevool on liiga väike.

Kõrvaldamine:

1. Avage veekraan täielikult.

2. Paigaldage aiavoolik murdekohtadeta.

3. Kontrollige sissevooluvee kogust ja vajaduse korral suurendage seda, vt Tehnilised andmed.

Põhjus:

Sõel on määrdunud.

Kõrvaldamine:

1. Puhastage sõela, vt Sõela puhastamine veeühenduses.

Põhjus:

Seadmes on õhku.

Kõrvaldamine:

1. Tehke kindlaks kõrgsurve- ja aiavooliku õige montaaž.

2. Demonteerige joatoru kõrgsurvepüstolist ja eemaldage õhk seadmest, vt Õhu eemaldamine seadmest.

Põhjus:

Joadüüs on määrdunud.

Kõrvaldamine:

1. Puhastage joadüüsi nõelaga ja loputage eest veega.

Põhjus:

Sissevooluvee kogus on liiga väike.

Kõrvaldamine:

1. Avage veekraan täielikult.

2. Puhastage sõela, vt Sõela puhastamine veeühenduses.

3. Kontrollige sissevooluvee mahtu ja vajadusel suurendage seda, vt Tehnilised andmed.

Põhjus:

Seadme vähene ebatihedus on tehniliselt tingitud.

Kõrvaldamine:

1. Tugeva lekke korral võtke ühendust volitatud klienditeenindusega.

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

Lisateavet saab aadressil: www.kaercher.com/dealersearch

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Toode: Kõrgsurvepesur

Tüüp: 1.673-xxx

2011/65/EL

2000/14/EÜ

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EÜ: Lisa V

K2 Compact, K2 Classic

Mõõdetud: 90

Garanteeritud: 93

K2 Universal Edition

Mõõdetud: 91

Garanteeritud: 93

K2, K2 Premium

Mõõdetud: 89

Garanteeritud: 92

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

---

Dokumentatsioonivolinik:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2024/02/01
