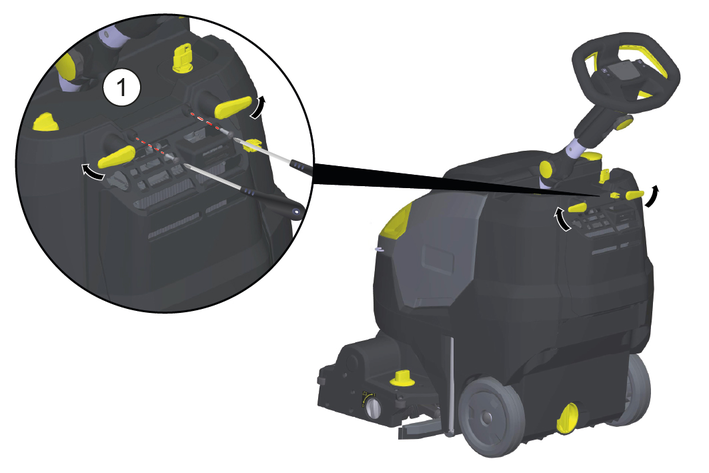

  • Az akkumulátor kiszerelése
  • Üzemzavarok
    • Üzemzavarok kijelzéssel
    • Üzemzavarok kijelzés nélkül
  • Tartozékok és pótalkatrészek
  • Garancia
  • Műszaki adatok
  • Műszaki adatok akkuegység/töltő
  • EU-megfelelőségi nyilatkozat

      BR 45/22 C

      59804190 (02/26)

      Általános utasítások

      A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezeknek megfelelően járjon el.

      Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

      Biztonsági utasítások

      A készülék első használata előtt olvassa el an használati útmutatót és a mellékelt 5.956-251.0 számú brosúrát, amely tartalmazza a kefés tisztítókészülékekre vonatkozó biztonsági utasításokat és cselekedjen ezeknek megfelelően.

      FIGYELMEZTETÉS

      A készülék feldőlhet

      Sérülésveszély

      A készüléket ne használja dőlt felületeken.

      FIGYELMEZTETÉS

      Balesetveszély hibás kezelés miatt

      Fennáll a személyi sérülés veszélye.

      Bizonyosodjon meg arról, hogy a készülék használata előtt a készüléket kezelő személyzet megfelelő oktatásban részesült.

      A készüléket kizárólag zárt burkolattal és fedelekkel üzemeltesse.

      Veszélyfokozatok

      VESZÉLY

      Súlyos testi sérüléseket vagy halált okozó közvetlen veszélyre figyelmeztet.

      FIGYELMEZTETÉS

      Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos végtagvesztéshez vagy halálhoz vezethet.

      VIGYÁZAT

      Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

      FIGYELEM

      Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

      Az akkuegységekkel és a töltőkészülékkel kapcsolatos tudnivalók

      A készülékbe lítium-ion akkuegységek vannak beépítve. Ezeket jellegzetes kritériumok szabályozzák. A meghibásodott akkuegységek eltávolítását, telepítését és tesztelését kizárólag a KÄRCHER ügyfélszolgálata vagy egy szakember biztosíthatja.

      Használja kizárólag a KÄRCHER által javasolt akkuegységeket.

      Szükség esetén forduljon a KÄRCHER-ügyfélszolgálathoz.

      VESZÉLY

      Robbanásveszély

      • Az akkut ne tegye ki erős napsütésnek, melegnek valamint tűznek.

      • Gondoskodjon a megfelelő szellőzésről a töltési eljárás alatt.

      • Akkuegység vagy akkumulátor töltőhely közelében semmi esetre se dolgozzon nyílt lánggal, ne okozzon szikrát és nem dohányozzon.

      • A töltőkészüléket ne üzemeltesse robbanásveszélyes környezetben.

      • A készülék módosítása és átépítése tilos.

      • Ne nyissa ki az akkuegységet, mert fennáll a rövidzárlat veszélye, emellett irritáló gőzök vagy maró folyadékok szabadulhatnak fel.

      • A töltőkészüléket ne használja piszkos vagy nedves állapotban.

      FIGYELMEZTETÉS

      • Minden használat előtt ellenőrizze a készüléket és a hálózati kábelt esetleges sérülésekre. Sérült készülékeket ne használjon tovább és a sérült részeket csak szakember által hozassa rendbe.

        A gyermekeket tartsa távol az akkuegységektől és a töltőkészüléktől.

        Ne töltsön fel sérült akkuegységet. A meghibásodott akkuegységeket a KÄRCHER ügyfélszolgálattal cseréltesse ki.

      • Ne dobja ki a hibás akkuegységet a háztartási hulladékkal együtt. Tartsa be a nemzeti előírásokat, és szükség esetén vegye fel a kapcsolatot a KÄRCHER ügyfélszolgálatával.

      • Kerülje az érintkezést a hibás akkuegységekből kifolyó folyadékkal. A folyadékkal való véletlen érintkezés esetén vízzel mossa le. Szembe kerülés esetén ezen felül konzultáljon orvossal.

      VIGYÁZAT

      • A hálózati feszültségnek meg kell egyezni a készülék típustábláján megadott feszültséggel.

      • A töltőkészüléket csak az engedélyezett akkuegységek töltésére használja.

      • Az akkuegység csak ezzel a készülékkel üzemeltethető, egyéb használat nem megengedett.

      FIGYELEM

      Vegye figyelembe az akkuegység és a töltőkészülék gyártójának mellékelt üzemeltetési utasításait.

      Biztonsági kapcsoló

      Ha a biztonsági kapcsolót elengedi, akkor a kefe hajtás kikapcsol.

      A rendeltetésszerű használat

      A készüléket kizárólag a jelen használati utasításban lévő adatoknak megfelelően használja.

      • A készülék ipari használatra, pl. szállodákban, iskolákban, kórházakban, gyárakban, üzletekben, irodákban és bérleményekben történő használatra készült.

      • A készüléket csak olyan keménypadló burkolatok tisztítására használja, amelyek nem érzékenyek a nedvességre és nem érzékenyek a polírozásra.

      • Ne használja a készüléket fagyott (pl. hűtőházi) padlók tisztítására.

      • A készüléket csak eredeti tartozékokkal és pótalkatrészekkel szerelje fel.

      • A készüléket csak beltéri padlók tisztítására használja.

      Környezetvédelem

      A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

      Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

      Összetevőkre vonatkozó utasítások (REACH)

      Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH

      Szállított tartozékok

      A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

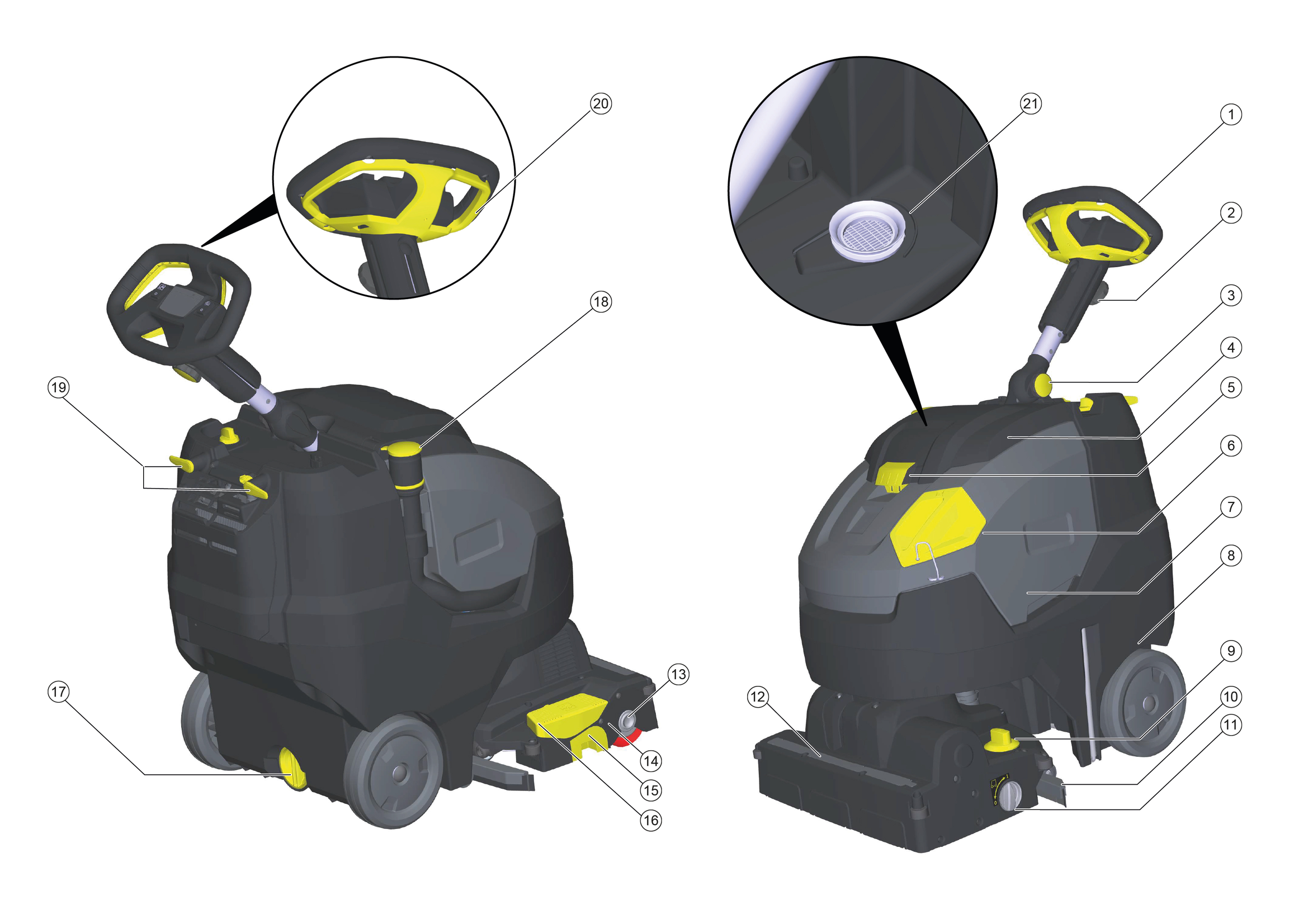

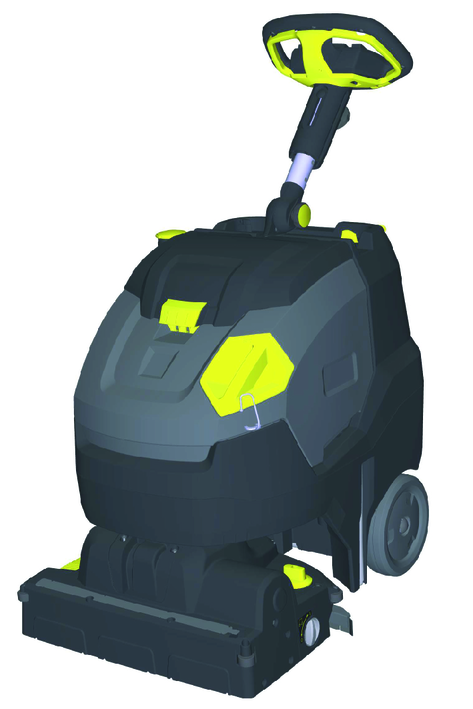

      A készülék áttekintése

      1. Kormánykerék
      2. Csillagfogantyú, kormánykerék magasság átállítás
      3. Csillagfogantyú, kormánykerék szállítási pozíció
      4. Szennyvíztartály fedél
      5. Szennyvíztartály fedél, feloldás
      6. Adagolófedél friss víz tartály
      7. Szállító fogó a készülék emeléséhez
      8. Szennyvíztartály
      9. Forgó fogantyú kefe felületi nyomás (1=min, 4=max)
      10. Szívógerenda
      11. Szállító futómű forgatógomb
      12. Vízelosztó vezeték
      13. Reteszelés feloldó gomb kefehenger
      14. Kefehenger
      15. Durva szennyeződés tartály
      16. Pedál szívógerenda emelés
      17. Frissvíz-tartály leeresztőnyílása
      18. Szennyvízleeresztő-tömlő adagolóberendezéssel
      19. Kábeltartó, forgatható
      20. Biztonsági kapcsoló
      21. Bolyhszűrő

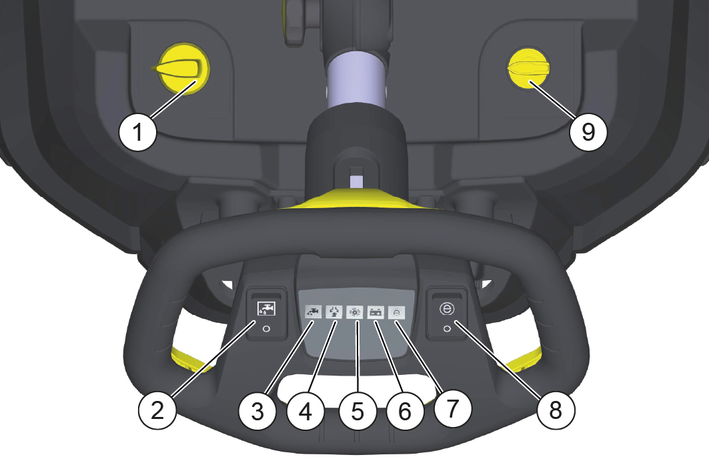

      Kezelőelemek

      1. Tisztító oldat adagolás
      2. Tisztító oldat kapcsoló
      3. A tisztítóoldat felvitele ellenőrzőlámpa
      4. Szívás ellenőrzőlámpaZöld: Szívóturbina üzemelNarancssárga, villogó: Turbina túlterhelve
      5. Kefe hajtás ellenőrzőlámpaZöld: A kefe forogNarancssárga, villogó: A kefe túlterhelve
      6. Akkumulátorállapot jelzőÜzemben:Zöld: Akkumulátor feltöltveNarancssárga: Az akkumulátor majdnem lemerültPiros: A készülék kikapcsol - akkumulátor feltöltéseAz akkumulátor töltésekor:Villogó narancssárga: Az akkumulátor töltődikZöld: A töltés befejeződöttPiros: Töltéskor hiba történt
      7. Eco Mode ellenőrzőlámpaKék: Eco ModeKi: teljes teljesítmény
      8. Eco Mode kapcsoló
      9. Készülék kapcsoló

      A készülék szimbólumai

      Friss víz töltőnyílás
      Pedál szívógerenda
      Szállító futómű forgatógomb

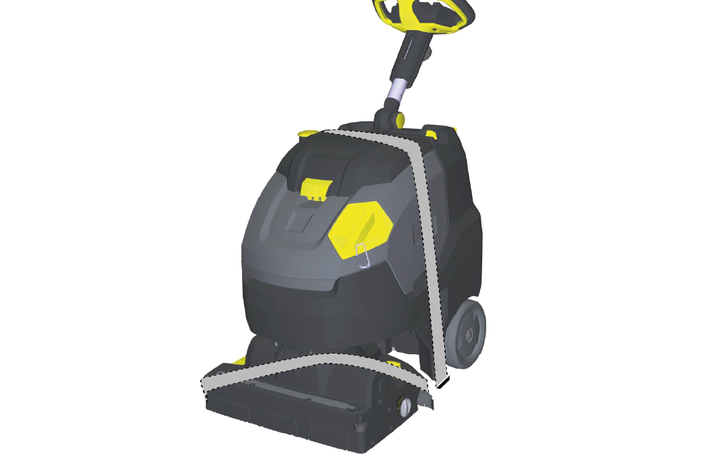

      Vezető a feszítőszíjhoz, amikor járművekben szállítják
      Kefehenger felületi nyomása

      Üzembe helyezés előtt

      Az akkumulátor töltése

        Megjegyzés

        A készülék mélykisülés védelemmel rendelkezik, azaz a minimálisan megengedett kapacitás elérésekor a készülék kikapcsol.

        A töltő automatikusan befejezi a töltést.

        A töltési idő körülbelül 3,5 óra.

        Szükség esetén a készülék az akkumulátor teljes feltöltése előtt is használható.

      • Csatlakoztassa a hálózati dugaszt az aljzathoz.

      Üzemeltetés

      A kormányoszlop egyenes igazítása

      1. Lazítsa meg a csillagfogantyút a szállítási pozícióhoz.

      2. Igazítsa egyenesen a kormányoszlopot.

      3. Rögzítse a csillagfogantyút.

      EPA szűrő behelyezése (opció)

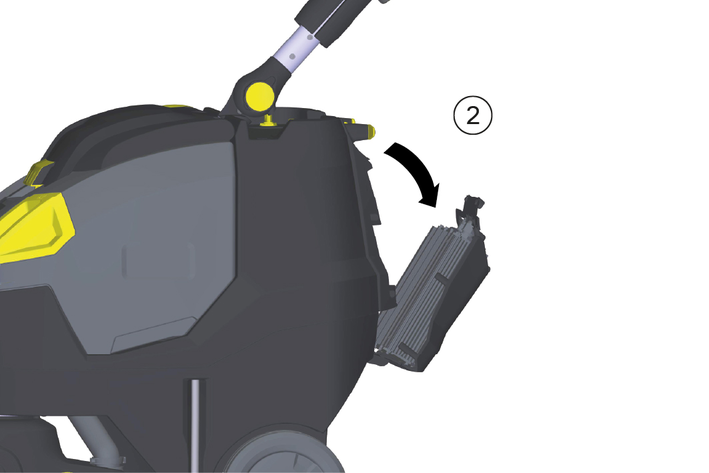

      1. Nyissa ki a szennyvíztartály fedelét.

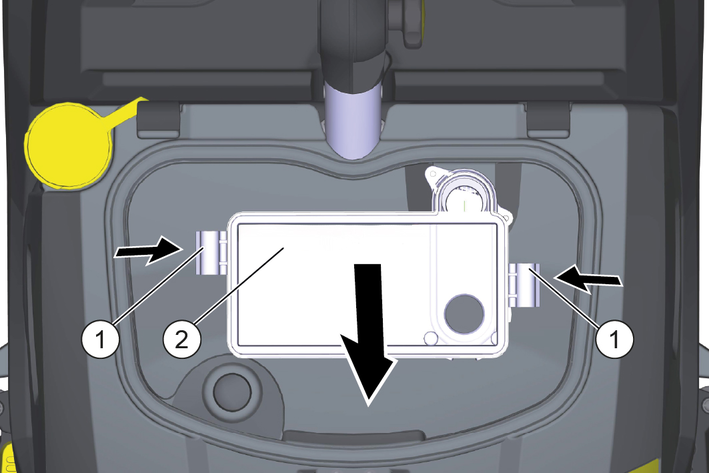

      2. Nyomja befelé mindkét reteszt, és távolítsa el a szűrőházat.

        1. Reteszelés
        2. EPA szűrő

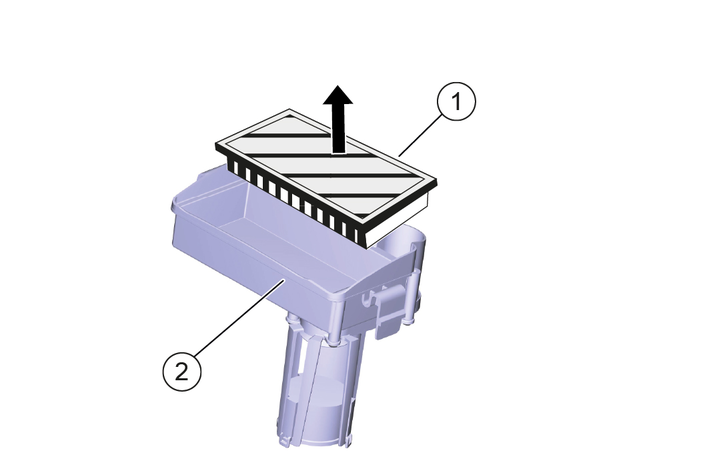

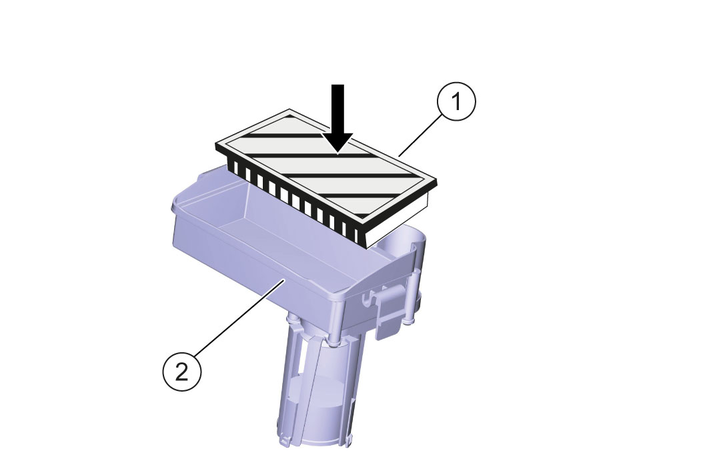

      3. Helyezze az EPA szűrőt a szűrőházba.

        1. EPA szűrő
        2. Szűrőház

      4. Csatlakoztassa a szűrőházat a szennyvíztartály fedeléhez, és rögzítse a helyén.

      5. Zárja le a szennyvíztartály csappantyúját.

      Az üzemanyagok adagolása

      VIGYÁZAT

      Károsodás veszélye

      Csak az ajánlott tisztítószereket használja. Más tisztítószerek használata esetén Ön viseli az üzembiztonság, balesetveszély és a készülék élettartamának csökkenése miatt jelentkező nagyobb kockázatot. Csak oldószer-, só- és fluorsavmentes tisztítószereket használjon. Tartsa be a tisztítószereken megadott biztonsági utasításokat.

      Megjegyzés

      Az erős habzású tisztítószerek használata tilos.

      Tartsa be az adagolási útmutatásokat.

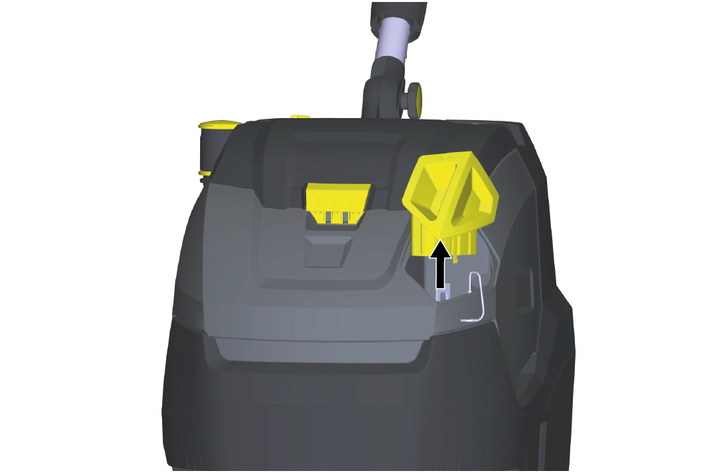

      1. Távolítsa el a friss víz tartály adagolófedelét.

      2. Töltsön be friss vizet (legfeljebb 50 °C). Szükség esetén használjon töltőcsövet (tartozék).

      3. Adja hozzá a tisztítószert, és ehhez használja az adagolófedelet. Egy adagolófedél tartalma 1%-os alkalmazásnak felel meg.

        Alkalmazás
        Tisztítószer
        Szaniter területi csempéik karbantartó tisztításához
        RM 751
        Ipari padlók alap- és karbantartó tisztítása
        RM 69 ASF
        Minden lúgálló padló ( pl. PVC) lakkozásához
        RM 752
        Linóleumpadló-rétegek eltávolításához
        RM 754
        A szőnyegek közbenső tisztítása
        RM 768 iCapsol
        Kristályosítószer kalciumot tartalmazó padlókhoz
        RM 749

        A tisztítószerek speciális szakkereskedésben kaphatók.

      4. Zárja be a friss víz tartály adagolófedelét.

      Beállítások

      1. Lazítsa meg a csillagfogantyút a kormánykerék magasságának beállításához.

      2. Állítsa a kormánykereket a kívánt magasságra.

      3. Rögzítse a csillagfogantyút.

      • Állítsa be a tisztítóoldat adagolását a szennyeződésnek és a padlóburkolat típusának megfelelően.

      • Állítsa a forgó fogantyú kefe felületi nyomást a kívánt értékre.

        Csak akkor állítsa be a kefe felületi nyomást, ha a tisztítófej fel van emelve.

        Megjegyzés

        Ha a készülék túl sokat húz előre működés közben, csökkentse a felületi nyomást.

      • Állítsa az ECO Mode kapcsolót a kívánt helyzetbe.

        Normál üzem: A készülék maximális kefe fordulatszámmal és legnagyobb szívóteljesítménnyel működik.

        Eco: A készülék csökkentett kefe fordulatszámmal és szívóteljesítménnyel működik. Ez csökkenti az energiafogyasztást is. Az akkumulátortöltéssel történő használat lehetséges tartama megnő.

      Parkolótámasz

      A parkolótámasz leengedése

      1. A kormánykereket nyomja lefelé, hogy a készülék elöl megemelkedjen.

        A parkolótámasz lefelé fordul.

      2. Engedje el a kormánykereket.

        A készülék a parkolótámaszon van.
        A kefehenger tehermentesítve van, és védve van a deformációtól.

      A parkolótámasz felemelése

      1. Tolja előre a készüléket.

        A parkolótámasz felfelé fordul.

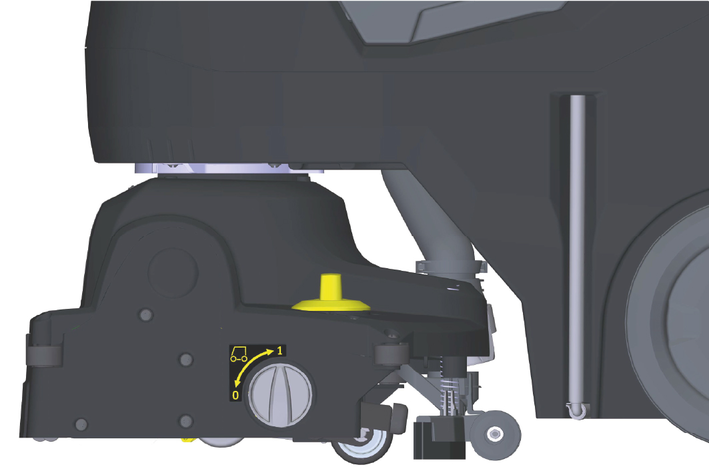

      Szállító futómű

      0 Szállító futómű visszahúzva

      1 Szállító futómű meghosszabbítva

      Szállító futómű meghosszabbítása

      1. Engedje le a parkolótámaszt.

      2. Forgassa a forgógombot az 1. pozícióba (szállító futómű meghosszabbítva).

      Szállító futómű visszahúzása

      1. Engedje le a parkolótámaszt.

      2. Forgassa a forgógombot a 0. pozícióba (szállító futómű visszahúzva).

      Tisztítás

      FIGYELEM

      A padlóburkolat károsodásának veszélye. A készülék üzemeltetése egy helyben tilos.

      Károsodás veszélye! Emelje fel a szívógerendát, mielőtt hosszabb ideig hátrafelé húzná a készüléket.
      1. Szállító futómű visszahúzása.
      2. A készülék kapcsolóját állítsa „I” állásba.
      3. Kapcsolja be a tisztító oldat kapcsolóját.
      4. Nyomja le a szívógerenda emelőpedált a szívógerenda leengedéséhez, és indítsa el az elszívást hátulról.
      5. Nyomja előre a készüléket, amíg a parkolótámasz le nem hajtódik, és a tisztítófej hozzá nem ér a padlóhoz.
      6. Mozgassa a készüléket a tisztítandó felületen.

      Megjegyzés

      Ha a kormánykereket 180°-kal elforgatja, a készülék hátrafelé is mozog.

      Üzemkész állapot

      Ha a készüléket bekapcsolt készülékkapcsoló mellett 15 percen keresztül nem használja, az üzemkész állapot kikapcsol.

      Az üzemkész állapot visszaállítása:

      1. Állítsa a készülék kapcsolóját „0” állásba.

      2. Várjon egy kis ideig.

      3. A készülék kapcsolóját állítsa „I” állásba.

      A kikapcsolás és a leállítás

      1. Engedje el a biztonsági kapcsolót.

      2. Mozgassa a készüléket előre 1-2 m-re, hogy elszívja a maradék vizet.

      3. Nyomja lefelé a szívógerenda pedált elöl, hogy felemelje a szívógerendát.

        FIGYELEM

        A szívóajkak és a kefe tartósan deformálódhatnak.

        Mindig úgy parkolja le a készüléket, hogy a parkolótámasz ki van hajtva.

      4. Állítsa a készülék kapcsolóját „0” állásba.

      5. A kormánykereket nyomja lefelé, hogy a készülék elöl megemelkedjen.

        A parkolótámasz lefelé fordul.

      A szennyvíztartály ürítése

      FIGYELMEZTETÉS

      Szennyvízből származó lehetséges környezetszennyezés.

      A szennyvíz nem megfelelő ártalmatlanítása súlyos környezeti károkat okozhat.

      Vegye figyelembe a szennyvízkezelésre vonatkozó helyi előírásokat, és ezeknek megfelelően járjon el.

      1. Szállító futómű visszahúzása.

      2. Emelje fel a parkolótámaszt.

      3. Vegye ki a leeresztő csövet a tartóból és egy erre alkalmas gyűjtőberendezés fölött engedje le.

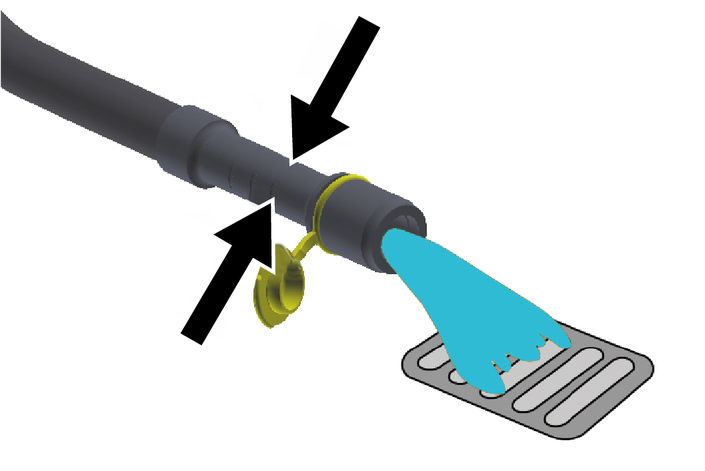

      4. Az adagolóberendezést nyomja össze.

      5. Nyissa fel az adagolóberendezés fedelét.

      6. Eressze le a szennyvizet - a vízmennyiséget szabályozza nyomással.

      7. A szennyvíztartályt öblítse tiszta vízzel.

      A friss víz tartály ürítése

      FIGYELMEZTETÉS

      Szennyvízből származó lehetséges környezetszennyezés.

      A szennyvíz nem megfelelő ártalmatlanítása súlyos környezeti károkat okozhat.

      Vegye figyelembe a szennyvízkezelésre vonatkozó helyi előírásokat, és ezeknek megfelelően járjon el.

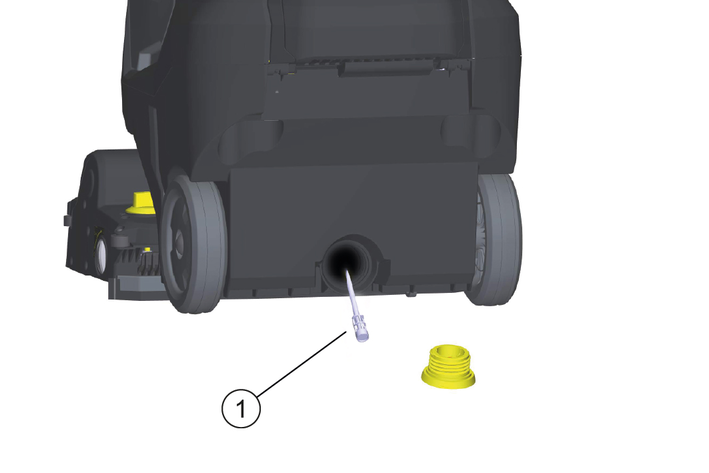

      • Csavarja le a fedelet a friss víz tartály leeresztő nyílásáról, és engedje le a tisztító oldatot.

      Fagyvédelem

      FIGYELEM

      Fagyveszély

      A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek.

      Ürítse ki teljesen a készüléket és tartozékait.Óvja a készüléket a fagytól.

      1. Ürítse ki a frissvíz- és a szennyvíztartályt.

      2. A készüléket tárolja fagyvédett helyiségben.

      A kormányoszlop megdöntése

      A kormányoszlop lehajtható, hogy csökkentse a szállításhoz és tároláshoz szükséges helyet.

      1. Lazítsa meg a csillagfogantyú szállítási pozícióját.

      2. Forgassa teljesen előre a kormánykereket.

      3. Rögzítse a csillagfogantyút.

      Szállítás

      VIGYÁZAT

      A készülék súlya a személyek sérülését, illetve a gép rongálódását okozhatja!

      Sérülések és károsodások.

      Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

      Szállítás

      1. Távolítsa el a kefét, hogy elkerülje a kefe megsérülését.

      2. Emelje fel a készüléket a szállítási fogantyúknál fogva.

      3. Járműben történő szállításkor a készüléket a mindenkor érvényes irányelvek szerint biztosítsa csúszás és felborulás ellen.

      Üzemen kívül helyezés

      1. Töltse fel teljesen az akkumulátort, mielőtt több hétig szüneteltetné.

      2. A készülék kapcsolóját állítsa a „0” állásba.

      FIGYELEM

      Az akkumulátor károsodásának veszélye.

      Az üzemszünetek alatt mindig állítsa „0” -ra a készülékkapcsolót.

      Tárolás

      VIGYÁZAT

      A készülék súlya a személyek sérülését, illetve a gép rongálódását okozhatja!

      Sérülések és károsodások.

      Szállítás és tárolás közben vegye figyelembe a készülék súlyát.

      Ápolás és karbantartás

      VESZÉLY

      Nem szándékosan beinduló készülék

      Sérülésveszély, áramütés veszélye

      A készüléken végzett minden munkálat előtt állítsa a készülék kapcsolót a „0” állásba.Húzza ki a töltőkészülék hálózati csatlakozódugóját.

      FIGYELEM

      A kifolyó víz a készülék rongálódását okozhatja.

      Ürítse le a szennyvíztartályt és a friss víz tartályt a készüléken történő munkavégzés előtt.

      • A gépet helyezze sima felületre.

      Karbantartási terv

      Munka után

      FIGYELEM

      Károsodás veszélye!

      A készülék permetezése és az agresszív tisztítószerek használata tilos.

      1. Eressze le a szennyvizet.

      2. Nyissa ki a szennyvíztartály fedelét.

      3. Távolítsa el az EPA szűrőt (opció), és szárításhoz tárolja a készüléken kívül.

        1. Reteszelés
        2. EPA szűrő
        1. EPA szűrő
        2. Szűrőház

      4. Öblítse le a fedél belsejét, és az úszót öblítse le vízzel.

      5. Töltse fel tiszta vízzel a szennyvíztartályt.

      6. Tisztítsa meg a szívógerendát.

      7. Távolítsa el és ürítse ki a szennyeződéseket tartalmazó tartályt.

      8. A készüléket kívülről nedves, enyhe mosólúgba áztatott ruhadarabbal tisztítsa.

      9. Tisztítsa meg a szívóéleket, ellenőrizze azok kopását és szükség esetén cserélje ki azokat.

      10. Tisztítsa meg a kefét.

      11. Ellenőrizze a kefe kopását, szükség esetén cserélje ki azokat (lásd "Karbantartási munkálatok").

      12. Szükség esetén töltse fel az akkumulátort.

      Hetente

      1. Távolítsa el a vízelosztót a tisztítófejről és tisztítsa meg a vízcsatornát.

      2. Tisztítsa meg a leeresztő csavart.

        1. Frissvíz-szűrő

      3. Csavarja le a fedelet a friss víz tartály leeresztő nyílásáról.

      4. Húzza ki a frissvíz-szűrőt, majd öblítse le tiszta vízzel.

      Havonta

      • Ellenőrizze a szennyvíztartály és a fedél közötti tömítések állapotát, szükség esetén cserélje ki a tömítéseket.

      Évente

      • Forduljon ügyfélszolgálatunkhoz és igényelje az előírt ellenőrzést.

      Karbantartási munkálatok

      A szívóélek cseréje

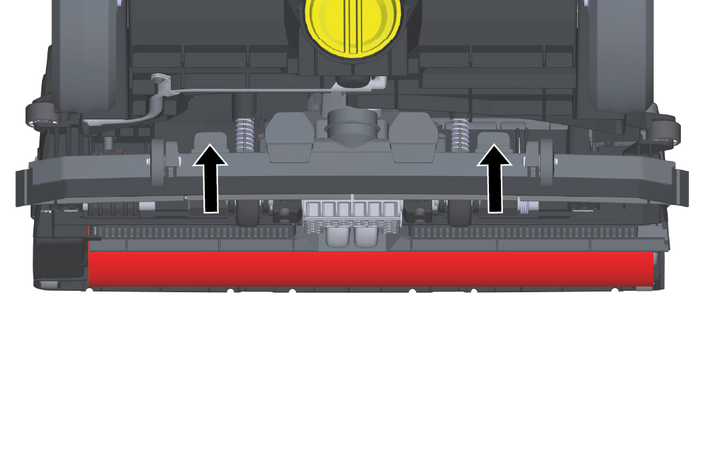

      1. Nyomja össze a rögzítőelemeket, és húzza le a szívóajkakat a szívógerendáról.

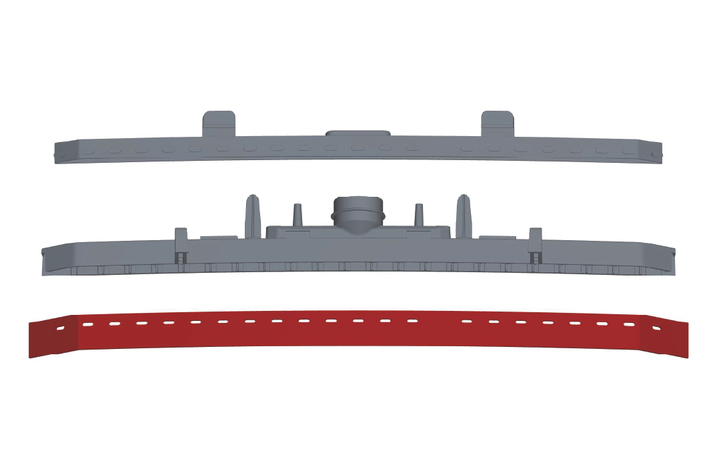

      2. Húzza le a szívóéleket a tartóról.

        Megjegyzés

        A perforált minta miatt a szívóélek nem összecserélhetők. Nem lehet megfordítani és újra felhasználni.

      3. Cserélje ki a szívóéleket.

      4. Helyezze a szívóajkakkal ellátott tartót a szívógerendába, és pattintsa a helyére.

      Kefehenger cseréje

      FIGYELMEZTETÉS

      Becsípődés veszélye a parkolótámasz összecsukása miatt a kefecsere során.

      A kefecsere előtt forgassa el a kormánykereket 45°-kal balra.

      1. Nyomja meg a kefehenger reteszelés feloldó gombját, forgassa lefelé a kefehengert, és húzza le a menesztőről.

      2. Helyezze az új kefehengert a vezetőre, és pattintsa a helyére az ellenkező oldalon.

      Karbantartási szerződés

      A készülék megbízható üzemelésének biztosítása céljából karbantartási szerződéseket köthet az illetékes Kärcher értékesítővel.

      Az akkumulátor kiszerelése

      VESZÉLY

      Az akkumulátor eltávolítása

      Áramütés

      Az akkumulátor eltávolítását kizárólag a Kärcher ügyfélszolgálata vagy egy szakember biztosíthatja. Annak osztályozását, hogy az akkumulátor sérült-e, egy felhatalmazott ügyfélszolgálati technikus végzi.Az akkumulátorok kezelésével kapcsolatban lásd a (→) fejezetet.

      1. Csavarja ki a 2 csavart.

        1. Csavar
        2. Fedél

      2. A fedelet lefelé fordítani.

      3. Oldja ki és válassza le az akkumulátor csatlakozódugóját.

      4. Vegye ki az akkumulátort.

      5. A használt akkumulátorokat ártalmatlanítsa a mindenkor érvényes előírások szerint.

      Üzemzavarok

      VESZÉLY

      Nem szándékosan beinduló készülék

      Sérülésveszély, áramütés veszélye

      A készüléken végzett minden munkálat előtt állítsa a készülék kapcsolót a „0” állásba.Húzza ki a töltőkészülék hálózati csatlakozódugóját.

      FIGYELEM

      A kifolyó víz a készülék rongálódását okozhatja.

      Ürítse le a szennyvíztartályt és a friss víz tartályt a készüléken történő munkavégzés előtt.

      Ha a felmerült üzemzavar elhárítását a táblázat nem támogatja, forduljon ügyfélszolgálatunkhoz.

      Üzemzavarok kijelzéssel

      Kijelző
      Üzemzavar
      Elhárítás
      Fogkefe meghajtó villogó narancssárga ellenőrzőlámpa
      A vezérlő túlmelegszik
      Kapcsolja ki a készülék kapcsolót, várjon néhány percet, majd kapcsolja be újra a készülék kapcsolót.
      Blokkolt kefe
      Bizonyosodjon meg arról, hogy idegen testek nem blokkolják a kefehengert, ellenkező esetben távolítsa el az adott idegen testeket.
      Az ellenőrzőlámpa narancssárgán villog
      A vezérlő túlmelegszik
      Kapcsolja ki a készülék kapcsolót, várjon néhány percet, majd kapcsolja be újra a készülék kapcsolót.
      Az akkumulátorállapot jelző pirosan villog
      Töltéskor hiba történt
      Húzza ki a töltő hálózati dugaszát. Várjon 10 másodpercet. Csatlakoztassa ismét a hálózati dugaszt. Ha a hiba ismét megjelenik: Hívja az ügyfélszolgálatot.
      A töltési eljárás során a töltőn felváltva villog a Charging és az Error.
      Töltés közben túl magas a hőmérséklet.
      hagyja bedugva a töltőkészülék hálózati csatlakozóját. A töltés automatikusan megkezdődik, amint a hőmérséklet lesüllyed.
      Az Eco üzemmód ellenőrzőlámpa kéken villog
      Az akkumulátor kapacitás majdnem kimerült, a készülék csökkentett teljesítménnyel működik
      Akkumulátort feltölteni.

      Üzemzavarok kijelzés nélkül

      Üzemzavar
      Elhárítás
      A készülék nem indítható
      Kapcsolja be a készülék kapcsolóját, várjon 3 másodpercet, ellenőrizze az akkumulátor töltöttségi szintjét.
      Nem elegendő vízmennyiség
      Ellenőrizze a friss víz szintjét, szükség esetén töltse fel a tartályt.
      Kapcsolja be a tisztító oldat kapcsolóját.
      Tisztítsa meg a frissvíz-szűrőt.
      Távolítsa el a vízelosztót a tisztítófejről és tisztítsa meg a vízcsatornát.
      A szívóteljesítmény nem megfelelő
      A szívógerenda leengedése.
      Ürítse ki a szennyvíztartályt.
      Tisztítsa meg a szennyvíztartály és a fedél közötti tömítéseket, bizonyosodjon meg a szivárgások hiányáról és szükség esetén cserélje ki a tömítéseket.
      Tisztítsa meg és, szükség esetén fordítsa meg vagy cserélje ki a szívógerenda szívóéleit.
      Ellenőrizze a szívótömlő és a szívógerenda esetleges eltömődését, szükség esetén szüntesse meg azt.
      Bizonyosodjon meg a szívótömlő tömítettségéről, szükség esetén cserélje ki a szívótömlőt.
      Az EPA szűrő (opció) piszkos, cserélje ki.
      A tisztítási eredmény nem megfelelő
      Szállító futómű visszahúzása.
      Ellenőrizze/állítsa be a kefe felületi nyomást.
      Ellenőrizze, hogy a megfelelő kefetípust és tisztítószert használják-e.
      Ellenőrizze a kefék kopását, szükség esetén cserélje ki azokat.
      A kefe nem forog
      Húzza a biztonsági kapcsolót a kormánykerékhez.
      Bizonyosodjon meg arról, hogy idegen testek nem blokkolják a kefehengert, ellenkező esetben távolítsa el az adott idegen testeket.
      Kapcsolja ki a kefe hajtás kapcsolót, várjon egy kicsit, majd kapcsolja be újra.

      Tartozékok és pótalkatrészek

      Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

      A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.

      Garancia

      Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

      További információk:www.kaercher.com/dealersearch

      A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a KÄRCHER Magyarország Szerviz elemének „Letöltések” menüjében.

      Műszaki adatok



      A készülék teljesítményre vonatkozó adatai
      Közepes teljesítményfelvétel (Power / Eco)
      650/350
      Szívóturbina teljesítménye
      280 W
      Kefehajtás teljesítménye
      185 W
      Védettség
      IPX3
      Érintésvédelmi osztály
      1
      Elméleti felületi teljesítmény
      1800 m2/h
      Frissvíz-tartály űrtartalma
      22 l
      Szennyvíztartály-térfogat
      22 l
      Vízhőmérséklet max.
      50 °C
      Beszívás
      Szívóteljesítmény levegőmennyisége Power/Eco
      20/15 l/s
      Szívóteljesítmény, vákuum Power/Eco
      8/5 kPa
      Tisztítókefék
      Munkavégzési szélesség
      450 mm
      Kefeátmérő
      96 mm
      Kefefordulatszám Power/Eco
      1050/750 1/min
      Környezeti feltételek
      Megengedett hőmérséklet-tartomány
      2...40 °C
      Méretek és súlyok
      Hosszúság x szélesség x magasság (szállítás)
      866x530x1061 mm
      Megengedett össztömeg
      65 kg
      Üres tömeg (szállítási tömeg)
      43 lbs (kg)
      Az EN 60335-2-72 szerint meghatározott értékek
      Kéz-kar-vibrációs érték (1. pozíció)
      0,5 m/s2
      Kéz-kar-vibrációs érték (2. pozíció)
      0,5 m/s2
      Bizonytalansági paraméter K
      0,2 m/s2
      Zajszint LpA
      63 dB(A)
      Bizonytalansági paraméter KpA
      2 dB(A)
      Zajteljesítményszint LWA + bizonytalansági paraméter KWA
      85 dB(A)

      Műszaki adatok akkuegység/töltő

      Akkumulátor
      Névleges feszültség
      25,2 V
      Névleges kapacitás (az IEC/EN 61960 szerint)
      30 Ah
      Töltőáram max.
      10 A
      Akkumulátor csomag típusa
      Li-ion
      Töltő 1.783-485.0 (EU)
      Hálózati feszültség
      220...240 V
      Frekvencia
      50-60 Hz
      Teljesítményfelvétel
      300 W
      Töltő 1.783-487.0 (JP)
      Hálózati feszültség
      100 V
      Frekvencia
      50-60 Hz
      Teljesítményfelvétel
      300 W

      A műszaki változtatások jogát fenntartjuk.

      EU-megfelelőségi nyilatkozat

      Kijelentjük, hogy az alább említett termék megfelel a felsorolt irányelvek és rendeletek vonatkozó rendelkezéseinek. A terméken végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti. Ezen megfelelőségi nyilatkozat kiállításáért kizárólagosan a gyártó viseli a felelősséget.

      Termék: Súroló-szívó gép

      Típus: 1.783-xxx

      Irányelvek és rendeletek

      2006/42/EK (+2009/127/EK)

      2014/30/EU

      2011/65/EU

      2014/53/EU (PCM)

      Alkalmazott harmonizált szabványok

      EN 60335-1

      EN 60335-2-72

      EN 60335-2-29

      EN 55012: 2007 + A1: 2009

      EN 61000-3-2: 2014

      EN 61000-3-3: 2013

      EN 61000-6-2: 2005

      EN 61000-6-3: 2007 + A1:2011

      EN 62233: 2008

      EN IEC 63000: 2018

      PCM

      EN 301 511 V12.5.1

      EN 301 908-1 V15.2.1

      EN 301 908-13 V13.2.1

      EN 300 328 V2.2.2

      EN 301 489-17 V3.3.1

      EN 301 489-19 V2.2.1

      EN 301 489-52 V1.2.1

      EN 55032: 2015+A11: 2020

      EN 55035: 2017+A11: 2020

      EN 62311: 2008

      EN 62361-1: 2014

      EN 18031-1:2024

      Név és cím

      Dokumentációs meghatalmazott:

      S. Reiser

      Alfred Kärcher SE & Co. KG

      Alfred-Kärcher-Str. 28 - 40

      71364 Winnenden (Németország)

      Telefon: +49 7195 14-0

      Fax: +49 7195 14-2212

      Winnenden, 25/11/01

      Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

      Alfred Kärcher SE & Co. KG

      Alfred-Kärcher-Str. 28 - 40

      71364 Winnenden (Németország)

      Tel.: +49 7195 14-0

      Fax: +49 7195 14-2212

      <BackPage>

      2-2-SC-A5-GS-AW04074



      </BackPage>
