Lesen Sie vor der ersten Benutzung des Geräts diese Sicherheitshinweise und die Originalbetriebsanleitung. Handeln Sie danach. Bewahren Sie beide Hefte für den späteren Gebrauch oder für Nachbesitzer auf.

• Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

• Je nach Gerätetyp ist der Akku / Akkupack fest eingebaut oder austauschbar. Fest eingebaute Akkus / Akkupacks dürfen nicht ausgetauscht werden. Bitte entnehmen Sie der Betriebsanleitung des Geräts, was für Ihr Gerät zutrifft.

Ein Akku besteht aus einem einzelnen Speicherelement, ein Akkupack aus zusammengeschalteten Speicherelementen.

In den folgenden Kapiteln werden beide Begriffe synonym verwendet.

(Je nach Ladegerät)

	Schützen Sie das Gerät vor Nässe. Lagern Sie das Gerät trocken. Setzen Sie das Gerät nicht dem Regen aus. Das Gerät eignet sich nur zur Verwendung in Innenräumen.
	Das Gerät besitzt eine eingebaute Sicherung. Der Wert (X) in Ampere befindet sich auf dem jeweiligen Ladegerät.
	Das Gerät erfüllt die Anforderungen der Schutzklasse II.

(Je nach Gerät / Akkutyp)

	Werfen Sie den Akku nicht ins Wasser.
	Werfen Sie den Akku nicht ins Feuer.
	Keine defekten Akkupacks laden.
	Verwenden Sie den Akkupack nur mit den zugelassenen Ladegeräten. Angaben, welcher Ladegeräte- / Adaptertyp zu verwenden ist, finden sich auf dem Typenschild des mitgelieferten Ladegeräts und / oder in den Technischen Daten in der Betriebsanleitung des Geräts.

Der Lithium-Ionen-Akku unterliegt den Anforderungen des Gefahrgutrechts.

Ein unbeschädigter und funktionsfähiger Akkupack kann vom Benutzer ohne weitere Auflagen im öffentlichen Verkehrsraum transportiert werden.

Beachten Sie beim Versand durch Dritte (Transportunternehmen) die besonderen Anforderungen an Verpackung und Kennzeichnung.

Versenden Sie den Akkupack nur bei unbeschädigtem Gehäuse.

Kleben Sie offenliegende Kontakte ab.

Verpacken Sie den Akkupack fest und sicher. Der Akkupack darf sich nicht in der Verpackung bewegen können.

Beachten Sie die nationalen Vorschriften.

Benutzen Sie das Gerät ausschließlich für den Privathaushalt.

Das Gerät ist entsprechend der in dieser Betriebsanleitung gegebenen Beschreibungen und den Sicherheitshinweisen zur Verwendung als Nass- und Trockensauger bestimmt.

Kalte Asche darf nur mit geeignetem Zubehör gesaugt werden.

Das Gerät vor Regen schützen und nicht im Außenbereich lagern.

Für den Betrieb sind Akkupacks der KÄRCHER Battery Power (+) Plattform mit 18 V Nennspannung sowie ein passendes KÄRCHER Ladegerät mit 18 V Nennspannung erforderlich.

Akkupacks und Ladegeräte, die nicht im Lieferumfang enthalten sind oder zusätzlich benötigt werden, sind als Zubehör erhältlich.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potenzielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Je nach gewähltem Modell gibt es Unterschiede in der Ausstattung. Die konkrete Ausstattung wird auf der Geräteverpackung beschrieben.

---

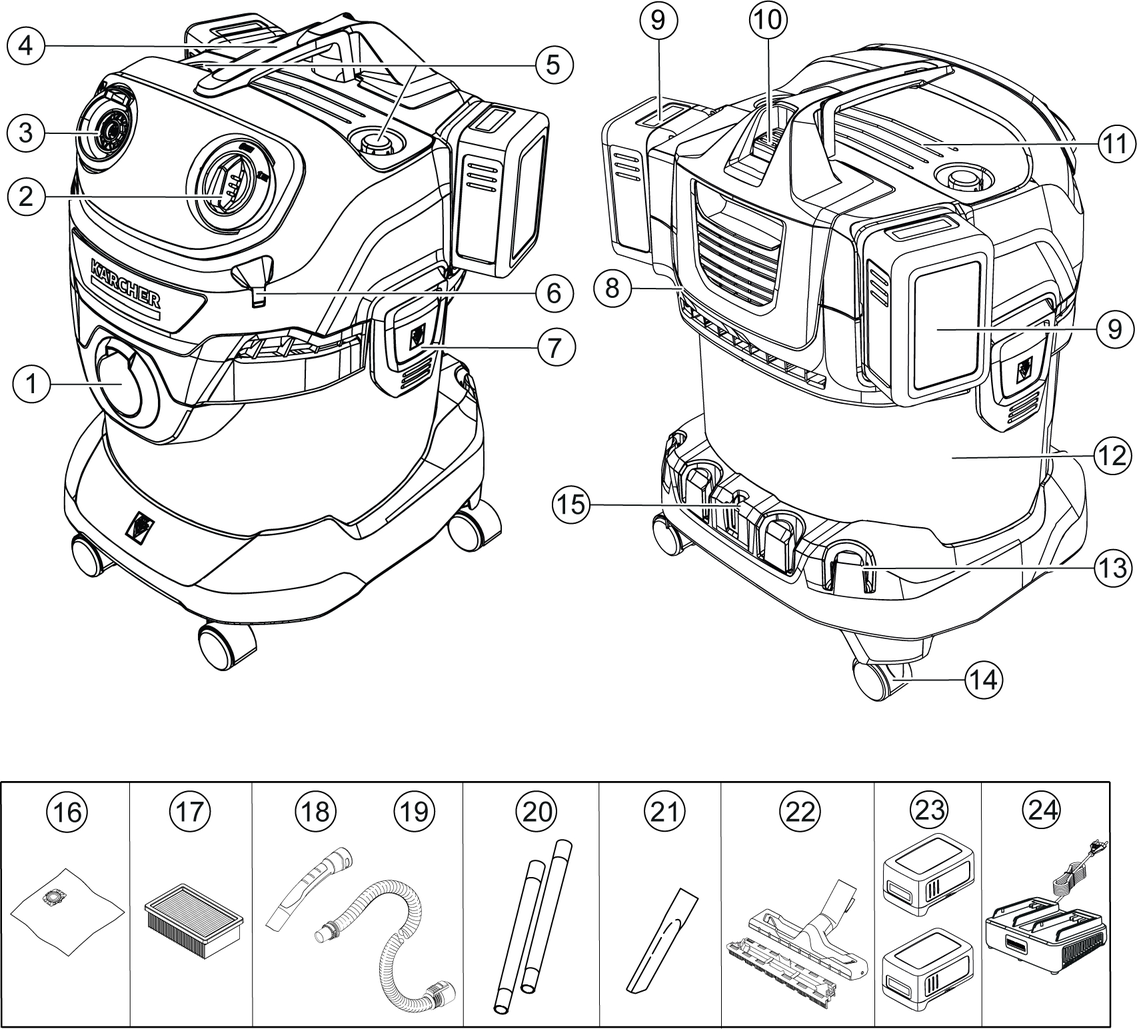

1. Saugschlauchanschluss
2. Geräteschalter 1 On / 0 Off
3. Blasfunktion
4. Tragegriff
5. Parkposition Handgriff / Zubehöraufnahme
6. Schlauchaufbewahrung (beidseitig)
7. Behälterverschluss
8. Typenschild mit Technischen Daten (z. B. Behältergröße)
9. Akkupack/Aufnahme für Akkupack
10. Filterkassette mit Entriegelungstaste
11. Ablagefläche
12. Behälter
13. Zubehöraufnahme
14. Lenkrolle
15. Parkposition Bodendüse
16. Filterbeutel
17. Flachfaltenfilter
18. Abnehmbarer Handgriff
19. Saugschlauch mit Verbindungsstück
20. Saugrohre 2 x 0,5 m
21. Fugendüse
22. Bodendüse
23. ** Akkupack (18 V / 2.5 Ah)
24. ** Akkupack (18 V / 5.0 Ah)
25. ** Schnellladegerät “DUAL Battery Power 18 V”

** optional

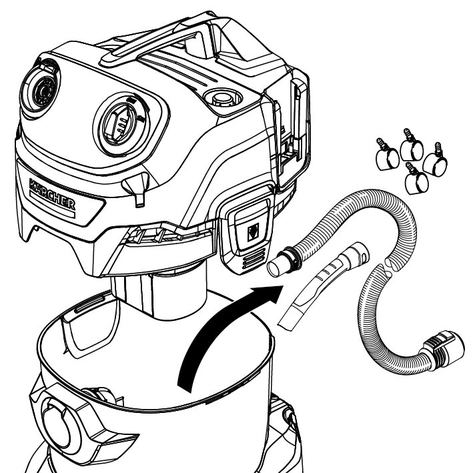

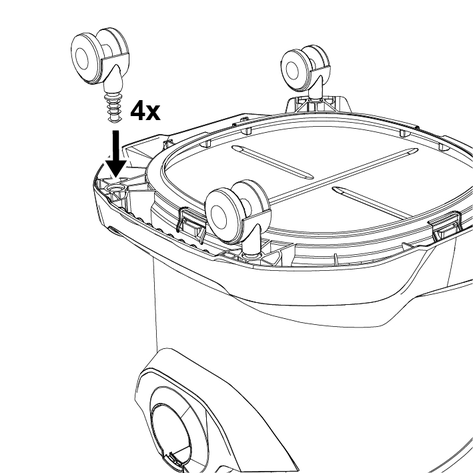

1. Vor erster Inbetriebnahme den Inhalt aus dem Behälter entnehmen und die Lenkrollen montieren.

   ---



   ---



   ---



   Hinweis

   Bei Versionen mit Edelstahlrohren vor erster Inbetriebnahme Schutzkappe abnehmen.

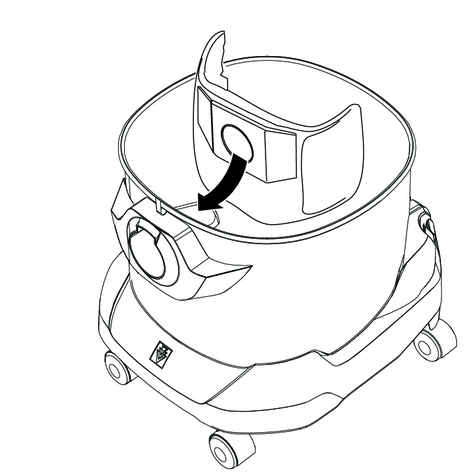

1. Den Filterbeutel vollständig auffalten.

2. Filterbeutel auf dem Geräteanschluss anbringen und fest andrücken.

   ---

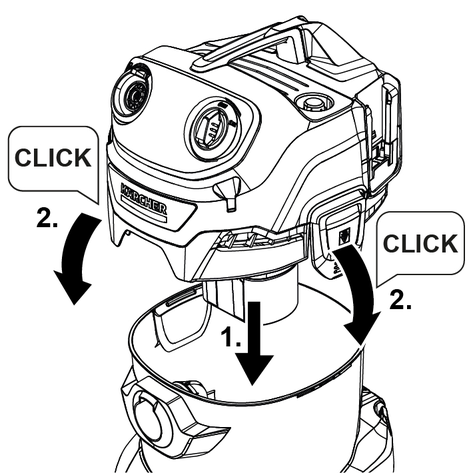

3. Den Gerätekopf aufsetzen und verriegeln.

   ---



   Hinweis

   Zum Saugen von Feinstaub empfehlen wir, einen Filterbeutel zu verwenden.

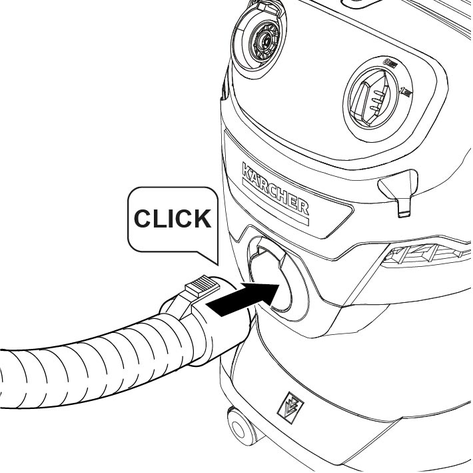

1. Den Saugschlauch anschließen.

   ---



2. Den Saugschlauch mit dem Handgriff verbinden.

   ---



   Hinweis

   Für bequemes Saugen auf engstem Raum kann der Handgriff abgenommen und das Zubehör direkt auf den Saugschlauch aufgesteckt werden.

   Zum Lösen des Handgriffes müssen die grauen Flächen auf beiden Seiten des Handgriffes gedrückt und der Handgriff vom Schlauch abgezogen werden.

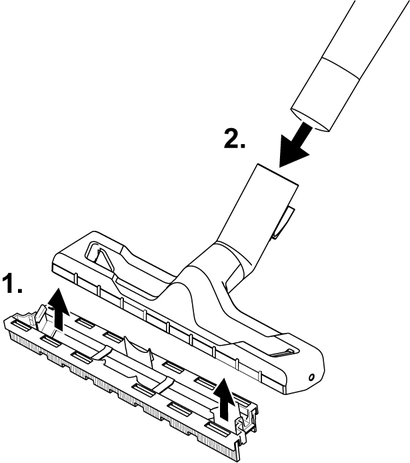

3. Die Bodendüse montieren.

   • Den Einsatz in der Bodendüse montieren.

   • Die Bodendüse mit den Saugrohren verbinden.

   ---



• Die Akkupacks von oben in die Akkupack-Aufnahme einschieben, bis sie einrasten.

  ACHTUNG

  Verwenden Sie ausschließlich Akkupacks der KÄRCHER Battery Power (+) Plattform mit 18 V Nennspannung.

  ---

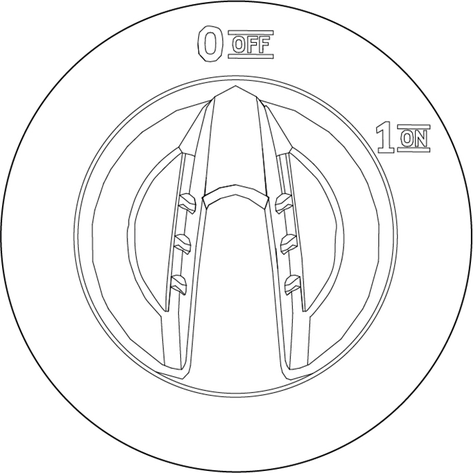

Den Geräteschalter in die gewünschte Position stellen.

---

• Stellung “1 ON”: Die Saug- / Blasfunktion wird aktiviert.

• Stellung “0 OFF”: Das Gerät wird ausgeschaltet.

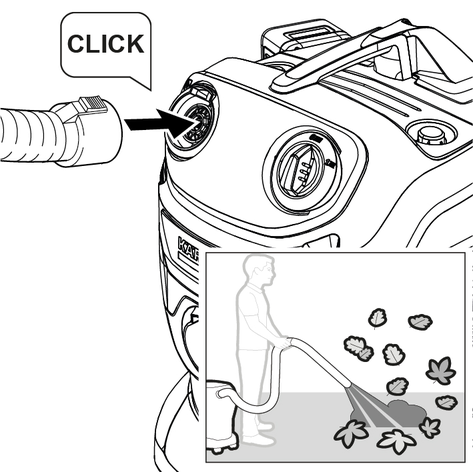

Mit der Blasfunktion lassen sich Stellen reinigen, die schwer erreichbar sind oder an denen das Saugen nicht möglich ist, z. B. Laub in einem Kiesbeet.

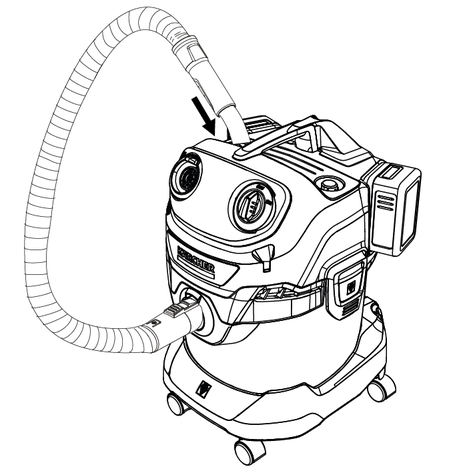

• Saugschlauch in den Blasanschluss einstecken. Blasfunktion ist damit aktiviert.

  ---



1. Den Geräteschalter auf “0 OFF” stellen.

   Das Gerät wird ausgeschaltet.

2. Variante 1: Handgriff des Saugschlauchs auf die Zwischenparkposition stecken.

   ---

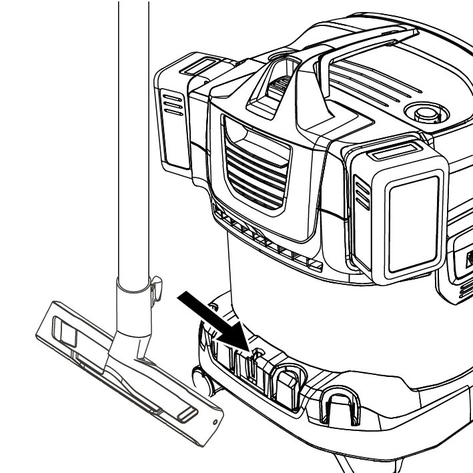

   Variante 2: Bodendüse in die Parkposition einhängen.

   ---



1. Den Geräteschalter auf “0 OFF” stellen.

   Das Gerät wird ausgeschaltet.

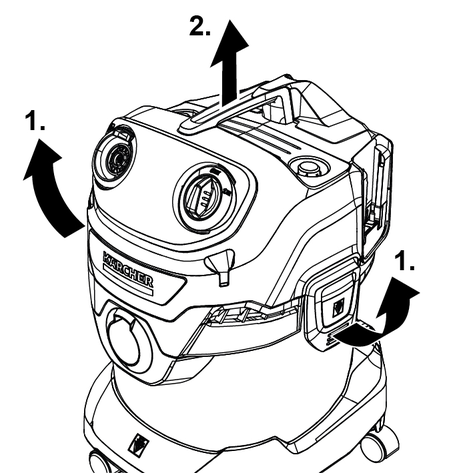

2. Den Gerätekopf entfernen.

   ---



3. Den Behälter leeren.

   ---

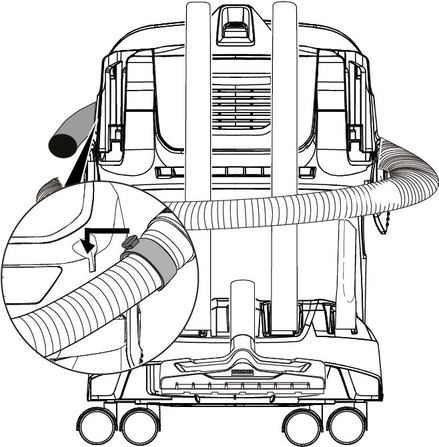

4. Aufbewahrungsmöglichkeit:

   ---



   Hinweis

   Der Saugschlauch kann um den Gerätekopf gewickelt und mit Hilfe der Schlauchmanschette am Gerätekopf befestigt werden.

5. Das Gerät in einem trockenen und frostsicheren Raum aufbewahren.

• Die Akkupacks nach oben schieben und aus dem Gerät nehmen.

1. Gerät am Tragegriff hochheben und tragen.

1. Gerät gegen Verrutschen und Kippen sichern.

• Das Gerät und die Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.

• Den Behälter und das Zubehör bei Bedarf mit Wasser ausspülen und vor der Wiederverwendung trocknen.

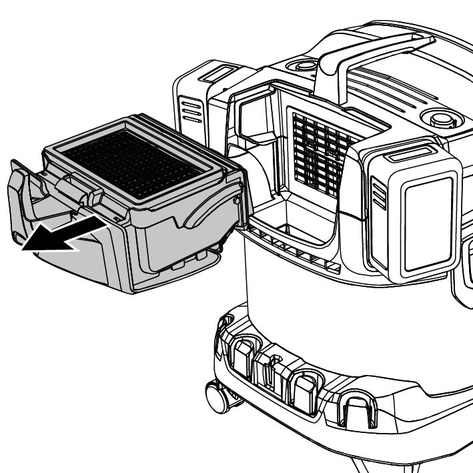

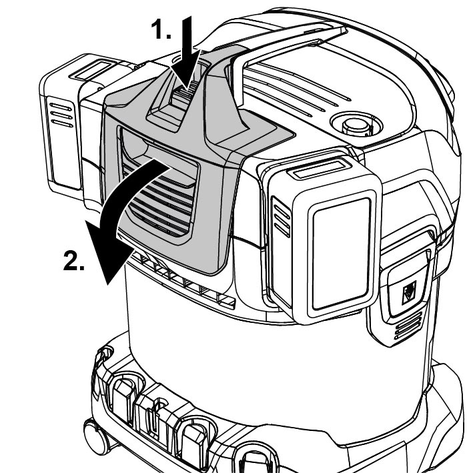

1. Die Filterkassette entriegeln und herausklappen.

   ---



2. Die Filterkassette entnehmen.

   ---

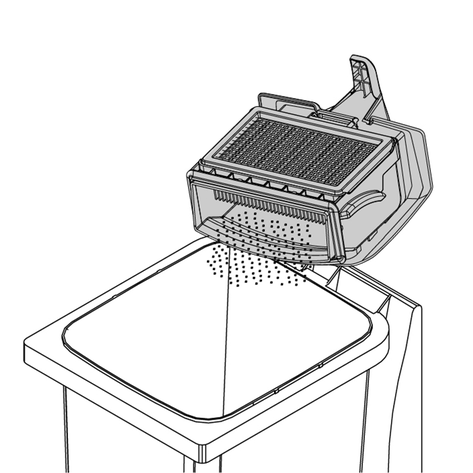

3. Die Filterkassette über einem Mülleimer entleeren. Bei stärkerer Verschmutzung Filterkassette gegen den Rand des Mülleimers klopfen. Der Flachfaltenfilter muss dazu nicht aus der Filterkassette entnommen werden.

   ---



Bei Bedarf den Flachfaltenfilter separat reinigen.

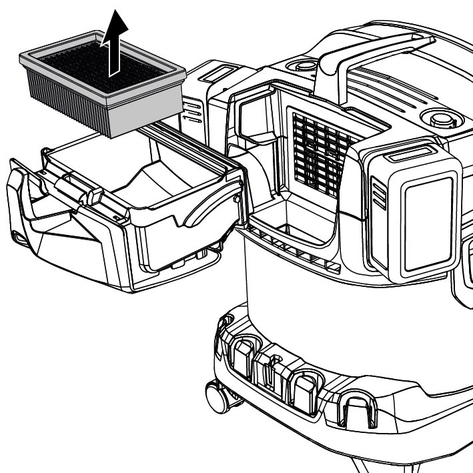

4. Dazu den Flachfaltenfilter aus der Filterkassette entnehmen.

   ---

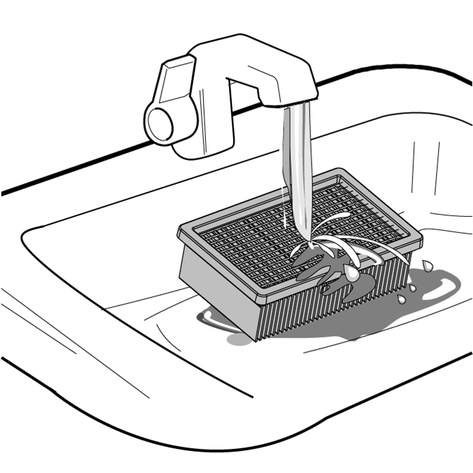

5. Den Flachfaltenfilter unter fließendem Wasser reinigen. Nicht abreiben oder abbürsten.

   ---

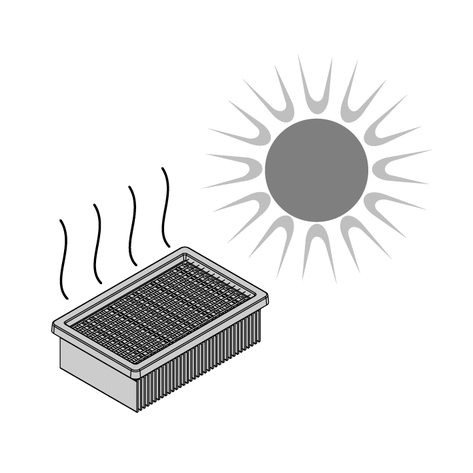

6. Den Flachfaltenfilter vor Wiederverwendung vollständig trocknen lassen.

   ---



   Hinweis

   Wir empfehlen, den Flachfaltenfilter nach jeder Anwendung zu reinigen.

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

• Gerät läuft nicht

• Gerät schaltet selbstständig ab

• Nachlassende Saugleistung

Ursache:

Akkupack sitzt nicht richtig in der Aufnahme Akkupack.

Behebung:

1. Akkupack in Aufnahme Akkupack einschieben, bis er einrastet.

   Hinweis

   Ggf. Akkupack nochmals herausnehmen und wieder einsetzen, bis er einrastet.

Ursache:

Ladezustand des Akkupacks (siehe Display) zu schwach.

Behebung:

1. Akkupack aufladen.

Ursache:

Akkupack oder Ladegerät defekt.

Behebung:

1. Akkupack bzw. Ladegerät erneuern.

Ursache:

Gerät / Akkupack überhitzt.

Behebung:

• Warten, bis Gerät / Akkupack abgekühlt sind.

Ursache:

Das Zubehör, der Saugschlauch oder die Saugrohre sind verstopft.

Behebung:

• Die Verstopfung mit einem geeigneten Hilfsmittel entfernen.

Ursache:

Der Filterbeutel ist voll

Behebung:

• Den Filterbeutel ersetzen.

Ursache:

Der Flachfaltenfilter ist verschmutzt.

Behebung:

• Den Flachfaltenfilter reinigen (siehe Kapitel Filterkassette / Flachfaltenfilter reinigen).

Ursache:

Der Flachfaltenfilter ist beschädigt.

Behebung:

• Den Flachfaltenfilter ersetzen.
