Läs igenom den här säkerhetsinformationen och den här bruksanvisningen i original innan du använder maskinen för första gången. Följ anvisningarna. Spara bruksanvisningen i original för senare bruk eller för nästa ägare.

• Förutom anvisningarna i bruksanvisningen ska lagstiftarens allmänna säkerhets- och skyddsföreskrifter följas.

• Varnings- och informationsskyltar på maskinen innehåller viktig information för en riskfri drift.

Strömbrytaren förhindrar att maskinen startas av misstag.

Spärren låser spolhandtaget spak och förhindrar att maskinen startas av misstag.

När handtaget på spolhandtaget släpps kopplas högtryckspumpen från av en tryckbrytare som stoppar högtrycksstrålen. När man trycker in handtaget kopplas pumpen till igen.

Denna högtrycksrengörare får endast användas i privathushåll.

Högtrycksrengöraren är avsedd för rengöring av maskiner, fordon, byggnationer, verktyg, fasader, terasser, trädgårdsredskap osv. med högtrycksvattenstråle.

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt.

Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladdningsbara batterier och olja som vid felaktig användning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för en korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Rengöringsarbeten som orsakar oljehaltigt avloppsvatten, t.ex. motortvätt och underredestvätt får endast utföras på tvättplatser med oljeavskiljare.

Arbeten med rengöringsmedel får endast utföras på vattentäta arbetsytor med anslutning till smutsvattenskanalisationen. Låt inte rengöringsmedel tränga in i vattendrag eller i jordmånen.

Aktuell information om innehållet finns på: www.kaercher.de/REACH

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad.

Information om tillbehör och reservdelar finns på www.kaercher.com.

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

---

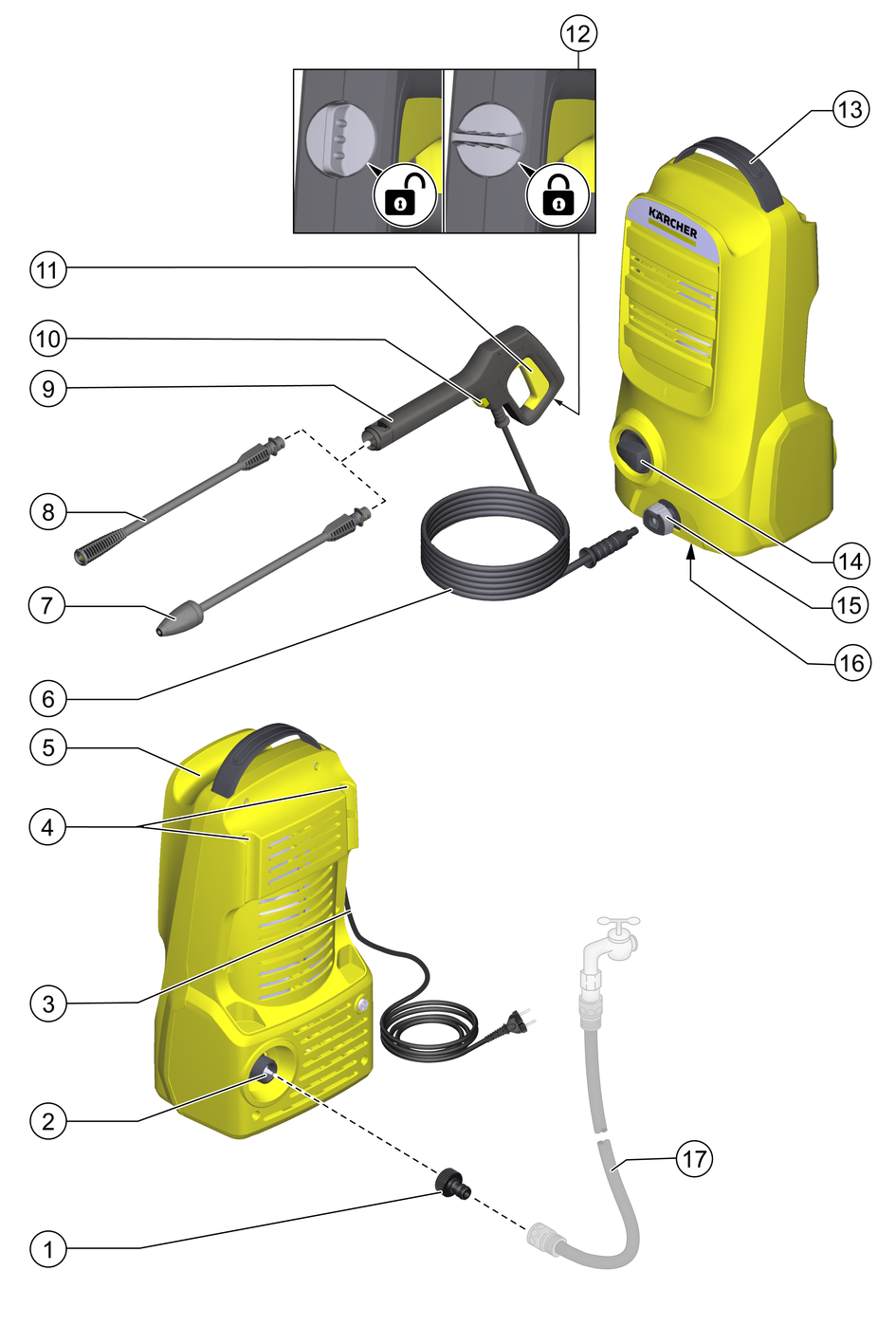

1. Koppling för vattenanslutning
2. Vattenanslutning med inbyggd sil
3. Nätkabel med nätkontakt
4. Förvaring för strålrör
5. Förvaring för högtrycksslang / nätkabel
6. Högtrycksslang
7. Strålrör med smutsfräs för svår smuts
8. Strålrör med högtrycksmunstycke för normala rengöringsuppgifter
9. Spolhandtag
10. Frigöringsknapp
11. Spak spolhandtag
12. Spolhandtagets lås
13. Bärhandtag
14. Maskinens strömbrytare ”0/OFF”/”I/ON”
15. Högtrycksanslutning
16. Typskylt
17. *Trädgårdsslang (vävförstärkt, diameter minst 1/2 tum (13 mm), längd minst 7,5 m, med snabbkoppling som erbjuds i handeln)

*behövs dessutom

Montera de lösa delarna på maskinen före idrifttagningen.

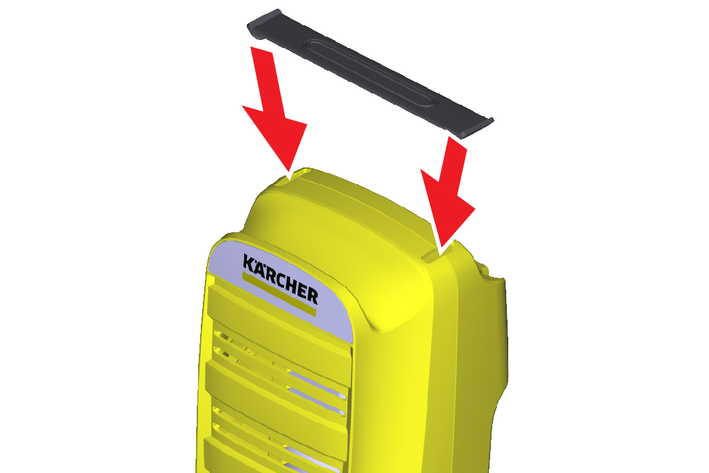

1. Fäst bärhandtaget på enheten.

   ---

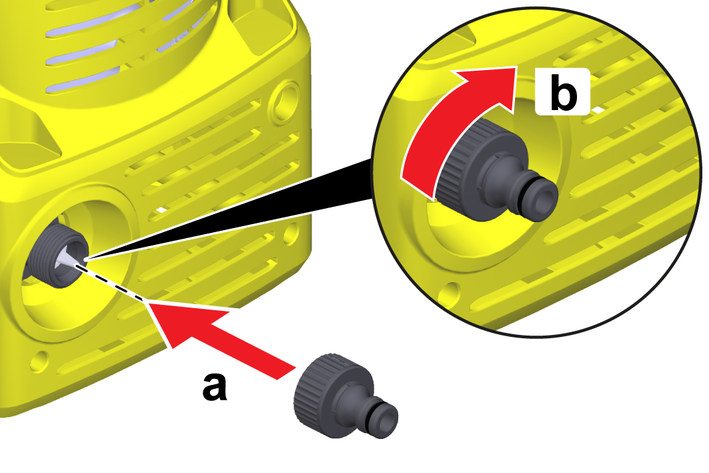

1. Skruva fast kopplingen för vattenanslutningen på maskinens vattenanslutning.

   ---



1. Ställ maskinen på ett vågrätt, jämnt underlag.

2. OBSERVERA

   Risk för skador vid drift med upplindad högtrycksslang!

   Skador på högtrycksslangen.

   Rulla av högtrycksslangen helt och lägg ut den utan knutar, öglor och vridningar innan du använder maskinen.

   Rulla av högtrycksslangen helt och lägg ut den utan knutar, öglor och vridningar.

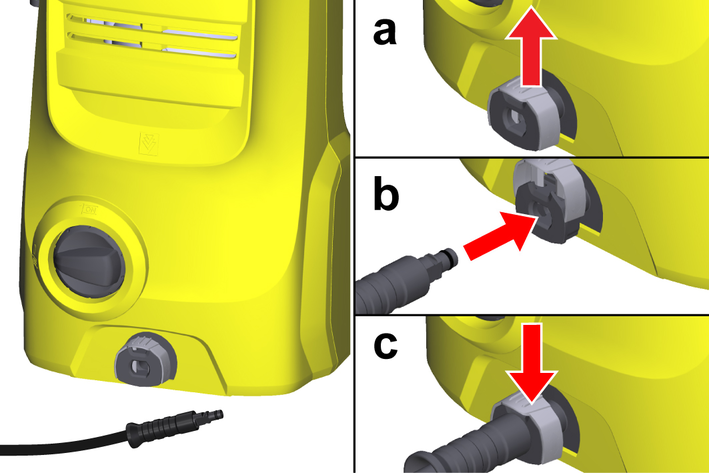

3. Montera högtrycksslangen på maskinen:

   1. Dra upp klämman på kopplingen.

   2. Stick in högtrycksslangen i kopplingen.

   3. Tryck klämman på kopplingen nedåt.

      ---

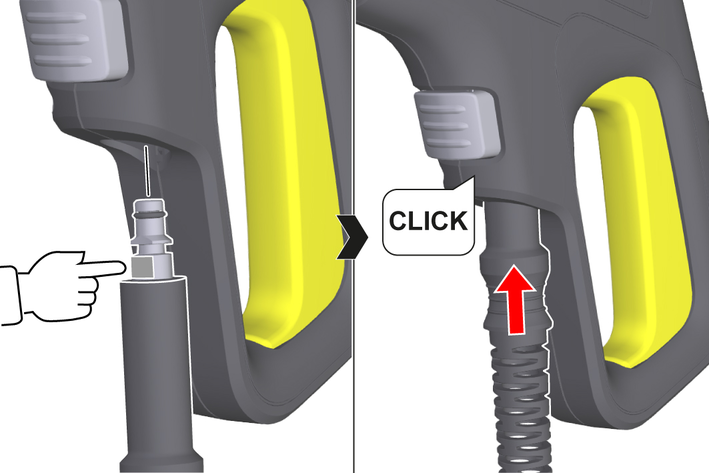

4. Montera högtrycksslangen i spolhandtaget:

   1. Rikta in högtrycksslangen och

   2. stick in den i spolhandtaget tills den hakar fast med ett hörbart klick.

   ---



5. Dra i högtrycksslangen för att kontrollera att allt sitter ordentligt.

6. Anslut nätkontakten till eluttaget.

För anslutningsvärden, se Tekniska data eller typskylten.

Beakta vattenleverantörens föreskrifter.

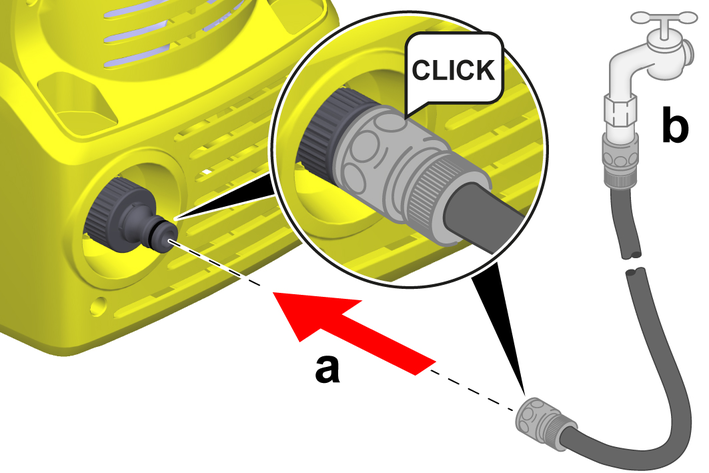

1. Stick in trädgårdsslangen i kopplingen för vattenanslutning.

   ---



2. Anslut trädgårdsslangen till vattenledningen.

3. Öppna vattenkranen helt.

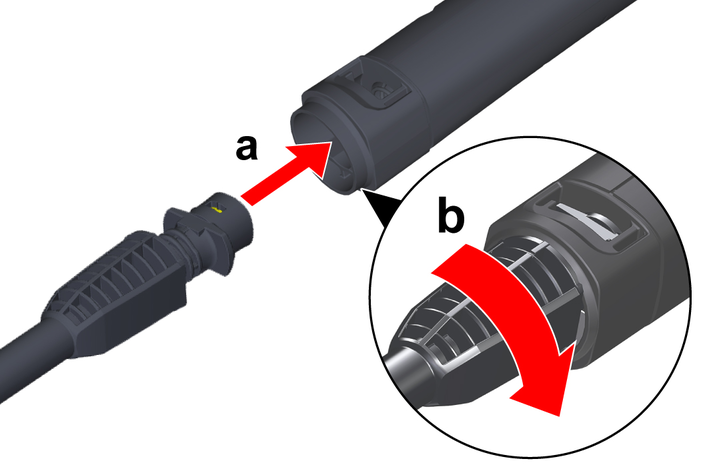

1. Stick in strålröret i spolhandtaget och fäst det genom att vrida det 90°.

   ---



2. Starta maskinen ”I/ON”.

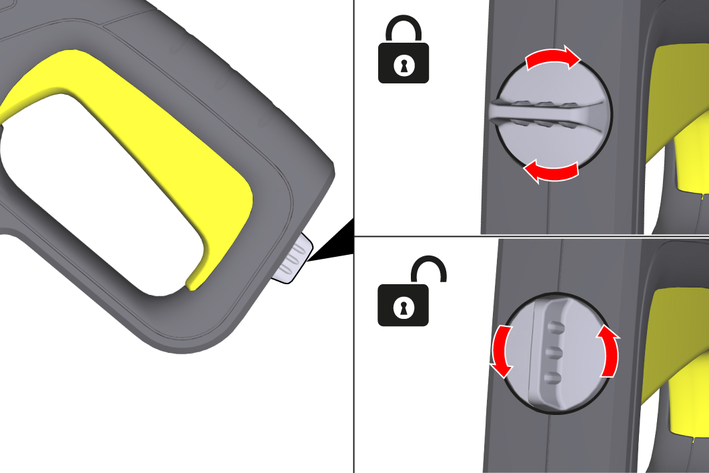

3. Lås upp spolhandtagets spak.

4. Tryck in spolhandtagets spak.

   Maskinen slås på.

1. Släpp spolhandtagets spak.

   Om spaken släpps stängs maskinen av. Högtrycket i systemet bibehålls.

2. Lås spolhandtagets spak.

   ---



3. Stäng av maskinen vid arbetspauser över 5 minuter ”0/OFF”.

1. Släpp spolhandtagets spak.

2. Stäng vattenkranen.

3. Tryck in spolhandtagets spak i 30 sekunder.

   Det återstående trycket i systemet reduceras.

4. Släpp spolhandtagets spak.

5. Lås spolhandtagets spak.

6. Stäng av maskinen ”0/OFF”.

7. Koppla från maskinen från vattenförsörjningen.

8. Dra ut nätkontakten ur eluttaget.

1. Använd bärhandtaget för att lyfta och bära maskinen.

1. Säkra maskinen så att den inte kan glida eller tippa.

1. Ställ maskinen på ett vågrätt, jämnt underlag.

2. Tryck på frigöringsknappen och dra av högtrycksslangen från spolhandtaget.

3. Demontera strålröret från spolhandtaget.

4. Förvara båda strålrören och spolhandtaget i motsvarande förvaringar.

5. Demontera av högtrycksslangen på maskinen.

6. Förvara högtrycksslangen på maskinen.

7. Förvara nätanslutningsledningen med nätkontakten på maskinen.

Observera ytterligare information före längre förvaring, se Skötsel och underhåll.

1. Lossa vattenförsörjningen på maskinen.

2. Demontera av högtrycksslangen på maskinen.

3. Starta maskinen ”I/ON”.

4. Vänta högst 1 minut tills det inte längre kommer ut vatten ur högtrycksanslutningen.

5. Stäng av maskinen ”0/OFF”.

6. Förvara maskinen och tillbehöret i ett frostsäkert utrymme.

Maskinen är underhållsfri, dvs. inga regelbundna underhållsarbeten behöver genomföras.

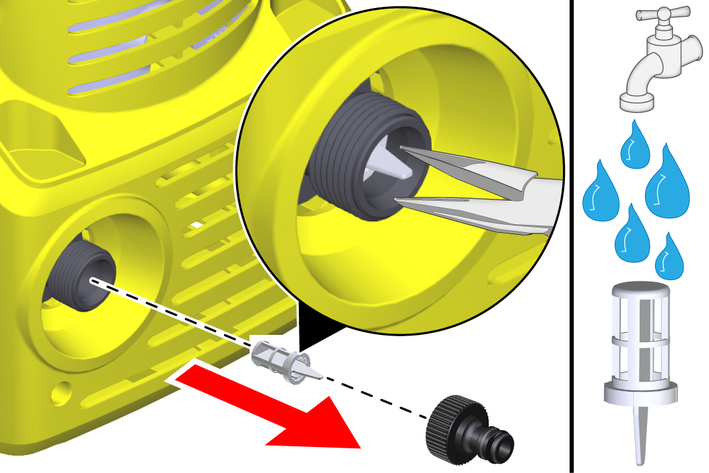

Rengör vid behov silen i vattenanslutningen.

1. Ta bort kopplingen på vattenanslutningen.

2. Dra ut silen med en plattång.

3. Rengör silen under rinnande vatten.

   ---



4. Sätt silen i vattenanslutningen.

5. Skruva fast kopplingen på vattenanslutningen.

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

• Maskinen fungerar inte

• Inget tryck skapas i maskinen

• Kraftiga tryckvariationer

• Maskinen otät

Åtgärd:

1. Tryck in spolhandtagets spak.

   Maskinen slås på.

2. Kontrollera om den angivna spänningen på typskylten överensstämmer med strömkällans spänning.

3. Kontrollera att nätkabeln inte är skadad.

Orsak:

Vattentillförseln är för låg.

Åtgärd:

1. Öppna vattenkranen helt.

2. Kontrollera att vattentillflödet levererar tillräcklig mängd vatten.

Orsak:

Silen i vattenanslutningen är smutsig.

Åtgärd:

1. Dra ut silen i vattenanslutningen med en plattång.

2. Rengör silen under rinnande vatten.

   ---



Orsak:

Det finns luft i maskinen.

Åtgärd:

1. Avlufta maskinen:

   1. Starta maskinen utan anslutet strålrör i högst 2 minuter.

   2. Tryck in spolhandtaget och vänta tills vattnet kommer ut ur spolhandtaget utan luftbubblor.

   3. Anslut stålröret.

Åtgärd:

1. Rengör högtrycksmunstycket:

   1. Ta bort smuts från munstyckshålen med en nål.

   2. Skölj högtrycksmunstycket framifrån med vatten.

2. Kontrollera vattentillflödesmängden.

Åtgärd:

1. En lätt otäthet på maskinen är normalt. Kontakta auktoriserad kundtjänst om det finns stora otätheter.

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst.

För mer information, se: www.kaercher.com/dealersearch

Ytterligare garantiinformation (om tillgänglig) finns i serviceområdet på din lokala Kärcher-webbplats under "Nedladdningar".

Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläggande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss.

Produkt: Högtryckstvätt

Typ: 1.673-xxx

2011/65/EU

2000/14/EG

2006/42/EG (+2009/127/EG)

2014/30/EU

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

2000/14/EG: Bilaga V

Uppmätt: 90

Garanterad: 93

Undertecknande agerar på uppdrag av och med styrelsens godkännande.

---

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

D-71364 Winnenden (Germany)

Tfn: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2022/12/01
