Die KÄRCHER Home & Garden App enthält:

• Informationen zur Montage und Inbetriebnahme

• Informationen zu den Anwendungsgebieten

• Tipps & Tricks

• FAQ mit ausführlicher Störungshilfe

• Verbindung zum KÄRCHER Service Center

Die App kann hier heruntergeladen werden:

---

Warenzeichen

• ^™ und ^™ sind Marken oder eingetragene Warenzeichen der Google Inc.

• ^® und ^® sind Marken oder eingetragene Warenzeichen der Apple Inc.

Lesen Sie vor der ersten Benutzung des Geräts dieses Sicherheitskapitel und diese Originalbetriebsanleitung. Handeln Sie danach. Bewahren Sie die Originalbetriebsanleitung für den späteren Gebrauch oder für Nachbesitzer auf.

• Neben den Hinweisen in der Betriebsanleitung müssen Sie die allgemeinen Sicherheits- und Unfallverhütungsvorschriften des Gesetzgebers berücksichtigen.

• Am Gerät angebrachte Warn- und Hinweisschilder geben wichtige Hinweise für den gefahrlosen Betrieb.

Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Geräts.

Die Verriegelung sperrt den Hebel der Hochdruckpistole und verhindert den unbeabsichtigten Start des Geräts.

Wenn der Hebel an der Hochdruckpistole losgelassen wird, schaltet der Druckschalter die Pumpe ab und der Hochdruckstrahl stoppt. Wenn der Hebel gedrückt wird, schaltet die Pumpe wieder ein.

Benutzen Sie den Hochdruckreiniger ausschließlich für den Privathaushalt.

Der Hochdruckreiniger ist zur Reinigung von Maschinen, Fahrzeugen, Bauwerken, Werkzeugen, Fassaden, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl bestimmt.

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Reinigungsarbeiten, bei denen ölhaltiges Abwasser entsteht, z. B. Motorenwäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.

Arbeiten mit Reinigungsmitteln dürfen nur auf flüssigkeitsdichten Arbeitsflächen mit Anschluss an die Schmutzwasserkanalisation durchgeführt werden. Reinigungsmittel nicht in Gewässer oder Erdreich eindringen lassen.

Die Entnahme von Wasser aus öffentlichen Gewässern ist in einigen Ländern nicht erlaubt.

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts.

Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

---

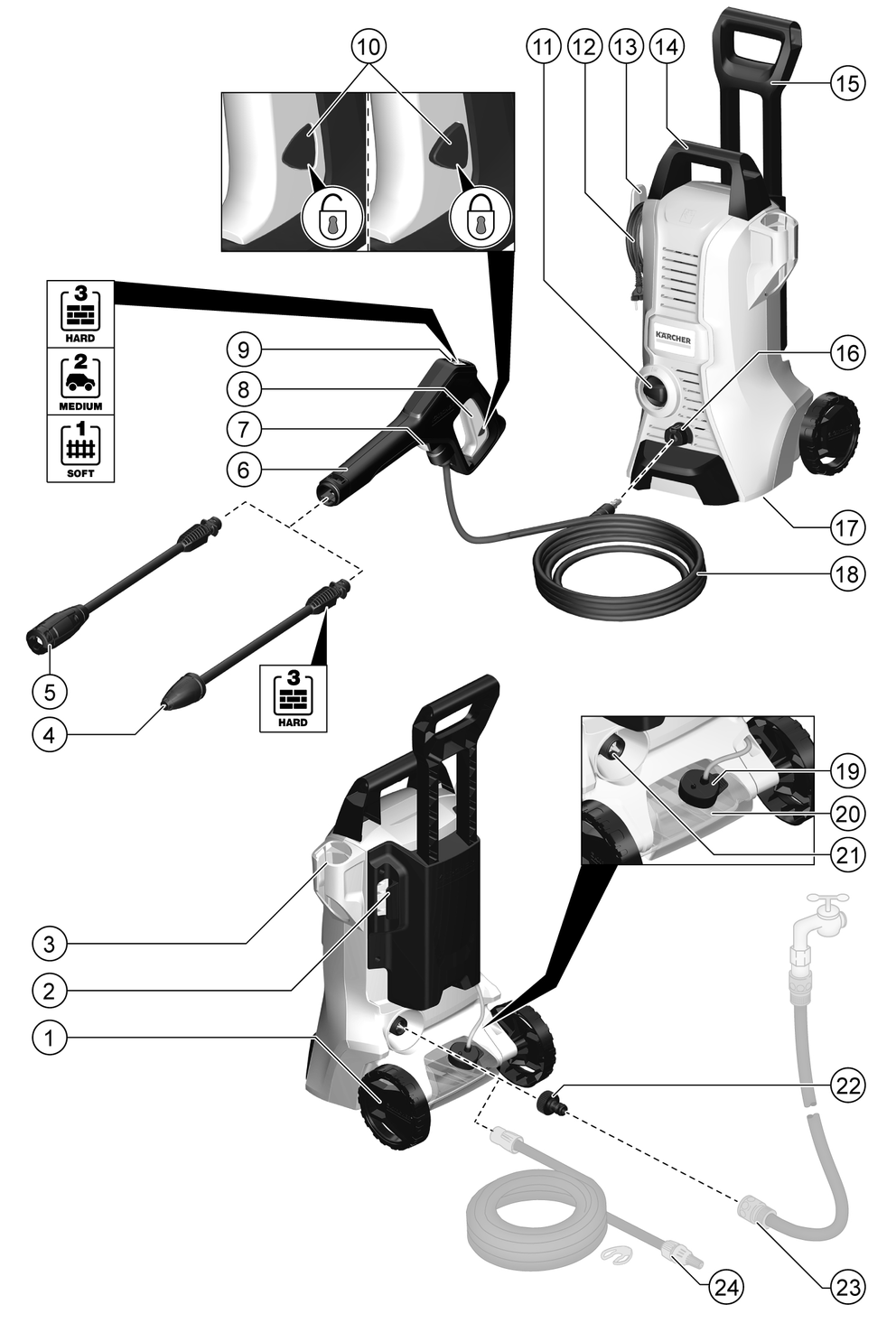

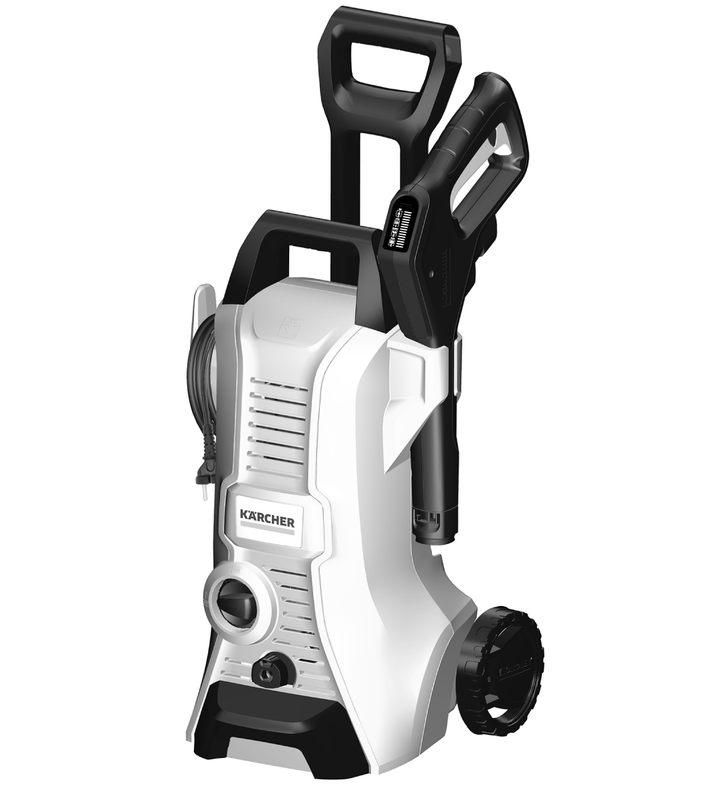

1. Transportrad
2. Aufbewahrung für Strahlrohre
3. Aufbewahrung / Parkposition für Hochdruckpistole
4. Power Control Strahlrohr Dreckfräser für hartnäckige Verschmutzungen, Druckstufe: HARD
5. Strahlrohr Vario Power für die gängigsten Reinigungsaufgaben
   Der Arbeitsdruck lässt sich stufenlos von SOFT bis HARD erhöhen. Zum Verstellen des Arbeitsdrucks, den Hebel der Hochdruckpistole loslassen und das Strahlrohr auf die gewünschte Stellung drehen.
   Um Reinigungsmittel auszubringen, das Strahlrohr demontieren und nur mit der Hochdruckpistole arbeiten.
6. Power Control Hochdruckpistole
7. Taste zum Trennen des Hochdruckschlauchs von der Hochdruckpistole
8. Hebel Hochdruckpistole
9. Druckanzeige (MIX / 1-SOFT / 2-MEDIUM / 3-HARD)
10. Verriegelung Hochdruckpistole
11. Geräteschalter “0/OFF” / “I/ON”
12. Netzanschlussleitung mit Netzstecker
13. Aufbewahrungshaken für Netzanschlussleitung
14. Tragegriff
15. Transportgriff, ausziehbar
16. Schnellkupplung für Hochdruckschlauch
17. Typenschild
18. Hochdruckschlauch
19. Reinigungsmittel-Saugschlauch mit Reinigungsmittelfilter und Deckel
20. Reinigungsmitteltank
21. Wasseranschluss mit eingebautem Sieb
22. Kupplung für den Wasseranschluss
23. **Gartenschlauch mit handelsüblicher Kupplung

    • Gewebeverstärkt

    • Durchmesser mindestens 1/2 Zoll (13 mm)

    • Länge mindestens 7,5 m

24. **KÄRCHER Saugschlauch für die Wasserversorgung aus offenen Behältern

* optional, ** zusätzlich erforderlich

Vor der Inbetriebnahme die lose beigelegten Teile an das Gerät montieren.

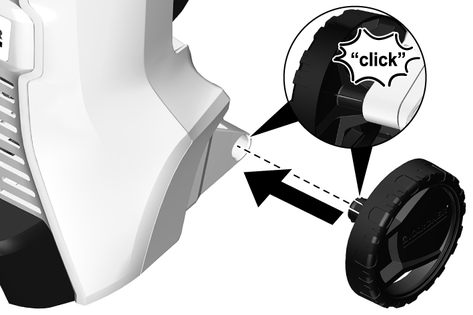

1. Die Räder am Gerät befestigen und sichern.

   ---

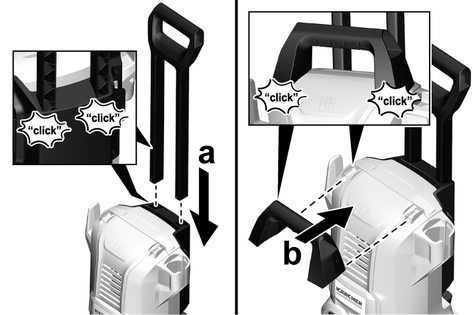

1. Den Transportgriff aufstecken.

2. Den Tragegriff aufstecken.

   ---



1. Den Reinigungsmitteltank mit dem Deckel verschließen.

   ---

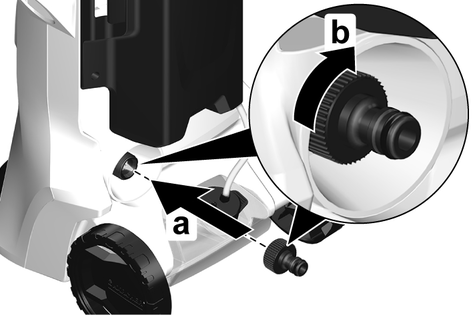

1. Die Kupplung für den Wasseranschluss auf den Wasseranschluss des Geräts schrauben.

   ---



1. Das Gerät auf eine ebene Fläche stellen.

2. Den Hochdruckschlauch abwickeln und mögliche Schlaufen und Verdrehungen lösen.

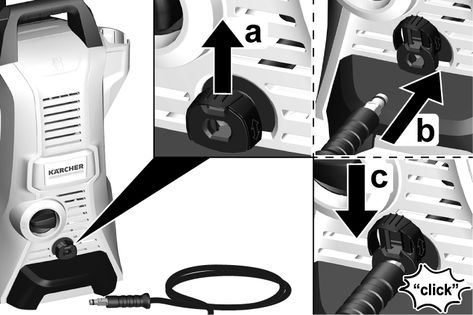

3. Den Hochdruckschlauch am Gerät anschließen.

   1. Die Klammer an der Kupplung hochziehen.

   2. Den Hochdruckschlauch in die Kupplung stecken.

   3. Die Klammer an der Kupplung nach unten drücken.

   ---

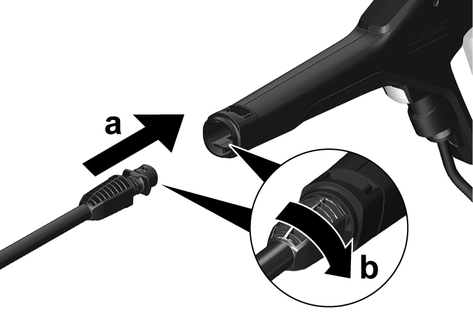

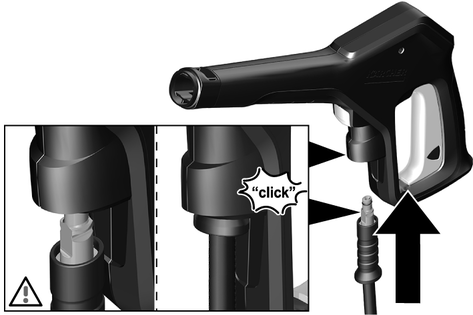

4. Den Hochdruckschlauch in die Hochdruckpistole stecken, bis dieser hörbar einrastet.

   Hinweis

   Auf die richtige Ausrichtung des Nippels achten.

   ---



5. Die sicheren Verbindungen durch Ziehen am Hochdruckschlauch prüfen.

6. Den Netzstecker in eine Steckdose stecken.

Anschlusswerte siehe Typenschild oder Kapitel Technische Daten.

Vorschriften des Wasserversorgungsunternehmens beachten.

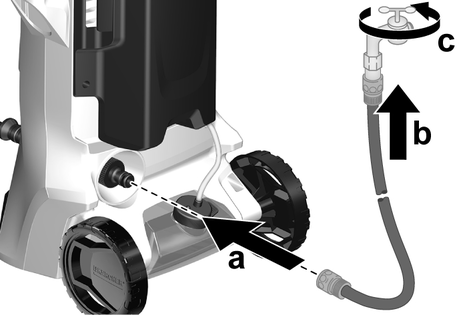

1. Den Gartenschlauch auf die Kupplung für den Wasseranschluss stecken.

2. Den Gartenschlauch an die Wasserleitung anschließen.

3. Den Wasserhahn vollständig öffnen.

   ---



Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch zum Ansaugen von Oberflächenwasser z. B. aus Regentonnen oder Teichen geeignet (maximale Ansaughöhe siehe Technische Daten).

1. Die Kupplung am Wasseranschluss abschrauben.

2. Den Saugschlauch mit Wasser füllen.

3. Den Saugschlauch auf den Wasseranschluss des Geräts schrauben und in eine Wasserquelle (z. B. Regentonne) hängen.

Die Druckanzeige an der Hochdruckpistole zeigt im Betrieb mit einem Power Control Strahlrohr die aktuell eingestellte Druckstufe an.

Anzeige	Druckstufe	Empfohlen für z. B.
	HARD	Steinterrassen aus Pflastersteinen oder Waschbeton, Asphalt, Metalloberflächen, Gartenutensilien (Schubkarre, Spaten, etc.)
	MEDIUM	PKW / Motorrad, Ziegelsteinflächen, verputzte Wände, Kunststoffmöbel
	SOFT	Holzflächen, Fahrrad, Sandsteinflächen, Rattan-Möbel

1. Ein Strahlrohr in die Hochdruckpistole einstecken und durch 90° Drehung fixieren.

   ---



2. Das Gerät einschalten (“I/ON”).

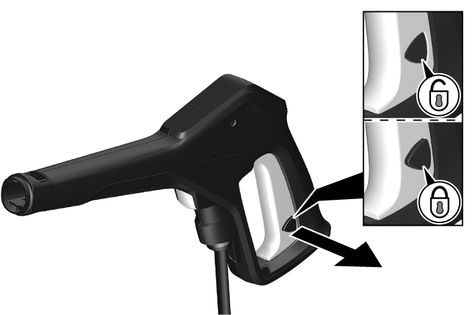

3. Den Hebel der Hochdruckpistole entsperren.

4. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

5. Das Power Control Strahlrohr Vario Power drehen bis an der Druckanzeige die benötigte Druckstufe angezeigt wird.

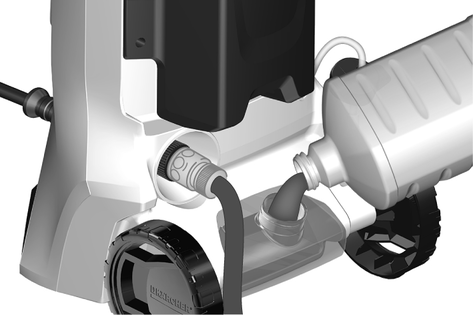

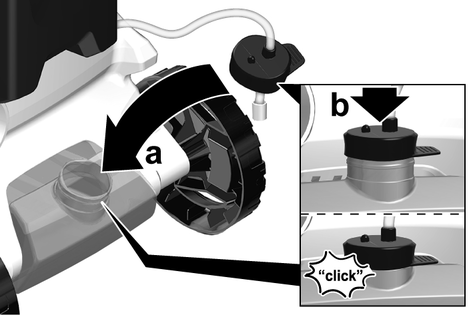

1. Die Reinigungsmittellösung in den Reinigungsmitteltank füllen. Dabei die Dosierungsangabe auf dem Gebinde der Reinigungsmittel beachten.

   ---



2. Den Reinigungsmitteltank mit dem Deckel verschließen.

   ---



3. Den Reinigungsmitteltank in das Gerät einrasten.

4. Das Strahlrohr von der Hochdruckpistole trennen und nur mit der Hochdruckpistole arbeiten.

1. Das Reinigungsmittel sparsam auf die trockene Oberfläche sprühen und einwirken (nicht trocknen) lassen.

2. Den gelösten Schmutz mit dem Hochdruckstrahl abspülen.

1. Das Gerät ca. 30 Sekunden mit klarem Wasser spülen.

1. Den Hebel der Hochdruckpistole loslassen.

   Wenn der Hebel losgelassen wird, schaltet das Gerät ab. Der Hochdruck im System bleibt erhalten.

2. Den Hebel der Hochdruckpistole verriegeln.

   ---



3. Die Hochdruckpistole mit dem Strahlrohr in die Parkposition stellen.

4. Bei Arbeitspausen über 5 Minuten das Gerät ausschalten “0/OFF”.

1. Den Hebel der Hochdruckpistole loslassen.

2. Den Wasserhahn schließen.

3. Den Hebel der Hochdruckpistole 30 Sekunden drücken.

   Der im System verbliebene Druck wird abgebaut.

4. Den Hebel der Hochdruckpistole loslassen.

5. Den Hebel der Hochdruckpistole verriegeln.

6. Das Gerät ausschalten “0/OFF”.

7. Das Gerät von der Wasserversorgung trennen.

8. Den Netzstecker aus der Steckdose ziehen.

1. Das Gerät am Tragegriff anheben und tragen.

1. Den Transportgriff ausziehen bis er hörbar einrastet.

2. Das Gerät am Transportgriff ziehen.

1. Den Reinigungsmitteltank leeren.

2. Das Gerät gegen Verrutschen und Kippen sichern.

1. Das Gerät auf einer ebenen Fläche abstellen.

2. Das Strahlrohr von der Hochdruckpistole trennen.

3. Die Hochdruckschlauch-Lösetaste drücken und den Hochdruckschlauch von der Hochdruckpistole abziehen.

4. Den Hochdruckschlauch von Gerät trennen.

5. Den Hochdruckschlauch am Gerät verstauen.

6. Die Netzanschlussleitung und das Zubehör am Gerät verstauen.

Vor längerer Lagerung zusätzliche Hinweise beachten, siehePflege und Wartung.

1. Den Betrieb beenden, siehe Betrieb beenden.

   Den Netzstecker in der Netzsteckdose belassen.

2. Das Gerät einschalten.

3. Maximal 1 Minute warten, bis kein Wasser mehr austritt.

4. Das Gerät ausschalten.

5. Das Wasser aus dem Zubehör ablaufen lassen.

6. Den Netzstecker aus der Netzsteckdose ziehen.

7. Das Gerät und Zubehör in einem frostsicheren Raum aufbewahren.

Das Gerät ist wartungsfrei, d. h. Sie müssen keine regelmäßigen Wartungsarbeiten durchführen.

Das Sieb im Wasseranschluss bei Bedarf reinigen.

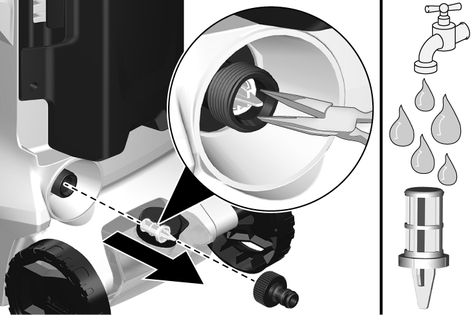

1. Die Kupplung am Wasseranschluss abschrauben.

2. Das Sieb herausziehen.

   ---



3. Das Sieb unter fließendem Wasser reinigen.

4. Das Sieb in den Wasseranschluss einsetzen.

Reinigen Sie den Reinigungsmittelfilter vor einer längeren Lagerung.

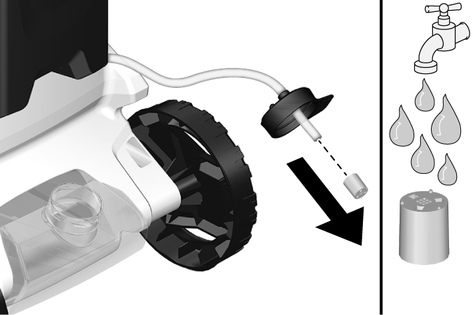

1. Den Reinigungsmittelfilter am Reinigungsmittel-Ansaugschlauch abziehen.

2. Den Reinigungsmittelfilter unter fließendem Wasser reinigen.

   ---



Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

• Gerät läuft nicht

• Gerät kommt nicht auf Druck

• Starke Druckschwankungen

• Gerät undicht

• Das Reinigungsmittel wird nicht angesaugt

Behebung:

1. Den Hebel der Hochdruckpistole drücken.

   Das Gerät schaltet ein.

2. Prüfen, ob die angegebene Spannung auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.

3. Die Netzanschlussleitung auf Beschädigungen prüfen.

Ursache:

Die Wasserzufuhr ist zu gering.

Behebung:

1. Den Wasserhahn vollständig öffnen.

2. Den Wasserzulauf auf ausreichende Fördermenge prüfen.

3. Die Einstellung am Strahlrohr prüfen.

4. Prüfen, dass die maximale Ansaughöhe nicht überschritten ist.

Ursache:

Das Sieb im Wasseranschluss ist verschmutzt.

Behebung:

1. Das Sieb im Wasseranschluss mit einer Flachzange herausziehen.

2. Das Sieb unter fließendem Wasser reinigen.

   ---



Ursache:

Im Gerät ist Luft.

Behebung:

1. Das Gerät entlüften:

   1. Das Gerät ohne angeschlossenes Strahlrohr maximal 2 Minuten einschalten.

   2. Die Hochdruckpistole drücken und warten, bis Wasser blasenfrei an der Hochdruckpistole austritt.

   3. Das Strahlrohr anschließen.

Behebung:

1. Die Hochdruckdüse reinigen:

   1. Verschmutzungen aus der Düsenbohrung mit einer Nadel entfernen.

   2. Die Hochdruckdüse von vorne mit Wasser spülen.

2. Die Wasserzulaufmenge prüfen.

Behebung:

1. Eine geringe Undichtheit des Geräts ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.

Ursache:

An der Hochdruckpistole ist ein Strahlrohr montiert.

Behebung:

1. Das Strahlrohr demontieren und nur mit der Hochdruckpistole arbeiten.

Ursache:

Der Reinigungsmittelschlauch ist geknickt, verstopft oder undicht.

Behebung:

1. Den Reinigungsmittelschlauch knickfrei verlegen, reinigen oder erneuern.

Ursache:

Der Reinigungsmittelfilter ist verstopft.

Behebung:

1. Den Reinigungsmittelfilter reinigen, siehe Reinigungsmittelfilter reinigen.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Nähere Informationen finden Sie unter: www.kaercher.com/dealersearch

Weitere Garantieinformationen (falls vorhanden) finden Sie im Service-Bereich Ihrer lokalen Kärcher-Webseite unter "Downloads".

Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.676-xxx

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

2000/14/EG: Anhang V

Gemessen: 87

Garantiert: 90

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands.

---

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2020/04/01
