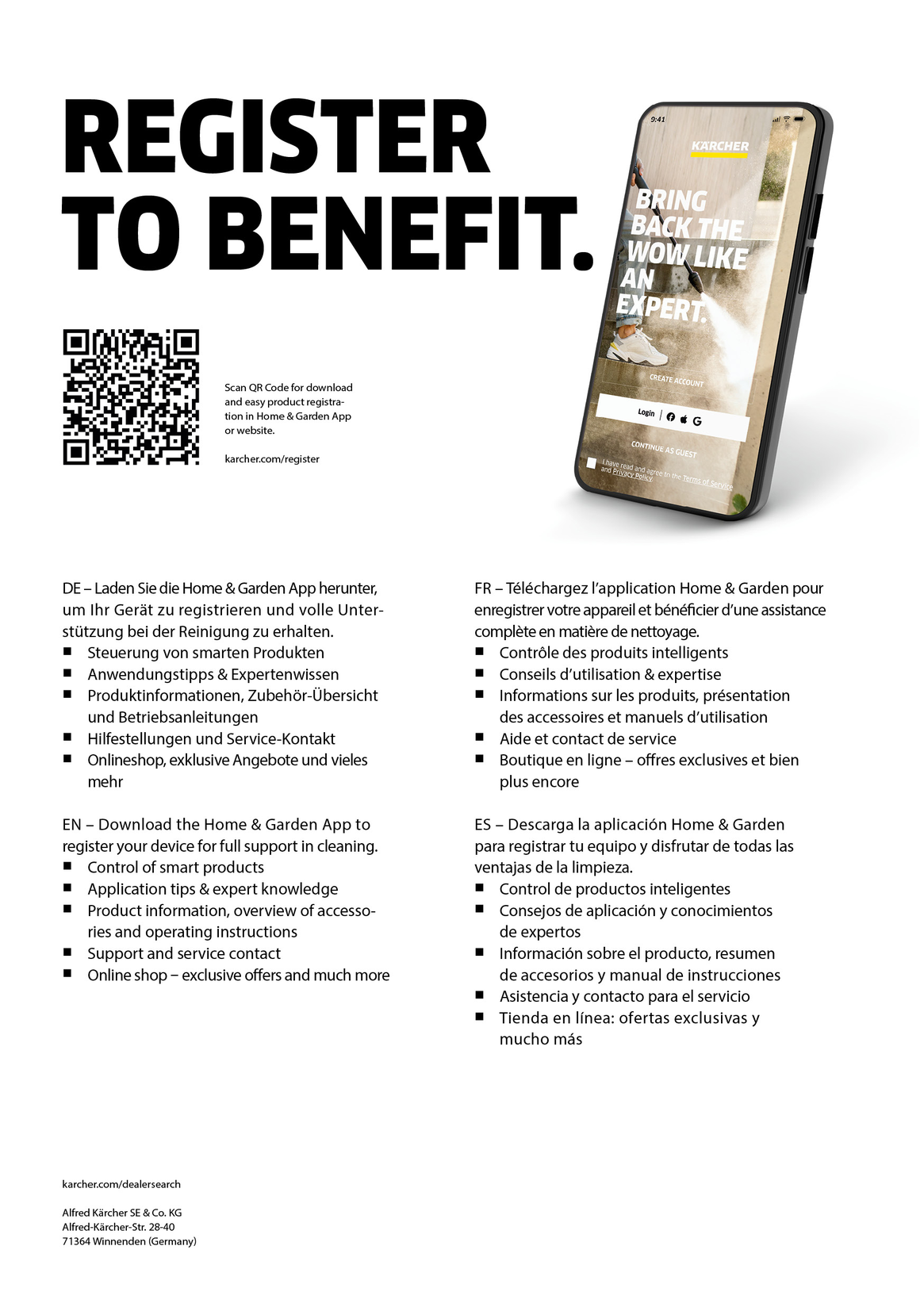

Cihazınızı kullanırken KÄRCHER Home & Garden uygulamasıyla aşağıdaki avantajlardan yararlanırsınız:

• Uygulama ipuçları ve uzman bilgisi

• Ürün bilgileri, aksesuarlara genel bakış ve kullanım kılavuzları

• Yardım ve servis iletişimi

• Online mağaza - özel teklifler ve çok daha fazlası

Ambalajın üzerindeki kodu tarayın veya App Store'unuzdan KÄRCHER Home & Garden uygulamasını indirin ve ürününüzü kolayca kaydedin.

Cihazı ilk defa kullanmadan önce bu güvenlik bölümünü ve orijinal kullanım kılavuzunu okuyun. Bu bilgilere göre hareket edin. Orijinal kullanım kılavuzunu daha sonra tekrar kullanmak ya da cihazın sonraki kullanıcılarına iletmek üzere saklayın.

• İşletim kılavuzundaki uyarıların yanında yasa koyucunun belirlediği güvenlik ve kaza önleme yönetmeliğini dikkate almalısınız.

• Cihaza takılı olan uyarı ve bilgi levhaları, tehlikesiz bir işletim için önemli bilgiler verir.

Cihaz şalteri, cihazın istenmeden işletmesini engeller.

Kilit, yüksek basınç tabancasının kolunu kilitler ve cihazın istenmeden başlatılmasını engeller.

Yüksek basınç tabancasının kolu bırakılırsa bir basınç şalteri pompayı kapatır, yüksek basınç huzmesi durdurulur. Kola basıldığında pompa tekrar açılır.

Yüksek akım sarfiyatında motor koruma şalteri cihazı kapatır.

Yüksek basınç temizleyicisini sadece evde kullanın.

Yüksek basınç temizleyicisi makinelerin, araçların, yapıların, aletlerin, ön cephelerin, terasların, bahçe aletlerinin vb. yüksek basınçlı su huzmesi ile temizlenmesi için öngörülmüştür.

Paketleme malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden bertaraf edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış bertaraf edilmesi durumunda insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu simge ile işaretlenen cihazlar evsel çöp ile birlikte bertaraf edilmemelidir.

Ör. motor yıkama, alt zemin yıkama gibi yağ içerikli atık su oluşan temizlik çalışmaları sadece yağ ayrıştırıcılı yıkama yerlerinde yapılabilir.

Temizleme maddeli işler sadece kirli su kanalizasyonuna bağlantılı sıvı geçirmez çalışma yüzeylerinde yapılabilir. Temizleme maddeleri akarsulara veya toprağa ulaşmamalıdır.

Bazı ülkelerde kamu sularından su çekilmesine izin verilmemektedir.

İçerik maddelerine yönelik güncel bilgiler için bkz.: www.kaercher.de/REACH

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalışmasını sağlar.

Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

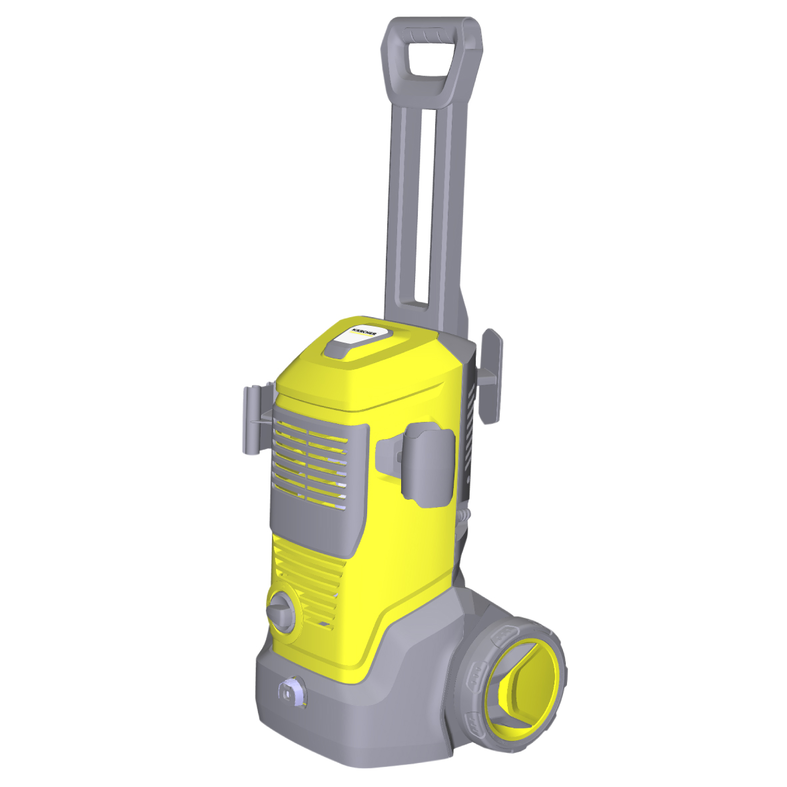

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

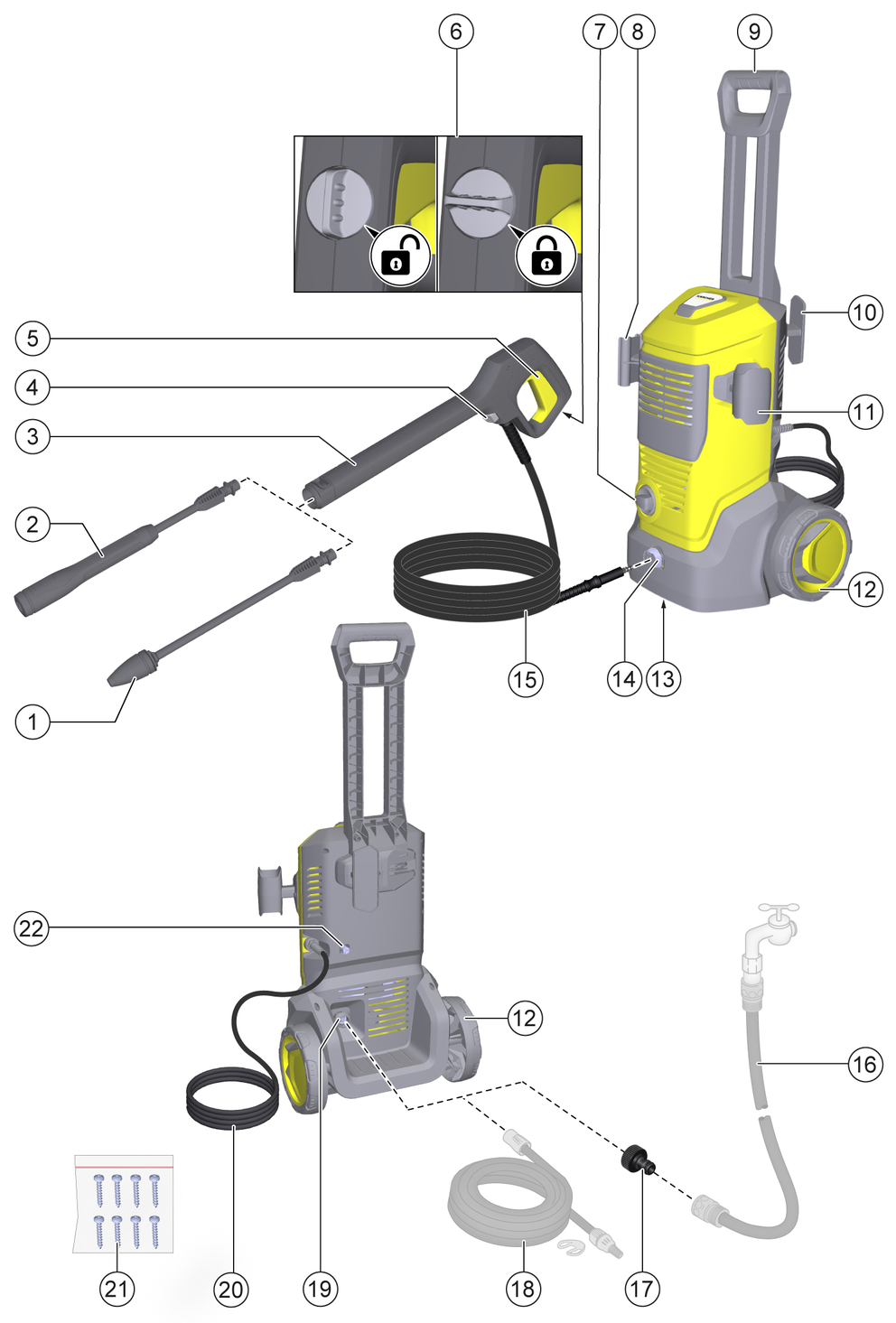

Resimler örnek niteliğindedir, ayrıntılar farklılık gösterebilir

---

1. İnatçı kirler için kir frezesi püskürtme borusu
2. En yaygın temizleme görevleri için Vario Power püskürtme borusu.Çalışma basıncı kademesiz olarak SOFT derecesinden HARD derecesine arttırılabilir. Çalışma basıncının ayarlanması için yüksek basınç tabancasının tetiğini bırakın ve püskürtme borusunu istenen konuma çevirin.Temizleme maddesi uygulamak için püskürtme borusunu sökün ve sadece yüksek basınç tabancası ile çalışın.
3. Yüksek basınç tabancası
4. Serbest bırakma düğmesi
5. Yüksek basınç tabancası tetiği
6. Yüksek basınç tabancası kilidi
7. Cihaz şalteri "0/KAPALI" / "I/AÇIK"
8. Püskürtme borusu için saklama yeri
9. Taşıma tutamağı
10. Yüksek basınç hortumu / şebeke bağlantı hattı için saklama yeri
11. Yüksek basınç tabancası için saklama yeri
12. Tekerlek
13. Tip levhası
14. Yüksek basınç hortumunu bağlamak / ayırmak için kelepçe
15. Yüksek basınç hortumu
16. *Bahçe hortumu
17. Su bağlantısı için kaplin
18. **KÄRCHER Vakum hortumu
19. Entegre süzgeçli su bağlantısı
20. Fişli elektrik kablosu
21. Vidalar
22. Temizleme maddesi filtreli temizleme maddesi hortumu

* ek olarak gereklidir

** İsteğe bağlı olarak temin edilebilir

İşletime alma öncesinde ayrı olarak birlikte verilen parçaları cihaza monte edin.

Birlikte teslim edilen cıvataları ve bunlara uygun tornavidayı hazırlayın.

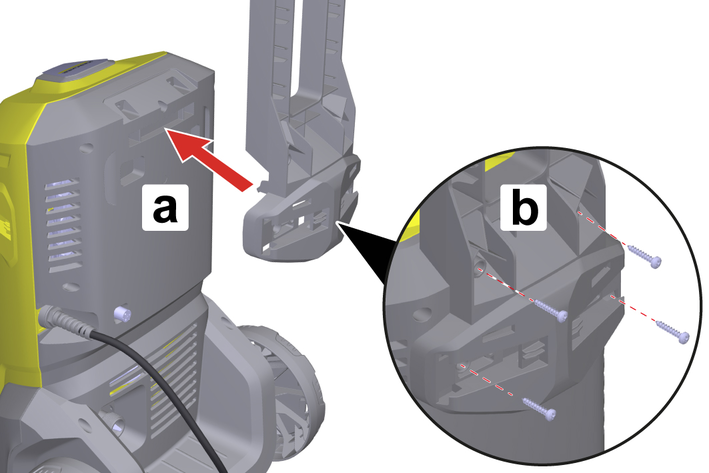

1. Taşıma tutamağının monte edilmesi:

   1. Taşıma tutamağını cihaza takın.

   2. Taşıma tutamağını 4 vidayla sabitleyin.

   ---

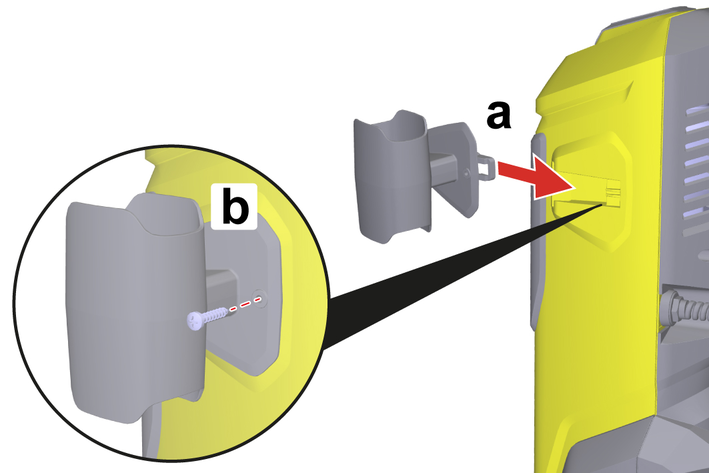

1. Yüksek basınç tabancası için saklama yerinin monte edilmesi:

   1. Yüksek basınç tabancalarının saklama yerini cihazdaki yuvaya itin.

   2. Yüksek basınç tabancası için saklama yerini son konumda tutun ve bir vidayla sabitleyin.

   ---

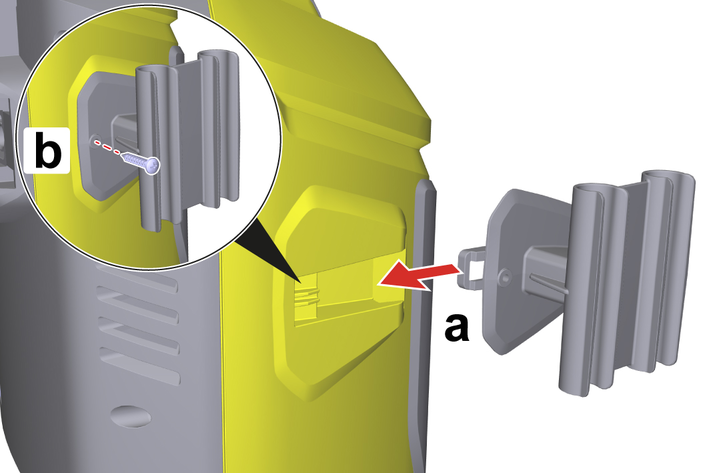

1. Huzme boruları için saklama yerinin monte edilmesi:

   1. Huzme borularının saklama yerini cihazdaki yuvaya itin.

   2. Huzme boruları için saklama yerini son konumda tutun ve bir vidayla sabitleyin.

   ---



1. Yüksek basınç hortumu / elektrik kablosu için saklama yerinin monte edilmesi:

   1. Yüksek basınç hortumu / elektrik kablosu için saklama yerini taşıma tutamağındaki yuvanın içine itin.

   2. Yüksek basınç hortumu / elektrik kablosu için saklama yerini son konumda tutun ve bir vidayla sabitleyin.

   ---

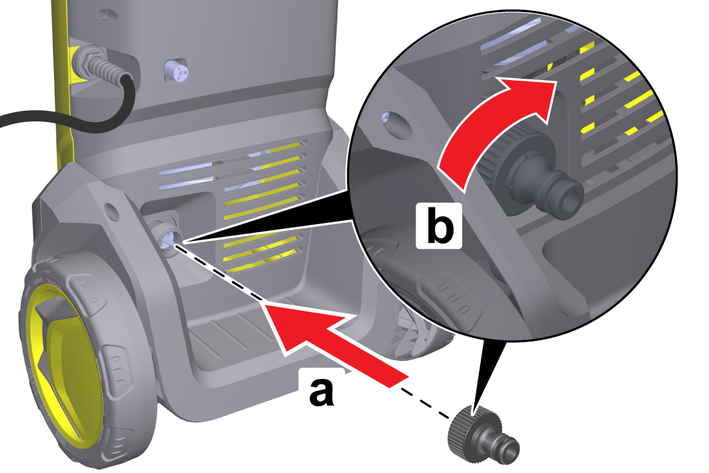

1. Su bağlantısı kavramasını cihazın su bağlantısına vidalayın.

   ---



1. Cihazı yatay, düz bir zemine koyun.

2. DIKKAT

   Toplanmış yüksek basınç hortumuyla işletimde hasar görme tehlikesi!

   Yüksek basınç hortumunda hasarlar.

   Cihazı çalıştırmadan önce yüksek basınç hortumunu tamamen açın ve düğüm, ilmik ve dönme olmayacak şekilde serin.

   Yüksek basınç hortumunu tamamen açın ve düğüm, ilmik ve dönme olmayacak şekilde serin

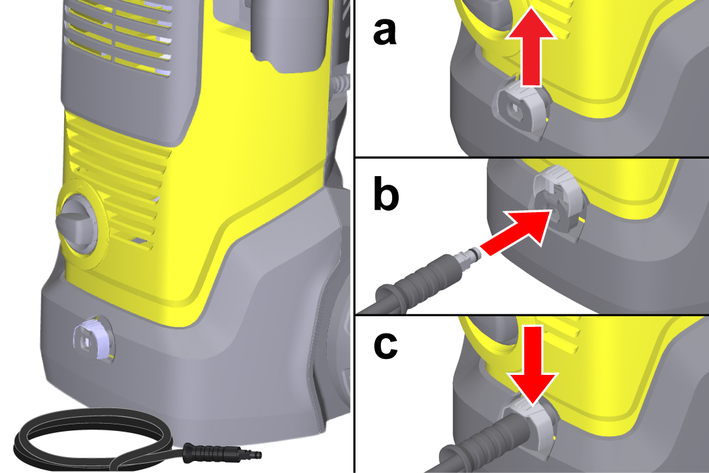

3. Yüksek basınç hortumunu cihaza bağlayın.

   1. Kaplindeki mandalı yukarı çekin.

   2. Yüksek basınç hortumunu kapline takın.

   3. Kaplindeki mandalı aşağı bastırın.

      ---

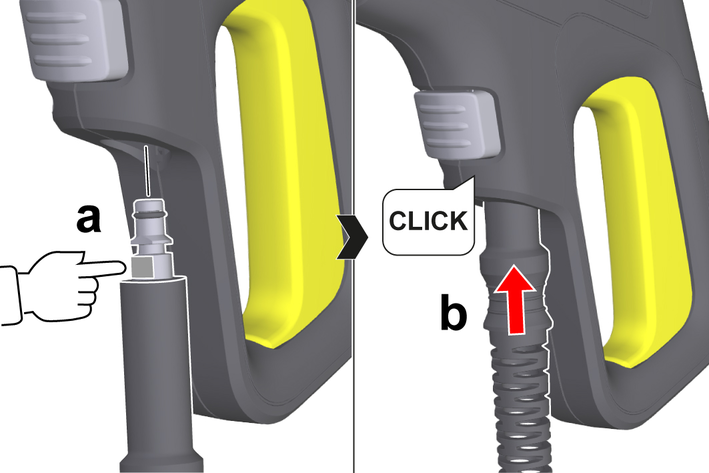

4. Yüksek basınç hortumunu yüksek basınç tabancasına bağlama:

   1. Yüksek basınç hortumunu hizalayın ve

   2. yüksek basınç hortumunu duyulabilir şekilde kilitlenene kadar yüksek basınç tabancasına takın.

   ---



5. Yüksek basınç hortumunu çekerek güvenli bağlantıyı kontrol edin.

6. Şebeke fişini bir şebeke prizine takın.

Bağlantı değerleri için bkz. Teknik bilgiler veya tip levhası.

Su tedarik şirketinin yönetmeliklerini dikkate alın.

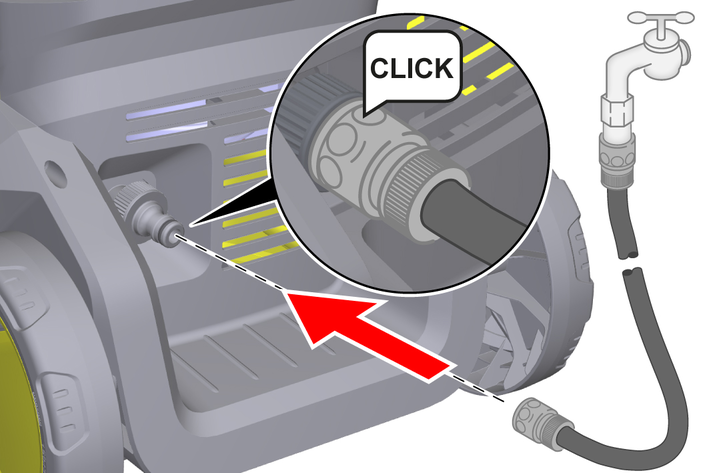

1. Bahçe hortumunu su bağlantısı kavramasına takın.

   Not

   Kumaş takviyeli bahçe hortumu gereklidir, en az 1/2 inç (13 mm) çap, en az 7,5 m uzunluk, piyasada satılan hızlı bağlantı ile.

   ---



2. Bahçe hortumunu su hattına bağlayın.

3. Su musluğunu tam olarak açın.

Bu yüksek basınç temizleyicisi, KÄRCHER vakum hortumuyla örn. yağmur suyu toplama bidonlarından veya göletlerden yüzey sularını çekmek için uygundur (maksimum emme yüksekliği için bkz. Teknik bilgiler).

1. Kavramayı, su bağlantısından sökün.

2. Vakum hortumunu suyla doldurun.

3. Vakum hortumunu cihazın su bağlantısına vidalayın ve bir su kaynağına (örneğin örn. yağmur varili) asın.

1. Cihazı açın "I/ON".

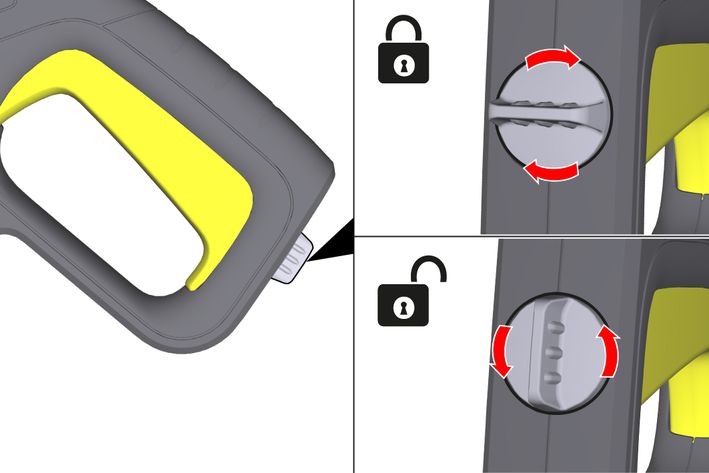

2. Yüksek basınç tabancasının kolunun kilidini açın.

3. Yüksek basınç tabancasının koluna basın.

   Cihaz açılır.

4. Su, yüksek basınç tabancasında baloncuksuz bir şekilde dışarı çıkana kadar cihazı maksimum 2 dakika çalıştırın.

5. Yüksek basınç tabancasının kolunu bırakın.

6. Yüksek basınç tabancasının kolunu kilitleyin.

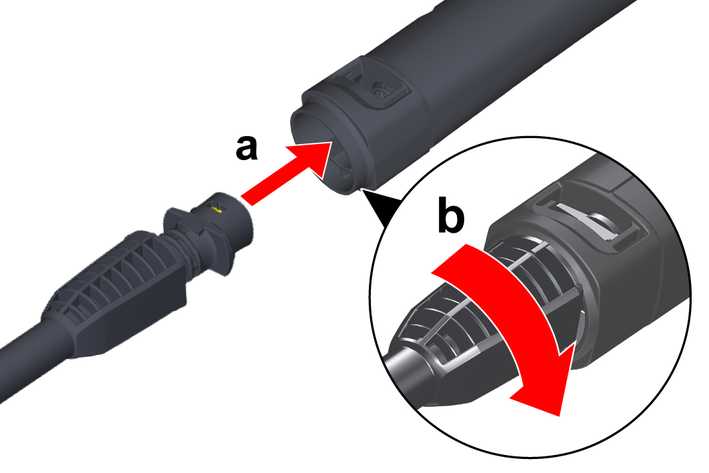

1. Yüksek basınç tabancasına bir huzme borusu takın ve 90° döndürerek sabitleyin.

   ---



2. Cihazı açın "I/ON".

3. Yüksek basınç tabancasının kolunun kilidini açın.

4. Yüksek basınç tabancasının koluna basın.

   Cihaz açılır.

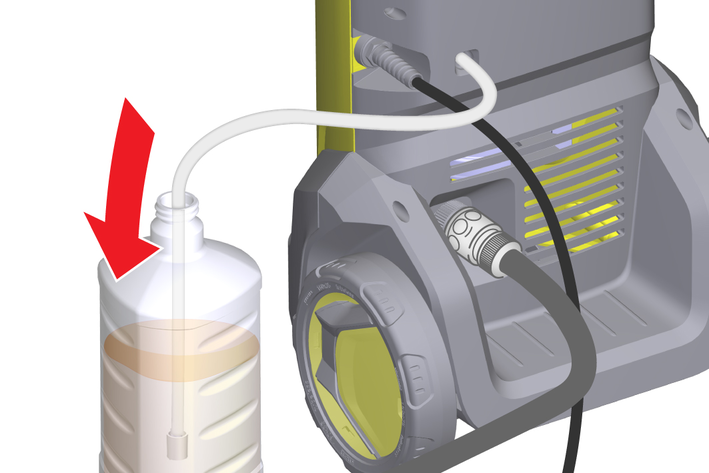

1. Temizleme maddesi hortumunu istenen uzunlukta cihazdan dışarı çekin.

   ---



2. Temizleme maddesi hortumunu temizleme maddesi içeren bir haznenin içine daldırın.

3. Püskürtme borusunu yüksek basınç tabancasından sökün.

   İşletim sırasında temizleme maddesi alçak basınçla püskürtülen suya karıştırılır.

1. Temizleme maddelerini kuru yüzeye tasarruflu bir şekilde püskürtün ve etki etmesini bekleyin (kurutmayın).

2. Çözülen kiri yüksek basınç huzmesi ile yıkayın.

1. Cihaz yakl. 30 saniye boyunca temiz suyla çalıştırın.

1. Yüksek basınç tabancasının kolunu bırakın.

   Kol bırakıldığında cihaz kapanır. Sistemdeki yüksek basınç olduğu gibi kalır.

2. Yüksek basınç tabancasının kolunu kilitleyin.

   ---



3. 5 dakikadan uzun çalışma molalarında cihazı kapatın "0/OFF".

1. Yüksek basınç tabancasının kolunu bırakın.

2. Su musluğunu kapatın.

3. Yüksek basınç tabancasının koluna 30 saniye boyunca basın.

   Sistemde kalan basınç tahliye edilir.

4. Yüksek basınç tabancasının kolunu bırakın.

5. Yüksek basınç tabancasının kolunu kilitleyin.

6. Cihazı kapatın "0/OFF".

7. Cihazı su beslemesinden ayırın.

8. Şebeke fişini prizden çekin.

1. Cihazı taşıma tutamağından çekin.

1. Cihazı kaymaya ve devrilmeye karşı emniyete alın.

1. Cihazı yatay, düz bir zemine koyun.

2. Serbest bırakma düğmesine basın ve yüksek basınç hortumunu yüksek basınç tabancasından çekerek çıkartın.

3. Huzme borusunu yüksek basınç tabancasından sökün.

4. Huzme borularını ve yüksek basınç tabancasını uygun saklama yerlerine depolayın.

5. Yüksek basınç hortumunu cihazdan sökün.

6. Yüksek basınç hortumunu cihazda depolayın.

7. Fişli elektrik kablosunu cihazda depolayın.

Uzun süreli depolama öncesinde ek uyarıları dikkate alın, bkz. Koruma ve bakım.

1. Su beslemesini cihazdan ayırın.

2. Yüksek basınç hortumunu cihazdan sökün.

3. Cihazı açın "I/ON".

4. Yüksek basınç bağlantısından su çıkmayana kadar maksimum 1 dakika bekleyin.

5. Cihazı kapatın "0/OFF".

6. Cihazı ve aksesuarları donma tehlikesi bulunmayan bir yerde saklayın.

Cihaz bakım gerektirmez, yani  Düzenli bakım çalışmaları yapmanıza gerek yoktur.

Su bağlantısındaki süzgeci gerekirse temizleyin.

1. Kavramayı, su bağlantısından sökün.

2. Süzgeci çıkarın.

   ---



3. Süzgeci akan su altında yıkayın.

4. Süzgeci su bağlantısına takın.

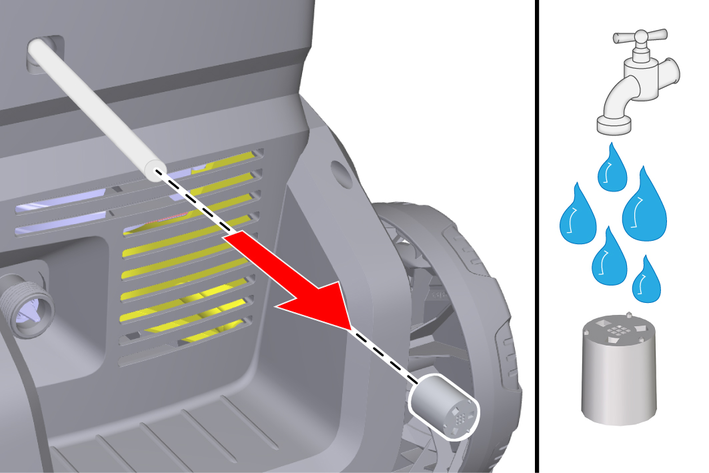

Uzun süreli depolamadan önce temizleme maddesi filtresini temizleyin.

1. Temizleme maddesi filtresini temizleme maddesi hortumundan çekip çıkarın.

   ---



2. Temizleme maddesi filtresini akan su altında yıkayın.

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

• Cihaz çalışmıyor

• Cihaz basınca ulaşmıyor

• Güçlü basınç dalgalanmaları

• Temizleme maddesi çekilmiyor

• Cihaz sızdırıyor

Nedeni:

Gerilim beslemesi kesilmiştir.

Giderme:

1. Şebeke fişinin takılı olduğundan emin olun.

2. Cihazı açın.

3. Yüksek basınç tabancasının tetiğinin emniyetini açın ve basın.

   Cihaz çalışmaya başlar, aksi takdirde:

4. Tip levhasında belirtilen gerilimin akım kaynağı gerilimiyle uyuşup uyuşmadığını kontrol edin.

5. Şebeke fişini şebeke prizinden çıkarın ve şebeke kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin.

   Hasar varsa şebeke kablosunun en kısa sürede yetkili müşteri hizmetleri tarafından değiştirilmesini sağlayın.

Nedeni:

Motor koruma şalteri aktiftir.

Giderme:

1. Motora aşırı yük bindiğinde motor koruma şalteri cihazı kapatır.

2. Cihazı kapatın.

3. Cihazı 1 saat boyunca soğumaya bırakın.

4. Cihazı açın ve işletmeye alın.

   Arıza birkaç kez meydana gelirse, cihazı müşteri hizmetleri tarafından kontrol ettirin.

Nedeni:

Püskürtme borusu “SOFT” konumundadır.

Giderme:

1. Püskürtme borusunu döndürerek “HARD” konumuna getirin.

Nedeni:

Su beslemesi çok düşük.

Giderme:

1. Su musluğunu tam olarak açın.

2. Bahçe hortumunu kıvrılmadan serin.

3. Giriş suyu miktarını kontrol edin ve gerekirse artırın, bkz. Teknik bilgiler.

4. Maksimum emiş yüksekliğinin aşılmadığından emin olun, bkz. Teknik bilgiler

Nedeni:

Süzgeç kirlenmiş.

Giderme:

1. Süzgeci temizleyin, bkz. Su bağlantısındaki süzgeci temizleyin.

Nedeni:

Cihazda hava vardır.

Giderme:

1. Yüksek basınç hortumunun ve bahçe hortumunun doğru şekilde takıldığından emin olun.

2. Cihazın havasını tahliye edin, bkz. Cihazın havasını boşaltın.

Nedeni:

Püskürtme nozulu kafasındaki püskürtme nozulu kirlenmiştir.

Giderme:

1. Püskürtme nozulunu önden bir iğne yardımıyla temizleyin ve su ile yıkayın.

Nedeni:

Giriş suyu miktarı gücü çok düşük

Giderme:

1. Su musluğunu tam olarak açın.

2. Bahçe hortumunu kıvrılmadan serin.

3. Su bağlantısındaki süzgeci temizleyin.

4. Giriş suyu miktarını kontrol edin ve gerekirse artırın.

Nedeni:

Yüksek basınç tabancasında bir huzme borusu takılıdır.

Giderme:

1. Huzme borusunu sökün ve sadece yüksek basınç tabancası ile çalışın.

Nedeni:

Temizleme maddesi hortumu bükülmüş, tıkalı veya sızdırıyor.

Giderme:

1. Temizleme maddesi hortumunu kıvrılmadan yerleştirin, temizleyin veya değiştirin.

Nedeni:

Temizleme maddesi filtresi tıkanmıştır.

Giderme:

1. Temizleme maddesi filtresini temizleyin, bkz. Temizleme maddesi filtresini temizleme.

Giderme:

1. Cihazın az miktarda sızdırması teknik açıdan zorunludur. Güçlü sızıntıda yetkili müşteri hizmetlerini görevlendirin.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içerisinde cihazınızda oluşabilecek hasarları, üretim veya malzeme hatasından kaynaklanıyorlarsa ücretsiz olarak gideriyoruz. Garanti durumunda satış faturası ile satıcınıza veya size en yakın yetkili servise başvurun.

Daha fazla bilgiyi şu adreste bulabilirsiniz: www.kaercher.com/dealersearch

Daha ayrıntılı garanti bilgilerini (varsa) yerel Kärcher web sitenizin servis bölümünde “İndirilenilen Dokümanlar” altında bulabilirsiniz.

Aşağıda belirtilen ürünün, açıklanmış olan yönerge ve yönetmeliklerin ilgili hükümlerine uygun olduğunu beyan ederiz. Bizim onayımız olmadan makinede yapılan bir değişiklik durumunda, bu beyan geçerliliğini kaybeder. Bu Uygunluk Beyanı'nı yayınlamanın tek sorumluluğu üreticiye aittir.

Ürün: Yüksek basınç temizleyicisi

Tip: K 5, K 5 Classic, K 5 Pure, K6

2000/14/EG

2006/42/AT (+2009/127/AT)

2011/65/AB

2014/30/AB

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN IEC 63000: 2018

2000/14/EG: Ek V

K 5, K 5 Pure, K6

Ölçülen: 88

Garanti edilen: 91

K 5 Classic

Ölçülen: 89

Garanti edilen: 92

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Almanya)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

---

Winnenden, 2025/08/01
