Lugege enne oma seadme esmakordset kasutamist seda kasutusjuhendit, toimige selle järgi ja hoidke see hilisemaks kasutamiseks või järgmise omaniku jaoks alles.

• Enne esmakordset kasutuselevõttu lugege tingimata ohutusjuhiseid nr 5.956-249.0.

• Kasutusjuhendi ja ohutusjuhiste eiramisel võivad tekkida kahjustused seadmel ja ohud operaatorile ning teistele inimestele.

• Informeerige transpordikahjude korral kohe edasimüüjat.

Seadme tohib ühendada ainult sellise elektriühendusega, mille on teinud elektrik IEC 60364 kohaselt. Ühenduse väärtusi vtTehnilised andmed ja tüübisildilt.

Käitumine filtri purunemise/lekke korral:

1. Lülitage seade kohe välja.

   Seadet ei tohi edasi käitada.

2. Vahetage filter.

Seade on ette nähtud:

• põrandate ja seinte märg- ja kuivpuhastuseks

• kuivade, põlemisvõimeliste, tervist kahjustavate ladestunud tolmude imemiseks; tolmuklass M vastavalt standardile EN 60335‑2‑69

• Mitte plahvatusohtlike ainete sisseimemiseks

• Kõigi tolmuplahvatusklasside põlemisvõimeliste tolmude imemine (välja arvatud minimaalse süüteenergiaga tolmud ME < 1 mJ)

• Tolmude ja jämeda mustuse sisseimemine

• Põlemisvõimeliste tolmude imemine tsoonist 22, kui seade on installeeritud plahvatusohtlikest aladest väljapoole

• Niiskete ja vedelate ainete imemiseks

• Kommertskasutus, nt hotellides, koolides, haiglates, tehastes, kauplustes, büroodes ja üüriärides

• Tööstuslik kasutamine, nt ladustamis- ja tootmisaladel

Kui seadme paigalduskohas on klassifitseeritud Ex-tsoon, tuleb kasutada vastavat Ex-seadet.

Seadme laitmatu talitlus tagatakse ainult imivooliku nimilaiustega DN40 ja DN50.

Iga muud kasutust loetakse asjatundmatuks.

Seade ei ole ette nähtud:

• Süüteallikate ja tolmude imemine hõõgumistemperatuuriga ≤ 190 °C

• Al- ja Mg-tolmude imemine

• Põlemisvõimeliste vedelike (süttiv, kergesti süttiv, äärmiselt süttiv ohtlike ainete direktiivi 67/548/EMÜ järgi) (leekpunkt alla 55 °C) ning põlemisvõimeliste tolmude ja põlemisvõimeliste vedelike segude sisseimemiseks

• Magneesiumitolmu või pulbri imemine

• Põlemisvõimeliste vedelike ja põlemisvõimelise tolmu segude imemine

• Hõõguvate või kuumade osakeste imemine, vastasel juhul võib see põhjustada tulekahju või plahvatuse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või õli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Kehtiva teabe koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja häireteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Transpordikahjustuste korral teavitage oma edasimüüjat.

---

Seade sobib kuni M-klassi tolmude imemiseks.

---

Seade sobib tuleohtlike tolmude imemiseks, paigutamiseks tsoonist 22 väljapoole.

WARNING: Seda seadet ei tohi paigutada tsooni 22. Tsooni 22 korral tuleb kasutada Ex-märgistusega seadet.

---

Kleebis näitab max alarõhu väärtusi kasutatud imivooliku ristlõike suhtes. Aktuaalset väärtust saab lugeda manomeetrilt. Selle seadme kohta kehtivate väärtuste kohta vt peatükki Minimaalse vooluhulga vaatamine. Kui väärtust ei saavutata, tuleb filter puhastada (vt peatükki Filtri puhastamine) või asendada (vt peatükki Filtri vahetamine). Imivooliku erinevad ristlõiked võimaldavad kohandamist tarvikuosade erinevatele ühendusristlõigetele.

	Jäätmekott (tellimisnr 9.989-606.0)
	Filter (tellimisnr 9.990-222.0)

1. Pange seade tööpositsiooni.

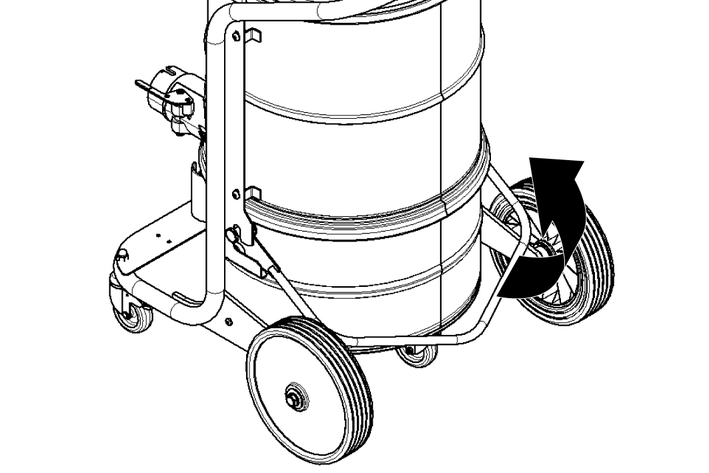

2. Kindlustage seade seisupiduritega.

3. Pistke imivoolik imiühendusse.

4. Kontrollige mustusemahuti täitetaset (vt peatükki Mustusemahuti täitetaseme kontrollimine).

5. Tühjendage vajaduse korral mustusemahuti (vt peatükki Mustusemahuti tühjendamine).

6. Enne kuivpuhastust paigaldage jäätmekott (vt peatükki Jäätmekoti paigaldamine).

7. Ühendage soovitud tarvik (ei kuulu tarnekomplekti) imivooliku otsa.

Seade ei lülitu maksimaalse täitetaseme ületamisel automaatselt välja.

1. Kontrollige regulaarselt mustusemahuti täitetaset.

Seade sobib peenest tolmust kuni tolmuklassini M klassifitseeritud tolmude imemiseks.

1. Laske märjal filtril enne kuivpuhastuseks kasutamist hästi ära kuivada või asendage kuiva filtriga.

2. Vajaduse korral vahetage filtrit.

1. Kindlustage seade seisupiduritega.

---



2. Tõmmake lookkäepide üles.

   Mustusemahuti vabastatakse ja langetatakse.

---

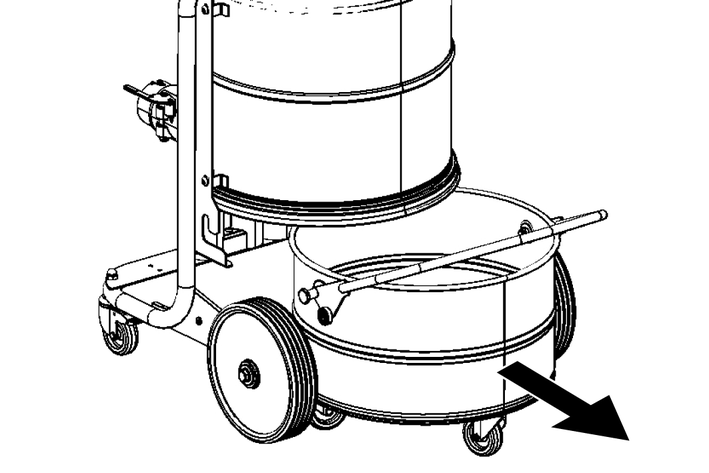

3. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

---

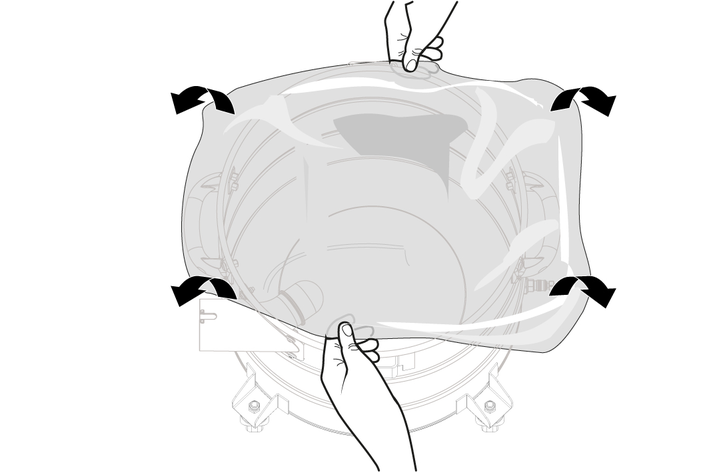

4. Paigaldage jäätmekott mustusemahutisse ja seadke hoolikalt vastu mahuti seina ja põhja.

5. Pöörake jäätmekoti serv üle mustusemahuti serva väljapoole.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil juhul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse.Lukustage mustusemahuti, vajutades mõlema käega kaarkäepidet.

---



TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

6. Paigaldage mustusemahuti ja lukustage kaarkäepidemega.

1. Eemaldage enne märgpuhastust jäätmekott (vt peatükki Jäätmekoti eemaldamine).

1. Kindlustage seade seisupiduritega.

2. Vajaduse korral eemaldage imivoolik.

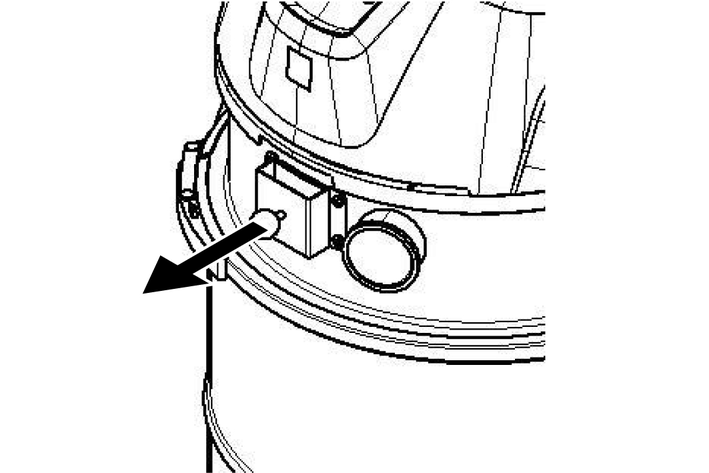

3. Sulgege imiühendus filterrõngal (vt peatükki Imiühenduse sulgemine).

---



4. Tõmmake kaarkäepide üles.

   Mustusemahuti vabastatakse ja langetatakse.

---



5. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

---



6. Pöörake jäätmekoti serv üles.

7. Sulgege jäätmekott tihedalt kaablisidemega.

8. Võtke jäätmekott välja.

9. Utiliseerige jäätmekott vastavalt seadusesätetele.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil juhul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse.Lukustage mustusemahuti, vajutades mõlema käega kaarkäepidet.

---



TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

10. Paigaldage mustusemahuti ja lukustage kaarkäepidemega.

1. Kuivatage filter.

2. Puhastage mustusemahuti niiske lapiga ja kuivatage.

1. Pistke võrgupistik pistikupessa.

2. Lülitage seade imiturbiini seadmelülititest sisse.

   Märkus

   Lülitage imiturbiinid alati üksteise järel sisse ja välja. Minimaalset vooluhulka jälgiva manomeetri õigeks toimimiseks peavad kõik imiturbiinid olema sisse lülitatud.

3. Alustage imemisprotsessi.

Seadme esiküljele on paigaldatud manomeeter, mis näitab imemise alarõhku seadmes. Maksimaalse alarõhu (vt tabelit) saavutamisel tuleb filtrit puhastada (vt peatükki Filtri puhastamine). See väärtus sõltub seadme võimsusest ja kasutatavast imivoolikust. Kui puhastamine vaakumit oluliselt ei suurenda, tuleb filter välja vahetada (vt peatükki Filtri vahetamine).

Kui manomeeter näitab maksimaalset alarõhku (vt peatükki Minimaalse vooluhulga vaatamine), tuleb filtrit puhastada.

---



1. Sulgege lukustushoob

---



2. Tõmmake filtripuhastussüsteemi klappi 3-4 korda ja hoidke see iga kord 1-2 sekundit avatuna.

3. Avage lukustushoob.

1. Lülitage seade imiturbiini seadmelülititest välja.

2. Tõmmake võrgupistik välja.

---

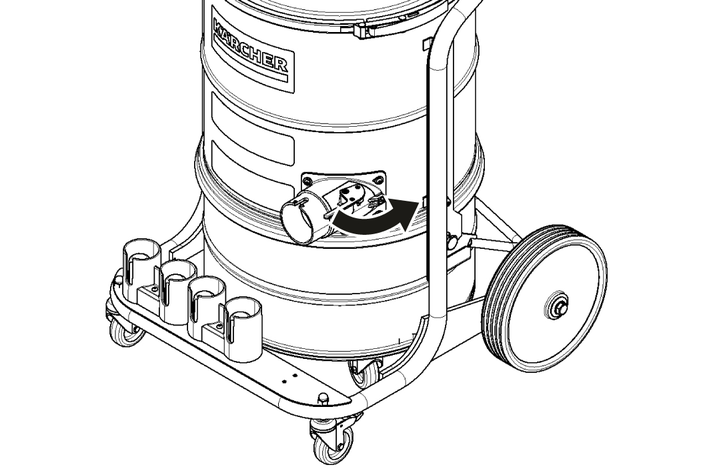

1. Keerake lukustushoob vastupäeva ja sulgege see.

Mustusemahutit tuleb tühjendada vastavalt vajadusele ja pärast iga kasutuskorda ning puhastada seest ja väljast väljaimemisega ja niiske lapiga pühkides.

Seadme imemisel tuleb kasutada sama või parema klassifikatsiooniga imurit.

Sisselaskeava või imivoolik on suletud.

1. Lülitage seade imiturbiini seadmelülititest sisse.

2. Puhastage filter (vt peatükki Filtri puhastamine).

3. Lülitage seade imiturbiini seadmelülititest välja.

4. Kindlustage seade seisupiduritega.

---



5. Tõmmake kaarkäepide üles.

   Mustusemahuti vabastatakse ja langetatakse.

---



6. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

7. Tühjendage mustusemahuti. Selleks eemaldage vajadusel jäätmekott (vt peatükki Jäätmekoti eemaldamine).

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil juhul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse.Lukustage mustusemahuti, vajutades mõlema käega kaarkäepidet.

---



TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

8. Paigaldage mustusemahuti ja lukustage kaarkäepidemega.

9. Vajaduse korral kontrollige elektrostaatilist maandust.

1. Puhastage seade seest ja väljast, imedes selle puhtaks ning pühkides niiske lapiga.

   Seadme imemisel tuleb kasutada sama või parema klassifikatsiooniga tolmuimejat.

2. Vajaduse korral loputage tarvikuid (ei kuulu tarnekomplekti) veega ja kuivatage.

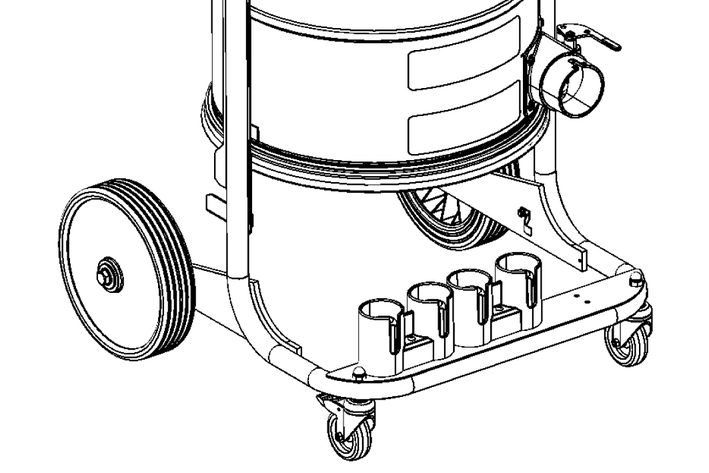

1. Kerige võrgukaabel kaablihoidiku ümber.

2. Hoidke seadet kuivas ruumis ja volitamata kasutamise eest kaitstult.

1. Tolmuvabaks transportimiseks sulgege imiühendus (vt peatükki Imiühenduse sulgemine).

2. Vabastage seisupidurid ja lükake seadet tõukekäepidemest.

3. Seadme laadimiseks hoidke seda alusraamist ja tõukekäepidemest.

4. Sõidukites transportimisel kindlustage seade libisemise ja ümberkukkumise vastu.

Mustusemahuti on tühjendatud.

1. Ladustage seadet ainult siseruumides.

Tolmu kõrvaldavad masinad on ohutusseadised ohtude ennetamiseks või kõrvaldamiseks DGUV eeskirja tähenduses:

• Kasutajapoolseks hoolduseks tuleb seade lahti võtta, puhastada ja hooldada, niivõrd kui see on teostatav, põhjustamata seejuures ohtu hoolduspersonalile ja teistele isikutele. Sobivate ettevaatusmeetmete hulka kuuluvad lahtivõtmise eelne detoksikatsioon, seadme lahtivõtmise koha filtreeritud sundõhutus, hoolduspinna puhastamine ning personali asjakohane kaitsmine.

• Seadme välisosa tuleks tolmuimemismeetodi kaudu mürgitustada ja puhtaks pühkida või tihendusvahendiga töödelda, enne kui see ohtlikust piirkonnast välja võetakse. Kõiki seadmeosi tuleb vaadelda saastununa, kui nad ohtlikust piirkonnast välja võetakse. Tarvitusele tuleb võtta sobivad meetmed tolmu jaotumise vältimiseks.

• Hooldus- ja remonditööde käigus tuleb ära visata kõik saastunud esemed, mida ei saa rahuldavalt puhastada. Sellised esemed tuleb utiliseerida mitteläbilaskvates kottides, kooskõlas selliste jäätmete kõrvaldamise kohta kehtivate sätetega.

• Seadme transportimiseks ja hoolduseks tuleb imiotsakud sulgeda.

1. Pange tähele, et lihtsaid hoolduse ja korrashoiu töid saate ise teha.

2. Puhastage seadme pealispinda ja mahuti sisekülge regulaarselt niiske lapiga.

3. Vaadake voolikud korrapäraselt silmaga üle.

Laske seadet regulaarselt kontrollida vastavate õnnetuste ennetamiseks kehtestatud siseriiklike eeskirjade kohaselt. Hooldustöid peab tegema asjatundlik inimene regulaarsete ajavahemike järel tootja andmete kohaselt, seejuures tuleb järgida olemasolevaid sätteid ja ohutusnõudeid. Elektriseadme juures tohib töid teha ainult elektrispetsialist. Küsimuste korral pöörduge palun KÄRCHERi filiaali poole.

1. Kindlustage seade seisupiduritega.

2. Lülitage seade seadmelülititest välja.

3. Tõmmake võrgupistik välja.

4. Vabastage ja eemaldage imipea.

5. Vabastage ja eemaldage vaherõngas.

6. Eemaldage saastunud filter.

7. Pange saastunud filter kohe pärast seadmest eemaldamist kotti ja sulgege see tihedalt.

8. Kõrvaldage saastunud filter seadusnõuete kohaselt.

9. Kontrollige tihendirõngast kahjustuste suhtes.

10. Eemaldage puhta õhu poolelt mustus.

11. Paigaldage uus filter vastupidises järjekorras. Veenduge, et filtri allhoidja oleks joondatud keskele filtritaskutesse.

12. Pange vaherõngas peale ja lukustage.

13. Pange imipea peale ja lukustage.

1. Kindlustage seade seisupiduritega.

---



2. Tõmmake kaarkäepide üles.

   Mustusemahuti vabastatakse ja langetatakse.

---



3. Tõmmake mustusemahuti kaarkäepideme abil seadmest välja.

---

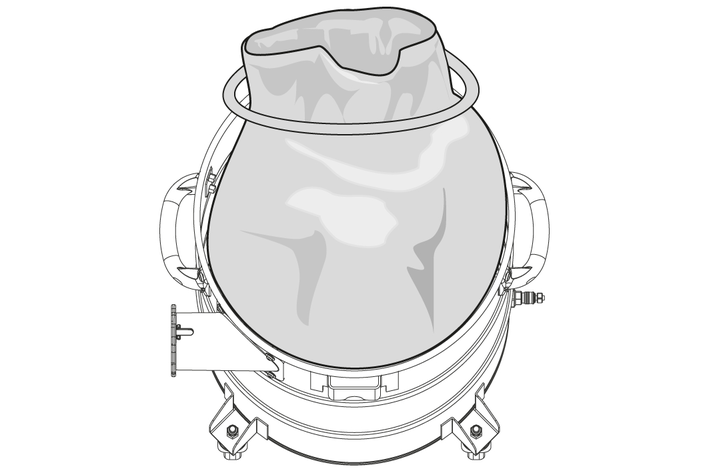

4. Pöörake jäätmekoti serv üles.

5. Sulgege jäätmekott tihedalt kaablisidemega.

6. Võtke jäätmekott välja.

7. Utiliseerige jäätmekott vastavalt seadusesätetele.

---



8. Paigaldage uus jäätmekott mustusemahutisse ja seadke hoolikalt vastu mahuti seina ja põhja.

9. Pöörake jäätmekoti serv üle mustusemahuti serva väljapoole.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Ärge hoidke lukustamise ajal käsi mingil juhul mustusemahuti ja filtrirõnga vahel ega pange neid tõstemehhanismi lähedusse.Lukustage mustusemahuti, vajutades mõlema käega kaarkäepidet.

---



TÄHELEPANU

Mustusemahuti staatiline laeng

Tolmude süttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

10. Paigaldage mustusemahuti ja lukustage kaarkäepidemega.

Kui riket ei saa kõrvaldada, tuleb seade üle kontrollida klienditeenindusel.

• Imiturbiin ei tööta

• Imijõud nõrgeneb

• Tolmu väljatungimine imemisel

Kõrvaldamine:

1. Kontrollige pistikupesa ja voolutoite kaitset.

2. Kontrollige seadme võrgukaablit ja võrgupistikut.

3. Lülitage seade sisse.

Kõrvaldamine:

1. Eemaldage imemisotsiku, imitoru või imivooliku ummistused.

2. Asendage täitunud jäätmekott uuega (vt peatükkiJäätmekoti vahetamine).

3. Kontrollige, kas imipea ja mustusemahuti on õigesti paigas.

4. Puhastage filter (vt peatükki Filtri puhastamine).

5. Kontrollige filtri asendit ja vajaduse korral korrigeerige.

6. Vahetage filter (vt peatükki Filtri vahetamine).

Kõrvaldamine:

1. Kontrollige filtri asendit ja vajaduse korral korrigeerige.

2. Puhastage filter (vt peatükki Filtri puhastamine).

3. Vahetage filter (vt peatükki Filtri vahetamine).

Seade tuleb eluea lõpus utiliseerida vastavalt seadusesätetele.

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole.

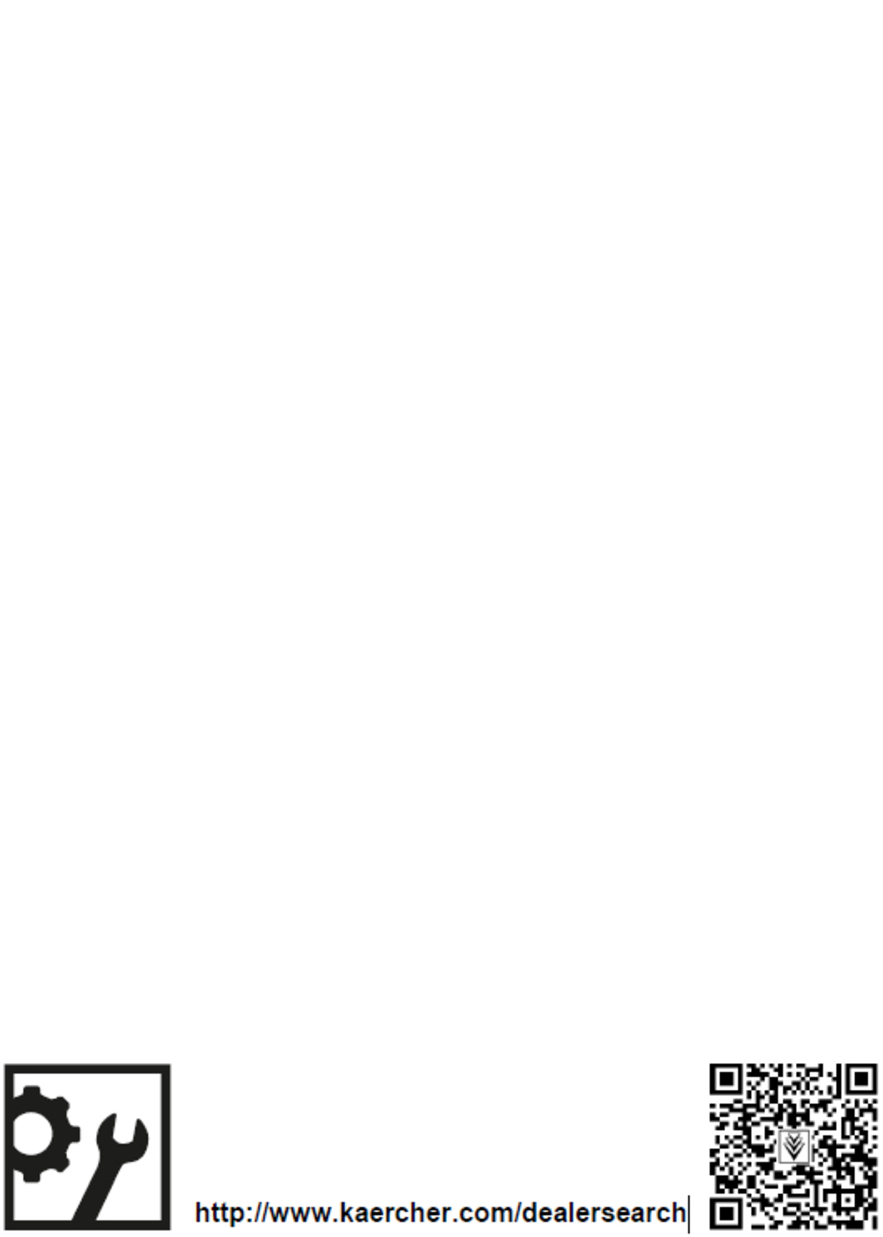

Lisateavet saab aadressil: www.kaercher.com/dealersearch

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

• IVM 40/24-2 M ACD

• IVM 40/24-2 M ACD *VEX

Käesolevaga kinnitame, et allpool nimetatud toode vastab loetletud direktiivide ja määruste asjaomastele sätetele. Tootel meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse. Vastavusdeklaratsiooni väljastamise eest vastutab üksnes tootja.

Toode: Kuivimur

Toode: Märg- ja kuivimur

Tüüp: 9.990-xxx

Tüüp: 9.991-xxx

2006/42/EÜ (+2009/127/EÜ)

2014/30/EL

2011/65/EL

EN 60335-1

EN 60335-2-69

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

IEC 60335-1

IEC 60335-2-69
